Номер по Госреестру СИ: 92788-24
92788-24 Мультиметры цифровые
(VERDO MB2100)
Назначение средства измерений:
Мультиметры цифровые VERDO MB2100 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления, частоты периодических сигналов, электрической емкости, периода следования импульсов, сигналов от термопреобразователей сопротивлений.
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Внешний вид.
Мультиметры цифровые
Рисунок № 2
Внешний вид.
Мультиметры цифровые
Рисунок № 3
Внешний вид.
Мультиметры цифровые
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 06.08.2029
Номер записи - 194661
ID в реестре СИ - 1418032
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации, VERDO MB2107, VERDO MB2106, VERDO MB2105, VERDO MB2102, VERDO MB2101, MB2105, MB2101,
Производитель
Изготовитель - Changzhou Tonghui Electronic Co. Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 23
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1813 от 2024.08.06 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Мультиметры цифровые (VERDO MB2100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Changzhou Tonghui Electronic Co. Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92436-24 21.06.2029 |
Милливольтметры , VERDO MF2100 Changzhou Tonghui Electronic Co. Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92788-24 06.08.2029 |
Мультиметры цифровые, VERDO MB2100 Changzhou Tonghui Electronic Co. Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92788-24 06.08.2029 |
Мультиметры цифровые, VERDO MB2100 Changzhou Tonghui Electronic Co. Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92788-24 06.08.2029 |
Мультиметры цифровые, VERDO MB2100 Changzhou Tonghui Electronic Co. Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Мультиметры цифровые (VERDO MB2100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 22 | 3 | 22 | 0 | 0 | 22 | 22 | 0 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Мультиметры цифровые (VERDO MB2100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (ПО) всех мультиметров загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Встроенное ПО выполняет функции управления режимами работы, выбора диапазонов измерений, задания параметров и функций представления и обработки измерительной информации.
Метрологические характеристики мультиметров нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО мультиметров от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1а и 1б.
Таблица 1а - Идентификационные данные ПО VERDO MB2101 и VERDO MB2102
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
004 |
|
Цифровой идентификатор ПО |
- |
Таблица 1б - Идентификационные данные ПО VERDO MB2105, VERDO MB2106 и VERDO MB2107
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.4.29 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа, знак ТР/ТС, знак поверки и заводской номер (в формате буквенно-цифрового кода) наносятся на корпус мультиметров в виде информационных наклеек, места их нанесения представлены на рисунках 1 и 3.
а)
б)
в)
д)

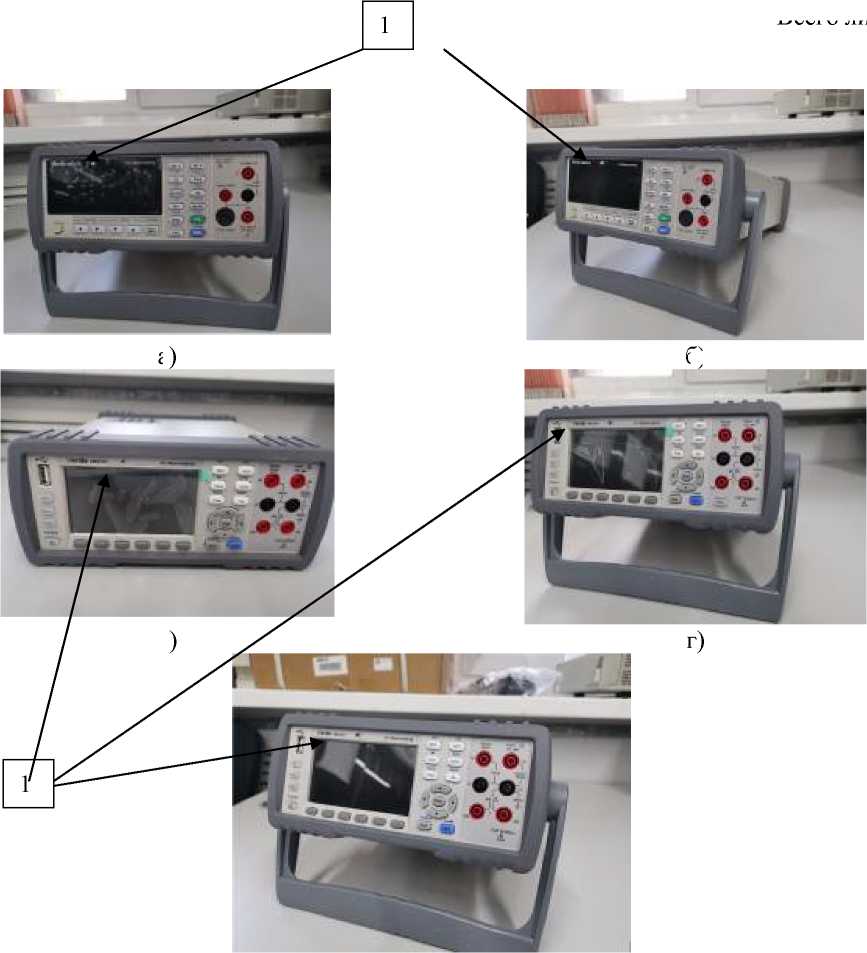

Рисунок 1 - Внешний вид (передняя панель) мультиметров VERDO MB2100
а) МВ2101, б) МВ2102, в) МВ2105, г) МВ2106, д) МВ2107
(1) - места нанесения знаков утверждения типа
б)
в)
г)

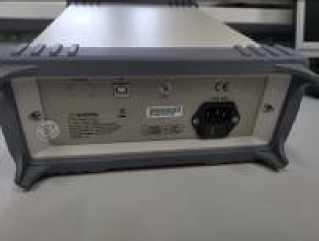

Рисунок 2 - Внешний вид (задняя панель) мультиметров VERDO MB2100
а) МВ2101; б) МВ2102; в) МВ2105, МВ2107; г) МВ2106
а)

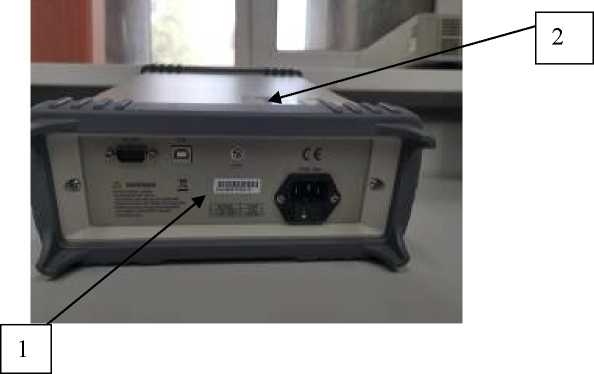

Рисунок 3 - место нанесения заводского номера (1); место нанесения знака поверки, знака ТР ТС (2) на примере задней панели модификации МВ2102
Пломбировка мультиметров не предусмотрена.
Программное обеспечениеВстроенное программное обеспечение (ПО) всех мультиметров загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Встроенное ПО выполняет функции управления режимами работы, выбора диапазонов измерений, задания параметров и функций представления и обработки измерительной информации.
Метрологические характеристики мультиметров нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО мультиметров от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1а и 1б.
Таблица 1а - Идентификационные данные ПО VERDO MB2101 и VERDO MB2102
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
004 |
|
Цифровой идентификатор ПО |
- |
Таблица 1б - Идентификационные данные ПО VERDO MB2105, VERDO MB2106 и VERDO MB2107
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.4.29 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики мультиметров представлены в таблицах 2 - 11.
Таблица 2а -
постоянного тока
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1 °С |
|
VERDO MB2101 | |||
|
200 мВ |
10 мкВ |
±(3^10-4^Х + 4^10-4^Хд) мВ |
±(3^10-5^Х + 4^10’5^Хд) мВ |
|
2 В |
100 мкВ |
±(3^10-4^Х + 2^10’4^Хд) В |
±(3^10-5^Х + 2^10’5^Хд) В |
|
20 В |
1 мВ |
±(з^10-4^Х + 2^10’4^Хд) В |
±(з^10-5^Х + 2^10’5^Хд) В |
|
200 В |
10 мВ |
±(з^10-4^Х + 2^10’4^Хд) В |
±(з^10-5^Х + 2^10’5^Хд) В |
|
1000 В |
100 мВ |
±(з^10-4^Х + 2^10’4^Хд) В |
±(з^10-5^Х + 2^10’5^Хд) В |
|
VERDO MB2102 | |||
|
500 мВ |
10 мкВ |
±(2^10’4^Х + 1,6^10’4^Хд) мВ |
±(2^10’5^Х + 1,6^10’5^Хд) мВ |
|
5 В |
100 мкВ |
±(2^10-4^Х + 0,8^10’4^Хд) мВ |
±(2^10-5^Х + 0,8^10-5^Хд) мВ |
|
50 В |
1 мВ |
±(2^10-4^Х + 0,8^10’4^Хд) мВ |
±(2^10-5^Х + 0,8^10-5^Хд) мВ |
|
500 В |
10 мВ |
±(2^10-4^Х + 0,8^10’4^Хд) мВ |
±(2^10-5^Х + 0,8^10’5^Хд) мВ |
|
1000 В |
100 мВ |
±(2^10-4^Х + 0,8^10’4^Хд) мВ |
±(2^10-5^Х + 0,8^10-5^Хд) мВ |
|
VERDO MB2106 | |||
|
100 мВ |
0,1 мкВ |
±(5^10’5^Х + 3,5^10’5^Хд) мВ |
±(0,5^10’5^Х + 0,5^10-5^Хд) мВ |
|
1 В |
1 мкВ |
±(4^10’5^Х + 0,7^10’5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
10 В |
10 мкВ |
±(3,5^10’5^Х + 0,5^10’5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
100 В |
0,1 мВ |
±(4,5^10-5^Х + 0,6^10’5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
1000 В |
1 мВ |
±(4,5^10’5^Х + 1^10’5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
2а
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1 °С |
|
VERDO MB2107 | |||
|
100 мВ |
0,1 мкВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) мВ |
±(0,5^10-5^Х + 0,1^10-5^Хд) мВ |
|
1 В |
1 мкВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
10 В |
10 мкВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
100 В |
0,1 мВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
1000 В |
1 мВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
Таблица 2б -
постоянного тока
|
Предел измерений |
Разрешение |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 | ||
|
100 мВ |
1 мкВ |
±(1,2^10-4^Х + 0,8^10-4^Хд) мВ |
|
1 В |
10 мкВ |
±(1^10-4^Х + 0,5^10-4^Хд) в |
|
10 В |
100 мкВ |
±(1^10-4^Х + 0,5^10-4^Хд) в |
|
100 В |
1 мВ |
±(1^10-4^Х + 0,5^10-4^Хд) в |
|
1000 В |
10 мВ |
±(1^10-4^Х + 0,5^10-4^Хд) в |
Таблица 3а -
силы постоянного тока
|
Предел измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1 °С |
|
VERDO MB2101 | |||
|
2 мА |
0,1 мкА |
±(8^10-4^Х + 2,5^10-4^Хд) мА |
±(8^10-5^Х + 2,5^10-5^Хд) мА |
|
20 мА |
1 мкА |
±(8^10-4^Х + 2^10-4^Хд) мА |
±(8^10-5^Х + 2^10-5^Хд) мА |
|
200 мА |
10 мкА |
±(8^10-4^Х + 2^10-4^Хд) мА |
±(8^10-5^Х + 2^10-5^Хд) мА |
|
2 А |
100 мкА |
±(з^10-3^Х + 2,5^10-4^Хд) а |
±(з^10-4^Х + 2,5^10-5^Хд) а |
|
20 А 1 |
1 мА |
±(з^10-3^Х + 2,5^10-4^Хд) а |
±(з^10-4^Х + 2,5^10-5^Хд) а |
|
VERDO MB2102 | |||
|
5 мА |
0,1 мкА |
±(5^10-4^Х + 1^10-4^Хд) мА |
±(5^10-5^Х + 1^10-5^Хд) мА |
|
50 мА |
1 мкА |
±(5^10-4^Х + 0,8^10-4^Хд) мА |
±(5^10-5^Х + 0,8^10-5^Хд) мА |
|
500 мА |
10 мкА |
±(5^10-4^Х + 0,8^10-4^Хд) мА |
±(5^10-5^Х + 0,8^10-5^Хд) мА |
|
5 А |
100 мкА |
±(2,5^10-3^Х + 1^10-4^Хд) А |
±(2,5^10-4^Х + 1^10-5^Хд) А |
|
20 А 1 |
1 мА |
±(2,5^10-3^Х + 1^10-4^Хд) А |
±(2,5^10-4^Х + 1^10-5^Хд) А |
|
Примечания: 1 - при измеренном значении свыше 10 А показания должны считываться в течении 20 сек. | |||
Таблица 3б —
силы постоянного тока
|
Предел измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/10°С |
|
VERDO MB2106, VERDO M |
[B2107 | ||
|
100 мкА |
0,1 нА |
±(5^10-4^Х + 2,5^10-4^Хд) мкА |
±(2^10-4^Х + 3^10-4^Хд) мкА |
|
1 мА |
1 нА |
±(5^10-4^Х + 0,6^10-4^Хд) мА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
|
10 мА |
10 нА |
±(5^10-4^Х + 2^10-4^Хд) мА |
±(5^10-4^Х + 2^10-4^Хд) мА |
|
100 мА |
0,1 мкА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
|
1 А |
1 мкА |
±(1^10-3^Х + 1^10-4^Хд) А |
±(5^10-4^Х + 1^10-4^Хд) А |
|
3 А |
1 мкА |
±(2^10-3^Х + 2^10-4^Хд) А |
±(5^10-4^Х + 2^10-4^Хд) А |
|
10 А |
10 мкА |
±(2,4^10-3^Х + 2^10-4^Хд) А |
±(1^10-3^Х + 4^10-4^Хд) А |
Таблица 4а -
|
Предел измерений |
Разреше ние |
Измерительный ток |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1 °С |
|
VERDO MB2101 | ||||
|
200 Ом |
10 мОм |
0,5 мА |
±(1^10-3^Х + 5^10-4^Хд) Ом |
±(1^10-4^Х + 5^10-5^Хд) Ом |
|
2 кОм |
0,1 Ом |
0,45 мА |
±(1^10-3^Х + 2,5^10-4^Хд) кОм |
±(1^10-4^Х + 2,5^10-5^Хд) кОм |
|
20 кОм |
1 Ом |
45 мкА |
±(1^10-3^Х + 2,5^10-4^Хд) кОм |
±(1^10-4^Х + 2,5^10-5^Хд) кОм |
|
200 кОм |
10 Ом |
4,5 мкА |
±(1^10-3^Х + 2,5^10-4^Хд) кОм |
±(1^10-4^Х + 2,5^10-5^Хд) кОм |
|
2 МОм |
100 Ом |
450 нА |
±(1,5^10-3^Х + 2,5^10-4^Хд) МОм |
±(1,5^10-4^Х + 2,5^10-5^Хд) МОм |
|
20 МОм |
1 кОм |
45 нА |
±(3^10-3^Х + 5^10-4^Хд) МОм |
±(3^10-4^Х + 5^10-5^Хд) МОм |
|
VERDO MB2102 | ||||
|
500 Ом |
10 мОм |
0,5 мА |
±(1^10-3^Х + 1^10-4^Хд) Ом |
±(1^10-4^Х + 1^10-5^Хд) Ом |
|
5 кОм |
0,1 Ом |
0,45 мА |
±(1^10-3^Х + 0,8^10-4^Хд) кОм |
±(1^10-4^Х + 0,8^10-5^Хд) кОм |
|
50 кОм |
1 Ом |
45 мкА |
±(1^10-3^Х + 0,8^10-4^Хд) кОм |
±(1^10-4^Х + 0,8^10-5^Хд) кОм |
|
500 кОм |
10 Ом |
4,5 мкА |
±(1^10-3^Х + 0,8^10-4^Хд) кОм |
±(1^10-4^Х + 0,8^10-5^Хд) кОм |
|
5 МОм |
100 Ом |
450 нА |
±(1,5^10-3^Х + 0,8^10-4^Хд) МОм |
±(1,5^10-4^Х + 0,8^10-5^Хд) МОм |
|
50 МОм |
1 кОм |
45 нА |
±(3^10-3^Х + 1^10-4^Хд) МОм |
±(3^10-4^Х + 1^10-5^Хд) МОм |
Таблица 4б -
|
Предел измерений |
Разреше ние |
Измерительный ток |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/10°С |
|
VERDO MB2106 | ||||
|
10 Ом |
10 мкОм |
10 мА |
±(1^10-4^Х + 8^10-5^Хд) Ом |
±(6^10-5^Х + 8^10-5^Хд) Ом |
|
100 Ом |
0,1 мОм |
10 мА |
±(1^10-4^Х + 4^10-5^Хд) Ом |
±(б^10-5^Х + 5^10-5^Хд) Ом |
|
1 кОм |
1 мОм |
1 мА |
±(1^10-4^Х + 1^10-5^Хд) кОм |
±(6^10-5^Х + 1^10-5^Хд) кОм |
|
10 кОм |
10 мОм |
100 мкА |
±(1^10-4^Х + 1^10-5^Хд) кОм |
±(б^10-5^Х + 1^10-5^Хд) кОм |
|
100 кОм |
0,1 Ом |
10 мкА |
±(1^10-4^Х + 1^10-5^Хд) кОм |
±(б^10-5^Х + 1^10-5^Хд) кОм |
|
1 МОм |
1 Ом |
5 мкА |
±(1^10-4^Х + 1^10-5^Хд) МОм |
±(1^10-4^Х + 2^10-5^Хд) МОм |
|
10 МОм |
10 Ом |
500 нА |
±(4^10-4^Х + 1^10-5^Хд) МОм |
±(з^10-4^Х + 4^10-5^Хд) МОм |
|
100 МОм |
100 Ом |
500 нА /10 МОм |
±(8^10-3^Х + 1^10-4^Хд) МОм |
±(1,5^10-2^Х + 2^10-5^Хд) МОм |
|
VERDO MB2107 | ||||
|
10 Ом |
10 мкОм |
10 мА |
±(2,8^10-4^Х + 2^10-5^Хд) Ом |
±(1,2^10-4^Х + 2^10-5^Хд) кОм |
|
100 Ом |
0,1 мОм |
10 мА |
±(1,4^10-4^Х + 1^10-5^Хд) Ом |
±(6^10-5^Х + 1^10-5^Хд) Ом |
|
1 кОм |
1 мОм |
1 мА |
±(1,4^10-4^Х + 1^10-5^Хд) Ом |
±(6^10-5^Х + 1^10-5^Хд) кОм |
|
10 кОм |
10 мОм |
100 мкА |
±(2,8^10-4^Х + 2^10-5^Хд) кОм |
±(1,2^10-4^Х + 2^10-5^Хд) кОм |
|
100 кОм |
0,1 Ом |
10 мкА |
±(1,4^10-4^Х + 1^10-5^Хд) кОм |
±(6^10-5^Х + 1^10-5^Хд) кОм |
|
1 МОм |
1 Ом |
5 мкА |
±(1,4^10-4^Х + 1^10-5^Хд) МОм |
±(6^10-5^Х + 1^10-5^Хд) МОм |
|
10 МОм |
10 Ом |
500 нА |
±(4^10-4^Х + 1^10-5^Хд) МОм |
±(3^10-4^Х + 4^10-5^Хд) МОм |
|
100 МОм |
100 Ом |
500 нА /10 МОм |
±(8^10-3^Х + 1^10-4^Хд) МОм |
±(1,5^10-2^Х + 2^10-5^Хд) МОм |
Таблица 4в -
|
Предел измерений |
Разрешение |
Измерительный ток |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 | |||
|
10 Ом |
0,1 мОм |
10 мА |
±(5^10-4^Х + 8^10-5^Хд) Ом |
|
100 Ом |
1 мОм |
10 мА |
±(4^10-4^Х + 5^10-5^Хд) Ом |
|
1 кОм |
10 мОм |
1 мА |
±(3^10-4^Х + 4^10-5^Хд) кОм |
|
10 кОм |
0,1 Ом |
100 мкА |
±(з^10-4^Х + 4^10-5^Хд) кОм |
|
100 кОм |
1 Ом |
50 мкА |
±(з^10-4^Х + 4^10-5^Хд) кОм |
|
1 МОм |
10 Ом |
5 мкА |
±(3^10-4^Х + 4^10-5^Хд) МОм |
|
10 МОм |
100 Ом |
500 нА |
±(1^10-3^Х + 4^10-5^Хд) МОм |
|
100 МОм |
1 кОм |
500 нА/10 МОм |
±(1^10-2^Х + 1^10-4^Хд) МОм |
Таблица 3в —
силы постоянного тока
|
Предел измерений |
Разрешение |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 | ||
|
100 мкА |
1 нА |
±(5^10-4^Х + 0,8^10-4^Хд) мкА |
|
1 мА |
10 нА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
|
10 мА |
0,1 мкА |
±(5^10-4^Х + 0,8^10-4^Хд) мА |
|
100 мА |
1 мкА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
|
1 А |
10 мкА |
±(1^10-3^Х + 1^10-4^Хд) А |
|
3 а |
10 мкА |
±(1,5^10-3^Х + 2^10-4^Хд) а |
|
10 А |
100 мкА |
±(1^10-3^Х + 1^10-4^Хд) А |
Таблица 5 а - Метрологические характеристики при измерении напряжения переменного тока
|
Пределы измерений |
Разрешение |
Диапазон частот 1 |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2101 2 | ||||
|
200 мВ |
10 мкВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 2^10-3^Хд) мВ |
±(1^10-3^Х + 2^10-4^Хд) мВ |
|
св. 50 Гц до 20 кГц включ. |
±(0,5^10-2^Х + 1,5^10-3^Хд) мВ |
±(0,5^10-3^Х + 1,5^10-4^Хд) мВ | ||
|
св.20 до 50 кГц включ. |
±(1,8^10-2^Х + 2,5^10-3^Хд) мВ |
±(1,8^10-3^Х + 2,5^10-4^Хд) мВ | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 7,5^10-3^Хд) мВ |
±(3^10-3^Х + 7,5^10-4^Хд) мВ | ||
|
2 В 20 В |
100 мкВ 1 мВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 2^10-3^Хд) В |
±(1^10-3^Х + 2^10-4^Хд) В |
|
св. 50 Гц до 20 кГц включ. |
±(0,4^10-2^Х + 0,5^10-3^Хд) В |
±(0,4^10-3^Х + 0,5^10-4^Хд) В | ||
|
св.20 до 50 кГц включ. |
±(1,5^10-2^Х + 1^10-3^Хд) В |
±(1,5^10-3^Х + 1^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(з^10-2^Х + 2,5^10-3^Хд) В |
±(3^10-3^Х + 2,5^10-4^Хд) В | ||
|
200 В 750 В |
10 мВ 100 мВ |
от 50 Гц до 20 кГц включ. |
±(0,8^10-2^Х + 0,75^10-3^Хд) В |
±(0,8^10-3^Х + 0,75^10-4^Хд) В |
|
св.20 до 50 кГц включ. |
±(1,5^10-2^Х + 1^10-3^Хд) В |
±(1,5^10-3^Х + 1^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(з^10-2^Х + 2,5^10-3^Хд) В |
±(3^10-3^Х + 2,5^10-4^Хд) В | ||
|
VERDO MB2102 2 | ||||
|
500 мВ |
10 мкВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 0,8^10-3^Хд) мВ |
±(1^10-3^Х + 0,8^10-4^Хд) мВ |
|
св. 50 Гц до 20 кГц включ. |
±(0,5^10-2^Х + 0,6^10-3^Хд) мВ |
±(0,5^10-3^Х + 0,6^10-4^Хд) мВ | ||
|
св.20 до 50 кГц включ. |
±(1,5^10-2^Х + 1^10-3^Хд) мВ |
±(1,5^10-3^Х + 1^10-4^Хд) мВ | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 3^10-3^Хд) мВ |
±(3^10-3^Х + 3^10-4^Хд) мВ | ||
|
5 В |
100 мкВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 0,8^10-3^Хд) мВ |
±(1^10-3^Х + 0,8^10-4^Хд) мВ |
|
св. 50 Гц до 20 кГц включ. |
±(0,35^10-2^Х + 0,2^10-3^Хд) В |
±(0,35^10-3^Х + 0,2^10-4^Хд) В | ||
|
св.20 до 50 кГц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) В |
±(1^10-3^Х + 0,4^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 1^10-3^Хд) В |
±(3^10-3^Х + 1^10-4^Хд) В | ||
|
50 В |
1 мВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 0,8^10-3^Хд) В |
±(1^10-3^Х + 0,8^10-4^Хд) В |
|
св. 50 Гц до 20 кГц включ. |
±(0,35^10-2^Х + 0,2^10-3^Хд) В |
±(0,35^10-3^Х + 0,2^10-4^Хд) В | ||
|
св.20 до 50 кГц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) В |
±(1^10-3^Х + 0,4^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 1^10-3^Хд) В |
±(3^10-3^Х + 1^10-4^Хд) В | ||
Продолжение таблицы 5 а
|
1 |
2 |
3 |
4 |
5 |
|
500 В |
10 мВ |
от 50 Гц до 20 кГц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) В |
±(0,5^10-3^Х + 0,3^10-4^Хд) В |
|
св.20 до 50 кГц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) В |
±(1^10-3^Х + 0,4^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 1^10-3^Хд) В |
±(3^10-3^Х + 1^10-4^Хд) В | ||
|
750 В |
100 мВ |
от 50 Гц до 20 кГц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) В |
±(0,5^10-3^Х + 0,3^10-4^Хд) В |
|
св.20 до 50 кГц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) В |
±(1^10-3^Х + 0,4^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 1^10-3^Хд) В |
±(3^10-3^Х + 1^10-4^Хд) В |
Примечание
-
1 - метрологические характеристики нормируются для частоты до 30 кГц для пределов измерений 500 В и 750 В.
-
2 - метрологические характеристики приведены для режима работы «Slow».
Таблицы 5б - Метрологические характеристики при измерении напряжения переменного тока
|
Пределы измерений |
Разрешение |
Диапазон частот 1 |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/10°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2106 2 | ||||
|
100 мВ 1 В, 10 В 100 В 750 В |
0,1 мкВ 1 мкВ 10 мкВ 0,1 мВ 1 мВ |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
|
св. 5 до 20 Гц включ. |
±(3,5^10-3^Х + 0,3^10-3^Хд) мВ/В |
±(3,5^10-3^Х + 0,3^10-3^Хд) мВ/В | ||
|
св. 20 Гц до 20 кГц включ. |
±(0,6^10-3^Х + 0,3^10-3^Хд) мВ/В |
±(0,6^10-3^Х + 0,3^10-3^Хд) мВ/В | ||
|
св.20 до 50 кГц включ. |
±(1,2^10-3^Х + 0,3^10-3^Хд) мВ/В |
±(1,2^10-3^Х + 0,3^10-3^Хд) мВ/В | ||
|
св. 50 до 100 кГц включ. |
±(6^10-3^Х + 0,8^10-3^Хд) мВ/В |
±(6^10-3^Х + 0,8^10-3^Хд) мВ/В | ||
|
св. 100 до 300 кГц |
±(4^10-2^Х + 5^10-3^Хд) мВ/В |
±(4^10-2^Х + 5^10-3^Хд) мВ/В | ||
Продолжение таблицы 5 б
_______________4
VERDO MB2107 2
|
100 мВ |
0,1 мкВ |
|
1 В |
1 мкВ |
|
10 В |
10 мкВ |
|
100 В |
0,1 мВ |
|
750 В |
1 мВ |
|
Примечание | |
|
1 - метрологические | |
|
измерений |
100 В. |
|
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
|
св. 5 до 20 Гц включ. |
±(б^10-3^Х + 0,8^10-3^Хд) мВ/В |
±(б^10-3^Х + 0,8^10-3^Хд) мВ/В |
|
св. 20 Гц до 20 кГц включ. |
±(0,9^10-3^Х + 0,3^10-3^Хд) мВ/В |
±(0,9^10-3^Х + 0,3^10-3^Хд) мВ/В |
|
св.20 до 50 кГц включ. |
±(1,5^10-3^Х + 0,5^10-3^Хд) мВ/В |
±(1,5^10-3^Х + 0,5^10-3^Хд) мВ/В |
|
св. 50 до 100 кГц включ. |
±(6^10-3^Х + 0,8^10-3^Хд) мВ/В |
±(6^10-3^Х + 0,8^10-3^Хд) мВ/В |
|
св. 100 до 300 кГц |
±(4^10-2^Х + 5^10-3^Хд) мВ/В |
±(4^10-2^Х + 5^10-3^Хд) мВ/В |
характеристики нормируются для частот до 30 кГц для предела измерений 750 В, до 220 кГц для предела
2 - метрологические характеристики приведены для синусоидального входного сигнала >0,3% предела измерений и >1 мВ СКЗ. Единицы измерений допускаемых погрешностей мВ или В, в зависимости от выбранного предела измерений.
Таблица 5в - Метрологические характеристики при измерении напряжения переменного тока
Пределы измерений
Разрешение
|
100 мВ |
1 мкВ |
|
1 В |
10 мкВ |
|
10 В |
100 мкВ |
|
100 В |
1 мВ |
|
750 В 3 |
10 мВ |
|
Примечание | |
|
1 - метрологические характеристи | |
|
измерений 100 В. | |
Диапазон частот 1
VERDO MB2105 2
Пределы допускаемых абсолютных погрешностей
|
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
|
св. 5 до 20 Гц включ. |
±(3,8^10-3^Х + 0,3^10-3^Хд) мВ/В |
|
св. 20 Гц до 20 кГц включ. |
±(1^10-3^Х + 0,3^10-3^Хд) мВ/В |
|
св.20 до 50 кГц включ. |
±(1,5^10-3^Х + 0,5^10-3^Хд) мВ/В |
|
св. 50 до 100 кГц включ. |
±(б,3^10-3^Х + 0,8^10-3^Хд) мВ/В |
|
св. 100 до 300 кГц |
±(4^10-2^Х + 5^10-3^Хд) мВ/В |
нормируются для частот до 30 кГц для предела измерений 750 В, до 200 кГц для предела
2 - метрологические характеристики указаны для синусоидального входного сигнала >0,3% предела измерений и >1 мВскз. Единицы измерений допускаемых погрешностей мВ или В, в зависимости от выбранного предела измерений.
Таблица 6а - Метрологические характеристики при измерении силы переменного тока
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2101 | ||||
|
2 мА |
0,1 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 5^10-3^Хд) мА |
±(1,5^10-3^Х + 5^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 3^10-3^Хд) мА |
±(0,5^10-3^Х + 3^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 5^10-3^Хд) мА |
±(2^10-3^Х + 5^10-4^Хд) мА | ||
|
20 мА |
10 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 5^10-3^Хд) мА |
±(1,5^10-3^Х + 5^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 3^10-3^Хд) мА |
±(0,5^10-3^Х + 3^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 3,8^10-3^Хд) мА |
±(2^10-3^Х + 3,8^10-4^Хд) мА | ||
|
200 мА |
100 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 5^10-3^Хд) мА |
±(1,5^10-3^Х + 5^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 3^10-3^Хд) мА |
±(0,5^10-3^Х + 3^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 3,8^10-3^Хд) мА |
±(2^10-3^Х + 3,8^10-4^Хд) мА | ||
|
2 А |
1 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 0,5^10-3^Хд) А |
±(2^10-3^Х + 0,5^10-4^Хд) а |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 5^10-3^Хд) А |
±(0,5^10-3^Х + 5^10-4^Хд) А | ||
|
20 А 1 |
10 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 0,5^10-3^Хд) А |
±(2^10-3^Х + 0,5^10-4^Хд) а |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 5^10-3^Хд) А |
±(0,5^10-3^Х + 5^10-4^Хд) А | ||
|
VERDO MB2102 | ||||
|
5 мА |
0,1 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 1,6^10-3^Хд) мА |
±(1,5^10-3^Х + 1,6^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 0,8^10-3^Хд) мА |
±(0,5^10-3^Х + 0,8^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 1,6^10-3^Хд) мА |
±(2^10-3^Х + 1,6^10-4^Хд) мА | ||
|
50 мА |
10 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 1,6^10-3^Хд) мА |
±(1,5^10-3^Х + 1,6^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 0,8^10-3^Хд) мА |
±(0,5^10-3^Х + 0,8^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 1,2^10-3^Хд) мА |
±(2^10-3^Х + 1,2^10-4^Хд) мА | ||
|
500 мА |
100 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 1,6^10-3^Хд) мА |
±(1,5^10-3^Х + 1,6^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 0,8^10-3^Хд) мА |
±(0,5^10-3^Х + 0,8^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 1,2^10-3^Хд) мА |
±(2^10-3^Х + 1,2^10-4^Хд) мА | ||
|
5 А |
1 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 1,6^10-3^Хд) А |
±(2^10-3^Х + 1,6^10-4^Хд) А |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 1^10-3^Хд) А |
±(0,5^10-3^Х + 1^10-4^Хд) А | ||
Продолжение таблицы 6а
|
1 |
2 |
3 |
4 |
5 |
|
5 А |
1 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 1,6^10-3^Хд) А |
±(2^10-3^Х + 1,6^10-4^Хд) А |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 1^10-3^Хд) А |
±(0,5^10-3^Х + 1^10-4^Хд) А | ||
|
20 А 2 |
10 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 1,6^10-3^Хд) А |
±(2^10-3^Х + 1,6^10-4^Хд) А |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 1^10-3^Хд) А |
±(0,5^10-3^Х + 1^10-4^Хд) А |
Примечание
1 - при измеренном значении свыше 10 А показания должны считываться в течении 20 сек.
Таблица 6б - Метрологические характеристики при измерении силы переменного тока
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/10°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2106 1 | ||||
|
100 мкА, 1 мА 10 мА 100 мА |
0,1 нА 1 нА 10 нА 100 нА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) мкА/мА |
±(1^10-2^Х + 0,6^10-3^Хд) мкА/мА |
|
св. 5 Гц до 10 Гц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) мкА/мА |
±(0,35^10-2^Х + 0,6^10-3^Хд) мкА/мА | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА |
±(0,15^10-2^Х + 0,6^10-3^Хд) мкА/мА | ||
|
св. 5 до 10 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА |
±(0,3^10-2^Х + 0,6^10-3^Хд) мкА/мА | ||
|
1А |
1мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) А |
±(1^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 Гц до 10 Гц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,35^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,3^10-2^Х + 0,6^10-3^Хд) А | ||
|
3 А |
1 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) А |
±(1^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 Гц до 10 Гц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,35^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,23^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,3^10-2^Х + 0,6^10-3^Хд) А | ||
|
10 А |
10 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) А |
±(1^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 Гц до 10 Гц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,35^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,15^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,15^10-2^Х + 0,4^10-3^Хд) А |
±(0,3^10-2^Х + 0,6^10-3^Хд) А | ||
Продолжение таблицы 6б
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2107 1 | ||||
|
100 мкА 1 мА 10 мА 100 мА 1 А |
0,1 нА 1 нА 10 нА 100 нА 1 мкА |
от 3 до 5 Гц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА/А |
±(1^10-2^Х + 0,6^10-3^Хд) мкА/мА/А |
|
св. 5 до 10 Гц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА/А |
±(1^10-2^Х + 0,6^10-3^Хд) мкА/мА/А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА/А |
±(1^10-2^Х + 0,6^10-3^Хд) мкА/мА/А | ||
|
св. 5 до 10 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА/А |
±(0,3^10-2^Х + 0,6^10-3^Хд) мкА/мА/А | ||
|
3 А |
1 мкА |
от 3 до 5 Гц включ. |
±(0,23^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 до 10 Гц включ. |
±(0,46^10-2^Х + 0,8^10-3^Хд) А |
±(0,3^10-2^Х + 1,2^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,23^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,23^10-2^Х + 0,4^10-3^Хд) А |
±(0,3^10-2^Х + 0,6^10-3^Хд) А | ||
|
10 А |
10 мкА |
от 3 до 5 Гц включ. |
±(0,15^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 до 10 Гц включ. |
±(0,3^10-2^Х + 0,8^10-3^Хд) А |
±(0,3^10-2^Х + 1,2^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,15^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,3^10-2^Х + 0,8^10-3^Хд) А |
±(0,6^10-2^Х + 1,2^10-3^Хд) А | ||
|
Примечание 1 - пределы допускаемых основных погрешностей указаны для синусоидального входного сигнала >1% от предела измерений и >10мкА. Единицы измерений допускаемых погрешностей мкА, мА или А , в зависимости от выбранного предела измерений. | ||||
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 1 | |||
|
100 мкА 1 мА 10 мА 100 мА 1 А |
1 нА 0,1 мкА 0,1 мкА 1 мкА 10 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) мкА/мА/А |
|
св. 5 до 20 Гц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) мкА/мА/А | ||
|
св. 20 Гц до 10 кГц включ. |
±(0,2^10-2^Х + 0,4^10-3^Хд) мкА/мА/А | ||
|
3 А |
10 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) А |
|
св. 5 до 20 Гц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) А | ||
|
св. 20 Гц до 10 кГц включ. |
±(0,25^10-2^Х + 0,4^10-3^Хд) А | ||
|
10 А |
100 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) А |
|
св. 5 до 20 Гц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) А | ||
|
св. 20 Гц до 10 кГц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А | ||
Примечание
1 - пределы допускаемых основных погрешностей указаны для синусоидального входного сигнала >1% от предела измерений и >10мкА. Единицы измерений допускаемых погрешностей мкА, мА или А , в зависимости от выбранного предела измерений.
|
Таблица 7 а - ' |
Метрологические характеристики при измерении частоты периодических сигналов. | |||
|
Диапазоны напряжения переменного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
VERDO MB2101, МВ2102 1 | ||||
|
от 100 мВ до 750 В |
от 5 до 10 Гц включ. |
100 мкГц |
±(0,5^10-3^Х + 0,2^10-3^Хд) Гц |
±(0,5^10-4^Х + 0,2^10-4^Хд) Гц |
|
св. 10 до 100 Гц включ. |
1 мГц |
±(0,1^10-3^Х + 0,2^10-3^Хд) Гц |
±(0,1^10-4^Х + 0,2^10-4^Хд) Гц | |
|
св. 100 Гц до 100 кГц включ. |
10 мГц |
±(0,5^10-3^Х + 0,8^10-4^Хд) Гц/кГц |
±(0,5^10-4^Х + 0,8^10-5^Хд) Гц/кГц | |
|
св. 100 кГц до 1 МГц |
10 Гц |
±(0,5^10-3^Х + 0,8^10-4^Хд) кГц/МГц |
±(0,5^10-4^Х + 0,8^10-5^Хд) кГц/МГц | |
|
Примечания 1 - пределы допускаемых основных погрешностей приведены для входного синусоидального или прямоугольного сигнала свыше 100 мВ. Для входного сигнала от 10 до 100 мВ значение погрешности увеличить в 10 раз. Единицы измерений допускаемых | ||||
погрешностей Гц, кГц или МГц, в зависимости от выбранного предела измерений или измеряемой величины.
|
Таблица 7б - Метрологические характеристики п |
ри измерении частоты периодических сигналов. | |||
|
Диапазоны напряжения переменного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемых основных относительных погрешностей |
Пределы допускаемых дополнительных относительных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
V |
ERDO MB2106 1 | |||
|
от 100 мВ до 750 В |
от 2 до 10 Гц включ. |
10 мкГ ц |
±0,10 % |
±0,0002 % |
|
св. 10 до 100 Гц включ. |
100 мкГ ц |
±0,03 % |
±0,0002 % | |
|
св. 100 Гц до 1 кГц включ. |
1 мГц |
±0,10 % |
±0,0002 % | |
|
св. 1 до 10 кГц включ. |
10 мГц |
±0,10 % |
±0,0002 % | |
|
св. 10 до 100 кГц включ. |
100 мГц |
±0,10 % |
±0,0002 % | |
|
св. 100 до 300 кГц включ. |
1 Гц |
±0,10 % |
±0,0002 % | |
|
св. 300 кГц до 1 МГц включ. |
1 Гц |
±0,10 % |
±0,0002 % | |
|
V |
ERDO MB2107 1 | |||
|
от 100 мВ до 750 В |
от 2 до 10 Гц включ. |
10 мкГ ц |
±0,100 % |
±0,0002 % |
|
св. 10 до 100 Гц включ. |
100 мкГ ц |
±0,030 % |
±0,0002 % | |
|
св. 100 Гц до 1 кГц включ. |
1 мГц |
±0,012 % |
±0,0002 % | |
|
св. 1 до 10 кГц включ. |
10 мГц |
±0,012 % |
±0,0002 % | |
|
св. 10 до 100 кГц включ. |
100 мГц |
±0,012 % |
±0,0002 % | |
|
св. 100 до 300 кГц включ. |
1 Гц |
±0,012 % |
±0,0002 % | |
|
Примечания 1 - пределы допускаемых основных погрешностей приведены для входного синусоидального или прямоугольного сигнала свыше 100 мВ. Для входного сигнала от 10 до 100 мВ значение погрешности увеличить в 10 раз. | ||||
|
Диапазон измерений |
Единица младшего разряда |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 1 | ||
|
от 3 до 10 Гц включ. |
10 мкГ ц |
±(0,5^10-3^Х + 0,5^10-3) Гц |
|
св. 10 до 100 Гц включ. |
100 мкГ ц |
±(0,1^10-3^Х + 0,1^10-2) Гц |
|
св. 100 до 1000 Гц включ. |
1 мГц |
±(0,5^10-2^Х + 0,2^10-2) Гц |
|
св. 1 до 10 кГц включ. |
10 мГц |
±(0,5^10-2^Х + 0,2^10-4) кГц |
|
св. 10 до 100 кГц включ. |
100 мГц |
±(0,5^10-2^Х + 0,2^10-3) кГц |
|
св. 100 до 300 кГц включ. |
1 Гц |
±(0,5^10-2^Х + 0,2^10-2) кГц |
|
св.300 кГц до 1000 кГц |
1 Гц |
±(0,5^10-2^Х + 0,2^10-2) кГц |
|
Примечания 1 - пределы допускаемых основных погрешностей приведены для входного синусоидального или прямоугольного сигнала свыше 100 мВ. Для входного сигнала от 10 до 100 мВ значение погрешности увеличить в 10 раз. | ||
|
Предел измерений |
Измерительныйток |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
VERDO MB2105 | |||
|
1 нФ |
10 мкА |
±(1^10-2^Х + 0,5^10-2^Хд) нФ |
±(0,2^10-3^Х + 0,1^10-3^Хд) нФ |
|
10 нФ |
10 мкА |
±(0,5^10-2^Х + 0,1^10-2^Хд) нФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) нФ |
|
100 нФ |
10 мкА |
±(0,5^10-2^Х + 0,1^10-2^Хд) нФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) нФ |
|
1 мкФ |
100 мкА |
±(0,5^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) мкФ |
|
10 мкФ |
100 мкА |
±(0,5^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) мкФ |
|
100 мкФ |
1 мА |
±(0,5^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) мкФ |
|
1 мФ |
10 мА |
±(0,5^10-2^Х + 0,1^10-2^Хд) мФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) мФ |
|
10 мФ |
10 мА |
±(1^10-2^Х + 0,5^10-2^Хд) мФ |
±(0,2^10-3^Х + 0,1^10-3^Хд) мФ |
|
VERDO MB2106 | |||
|
1 нФ |
10 мкА |
±(1^10-2^Х + 0,5^10-2^Хд) нФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) нФ |
|
10 нФ |
10 мкА |
±(1^10-2^Х + 0,1^10-2^Хд) нФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) нФ |
|
100 нФ |
10 мкА |
±(1^10-2^Х + 0,1^10-2^Хд) нФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) нФ |
|
1 мкФ |
100 мкА |
±(1^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мкФ |
|
10 мкФ |
100 мкА |
±(1^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мкФ |
|
100 мкФ |
1 мА |
±(1^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мкФ |
|
1 мФ |
10 мА |
±(1^10-2^Х + 0,2^10-2^Хд) мФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мФ |
|
10 мФ |
10 мА |
±(1^10-2^Х + 0,5^10-2^Хд) мФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мФ |
|
Предел измерений |
Измерительныйток |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных относительных погрешностей/1°С |
|
VERDO MB2107 | |||
|
1 нФ |
10 мкА |
±(1^10-2^Х + 0,5^10’2^Хд) нФ |
±0,02 % |
|
10 нФ |
10 мкА |
±(0,5^10’2^Х + 0,1^10’2^Хд) нФ |
±0,02 % |
|
100 нФ |
10 мкА |
±(0,5^10-2^Х + 0,1^10’2^Хд) нФ |
±0,02 % |
|
1 мкФ |
100 мкА |
±(0,5^10’2^Х + 0,1^10’2^Хд) мкФ |
±0,02 % |
|
10 мкФ |
100 мкА |
±(0,5^10-2^Х + 0,1^10’2^Хд) мкФ |
±0,02 % |
|
100 мкФ |
1 мА |
±(0,5^10-2^Х + 0,1^10’2^Хд) мкФ |
±0,02 % |
|
1 мФ |
10 мА |
±(0,5^10’2^Х + 0,1^10’2^Хд) мФ |
±0,02 % |
|
10 мФ |
10 мА |
±(1^10-2^Х + 0,5^10’2^Хд) мФ |
±0,02 % |
Таблица 9 - Метрологические характеристики VERDO MB2101, МВ2102 при измерении периода следования импульсов.
|
Диапазоны напряжения переменного 1,2 тока 1,2 |
Диапазон частот |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей 3 |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С 3 |
|
от 100 мВ до 750 В |
от 1 до 10 мкс включ. |
0,1 нс |
±(0,1^10-3^Х + 0,8^10’4^Хд) мкс |
±(0,1^10-4^Х + 0,8^10’5^Хд) мкс |
|
св. 10 мкс до 10 мс включ. |
1 нс |
±(0,1^10-3^Х + 0.8^10-4^Хд) мкс/мс |
±(0,1^10-4^Х + 0,8^10’5^Хд) мкс/мс | |
|
св. 10 до 100 мс включ. |
1 мкс |
±(0,1^10-3^Х + 0,2^10’3^Хд) мс |
±(0,1^10-4^Х + 0,2^10’4^Хд) мс | |
|
св. 100 до 200 мс |
10 мс |
±(0,5^10-3^Х + 0,2^10’3^Хд) мс |
±(0,5^10-4^Х + 0,2^10-4^Хд) мс |
Примечания
-
1 - пределы допускаемых основных погрешностей приведены для режима работы «Slow».
-
2 - ограничение частоты до 40кГц, либо скорость нарастания <3х107 Вольт-Гц.
-
3 - единицы измерений допускаемых погрешностей мкс или мс, в зависимости от выбранного предела измерений или измеряемой величины.
|
Диапазон электрического сопротивления |
Диапазон температуры |
Пределы допускаемых абсолютных погрешностей |
|
от 18,529 до 390,48 Ом |
от -200 до +850 °С |
±0,05 °С |
|
Примечания Термопреобразователи сопротивления с номинальными статическими характеристиками Pt10O по ГОСТ 6651-2009 | ||
Примечание для таблиц 2 - 10:
Х - измеренное значение; Хд - предел измерений
Таблица 11 -Технические
|
Наименование характеристики |
VERDO MB2101 |
VERDO MB2102 |
VERDO MB2105 |
VERDO MB2106, VERDO MB2107 |
|
Разрядность дисплея |
4^ |
4'Г |
5^ |
6^ |
|
Интерфейсы подключения к ПК |
USB Device (опционально: или RS232C) |
USB Device + RS232C |
USB Device, USB Host, RS232C, LAN. (опционально: GPIB, HANDLER) | |
|
Потребляемая мощность, В^А, не более |
10 |
30 | ||
|
Питание от сети переменного тока |
от 198 до 242 В (с предохранителем 500 мА) 1 от 47,5 до 52,5 Гц | |||
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более |
от +18 до +28 80 | |||
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более |
от 0 до +40 90 | |||
|
Примечание 1 - возможно питание от сети переменного тока в диапазоне от 99 до 121 В частотой от 47,5 до 52,5 Гц при использовании предохранителя номиналом 1 А. | ||||
наносится на лицевую панель мультиметров методом информационной наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах: «Мультиметр цифровой VERDO MB2101. Руководство по эксплуатации» раздел «Основные измерения»; «Мультиметр цифровой VERDO MB2102. Руководство по эксплуатации» раздел «Основные измерения»; «Мультиметры цифровые VERDO MB2105, VERDO МВ2106, VERDO МВ2107. Руководство по эксплуатации» раздел «Измерение».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1 • 106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия Changzhou Tonghui Electronic Co. №: ES-MB2100-01Y, 2023г.
Ltd. Документ
Changzhou Tonghui Electronic Co. Ltd, Китай
Адрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Телефон: +86 (519) 85195566
Факс: +86 (519) 85109972
E-mail: sales@tonghui.com.cn
Изготовитель
Changzhou Tonghui Electronic Co. Ltd, КитайАдрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Телефон: +86 (519) 85195566
Факс: +86 (519) 85109972
E-mail: sales@tonghui.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Changzhou Tonghui Electronic Co. Ltd, КитайАдрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Телефон: +86 (519) 85195566
Факс: +86 (519) 85109972
E-mail: sales@tonghui.com.cn
Принцип действия мультиметров основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП) с низким уровнем шумов в цифровой код, последующей его математической обработке и отображении результатов измерений на дисплее мультиметра.
Мультиметры серийно выпускаются в пяти модификациях: VERDO MB2101, VERDO MB2102, VERDO MB2105, VERDO MB2106, VERDO MB2107, различающихся диапазонами измерений, количеством цифровых разрядов.
Конструктивно мультиметры выполнены в виде моноблока настольного исполнения.
На передней панели мультиметров расположены: выключатель питания, цифровой дисплей, клавиатура, входные разъемы, а также разъемы USB-хост (для VERDO MB2105 MB2106, MB2107).
На задней панели мультиметров расположены: разъем интерфейса RS-232C и/или USB, клемма заземления, разъем сетевого кабеля, этикетка с заводским номером, дополнительные входные разъемы (только для модификации VERDO MB2106), вентилятор обдува (только для модификаций VERDO MB2105, VERDO MB2106, VERDO MB2107).
Управление процессами измерений и обработка данных осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде. Управление мультиметрами производится с передней панели или через персональный компьютер (ПК) через внешний интерфейс RS-232С или USB.
Внешний вид мультиметров представлен на рисунках 1-3. Знак утверждения типа, знак ТР/ТС, знак поверки и заводской номер (в формате буквенно-цифрового кода) наносятся на корпус мультиметров в виде информационных наклеек, места их нанесения представлены на рисунках 1 и 3.
а)
б)
в)
д)
Рисунок 1 - Внешний вид (передняя панель) мультиметров VERDO MB2100
а) МВ2101, б) МВ2102, в) МВ2105, г) МВ2106, д) МВ2107
(1) - места нанесения знаков утверждения типа
б)
в)
г)
Рисунок 2 - Внешний вид (задняя панель) мультиметров VERDO MB2100
а) МВ2101; б) МВ2102; в) МВ2105, МВ2107; г) МВ2106
а)
Рисунок 3 - место нанесения заводского номера (1); место нанесения знака поверки, знака ТР ТС (2) на примере задней панели модификации МВ2102
Пломбировка мультиметров не предусмотрена.
приведена в таблице 12.
Таблица 12 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой VERDO MB2100 (в соответствии с заказом) |
VERDO MB2101 VERDO MB2102 VERDO MB2105 VERDO MB2106 VERDO MB2107 |
1 шт. |
|
Измерительные провода |
— |
1 комплект |
|
Кабель сетевой |
— |
1 шт. |
|
Предохранитель номинал 500 мА |
— |
2 шт. |
|
Предохранитель номинал 1 А |
— |
2 шт. |
|
Кабель интерфейса USB-2.01 |
— |
1 шт. |
|
Руководство по эксплуатации (в соответствии с заказом) |
— |
1 шт. |
|
Примечание: 1 - только для модификаций VERDO MB2105, VERDO MB2106, VERDO MB2107 | ||
мультиметров представлены в таблицах 2 - 11.
Таблица 2а -
постоянного тока
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1 °С |
|
VERDO MB2101 | |||
|
200 мВ |
10 мкВ |
±(3^10-4^Х + 4^10-4^Хд) мВ |
±(3^10-5^Х + 4^10’5^Хд) мВ |
|
2 В |
100 мкВ |
±(3^10-4^Х + 2^10’4^Хд) В |
±(3^10-5^Х + 2^10’5^Хд) В |
|
20 В |
1 мВ |
±(з^10-4^Х + 2^10’4^Хд) В |
±(з^10-5^Х + 2^10’5^Хд) В |
|
200 В |
10 мВ |
±(з^10-4^Х + 2^10’4^Хд) В |
±(з^10-5^Х + 2^10’5^Хд) В |
|
1000 В |
100 мВ |
±(з^10-4^Х + 2^10’4^Хд) В |
±(з^10-5^Х + 2^10’5^Хд) В |
|
VERDO MB2102 | |||
|
500 мВ |
10 мкВ |
±(2^10’4^Х + 1,6^10’4^Хд) мВ |
±(2^10’5^Х + 1,6^10’5^Хд) мВ |
|
5 В |
100 мкВ |
±(2^10-4^Х + 0,8^10’4^Хд) мВ |
±(2^10-5^Х + 0,8^10-5^Хд) мВ |
|
50 В |
1 мВ |
±(2^10-4^Х + 0,8^10’4^Хд) мВ |
±(2^10-5^Х + 0,8^10-5^Хд) мВ |
|
500 В |
10 мВ |
±(2^10-4^Х + 0,8^10’4^Хд) мВ |
±(2^10-5^Х + 0,8^10’5^Хд) мВ |
|
1000 В |
100 мВ |
±(2^10-4^Х + 0,8^10’4^Хд) мВ |
±(2^10-5^Х + 0,8^10-5^Хд) мВ |
|
VERDO MB2106 | |||
|
100 мВ |
0,1 мкВ |
±(5^10’5^Х + 3,5^10’5^Хд) мВ |
±(0,5^10’5^Х + 0,5^10-5^Хд) мВ |
|
1 В |
1 мкВ |
±(4^10’5^Х + 0,7^10’5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
10 В |
10 мкВ |
±(3,5^10’5^Х + 0,5^10’5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
100 В |
0,1 мВ |
±(4,5^10-5^Х + 0,6^10’5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
1000 В |
1 мВ |
±(4,5^10’5^Х + 1^10’5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
2а
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1 °С |
|
VERDO MB2107 | |||
|
100 мВ |
0,1 мкВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) мВ |
±(0,5^10-5^Х + 0,1^10-5^Хд) мВ |
|
1 В |
1 мкВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
10 В |
10 мкВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
100 В |
0,1 мВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
|
1000 В |
1 мВ |
±(7,5^10-5^Х + 0,5^10-5^Хд) В |
±(0,5^10-5^Х + 0,1^10-5^Хд) В |
Таблица 2б -
постоянного тока
|
Предел измерений |
Разрешение |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 | ||
|
100 мВ |
1 мкВ |
±(1,2^10-4^Х + 0,8^10-4^Хд) мВ |
|
1 В |
10 мкВ |
±(1^10-4^Х + 0,5^10-4^Хд) в |
|
10 В |
100 мкВ |
±(1^10-4^Х + 0,5^10-4^Хд) в |
|
100 В |
1 мВ |
±(1^10-4^Х + 0,5^10-4^Хд) в |
|
1000 В |
10 мВ |
±(1^10-4^Х + 0,5^10-4^Хд) в |
Таблица 3а -
силы постоянного тока
|
Предел измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1 °С |
|
VERDO MB2101 | |||
|
2 мА |
0,1 мкА |
±(8^10-4^Х + 2,5^10-4^Хд) мА |
±(8^10-5^Х + 2,5^10-5^Хд) мА |
|
20 мА |
1 мкА |
±(8^10-4^Х + 2^10-4^Хд) мА |
±(8^10-5^Х + 2^10-5^Хд) мА |
|
200 мА |
10 мкА |
±(8^10-4^Х + 2^10-4^Хд) мА |
±(8^10-5^Х + 2^10-5^Хд) мА |
|
2 А |
100 мкА |
±(з^10-3^Х + 2,5^10-4^Хд) а |
±(з^10-4^Х + 2,5^10-5^Хд) а |
|
20 А 1 |
1 мА |
±(з^10-3^Х + 2,5^10-4^Хд) а |
±(з^10-4^Х + 2,5^10-5^Хд) а |
|
VERDO MB2102 | |||
|
5 мА |
0,1 мкА |
±(5^10-4^Х + 1^10-4^Хд) мА |
±(5^10-5^Х + 1^10-5^Хд) мА |
|
50 мА |
1 мкА |
±(5^10-4^Х + 0,8^10-4^Хд) мА |
±(5^10-5^Х + 0,8^10-5^Хд) мА |
|
500 мА |
10 мкА |
±(5^10-4^Х + 0,8^10-4^Хд) мА |
±(5^10-5^Х + 0,8^10-5^Хд) мА |
|
5 А |
100 мкА |
±(2,5^10-3^Х + 1^10-4^Хд) А |
±(2,5^10-4^Х + 1^10-5^Хд) А |
|
20 А 1 |
1 мА |
±(2,5^10-3^Х + 1^10-4^Хд) А |
±(2,5^10-4^Х + 1^10-5^Хд) А |
|
Примечания: 1 - при измеренном значении свыше 10 А показания должны считываться в течении 20 сек. | |||
Таблица 3б —
силы постоянного тока
|
Предел измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/10°С |
|
VERDO MB2106, VERDO M |
[B2107 | ||
|
100 мкА |
0,1 нА |
±(5^10-4^Х + 2,5^10-4^Хд) мкА |
±(2^10-4^Х + 3^10-4^Хд) мкА |
|
1 мА |
1 нА |
±(5^10-4^Х + 0,6^10-4^Хд) мА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
|
10 мА |
10 нА |
±(5^10-4^Х + 2^10-4^Хд) мА |
±(5^10-4^Х + 2^10-4^Хд) мА |
|
100 мА |
0,1 мкА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
|
1 А |
1 мкА |
±(1^10-3^Х + 1^10-4^Хд) А |
±(5^10-4^Х + 1^10-4^Хд) А |
|
3 А |
1 мкА |
±(2^10-3^Х + 2^10-4^Хд) А |
±(5^10-4^Х + 2^10-4^Хд) А |
|
10 А |
10 мкА |
±(2,4^10-3^Х + 2^10-4^Хд) А |
±(1^10-3^Х + 4^10-4^Хд) А |
Таблица 4а -
|
Предел измерений |
Разреше ние |
Измерительный ток |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1 °С |
|
VERDO MB2101 | ||||
|
200 Ом |
10 мОм |
0,5 мА |
±(1^10-3^Х + 5^10-4^Хд) Ом |
±(1^10-4^Х + 5^10-5^Хд) Ом |
|
2 кОм |
0,1 Ом |
0,45 мА |
±(1^10-3^Х + 2,5^10-4^Хд) кОм |
±(1^10-4^Х + 2,5^10-5^Хд) кОм |
|
20 кОм |
1 Ом |
45 мкА |
±(1^10-3^Х + 2,5^10-4^Хд) кОм |
±(1^10-4^Х + 2,5^10-5^Хд) кОм |
|
200 кОм |
10 Ом |
4,5 мкА |
±(1^10-3^Х + 2,5^10-4^Хд) кОм |
±(1^10-4^Х + 2,5^10-5^Хд) кОм |
|
2 МОм |
100 Ом |
450 нА |
±(1,5^10-3^Х + 2,5^10-4^Хд) МОм |
±(1,5^10-4^Х + 2,5^10-5^Хд) МОм |
|
20 МОм |
1 кОм |
45 нА |
±(3^10-3^Х + 5^10-4^Хд) МОм |
±(3^10-4^Х + 5^10-5^Хд) МОм |
|
VERDO MB2102 | ||||
|
500 Ом |
10 мОм |
0,5 мА |
±(1^10-3^Х + 1^10-4^Хд) Ом |
±(1^10-4^Х + 1^10-5^Хд) Ом |
|
5 кОм |
0,1 Ом |
0,45 мА |
±(1^10-3^Х + 0,8^10-4^Хд) кОм |
±(1^10-4^Х + 0,8^10-5^Хд) кОм |
|
50 кОм |
1 Ом |
45 мкА |
±(1^10-3^Х + 0,8^10-4^Хд) кОм |
±(1^10-4^Х + 0,8^10-5^Хд) кОм |
|
500 кОм |
10 Ом |
4,5 мкА |
±(1^10-3^Х + 0,8^10-4^Хд) кОм |
±(1^10-4^Х + 0,8^10-5^Хд) кОм |
|
5 МОм |
100 Ом |
450 нА |
±(1,5^10-3^Х + 0,8^10-4^Хд) МОм |
±(1,5^10-4^Х + 0,8^10-5^Хд) МОм |
|
50 МОм |
1 кОм |
45 нА |
±(3^10-3^Х + 1^10-4^Хд) МОм |
±(3^10-4^Х + 1^10-5^Хд) МОм |
Таблица 4б -
|
Предел измерений |
Разреше ние |
Измерительный ток |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/10°С |
|
VERDO MB2106 | ||||
|
10 Ом |
10 мкОм |
10 мА |
±(1^10-4^Х + 8^10-5^Хд) Ом |
±(6^10-5^Х + 8^10-5^Хд) Ом |
|
100 Ом |
0,1 мОм |
10 мА |
±(1^10-4^Х + 4^10-5^Хд) Ом |
±(б^10-5^Х + 5^10-5^Хд) Ом |
|
1 кОм |
1 мОм |
1 мА |
±(1^10-4^Х + 1^10-5^Хд) кОм |
±(6^10-5^Х + 1^10-5^Хд) кОм |
|
10 кОм |
10 мОм |
100 мкА |
±(1^10-4^Х + 1^10-5^Хд) кОм |
±(б^10-5^Х + 1^10-5^Хд) кОм |
|
100 кОм |
0,1 Ом |
10 мкА |
±(1^10-4^Х + 1^10-5^Хд) кОм |
±(б^10-5^Х + 1^10-5^Хд) кОм |
|
1 МОм |
1 Ом |
5 мкА |
±(1^10-4^Х + 1^10-5^Хд) МОм |
±(1^10-4^Х + 2^10-5^Хд) МОм |
|
10 МОм |
10 Ом |
500 нА |
±(4^10-4^Х + 1^10-5^Хд) МОм |
±(з^10-4^Х + 4^10-5^Хд) МОм |
|
100 МОм |
100 Ом |
500 нА /10 МОм |
±(8^10-3^Х + 1^10-4^Хд) МОм |
±(1,5^10-2^Х + 2^10-5^Хд) МОм |
|
VERDO MB2107 | ||||
|
10 Ом |
10 мкОм |
10 мА |
±(2,8^10-4^Х + 2^10-5^Хд) Ом |
±(1,2^10-4^Х + 2^10-5^Хд) кОм |
|
100 Ом |
0,1 мОм |
10 мА |
±(1,4^10-4^Х + 1^10-5^Хд) Ом |
±(6^10-5^Х + 1^10-5^Хд) Ом |
|
1 кОм |
1 мОм |
1 мА |
±(1,4^10-4^Х + 1^10-5^Хд) Ом |
±(6^10-5^Х + 1^10-5^Хд) кОм |
|
10 кОм |
10 мОм |
100 мкА |
±(2,8^10-4^Х + 2^10-5^Хд) кОм |
±(1,2^10-4^Х + 2^10-5^Хд) кОм |
|
100 кОм |
0,1 Ом |
10 мкА |
±(1,4^10-4^Х + 1^10-5^Хд) кОм |
±(6^10-5^Х + 1^10-5^Хд) кОм |
|
1 МОм |
1 Ом |
5 мкА |
±(1,4^10-4^Х + 1^10-5^Хд) МОм |
±(6^10-5^Х + 1^10-5^Хд) МОм |
|
10 МОм |
10 Ом |
500 нА |
±(4^10-4^Х + 1^10-5^Хд) МОм |
±(3^10-4^Х + 4^10-5^Хд) МОм |
|
100 МОм |
100 Ом |
500 нА /10 МОм |
±(8^10-3^Х + 1^10-4^Хд) МОм |
±(1,5^10-2^Х + 2^10-5^Хд) МОм |
Таблица 4в -
|
Предел измерений |
Разрешение |
Измерительный ток |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 | |||
|
10 Ом |
0,1 мОм |
10 мА |
±(5^10-4^Х + 8^10-5^Хд) Ом |
|
100 Ом |
1 мОм |
10 мА |
±(4^10-4^Х + 5^10-5^Хд) Ом |
|
1 кОм |
10 мОм |
1 мА |
±(3^10-4^Х + 4^10-5^Хд) кОм |
|
10 кОм |
0,1 Ом |
100 мкА |
±(з^10-4^Х + 4^10-5^Хд) кОм |
|
100 кОм |
1 Ом |
50 мкА |
±(з^10-4^Х + 4^10-5^Хд) кОм |
|
1 МОм |
10 Ом |
5 мкА |
±(3^10-4^Х + 4^10-5^Хд) МОм |
|
10 МОм |
100 Ом |
500 нА |
±(1^10-3^Х + 4^10-5^Хд) МОм |
|
100 МОм |
1 кОм |
500 нА/10 МОм |
±(1^10-2^Х + 1^10-4^Хд) МОм |
Таблица 3в —
силы постоянного тока
|
Предел измерений |
Разрешение |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 | ||
|
100 мкА |
1 нА |
±(5^10-4^Х + 0,8^10-4^Хд) мкА |
|
1 мА |
10 нА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
|
10 мА |
0,1 мкА |
±(5^10-4^Х + 0,8^10-4^Хд) мА |
|
100 мА |
1 мкА |
±(5^10-4^Х + 0,5^10-4^Хд) мА |
|
1 А |
10 мкА |
±(1^10-3^Х + 1^10-4^Хд) А |
|
3 а |
10 мкА |
±(1,5^10-3^Х + 2^10-4^Хд) а |
|
10 А |
100 мкА |
±(1^10-3^Х + 1^10-4^Хд) А |
Таблица 5 а - Метрологические характеристики при измерении напряжения переменного тока
|
Пределы измерений |
Разрешение |
Диапазон частот 1 |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2101 2 | ||||
|
200 мВ |
10 мкВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 2^10-3^Хд) мВ |
±(1^10-3^Х + 2^10-4^Хд) мВ |
|
св. 50 Гц до 20 кГц включ. |
±(0,5^10-2^Х + 1,5^10-3^Хд) мВ |
±(0,5^10-3^Х + 1,5^10-4^Хд) мВ | ||
|
св.20 до 50 кГц включ. |
±(1,8^10-2^Х + 2,5^10-3^Хд) мВ |
±(1,8^10-3^Х + 2,5^10-4^Хд) мВ | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 7,5^10-3^Хд) мВ |
±(3^10-3^Х + 7,5^10-4^Хд) мВ | ||
|
2 В 20 В |
100 мкВ 1 мВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 2^10-3^Хд) В |
±(1^10-3^Х + 2^10-4^Хд) В |
|
св. 50 Гц до 20 кГц включ. |
±(0,4^10-2^Х + 0,5^10-3^Хд) В |
±(0,4^10-3^Х + 0,5^10-4^Хд) В | ||
|
св.20 до 50 кГц включ. |
±(1,5^10-2^Х + 1^10-3^Хд) В |
±(1,5^10-3^Х + 1^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(з^10-2^Х + 2,5^10-3^Хд) В |
±(3^10-3^Х + 2,5^10-4^Хд) В | ||
|
200 В 750 В |
10 мВ 100 мВ |
от 50 Гц до 20 кГц включ. |
±(0,8^10-2^Х + 0,75^10-3^Хд) В |
±(0,8^10-3^Х + 0,75^10-4^Хд) В |
|
св.20 до 50 кГц включ. |
±(1,5^10-2^Х + 1^10-3^Хд) В |
±(1,5^10-3^Х + 1^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(з^10-2^Х + 2,5^10-3^Хд) В |
±(3^10-3^Х + 2,5^10-4^Хд) В | ||
|
VERDO MB2102 2 | ||||
|
500 мВ |
10 мкВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 0,8^10-3^Хд) мВ |
±(1^10-3^Х + 0,8^10-4^Хд) мВ |
|
св. 50 Гц до 20 кГц включ. |
±(0,5^10-2^Х + 0,6^10-3^Хд) мВ |
±(0,5^10-3^Х + 0,6^10-4^Хд) мВ | ||
|
св.20 до 50 кГц включ. |
±(1,5^10-2^Х + 1^10-3^Хд) мВ |
±(1,5^10-3^Х + 1^10-4^Хд) мВ | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 3^10-3^Хд) мВ |
±(3^10-3^Х + 3^10-4^Хд) мВ | ||
|
5 В |
100 мкВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 0,8^10-3^Хд) мВ |
±(1^10-3^Х + 0,8^10-4^Хд) мВ |
|
св. 50 Гц до 20 кГц включ. |
±(0,35^10-2^Х + 0,2^10-3^Хд) В |
±(0,35^10-3^Х + 0,2^10-4^Хд) В | ||
|
св.20 до 50 кГц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) В |
±(1^10-3^Х + 0,4^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 1^10-3^Хд) В |
±(3^10-3^Х + 1^10-4^Хд) В | ||
|
50 В |
1 мВ |
от 20 до 50 Гц включ. |
±(1^10-2^Х + 0,8^10-3^Хд) В |
±(1^10-3^Х + 0,8^10-4^Хд) В |
|
св. 50 Гц до 20 кГц включ. |
±(0,35^10-2^Х + 0,2^10-3^Хд) В |
±(0,35^10-3^Х + 0,2^10-4^Хд) В | ||
|
св.20 до 50 кГц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) В |
±(1^10-3^Х + 0,4^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 1^10-3^Хд) В |
±(3^10-3^Х + 1^10-4^Хд) В | ||
Продолжение таблицы 5 а
|
1 |
2 |
3 |
4 |
5 |
|
500 В |
10 мВ |
от 50 Гц до 20 кГц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) В |
±(0,5^10-3^Х + 0,3^10-4^Хд) В |
|
св.20 до 50 кГц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) В |
±(1^10-3^Х + 0,4^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 1^10-3^Хд) В |
±(3^10-3^Х + 1^10-4^Хд) В | ||
|
750 В |
100 мВ |
от 50 Гц до 20 кГц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) В |
±(0,5^10-3^Х + 0,3^10-4^Хд) В |
|
св.20 до 50 кГц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) В |
±(1^10-3^Х + 0,4^10-4^Хд) В | ||
|
св. 50 до 100 кГц включ. |
±(3^10-2^Х + 1^10-3^Хд) В |
±(3^10-3^Х + 1^10-4^Хд) В |
Примечание
-
1 - метрологические характеристики нормируются для частоты до 30 кГц для пределов измерений 500 В и 750 В.
-
2 - метрологические характеристики приведены для режима работы «Slow».
Таблицы 5б - Метрологические характеристики при измерении напряжения переменного тока
|
Пределы измерений |
Разрешение |
Диапазон частот 1 |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/10°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2106 2 | ||||
|
100 мВ 1 В, 10 В 100 В 750 В |
0,1 мкВ 1 мкВ 10 мкВ 0,1 мВ 1 мВ |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
|
св. 5 до 20 Гц включ. |
±(3,5^10-3^Х + 0,3^10-3^Хд) мВ/В |
±(3,5^10-3^Х + 0,3^10-3^Хд) мВ/В | ||
|
св. 20 Гц до 20 кГц включ. |
±(0,6^10-3^Х + 0,3^10-3^Хд) мВ/В |
±(0,6^10-3^Х + 0,3^10-3^Хд) мВ/В | ||
|
св.20 до 50 кГц включ. |
±(1,2^10-3^Х + 0,3^10-3^Хд) мВ/В |
±(1,2^10-3^Х + 0,3^10-3^Хд) мВ/В | ||
|
св. 50 до 100 кГц включ. |
±(6^10-3^Х + 0,8^10-3^Хд) мВ/В |
±(6^10-3^Х + 0,8^10-3^Хд) мВ/В | ||
|
св. 100 до 300 кГц |
±(4^10-2^Х + 5^10-3^Хд) мВ/В |
±(4^10-2^Х + 5^10-3^Хд) мВ/В | ||
Продолжение таблицы 5 б
_______________4
VERDO MB2107 2
|
100 мВ |
0,1 мкВ |
|
1 В |
1 мкВ |
|
10 В |
10 мкВ |
|
100 В |
0,1 мВ |
|
750 В |
1 мВ |
|
Примечание | |
|
1 - метрологические | |
|
измерений |
100 В. |
|
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
|
св. 5 до 20 Гц включ. |
±(б^10-3^Х + 0,8^10-3^Хд) мВ/В |
±(б^10-3^Х + 0,8^10-3^Хд) мВ/В |
|
св. 20 Гц до 20 кГц включ. |
±(0,9^10-3^Х + 0,3^10-3^Хд) мВ/В |
±(0,9^10-3^Х + 0,3^10-3^Хд) мВ/В |
|
св.20 до 50 кГц включ. |
±(1,5^10-3^Х + 0,5^10-3^Хд) мВ/В |
±(1,5^10-3^Х + 0,5^10-3^Хд) мВ/В |
|
св. 50 до 100 кГц включ. |
±(6^10-3^Х + 0,8^10-3^Хд) мВ/В |
±(6^10-3^Х + 0,8^10-3^Хд) мВ/В |
|
св. 100 до 300 кГц |
±(4^10-2^Х + 5^10-3^Хд) мВ/В |
±(4^10-2^Х + 5^10-3^Хд) мВ/В |
характеристики нормируются для частот до 30 кГц для предела измерений 750 В, до 220 кГц для предела
2 - метрологические характеристики приведены для синусоидального входного сигнала >0,3% предела измерений и >1 мВ СКЗ. Единицы измерений допускаемых погрешностей мВ или В, в зависимости от выбранного предела измерений.
Таблица 5в - Метрологические характеристики при измерении напряжения переменного тока
Пределы измерений
Разрешение
|
100 мВ |
1 мкВ |
|
1 В |
10 мкВ |
|
10 В |
100 мкВ |
|
100 В |
1 мВ |
|
750 В 3 |
10 мВ |
|
Примечание | |
|
1 - метрологические характеристи | |
|
измерений 100 В. | |
Диапазон частот 1
VERDO MB2105 2
Пределы допускаемых абсолютных погрешностей
|
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) мВ/В |
|
св. 5 до 20 Гц включ. |
±(3,8^10-3^Х + 0,3^10-3^Хд) мВ/В |
|
св. 20 Гц до 20 кГц включ. |
±(1^10-3^Х + 0,3^10-3^Хд) мВ/В |
|
св.20 до 50 кГц включ. |
±(1,5^10-3^Х + 0,5^10-3^Хд) мВ/В |
|
св. 50 до 100 кГц включ. |
±(б,3^10-3^Х + 0,8^10-3^Хд) мВ/В |
|
св. 100 до 300 кГц |
±(4^10-2^Х + 5^10-3^Хд) мВ/В |
нормируются для частот до 30 кГц для предела измерений 750 В, до 200 кГц для предела
2 - метрологические характеристики указаны для синусоидального входного сигнала >0,3% предела измерений и >1 мВскз. Единицы измерений допускаемых погрешностей мВ или В, в зависимости от выбранного предела измерений.
Таблица 6а - Метрологические характеристики при измерении силы переменного тока
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2101 | ||||
|
2 мА |
0,1 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 5^10-3^Хд) мА |
±(1,5^10-3^Х + 5^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 3^10-3^Хд) мА |
±(0,5^10-3^Х + 3^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 5^10-3^Хд) мА |
±(2^10-3^Х + 5^10-4^Хд) мА | ||
|
20 мА |
10 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 5^10-3^Хд) мА |
±(1,5^10-3^Х + 5^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 3^10-3^Хд) мА |
±(0,5^10-3^Х + 3^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 3,8^10-3^Хд) мА |
±(2^10-3^Х + 3,8^10-4^Хд) мА | ||
|
200 мА |
100 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 5^10-3^Хд) мА |
±(1,5^10-3^Х + 5^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 3^10-3^Хд) мА |
±(0,5^10-3^Х + 3^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 3,8^10-3^Хд) мА |
±(2^10-3^Х + 3,8^10-4^Хд) мА | ||
|
2 А |
1 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 0,5^10-3^Хд) А |
±(2^10-3^Х + 0,5^10-4^Хд) а |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 5^10-3^Хд) А |
±(0,5^10-3^Х + 5^10-4^Хд) А | ||
|
20 А 1 |
10 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 0,5^10-3^Хд) А |
±(2^10-3^Х + 0,5^10-4^Хд) а |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 5^10-3^Хд) А |
±(0,5^10-3^Х + 5^10-4^Хд) А | ||
|
VERDO MB2102 | ||||
|
5 мА |
0,1 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 1,6^10-3^Хд) мА |
±(1,5^10-3^Х + 1,6^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 0,8^10-3^Хд) мА |
±(0,5^10-3^Х + 0,8^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 1,6^10-3^Хд) мА |
±(2^10-3^Х + 1,6^10-4^Хд) мА | ||
|
50 мА |
10 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 1,6^10-3^Хд) мА |
±(1,5^10-3^Х + 1,6^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 0,8^10-3^Хд) мА |
±(0,5^10-3^Х + 0,8^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 1,2^10-3^Хд) мА |
±(2^10-3^Х + 1,2^10-4^Хд) мА | ||
|
500 мА |
100 мкА |
от 20 до 50 Гц включ. |
±(1,5^10-2^Х + 1,6^10-3^Хд) мА |
±(1,5^10-3^Х + 1,6^10-4^Хд) мА |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 0,8^10-3^Хд) мА |
±(0,5^10-3^Х + 0,8^10-4^Хд) мА | ||
|
св. 2 до 20 кГ ц включ. |
±(2^10-2^Х + 1,2^10-3^Хд) мА |
±(2^10-3^Х + 1,2^10-4^Хд) мА | ||
|
5 А |
1 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 1,6^10-3^Хд) А |
±(2^10-3^Х + 1,6^10-4^Хд) А |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 1^10-3^Хд) А |
±(0,5^10-3^Х + 1^10-4^Хд) А | ||
Продолжение таблицы 6а
|
1 |
2 |
3 |
4 |
5 |
|
5 А |
1 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 1,6^10-3^Хд) А |
±(2^10-3^Х + 1,6^10-4^Хд) А |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 1^10-3^Хд) А |
±(0,5^10-3^Х + 1^10-4^Хд) А | ||
|
20 А 2 |
10 мА |
от 20 до 50 Гц включ. |
±(2^10-2^Х + 1,6^10-3^Хд) А |
±(2^10-3^Х + 1,6^10-4^Хд) А |
|
св. 50 Гц до 2 кГц включ. |
±(0,5^10-2^Х + 1^10-3^Хд) А |
±(0,5^10-3^Х + 1^10-4^Хд) А |
Примечание
1 - при измеренном значении свыше 10 А показания должны считываться в течении 20 сек.
Таблица 6б - Метрологические характеристики при измерении силы переменного тока
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/10°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2106 1 | ||||
|
100 мкА, 1 мА 10 мА 100 мА |
0,1 нА 1 нА 10 нА 100 нА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) мкА/мА |
±(1^10-2^Х + 0,6^10-3^Хд) мкА/мА |
|
св. 5 Гц до 10 Гц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) мкА/мА |
±(0,35^10-2^Х + 0,6^10-3^Хд) мкА/мА | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА |
±(0,15^10-2^Х + 0,6^10-3^Хд) мкА/мА | ||
|
св. 5 до 10 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА |
±(0,3^10-2^Х + 0,6^10-3^Хд) мкА/мА | ||
|
1А |
1мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) А |
±(1^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 Гц до 10 Гц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,35^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,3^10-2^Х + 0,6^10-3^Хд) А | ||
|
3 А |
1 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) А |
±(1^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 Гц до 10 Гц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,35^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,23^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,3^10-2^Х + 0,6^10-3^Хд) А | ||
|
10 А |
10 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,4^10-3^Хд) А |
±(1^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 Гц до 10 Гц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А |
±(0,35^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,15^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,15^10-2^Х + 0,4^10-3^Хд) А |
±(0,3^10-2^Х + 0,6^10-3^Хд) А | ||
Продолжение таблицы 6б
|
1 |
2 |
3 |
4 |
5 |
|
VERDO MB2107 1 | ||||
|
100 мкА 1 мА 10 мА 100 мА 1 А |
0,1 нА 1 нА 10 нА 100 нА 1 мкА |
от 3 до 5 Гц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА/А |
±(1^10-2^Х + 0,6^10-3^Хд) мкА/мА/А |
|
св. 5 до 10 Гц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА/А |
±(1^10-2^Х + 0,6^10-3^Хд) мкА/мА/А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА/А |
±(1^10-2^Х + 0,6^10-3^Хд) мкА/мА/А | ||
|
св. 5 до 10 кГц включ. |
±(0,1^10-2^Х + 0,4^10-3^Хд) мкА/мА/А |
±(0,3^10-2^Х + 0,6^10-3^Хд) мкА/мА/А | ||
|
3 А |
1 мкА |
от 3 до 5 Гц включ. |
±(0,23^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 до 10 Гц включ. |
±(0,46^10-2^Х + 0,8^10-3^Хд) А |
±(0,3^10-2^Х + 1,2^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,23^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,23^10-2^Х + 0,4^10-3^Хд) А |
±(0,3^10-2^Х + 0,6^10-3^Хд) А | ||
|
10 А |
10 мкА |
от 3 до 5 Гц включ. |
±(0,15^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А |
|
св. 5 до 10 Гц включ. |
±(0,3^10-2^Х + 0,8^10-3^Хд) А |
±(0,3^10-2^Х + 1,2^10-3^Хд) А | ||
|
св. 10 Гц до 5 кГц включ. |
±(0,15^10-2^Х + 0,4^10-3^Хд) А |
±(0,15^10-2^Х + 0,6^10-3^Хд) А | ||
|
св. 5 до 10 кГц включ. |
±(0,3^10-2^Х + 0,8^10-3^Хд) А |
±(0,6^10-2^Х + 1,2^10-3^Хд) А | ||
|
Примечание 1 - пределы допускаемых основных погрешностей указаны для синусоидального входного сигнала >1% от предела измерений и >10мкА. Единицы измерений допускаемых погрешностей мкА, мА или А , в зависимости от выбранного предела измерений. | ||||
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 1 | |||
|
100 мкА 1 мА 10 мА 100 мА 1 А |
1 нА 0,1 мкА 0,1 мкА 1 мкА 10 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) мкА/мА/А |
|
св. 5 до 20 Гц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) мкА/мА/А | ||
|
св. 20 Гц до 10 кГц включ. |
±(0,2^10-2^Х + 0,4^10-3^Хд) мкА/мА/А | ||
|
3 А |
10 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) А |
|
св. 5 до 20 Гц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) А | ||
|
св. 20 Гц до 10 кГц включ. |
±(0,25^10-2^Х + 0,4^10-3^Хд) А | ||
|
10 А |
100 мкА |
от 3 до 5 Гц включ. |
±(1^10-2^Х + 0,3^10-3^Хд) А |
|
св. 5 до 20 Гц включ. |
±(0,5^10-2^Х + 0,3^10-3^Хд) А | ||
|
св. 20 Гц до 10 кГц включ. |
±(0,3^10-2^Х + 0,4^10-3^Хд) А | ||
Примечание
1 - пределы допускаемых основных погрешностей указаны для синусоидального входного сигнала >1% от предела измерений и >10мкА. Единицы измерений допускаемых погрешностей мкА, мА или А , в зависимости от выбранного предела измерений.
|
Таблица 7 а - ' |
Метрологические характеристики при измерении частоты периодических сигналов. | |||
|
Диапазоны напряжения переменного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
VERDO MB2101, МВ2102 1 | ||||
|
от 100 мВ до 750 В |
от 5 до 10 Гц включ. |
100 мкГц |
±(0,5^10-3^Х + 0,2^10-3^Хд) Гц |
±(0,5^10-4^Х + 0,2^10-4^Хд) Гц |
|
св. 10 до 100 Гц включ. |
1 мГц |
±(0,1^10-3^Х + 0,2^10-3^Хд) Гц |
±(0,1^10-4^Х + 0,2^10-4^Хд) Гц | |
|
св. 100 Гц до 100 кГц включ. |
10 мГц |
±(0,5^10-3^Х + 0,8^10-4^Хд) Гц/кГц |
±(0,5^10-4^Х + 0,8^10-5^Хд) Гц/кГц | |
|
св. 100 кГц до 1 МГц |
10 Гц |
±(0,5^10-3^Х + 0,8^10-4^Хд) кГц/МГц |
±(0,5^10-4^Х + 0,8^10-5^Хд) кГц/МГц | |
|
Примечания 1 - пределы допускаемых основных погрешностей приведены для входного синусоидального или прямоугольного сигнала свыше 100 мВ. Для входного сигнала от 10 до 100 мВ значение погрешности увеличить в 10 раз. Единицы измерений допускаемых | ||||
погрешностей Гц, кГц или МГц, в зависимости от выбранного предела измерений или измеряемой величины.
|
Таблица 7б - Метрологические характеристики п |
ри измерении частоты периодических сигналов. | |||
|
Диапазоны напряжения переменного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемых основных относительных погрешностей |
Пределы допускаемых дополнительных относительных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
V |
ERDO MB2106 1 | |||
|
от 100 мВ до 750 В |
от 2 до 10 Гц включ. |
10 мкГ ц |
±0,10 % |
±0,0002 % |
|
св. 10 до 100 Гц включ. |
100 мкГ ц |
±0,03 % |
±0,0002 % | |
|
св. 100 Гц до 1 кГц включ. |
1 мГц |
±0,10 % |
±0,0002 % | |
|
св. 1 до 10 кГц включ. |
10 мГц |
±0,10 % |
±0,0002 % | |
|
св. 10 до 100 кГц включ. |
100 мГц |
±0,10 % |
±0,0002 % | |
|
св. 100 до 300 кГц включ. |
1 Гц |
±0,10 % |
±0,0002 % | |
|
св. 300 кГц до 1 МГц включ. |
1 Гц |
±0,10 % |
±0,0002 % | |
|
V |
ERDO MB2107 1 | |||
|
от 100 мВ до 750 В |
от 2 до 10 Гц включ. |
10 мкГ ц |
±0,100 % |
±0,0002 % |
|
св. 10 до 100 Гц включ. |
100 мкГ ц |
±0,030 % |
±0,0002 % | |
|
св. 100 Гц до 1 кГц включ. |
1 мГц |
±0,012 % |
±0,0002 % | |
|
св. 1 до 10 кГц включ. |
10 мГц |
±0,012 % |
±0,0002 % | |
|
св. 10 до 100 кГц включ. |
100 мГц |
±0,012 % |
±0,0002 % | |
|
св. 100 до 300 кГц включ. |
1 Гц |
±0,012 % |
±0,0002 % | |
|
Примечания 1 - пределы допускаемых основных погрешностей приведены для входного синусоидального или прямоугольного сигнала свыше 100 мВ. Для входного сигнала от 10 до 100 мВ значение погрешности увеличить в 10 раз. | ||||
|
Диапазон измерений |
Единица младшего разряда |
Пределы допускаемых абсолютных погрешностей |
|
VERDO MB2105 1 | ||
|
от 3 до 10 Гц включ. |
10 мкГ ц |
±(0,5^10-3^Х + 0,5^10-3) Гц |
|
св. 10 до 100 Гц включ. |
100 мкГ ц |
±(0,1^10-3^Х + 0,1^10-2) Гц |
|
св. 100 до 1000 Гц включ. |
1 мГц |
±(0,5^10-2^Х + 0,2^10-2) Гц |
|
св. 1 до 10 кГц включ. |
10 мГц |
±(0,5^10-2^Х + 0,2^10-4) кГц |
|
св. 10 до 100 кГц включ. |
100 мГц |
±(0,5^10-2^Х + 0,2^10-3) кГц |
|
св. 100 до 300 кГц включ. |
1 Гц |
±(0,5^10-2^Х + 0,2^10-2) кГц |
|
св.300 кГц до 1000 кГц |
1 Гц |
±(0,5^10-2^Х + 0,2^10-2) кГц |
|
Примечания 1 - пределы допускаемых основных погрешностей приведены для входного синусоидального или прямоугольного сигнала свыше 100 мВ. Для входного сигнала от 10 до 100 мВ значение погрешности увеличить в 10 раз. | ||
|
Предел измерений |
Измерительныйток |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
VERDO MB2105 | |||
|
1 нФ |
10 мкА |
±(1^10-2^Х + 0,5^10-2^Хд) нФ |
±(0,2^10-3^Х + 0,1^10-3^Хд) нФ |
|
10 нФ |
10 мкА |
±(0,5^10-2^Х + 0,1^10-2^Хд) нФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) нФ |
|
100 нФ |
10 мкА |
±(0,5^10-2^Х + 0,1^10-2^Хд) нФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) нФ |
|
1 мкФ |
100 мкА |
±(0,5^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) мкФ |
|
10 мкФ |
100 мкА |
±(0,5^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) мкФ |
|
100 мкФ |
1 мА |
±(0,5^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) мкФ |
|
1 мФ |
10 мА |
±(0,5^10-2^Х + 0,1^10-2^Хд) мФ |
±(0,1^10-3^Х + 0,2^10-4^Хд) мФ |
|
10 мФ |
10 мА |
±(1^10-2^Х + 0,5^10-2^Хд) мФ |
±(0,2^10-3^Х + 0,1^10-3^Хд) мФ |
|
VERDO MB2106 | |||
|
1 нФ |
10 мкА |
±(1^10-2^Х + 0,5^10-2^Хд) нФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) нФ |
|
10 нФ |
10 мкА |
±(1^10-2^Х + 0,1^10-2^Хд) нФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) нФ |
|
100 нФ |
10 мкА |
±(1^10-2^Х + 0,1^10-2^Хд) нФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) нФ |
|
1 мкФ |
100 мкА |
±(1^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мкФ |
|
10 мкФ |
100 мкА |
±(1^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мкФ |
|
100 мкФ |
1 мА |
±(1^10-2^Х + 0,1^10-2^Хд) мкФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мкФ |
|
1 мФ |
10 мА |
±(1^10-2^Х + 0,2^10-2^Хд) мФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мФ |
|
10 мФ |
10 мА |
±(1^10-2^Х + 0,5^10-2^Хд) мФ |
±(0,2^10-3^Х + 0,1^10-4^Хд) мФ |
|
Предел измерений |
Измерительныйток |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных относительных погрешностей/1°С |
|
VERDO MB2107 | |||
|
1 нФ |
10 мкА |
±(1^10-2^Х + 0,5^10’2^Хд) нФ |
±0,02 % |
|
10 нФ |
10 мкА |
±(0,5^10’2^Х + 0,1^10’2^Хд) нФ |
±0,02 % |
|
100 нФ |
10 мкА |
±(0,5^10-2^Х + 0,1^10’2^Хд) нФ |
±0,02 % |
|
1 мкФ |
100 мкА |
±(0,5^10’2^Х + 0,1^10’2^Хд) мкФ |
±0,02 % |
|
10 мкФ |
100 мкА |
±(0,5^10-2^Х + 0,1^10’2^Хд) мкФ |
±0,02 % |
|
100 мкФ |
1 мА |
±(0,5^10-2^Х + 0,1^10’2^Хд) мкФ |
±0,02 % |
|
1 мФ |
10 мА |
±(0,5^10’2^Х + 0,1^10’2^Хд) мФ |
±0,02 % |
|
10 мФ |
10 мА |
±(1^10-2^Х + 0,5^10’2^Хд) мФ |
±0,02 % |
Таблица 9 - Метрологические характеристики VERDO MB2101, МВ2102 при измерении периода следования импульсов.
|
Диапазоны напряжения переменного 1,2 тока 1,2 |
Диапазон частот |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей 3 |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С 3 |
|
от 100 мВ до 750 В |
от 1 до 10 мкс включ. |
0,1 нс |
±(0,1^10-3^Х + 0,8^10’4^Хд) мкс |
±(0,1^10-4^Х + 0,8^10’5^Хд) мкс |
|
св. 10 мкс до 10 мс включ. |
1 нс |
±(0,1^10-3^Х + 0.8^10-4^Хд) мкс/мс |
±(0,1^10-4^Х + 0,8^10’5^Хд) мкс/мс | |
|
св. 10 до 100 мс включ. |
1 мкс |
±(0,1^10-3^Х + 0,2^10’3^Хд) мс |
±(0,1^10-4^Х + 0,2^10’4^Хд) мс | |
|
св. 100 до 200 мс |
10 мс |
±(0,5^10-3^Х + 0,2^10’3^Хд) мс |
±(0,5^10-4^Х + 0,2^10-4^Хд) мс |
Примечания
-
1 - пределы допускаемых основных погрешностей приведены для режима работы «Slow».
-
2 - ограничение частоты до 40кГц, либо скорость нарастания <3х107 Вольт-Гц.
-
3 - единицы измерений допускаемых погрешностей мкс или мс, в зависимости от выбранного предела измерений или измеряемой величины.
|
Диапазон электрического сопротивления |
Диапазон температуры |
Пределы допускаемых абсолютных погрешностей |
|
от 18,529 до 390,48 Ом |
от -200 до +850 °С |
±0,05 °С |
|
Примечания Термопреобразователи сопротивления с номинальными статическими характеристиками Pt10O по ГОСТ 6651-2009 | ||
Примечание для таблиц 2 - 10:
Х - измеренное значение; Хд - предел измерений
Таблица 11 -Технические
|
Наименование характеристики |
VERDO MB2101 |
VERDO MB2102 |
VERDO MB2105 |
VERDO MB2106, VERDO MB2107 |
|
Разрядность дисплея |
4^ |
4'Г |
5^ |
6^ |
|
Интерфейсы подключения к ПК |
USB Device (опционально: или RS232C) |
USB Device + RS232C |
USB Device, USB Host, RS232C, LAN. (опционально: GPIB, HANDLER) | |
|
Потребляемая мощность, В^А, не более |
10 |
30 | ||
|
Питание от сети переменного тока |
от 198 до 242 В (с предохранителем 500 мА) 1 от 47,5 до 52,5 Гц | |||
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более |
от +18 до +28 80 | |||
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более |
от 0 до +40 90 | |||
|
Примечание 1 - возможно питание от сети переменного тока в диапазоне от 99 до 121 В частотой от 47,5 до 52,5 Гц при использовании предохранителя номиналом 1 А. | ||||
