Номер по Госреестру СИ: 92825-24
92825-24 Модули ввода-вывода аналоговых сигналов
(RITMeX DA-RT-FMC)
Назначение средства измерений:
DA-RT-FMC
Модули ввода-вывода аналоговых сигналов RITMeX
(далее - модули) предназначены для измерений и воспроизведения сигналов напряжения постоянного тока.
Внешний вид.
Модули ввода-вывода аналоговых сигналов
Рисунок № 1
Общие сведения
Дата публикации - 07.08.2024
Срок свидетельства - 06.08.2029
Номер записи - 194647
ID в реестре СИ - 1418011
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "РИТМ-К" (ООО "РИТМ-К")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1799 от 2024.08.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Модули ввода-вывода аналоговых сигналов (RITMeX DA-RT-FMC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РИТМ-К" (ООО "РИТМ-К")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92825-24 06.08.2029 |
Модули ввода-вывода аналоговых сигналов, RITMeX DA-RT-FMC Общество с ограниченной ответственностью "РИТМ-К" (ООО "РИТМ-К") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Модули ввода-вывода аналоговых сигналов (RITMeX DA-RT-FMC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули ввода-вывода аналоговых сигналов (RITMeX DA-RT-FMC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Модули работают в составе программно-аппаратного окружения КПМ РИТМ в составе ОСРВ, среды моделирования Engee или Simulink, и IP ядра FPGA.
Программное обеспечение (ПО) состоит из двух частей: из встроенного и прикладного ПО.
Метрологически значимым является встроенное программное обеспечение и все метрологические характеристики модуля нормированы с учётом влияния данного ПО. Данное ПО устанавливается в электронный блок модуля контроля параметров на заводе-изготовителе во время производственного цикла. Внутреннее ПО записывается во внутреннюю память модуля на стадии производства при помощи специального программатора и в процессе эксплуатации не доступно, что исключает возможность несанкционированной корректировки и настройки, приводящей к искажениям результатов измерений. Доступ к ПО через интерфейсы связи отсутствует. Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационные данные прикладного ПО | ||
|
Идентификационное наименование программного обеспечения |
Engee |
Simulink |
|
Номер версии (идентификационный номер) ПО, не ниже |
24.4.0 |
24.1.0.2537033 |
|
Цифровой идентификатор ПО |
- |
- |
|
Идентификационные данные внутреннего ПО | ||
|
Идентификационное наименование программного обеспечения |
FPGA | |
|
Номер версии (идентификационный номер) ПО, не ниже |
vl.5.3-25 | |
|
Цифровой идентификатор ПО |
- | |
|
Алгоритм вычисления цифрового идентификатора ПО |
- | |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации в разделе «Подготовка к работе».Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ RITMeX DA-RT-FMC Модуль ввода-вывода аналоговых сигналов. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «РИТМ-К» (ООО «РИТМ-К») ИНН 7713497525
Юридический адрес: 127644, г. Москва, вн. тер. г. муниципальный округ Дмитровский, ул. Ижорская, д. 15, помещ. 8/2, ком. 11/1
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: (495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия модулей основан на аналого-цифровом преобразовании сигналов напряжения постоянного тока и цифро-аналоговом преобразовании сигналов напряжения постоянного тока.
Модули имеют 16 аналоговых каналов измерения и 16 аналоговых каналов воспроизведения сигналов напряжения постоянного тока.
устанавливаемой в разъем программируемой логической
Конструктивно модули выполнены на плате, ANSI/VITA 57.1 FPGA Mezzanine Card платы на базе интегральной схемы (ПЛИС).
нанесения заводского номера
Общий внешний вид модуля с указанием места представлен на рисунке 1.

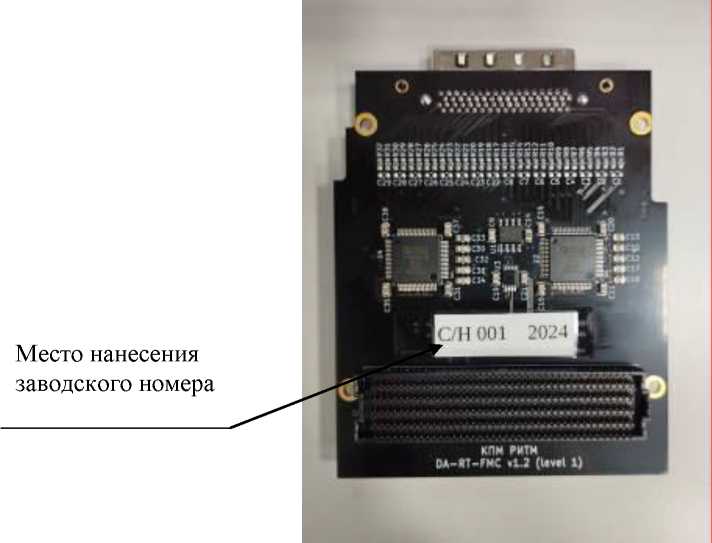

Рисунок 1 - Внешний вид модуля с указанием места нанесения заводского номера
Пломбирование не предусмотрено.
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль ввода-вывода аналоговых сигналов |
RITMeX DA-RT-FMC |
1 шт. |
|
Паспорт |
RITMeX DA-RT-FMC ПС |
1 экз. |
|
Клеммный модуль с кабелем под разъем VHDCI 68 |
RITMeX DA-RT-FMC Terminal |
1 шт. |
модулей приведены в таблице 2.
Таблица 2 -
|
Количество каналов |
Диапазоны аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой приведенной погрешности в рабочих условиях, % от диапазона, ± | |
|
на входе |
на выходе | ||
|
16 |
от -5 до + 5 В от -10 до +10 В |
16 бит |
0,25 |
|
16 |
14 бит |
от -5 до + 5 В от -10 до +10 В |
0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия:
|
от +5 до +50 до 95 от 84,0 до 106,7 |
