Установки являются изделием, позволяющим определять параметры многофазного потока флюида без его предварительной сепарации.

Для определения параметров среды используется рентгеновское излучение, которое основанным на рентгеновской трубке. Обработка полученных финальных результатов производится в блоке вычислителя из следующих основных частей: технологический блок, блок блок представляет собой блок-бокс с установленным технологическим оборудованием и предназначен для приема нефтегазоводяной смеси, направления её через многофазный расходомер Варг, формирования измерительной информации по массовому расходу, плотности и обводнённости жидкости, объемному расходу и давлению газа, температуре жидкости и газа и последующего сброса этой смеси в коллектор.

В состав технологического блока входят:

• - блок-бокс с освещением, отоплением, приточно-вытяжной вентиляцией;

• -  арматурный узел (АУ), состоящий из многофазного расходомера Варг, трубопроводной обвязки, дренажной системы, пробоотборного устройства, запорной арматуры, рамы. Принцип работы АУ технологического блока заключается в измерении параметров нефтегазоводяной смеси (далее - НГВС) при помощи расходомера Варг, с последующим их преобразованием в данные, которые передаются в блок контроля и управления. Длительность измерений определяется в зависимости от конкретных условий: дебита скважин, способа добычи, состояния разработки месторождения и других условий;

  состоящий из трубопроводной обвязки, переключателя скважин многоходового схемой установки). Исходный поток скважин трубопроводам поступает в

• - арматурный узел переключения скважин, дренажной системы, запорной арматуры, рамы и (ПСМ) (если он предусмотрен технологической нефтегазоводяной смеси по присоединенным от

технологический блок на арматурный узел переключения скважин. При помощи переключателя скважин (ПСМ), а при его отсутствии, при помощи электроприводной арматурой исходный поток одной из скважин направляется в АУ где проходит через расходомер Варг для измерения параметров многофазного потока;

- приборы КИПиА: манометр, термометр, датчик давления, датчик температуры и другие приборы необходимые для технологического контроля, а также газоанализаторы, охранно-пожарная сигнализация и система пожаротушения (если предусмотрена требованиями к составу установки).

Блок контроля и управления представляет собой блок-бокс с установленным оборудованием системы электроснабжения установки, системы контроля и управления, системы связи, системы охранно-пожарной сигнализации и системы пожаротушения (если предусмотрена техническим заданием).

В состав БКУ (если он предусмотрен требованиями к составу установки) входит:

• - блок-бокс с освещением, отоплением, приточно-вытяжной вентиляцией и системой кондиционирования, включающий в себя:

• - рабочее место оператора, представляющее собой персональный компьютер (ПК) со специальным программным обеспечением для обработки информации, получаемой от многофазного расходомера Варг и вывода результатов измерения параметров многофазных потоков на монитор;

• - шкаф распределительный (ШР), представляющий собой навесной или напольный электрический шкаф с электрическими компонентами для учета и распределения электрической энергии потребителям;

• - шкаф контроля и управления (ШКУ), представляющий собой навесной или напольный электрический шкаф с электрическими компонентами для подачи электропитания приборам КИПиА и получения сигналов от приборов КИПиА и информации от многофазного расходомера Варг на ПК оператора, предназначен для обработки сигналов от приборов КИПиА, расходомера Варг и управления приводами;

• - шкаф охранно-пожарной сигнализации (ШОПС) (если он предусмотрен требованиями к составу установки), представляющий собой навесной электрический шкаф с электрическими компонентами для подачи электропитания приборам охранно-пожарной сигнализации, получения от них сигналов и передачи в ШКУ);

• - шкаф связи (ШС) (если он предусмотрен требованиями к составу установки), представляющий собой навесной электрический шкаф с электрическими компонентами для передачи информации в системы верхнего уровня;

• - автоматизированная система пожаротушения (АСПТ) (если она предусмотрена требованиями к составу установки);

• - кондиционер (если он предусмотрен требованиями к составу установки).

Заводской номер установок наносится типографским методом или гравировкой на табличку, которая крепится снаружи у входа в блок технологический. Формат нанесения заводского номера - цифровой.

Общий вид установок и место обозначения заводского номера приведены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение защитных пломб осуществляется на узлы расходомера многофазного Варг, входящего в состав установок (блок детектирования, блок излучателя, рентгензащита), в соответствии с его описанием типа.

Установка имеет фирменную табличку, соответствующую требованиям ГОСТ 12971, размещенную на видном месте снаружи у входа в блок технологический.

Установка групповая автоматизированная

измерителькая ВАРГА

ВАРГ-А-Н-8-100-200-10-УХЛ1-0001

Н£«Т 36*3-00190018831 2022 Ту

Зм М А01Ш

Год выпуска: 2022

не Оолп 19000 иг

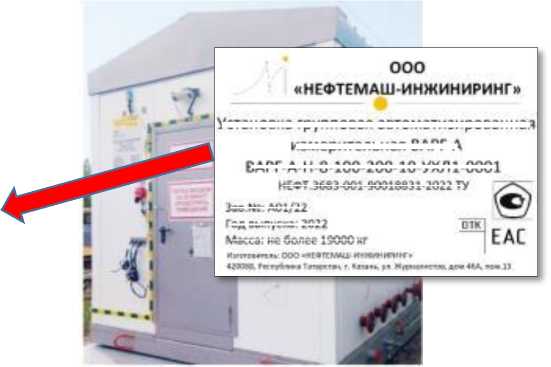

Рисунок 1 - Общий вид установок и место обозначения заводского номера (указано стрелкой)

Структура записи условного обозначения установок, в зависимости от типоразмера и варианта исполнения:

Пример условного обозначения установки:

ВАРГ-А-Н-10-100-200-63-УХЛ1-0001 НЕФТ.3683-001-90018831-2022ТУ

Комплектность установки приведена в таблице 4.

Таблица 4 - Комплектность

Метрологические и основные технические характеристики расходомеров, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

таблицы 3
