Сведения о средстве измерений: 92800-24 Пирометр

Номер по Госреестру СИ: 92800-24
92800-24 Пирометр
(Mikro PV 11)

Назначение средства измерений:
Пирометр Mikro PV 11 (далее по тексту - пирометр), предназначен для бесконтактных измерений температуры поверхностей твердых тел по их собственному тепловому излучению.

сертификация программного обеспечения

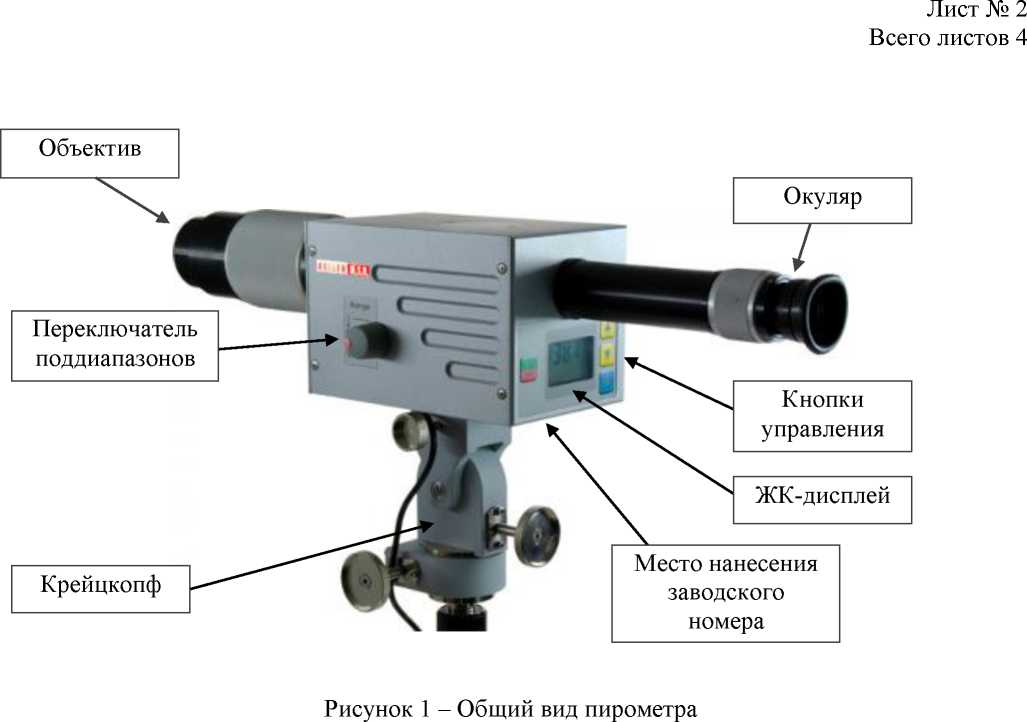

Внешний вид. Пирометр, http://oei-analitika.ru рисунок № 1
Внешний вид.
Пирометр
Рисунок № 1

Общие сведения

Дата публикации - 20.12.2024
Срок свидетельства -
Номер записи - 194624
ID в реестре СИ - 1417956
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - KELLER HCW GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1773 от 2024.08.02 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Пирометр (Mikro PV 11)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений KELLER HCW GmbH

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92800-24

Пирометр, Mikro PV 11
KELLER HCW GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
92790-24

Пирометр, CellaPort PT 120 AF4
KELLER HCW GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
92790-24

Пирометр, CellaPort PT 120 AF4
KELLER HCW GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
92790-24

Пирометр, CellaPort PT 120 AF4
KELLER HCW GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год

Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Кто поверяет Пирометр (Mikro PV 11)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИОФИ"
(RA.RU.311485)
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Пирометр (Mikro PV 11)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Пирометр функционирует под управлением встроенного программного обеспечения (далее по тексту - ПО), размещенного внутри неразъемного корпуса. ПО осуществляет функции настройки и контроля работы пирометра в процессе измерений, обработки результатов измерений.

    ПО записано в энергонезависимой памяти микропроцессора. Несанкционированный доступ к ПО и измерительной информации исключен конструктивным исполнением прибора.

    Предусмотрена возможность передачи данных на ПК через USB-порт. Для обработки данных на ПК может быть использовано ПО CellaView, которое не является метрологически значимым.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Пирометр Mikro PV 11. Руководство по эксплуатации», раздел 6 «Выполнение измерений».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

    Правообладатель

    KELLER HCW GmbH, Германия

    Адрес: Carl-Keller-StraBe 2-10, 49479, Ibbenburen, German

    Телефон: +49 (0) 5451 850

    Web-сайт: www.keller.de

    E-mail: its@keller.de

    Изготовитель

    KELLER HCW GmbH, Германия
    Адрес: Carl-Keller-StraBe 2-10, 49479, Ibbenburen, German
    Телефон: +49 (0) 5451 850
    Web-сайт: www.keller.de
    E-mail: its@keller.de

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    E-mail: vniiofi@vniiofi.ru

    Правообладатель

    KELLER HCW GmbH, Германия
    Адрес: Carl-Keller-StraBe 2-10, 49479, Ibbenburen, German
    Телефон: +49 (0) 5451 850
    Web-сайт: www.keller.de
    E-mail: its@keller.de

    Принцип действия пирометра основан на сравнении яркости исследуемого тела и внутреннего источника радиации.

    Пирометр представляет собой оптико-электронное устройство, состоящее из: объектива, фокусирующего излучение объекта на термоэлектрический приемник, и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометра обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее (ж/к) в виде цифрового сигнала текущего значения измеряемой температуры объекта. На корпусе пирометра расположены ж/к дисплей и функциональные кнопки.

    Прибор оснащен увеличивающей оптической системой и предназначен для измерений температуры мелких и мельчайших объектов в диапазоне от +700 °C до +2900 °C.

    В комплект пирометра входит приспособление для центрирования крейцкопф.

    Общий вид пирометра представлен на рисунке 1.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Пломбирование пирометра не предусмотрено.

    Заводской номер в виде цифрового обозначения зав.№ 04/00346 нанесен методом цифровой лазерной печати на шильдик, расположенный на нижней панели корпуса пирометра. Место нанесения заводского номера представлено на рисунке 1.

    Внешний вид. Пирометр (Mikro PV 11), http://oei-analitika.ru

    Таблица 3 - Комплектность

    Наименование

    Обозначение

    Количество

    Пирометр

    Mikro PV 11

    1 шт.

    Крейцкопф

    PB 06/R

    1 шт.

    Штекерный блок питания

    -

    1 шт.

    Футляр для хранения и переноски

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от +700,0 до +2900,0

    Пределы допускаемой относительной погрешности измерений температуры, %:

    - в поддиапазоне от +700 °С до +800 °С включ.

    ± 1,5

    - в поддиапазоне св. +800 °С до +2000 °С включ.

    ± 0,6

    - в поддиапазоне св. +2000 °С до +2900 °С

    ± 2,0

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Разрешающая способность дисплея, °С

    1

    Отклонение настройки, °С:

    - при +1000 °C;

    1,5

    - при +2000 °C;

    5,0

    - при +3000 °C

    10,0

    Воспроизводимость, °С

    3

    Расстояние до объекта измерения, м: - без дополнительной линзы;

    1

    - с дополнительными линзами (диоптрии +1, +2, +4 дптр.);

    от 0,2 до 1

    - для объектов диаметром 1 мм

    5

    Минимальный размер пятна визирования, мм: - на расстоянии 1 м;

    0,3

    - на расстоянии 0,2 м (с дополнительными линзами)

    0,1

    Поддиапазоны измерений температуры, °С: - I

    от +700 до +800

    - II

    от +780 до +950

    - III

    от +900 до +1100

    - IV

    от +1050 до +1500

    - V

    от +1450 до +2100

    - VI

    от +2000 до +3000

    Спектральная чувствительность, нм:

    - поддиапазон I

    от 500 до 670

    - поддиапазон II

    от 620 до 670

    - поддиапазоны Ш - VI

    от 650 до 670

    Габаритные размеры, включая объектив, мм, не более

    - длина

    470

    - ширина

    105

    - высота

    105

    Масса, кг, не более

    2,4

    Электропитание от штекерного блока питания, В

    15

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +10 до +45

    - относительная влажность воздуха (без конденсации), %, не более

    95

    - атмосферное давление, кПа

    от 96 до 104
