Сведения о средстве измерений: 92772-24 Анализаторы пыли автоматические

Номер по Госреестру СИ: 92772-24
92772-24 Анализаторы пыли автоматические
(Борей-РМ)

Назначение средства измерений:
Анализаторы пыли автоматические Борей-РМ (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений концентраций общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0.

сертификация программного обеспечения
Внешний вид. Анализаторы пыли автоматические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы пыли автоматические
Рисунок № 1
Внешний вид. Анализаторы пыли автоматические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы пыли автоматические
Рисунок № 2
Внешний вид. Анализаторы пыли автоматические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы пыли автоматические
Рисунок № 3
Внешний вид. Анализаторы пыли автоматические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Анализаторы пыли автоматические
Рисунок № 4
Внешний вид. Анализаторы пыли автоматические, http://oei-analitika.ru рисунок № 5
Внешний вид.
Анализаторы пыли автоматические
Рисунок № 5
Внешний вид. Анализаторы пыли автоматические, http://oei-analitika.ru рисунок № 6
Внешний вид.
Анализаторы пыли автоматические
Рисунок № 6

Общие сведения

Дата публикации - 31.07.2024
Срок свидетельства - 30.07.2029
Номер записи - 194610
ID в реестре СИ - 1417898
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

LS1,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Сенсоматика" (ООО "Сенсоматика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Бесплатный

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1754 от 2024.07.30 ПРИКАЗ_Об утверждении типов средств измерений (23)

Наличие аналогов СИ: Анализаторы пыли автоматические (Борей-РМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Сенсоматика" (ООО "Сенсоматика")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92772-24
30.07.2029
Анализаторы пыли автоматические, Борей-РМ
Общество с ограниченной ответственностью "Сенсоматика" (ООО "Сенсоматика") (РОССИЯ г. Москва)
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы пыли автоматические (Борей-РМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • LS1
  • 5 5 0 0 5 5 0

    Стоимость поверки Анализаторы пыли автоматические (Борей-РМ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, хранение, отображение и передача результатов измерений на внешние устройства, а также управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    PM SOFT

    Номер версии (идентификационный номер) ПО

    не ниже v.2.5

    Номер реестровой записи в Едином реестре Российских программ

    20845

    Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы руководства по эксплуатации и паспорта анализатора методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование изделия по назначению» документа СНМК.413316.001 РЭ «Анализатор пыли автоматический Борей-РМ. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пп. 3.1.2, 4.45);

    Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

    СНМК.413316.001ТУ «Анализатор пыли автоматический Борей-РМ. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Сенсоматика» (ООО «Сенсоматика»)

    ИНН 7708334780

    Адрес юридического лица: 107140, г. Москва, ул. Краснопрудная, д. 12/1, стр. 1, эт. 3, помещ. 15, ком. 4Б

    Изготовитель

    Общество с ограниченной ответственностью «Сенсоматика» (ООО «Сенсоматика») ИНН 7708334780
    Адрес юридического лица: 107140, г. Москва, ул. Краснопрудная, д. 12/1, стр. 1, эт. 3, помещ. 15, ком. 4Б
    Адрес места осуществления деятельности: 107140, г. Москва, ул. Краснопрудная, д. 12/1, стр. 1, эт. 3, помещ. 15, ком. 4Б

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
    Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

    Правообладатель

    Общество с ограниченной ответственностью «Сенсоматика» (ООО «Сенсоматика»)
    ИНН 7708334780
    Адрес юридического лица: 107140, г. Москва, ул. Краснопрудная, д. 12/1, стр. 1, эт. 3, помещ. 15, ком. 4Б

    К настоящему типу относятся анализаторы модификаций LS1, LS3, LSIm.

    Принцип действия - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами света. Луч от источника света просвечивает измерительный объем, через который прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность светового импульса пропорциональна размеру частиц, количество импульсов соответствует количеству частиц. По измеренной интенсивности рассеянного излучения и количеству импульсов производится расчет массовой концентрации общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0 с учетом известной плотности пыли.

    Конструктивно анализаторы выполнены в виде моноблока, в корпусе которого расположены датчик пыли, пробоотборный насос с контрольным расходомером для прокачки воздушной пробы и компьютерный блок, также дополнительно датчики температуры и влажности анализируемого воздуха. Для отбора пробы вне помещения на пробоотборный вход анализаторов устанавливается сборный пробоотборник с устройством подогрева для осушения воздушной пробы. Проба подается в измерительный объем анализатора при стандартной температуре, заданной по умолчанию. На корпусе анализаторов предусмотрены пробоотборные штуцера для пропускания воздушной пробы, разъемы USB для подключения клавиатуры и компьютерной мыши, разъем HDMI для подключения монитора.

    Датчик пыли состоит из измерительного объема, источника света (лазер), фотоприемника, оптической системы, формирующей лазерный луч, и оптической системы, фокусирующей рассеянный частицами свет на фотоприемник.

    Результаты измерений отображаются одновременно в измерительных каналах TSP, РМ10, РМ2.5, РМ1.0. Данные с анализатора могут передаваться на внешние устройства через интерфейсы связи RS-232, RS-485 и RJ-45. Через интерфейсы RS-232, RS-485 данные передаются по протоколу Modbus RTU, через RJ-45 - по протоколу Modbus TCP.

    Питание анализаторов осуществляется от сети переменного тока.

    Анализаторы применяются для непрерывного мониторинга и могут быть установлены в системы соответствующих постов контроля.

    Модификации отличаются объемным расходом отбираемой воздушной пробы и наличием встроенного дисплея. Модификации LS1 и LS3 выпускаются со встроенным дисплеем, модификация LSIm может быть с дисплеем или без него. В случае отсутствия встроенного дисплея, данные отображаются на подключенном мониторе.

    Общий вид анализаторов представлен на рисунках 1 и 2.

    Внешний вид. Анализаторы пыли автоматические (Борей-РМ), http://oei-analitika.ru

    а) вид лицевой панели

    Внешний вид. Анализаторы пыли автоматические (Борей-РМ), http://oei-analitika.ru

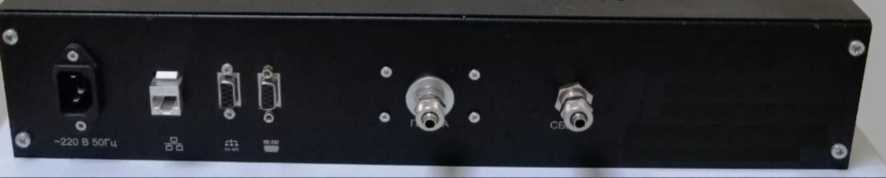

    б) вид задней панели

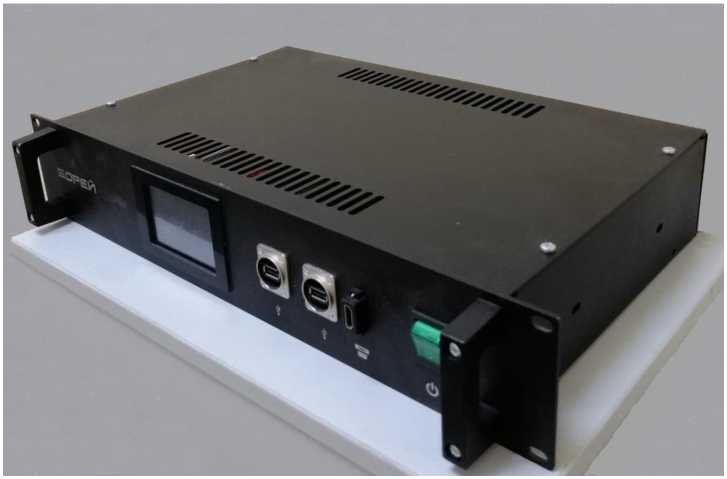

    Рисунок 1 - Общий вид анализаторов модификаций LS1 и LS3

    Внешний вид. Анализаторы пыли автоматические (Борей-РМ), http://oei-analitika.ru

    а) вид лицевой панели

    Внешний вид. Анализаторы пыли автоматические (Борей-РМ), http://oei-analitika.ru

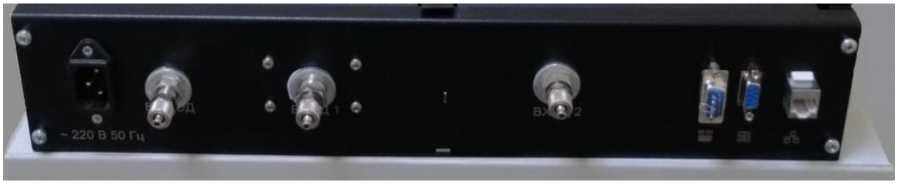

    б) вид задней панели

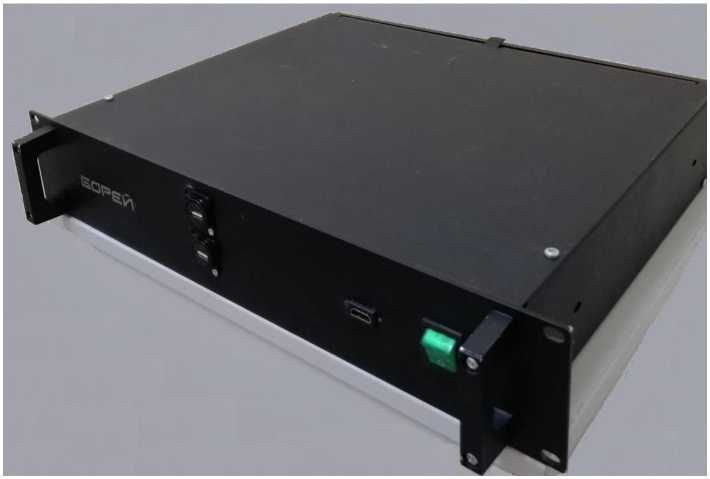

    Рисунок 2 - Общий вид анализатора модификации LSIm (без дисплея)

    Идентификационные данные анализаторов (тип, модификация, серийный номер и год изготовления) включены в маркировку, наносимую методом термопечати на пластиковый шильд, который крепится клеевым способом на заднюю панель анализатора. Серийный номер указывается в четырехзначном буквенно-цифровом формате (модификации LS1 и LS3) или в шестизначном цифровом формате (модификация LSIm). Маркировка показана на рисунке 3.

    Внешний вид. Анализаторы пыли автоматические (Борей-РМ), http://oei-analitika.ru

    Рисунок 3 - Маркировка анализаторов

    Место нанесения серийного номера

    J

    В настройки рисунке 4.

    анализаторах предусмотрена пломбировка для ограничения доступа к местам (регулировки) в виде специальных наклеек. Места установки пломб показаны на

    Места пломбировки

    Внешний вид. Анализаторы пыли автоматические (Борей-РМ), http://oei-analitika.ru

    Рисунок 4 - Схема пломбировки анализаторов от несанкционированного доступа

    Нанесение знака поверки непосредственно на анализаторы не предусмотрено.


    Таблица 4 - Комплектность анализатора

    Наименование

    Обозначение

    Количество

    Анализатор пыли автоматический Борей-РМ

    -

    1 шт.

    Шнур сетевой

    -

    1 шт.

    Руководство по эксплуатации

    СНМК.413316.001 РЭ

    1 экз.

    Паспорт

    СНМК.413316.001 ПС

    1 экз.

    Примечание - Модификация анализатора указывается при заказе


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений массовой концентрации общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0, мг/м3

    от 0,001 до 100

    Пределы допускаемой приведенной* погрешности измерений массовой концентрации общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0 при измерении до 0,1 мг/м3 включ., %

    ±20

    Пределы допускаемой относительной погрешности измерений массовой концентрации общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0 при измерении св. 0,1 мг/м3, %

    ±20

    Номинальный объемный расход отбираемой воздушной пробы для модификации, дм3/мин:

    LS1

    1,20

    LS3

    2,83

    LSIm

    3,00

    Пределы допускаемой относительной погрешности объемного расхода отбираемой воздушной пробы, %

    ±5

    * Приведенная погрешность измерений массовой концентрации пыли нормирована

    относительно верхней границы данного интервала измерений.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон размеров регистрируемых частиц пыли, мкм

    от 0,2 до 40

    Собственный фон, мг/м3, не более

    0,001

    Параметры питания от сети переменного тока:

    напряжение переменного тока, В

    от 207 до 253

    частота переменного тока, Гц

    от 49 до 51

    Потребляемая мощность, В^А, не более

    150

    Габаритные размеры модификаций, мм, не более:

    LS1, LS3

    высота

    90

    ширина

    450

    длина

    270

    LSIm

    высота

    90

    ширина

    450

    длина

    370

    Масса модификаций, кг, не более:

    LS1, LS3

    10

    LSIm

    12

    Наименование характеристики

    Значение

    Условия эксплуатации:

    температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +35 °С, %, не более

    атмосферное давление, кПа

    от +4 до +50

    95

    от 84 до 106,7
