Номер по Госреестру СИ: 92701-24
92701-24 Измерители-регуляторы температуры сухих трансформаторов
(LD-B10-220EF)
Назначение средства измерений:
Измерители-регуляторы температуры сухих трансформаторов LD-B10-220EF (далее по тексту - регуляторы или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в цифровые сигналы, а также для контроля и регулирования рабочей температуры сухих трансформаторов.
Внешний вид.
Измерители-регуляторы температуры сухих трансформаторов
Рисунок № 1
Внешний вид.
Измерители-регуляторы температуры сухих трансформаторов
Рисунок № 2
Общие сведения
Дата публикации - 26.07.2024
Срок свидетельства - 24.07.2029
Номер записи - 194545
ID в реестре СИ - 1417814
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Fujian LEAD Automatic Equipment Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1718 от 2024.07.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители-регуляторы температуры сухих трансформаторов (LD-B10-220EF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Измерители-регуляторы температуры сухих трансформаторов (LD-B10-220EF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители-регуляторы температуры сухих трансформаторов (LD-B10-220EF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса регулятора, и недоступное для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
SG1-C029 |
|
Номер версии ПО, не ниже |
не ниже 1.00 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на Измерители-регуляторы температуры сухих трансформаторов LD-B10-220EF, разработанный Fujian LEAD Automatic Equipment Co., Ltd.
Правообладатель
Fujian LEAD Automatic Equipment Co., Ltd., Китай
Адрес: Building 1#, Nanling Branch Road NO.1, Minhou Economic and Technological Development Zone, Fuzhou city, Fujian province
Телефон/Факс: 18905903369
Web-сайт: https://fjldfp.diytrade.com
Изготовитель
Fujian LEAD Automatic Equipment Co., Ltd., Китай
Адрес: Building 1#, Nanling Branch Road NO.1, Minhou Economic and Technological
Development Zone, Fuzhou city, Fujian province
Телефон/Факс: 18905903369
Web-сайт: https://fjldfp.diytrade.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Fujian LEAD Automatic Equipment Co., Ltd., Китай
Адрес: Building 1#, Nanling Branch Road NO.1, Minhou Economic and Technological Development Zone, Fuzhou city, Fujian province
Телефон/Факс: 18905903369
Web-сайт: https://fjldfp.diytrade.com
Принцип работы регуляторов состоит в следующем: измеренный аналоговый сигнал с подключенных ТС поступает на вход вторичного преобразователя, где он преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в цифровой сигнал, соответствующий измеряемой температуре, который отображается на встроенном дисплее приборов. Далее, на основе измеренной температуры формируются сигналы управления внешними исполнительными устройствами.
Регуляторы состоят из вторичного преобразователя и подключенных к нему ТС. Вторичные преобразователи конструктивно выполнены в металлическом прямоугольном монтажном шкафе. Внутри шкафа расположены платы с микропроцессором и дисплейным модулем, а также разъемы для подключения ТС, питания регуляторов, устройств сигнализации и управления. На лицевой панели регулятора расположены два 8-сегментных цифровых индикатора: 1-разрядный индикатор для отображения обозначения ТС (A, B, C, D, E), 4-х разрядный индикатор для отображения результатов измерений соответствующего датчика. На лицевой панели шкафа также расположены клавиши управления регулятором. На обратной панели шкафа располагается отверстие для вывода кабелей ТС, питания и подключаемых устройств.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.
Общий вид ТС из состава регуляторов представлен на рисунке 1. Общий вид вторичного преобразователя из состава регуляторов с указанием места нанесения заводского номера представлен на рисунке 2.
место нанесения заводского номера

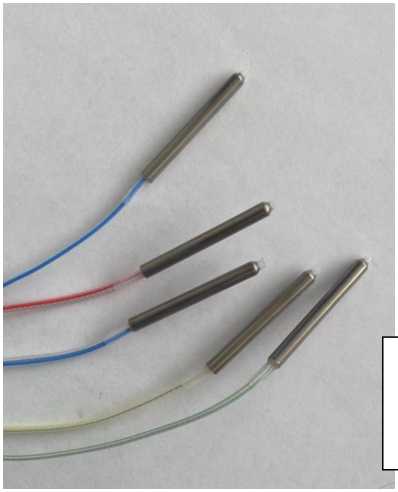

Рисунок 1 - Общий вид ТС из состава регуляторов

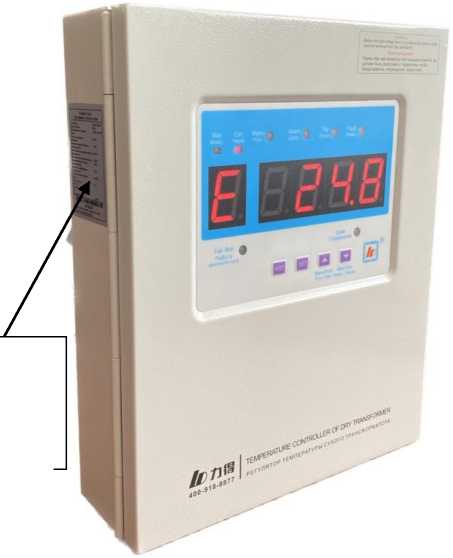

Рисунок 2 - Общий вид регуляторов с указанием места нанесения заводского номера
Пломбирование измерителей-регуляторов сухих трансформаторов LD-B10-220EF не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной на боковую панель шкафа прибора. Конструкция регуляторов не предусматривает нанесение знака поверки на средство измерений.
Таблица 4 - Комплектность регуляторов
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регулятор температуры сухих трансформаторов |
LD-B10-220EF |
1 шт. |
|
Термопреобразователь сопротивления |
A, B, C, D, E |
5 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
наносится на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Метрологические и основные технические характеристики измерителей-регуляторов температуры сухих трансформаторов LD-B10-220EF приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +240 |
|
Пределы допускаемой приведенной погрешности измерений температуры вторичного преобразователя регулятора, % (от диапазона измерений) |
±0,5 |
|
Класс допуска ТС регулятора по ГОСТ 6651-2009 |
В |
|
Допуск ТС по ГОСТ 6651-2009, °С |
±(0,3+0,005-|t|) |
|
Примечания:
Аип - пределы допускаемой погрешности измерений температуры вторичного преобразователя, выраженные в °C; Апп - допуск ТС, °C. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешающая способность измерений температуры, °C |
0,1 |
|
параметры электрического питания:
|
от 187 до 242 50 |
|
Габаритные размеры корпуса регулятора, мм, не более |
260x320x84 |
|
Габаритные размеры ТС, мм, не более |
04x40 |
|
Масса регулятора, кг |
5,0 |
|
Рабочие условия эксплуатации:
|
от -25 до +55 95 |
|
Средняя наработка на отказ, ч, не менее |
45000 |
|
Средний срок службы, лет, не менее |
5 |
Комплектность средства измерений
Таблица 4 - Комплектность регуляторов
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регулятор температуры сухих трансформаторов |
LD-B10-220EF |
1 шт. |
|
Термопреобразователь сопротивления |
A, B, C, D, E |
5 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
