Номер по Госреестру СИ: 92699-24
92699-24 Дефектоскопы вихретоковые многоканальные
(СКАВИС)
Внешний вид.
Дефектоскопы вихретоковые многоканальные
Рисунок № 1
Внешний вид.
Дефектоскопы вихретоковые многоканальные
Рисунок № 2
Внешний вид.
Дефектоскопы вихретоковые многоканальные
Рисунок № 3
Внешний вид.
Дефектоскопы вихретоковые многоканальные
Рисунок № 4
Внешний вид.
Дефектоскопы вихретоковые многоканальные
Рисунок № 5
Общие сведения
Дата публикации - 25.07.2024
Срок свидетельства - 24.07.2029
Номер записи - 194543
ID в реестре СИ - 1417812
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СКАВИС,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПАНАТЕСТ" (ООО "ПАНАТЕСТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1718 от 2024.07.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Дефектоскопы вихретоковые многоканальные (СКАВИС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПАНАТЕСТ" (ООО "ПАНАТЕСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92699-24 24.07.2029 |
Дефектоскопы вихретоковые многоканальные, СКАВИС Общество с ограниченной ответственностью "ПАНАТЕСТ" (ООО "ПАНАТЕСТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Дефектоскопы вихретоковые многоканальные (СКАВИС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АНК" (RA.RU.310566) | 3 | 1 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Дефектоскопы вихретоковые многоканальные (СКАВИС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) Scavis Scan предназначено для установки настроек, регистрации результатов контроля, отображения сигнала в режиме реального времени, сбора и сохранения данных при работе со сканером. ПО Scavis Probe предназначено для установки настроек, регистрации результатов контроля, отображения сигнала в режиме реального времени, сбора и сохранения данных при работе с ручными и внутритрубными датчиками. ПО Scavis Viewer предназначено для обработки сохраненных данных.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Scavis Scan |
Scavis Probe |
Scavis Viewer |
|
Номер версии (идентификационный номер) ПО |
v03.01.33 и выше |
v01.01.04 и выше |
v03.01.15 и выше |
|
Цифровой идентификатор ПО |
- | ||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Руководство по эксплуатации. Дефектоскоп вихретоковый многоканальный СКАВИС», раздел «Запись данных».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.66-022-62131178-2023 «Дефектоскоп вихретоковый многоканальный СКАВИС. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ») ИНН 7722689569
Юридический адрес: 111020, г. Москва, вн.тер.г. Муниципальный Округ
Лефортово, ул. 2-я Синичкина, д. 9А, стр. 9
Телефон: +7 (495) 120-03-32
Web-сайт: www.panatest.ru
Е-mail: mail@panatest.ru
Изготовитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ») ИНН 7722689569Адрес: 111020, г. Москва, вн.тер.г. Муниципальный Округ Лефортово, ул. 2-я Синичкина, д. 9А, стр. 9
Телефон: +7 (495) 120-03-32
Web-сайт: www.panatest.ru
Е-mail: mail@panatest.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
Е-mail: vniiofi@vniiofi.ru
Правообладатель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ») ИНН 7722689569Юридический адрес: 111020, г. Москва, вн.тер.г. Муниципальный Округ
Лефортово, ул. 2-я Синичкина, д. 9А, стр. 9
Телефон: +7 (495) 120-03-32
Web-сайт: www.panatest.ru
Е-mail: mail@panatest.ru
Принцип действия дефектоскопов основан на вихретоковом методе неразрушающего контроля.
В контролируемом изделии происходит возбуждение вихревых токов посредством обмотки возбуждения на вихретоковом преобразователе (далее - преобразователе). При наличии дефектов контуры вихревых токов разрываются, образуя поля рассеяния дефектов. Сигналы, обусловленные полями рассеяния дефектов, принимаются измерительной обмоткой преобразователя, усиливаются, детектируются, из них выделяется информационный сигнал - фаза и амплитуда. Далее сигнал поступает на вход системы регистрации электронного блока дефектоскопа и отображается на экране компьютера.
Дефектоскоп состоит из следующих основных частей: электронный блок, преобразователь (сканер и/или ручной датчик и/или внутритрубный датчик в соответствии с заказом), аккумулятор, компьютер (мини-компьютер/ноутбук/промышленный компьютер в соответствии с заказом).
Заводской номер в виде цифрового обозначения наносится методом цифровой лазерной печати на этикетку, расположенную на задней поверхности электронного блока дефектоскопа.
Нанесение знака поверки на средство измерений и пломбирование не предусмотрено.

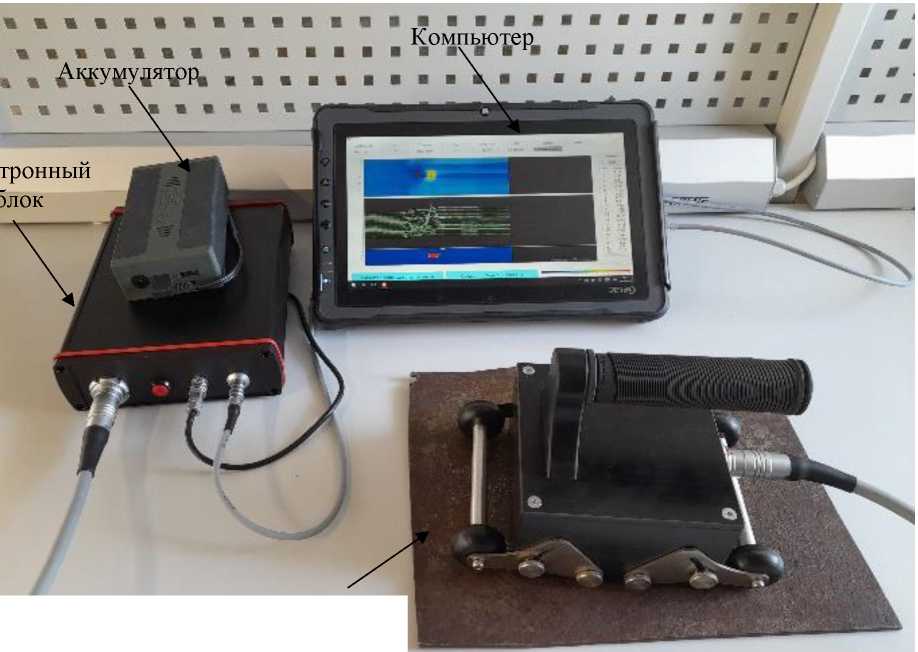

Фотография общего вида дефектоскопа представлена на рисунке 1. Схема с указанием места нанесения заводского номера представлены на рисунке 2.
i
л
Преобразователь (сканер)
Рисунок 1 - Общий вид дефектоскопов

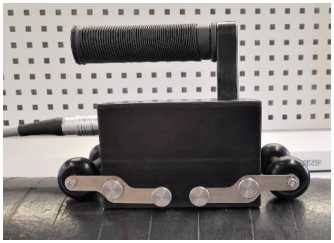

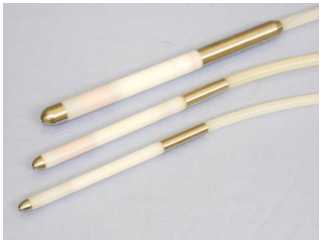

Сканер Ручной датчик Внутритрубный датчик
Рисунок 2 - Общий вид преобразователей

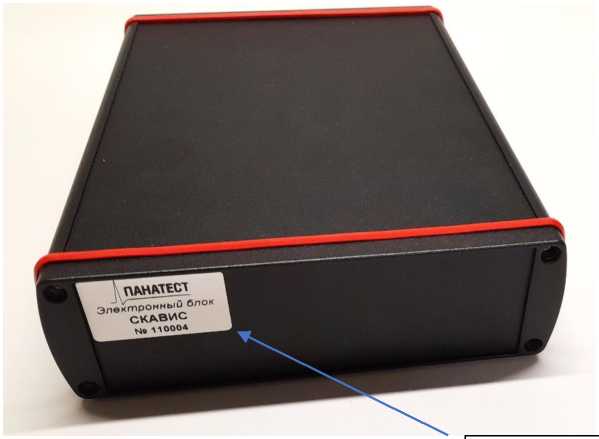

Место нанесения заводского номера
Рисунок 3 - Обозначение места нанесения заводского номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп вихретоковый многоканальный: - электронный блок |
СКАВИС |
1 шт. |
|
- вихретоковый преобразователь* |
- |
1 шт. |
|
- компьютер* |
- |
1 шт. |
|
- аккумулятор |
1 шт. | |
|
USB кабель |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Количество и тип в соответствии с заказом. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины дефектов, мм * |
от 0,5 до 10,0 |
|
Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм, в поддиапазоне*:
|
±0,1 ±0,3 |
|
Порог чувствительности к поверхностным дефектам (минимальная глубина выявляемых дефектов), мм * |
0,1 |
|
Диапазон измерений глубины дефектов, % от толщины стенки ** |
от 5 до 100 |
|
Пределы допускаемой относительной погрешности измерений глубины дефектов, % от толщины стенки ** |
±5 |
|
Разрешающая способность (по поверхности контроля), мм ** |
10 |
|
* Для преобразователей типа ручной датчик ** Для преобразователей типа сканер и внутритрубный датчик | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон установки частоты возбуждения тока, Гц |
от 3 до 50000 |
|
Количество каналов* |
от 1 до 256 |
|
Диапазон показаний глубины поверхностных дефектов, мм |
от 0,1 до 10,0 |
|
Максимальная толщина стенки трубы (для преобразователя типа сканер), мм, не более |
30 |
|
Средний срок службы, лет |
10 |
|
Параметры электрического питания: - напряжение от сети постоянного тока, В |
12 |
|
Габаритные размеры электронного блока дефектоскопа, мм, не более: - высота |
400 |
|
- ширина |
400 |
|
- длина |
500 |
|
Масса электронного блока дефектоскопа, кг, не более |
12 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -30 до +65 |
|
* В соответствии с заказом |
