Сведения о средстве измерений: 92646-24 Расходомеры электромагнитные

Номер по Госреестру СИ: 92646-24
92646-24 Расходомеры электромагнитные
(LD)

Назначение средства измерений:
Расходомеры электромагнитные LD (далее - расходомеры) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей, пульп и суспензий, а также для использования в составе других средств измерения, в том числе приборов и систем учёта тепловой энергии и измерительных системах.

сертификация программного обеспечения

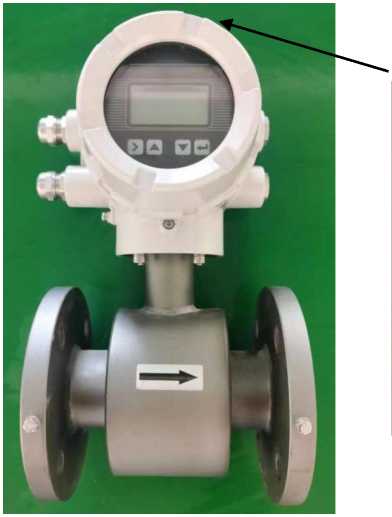

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1

Общие сведения

Дата публикации - 20.07.2024
Срок свидетельства - 18.07.2029
Номер записи - 194504
ID в реестре СИ - 1417744
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "Dandong Top Electronics Instrument (Group) Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.

Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1684 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Расходомеры электромагнитные (LD)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Dandong Top Electronics Instrument (Group) Co., Ltd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92646-24
18.07.2029
Расходомеры электромагнитные, LD
"Dandong Top Electronics Instrument (Group) Co., Ltd" (КИТАЙ )
ОТ
МП
5 лет

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры электромагнитные (LD)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Расходомеры электромагнитные (LD)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных энергонезависимой памяти.

средств. ПО хранится в

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.

Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DDTOP LD EM

Номер версии (идентификационный номер) ПО

Q53F3XXX

Примечание - Где «Х» может принимать значение от 0 до 9 и не относится к метрологически

значимой части ПО.


Знак утверждения типа

Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.

Расположение маркировочной таблички показано на рисунке 1.

расходомер элеетромагнитный

LD-

температура OKpyiiaioiiteii сред! рабочая температура маркировка взрывозащиты класс защиты .________

коэффициент прибора^' " верхний предел измерений дата изготовления i",

в:

*!

= ч*

Рисунок 1 - Внешний вид расходомеров электромагнитных LD и место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных энергонезависимой памяти.

средств. ПО хранится в

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.

Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DDTOP LD EM

Номер версии (идентификационный номер) ПО

Q53F3XXX

Примечание - Где «Х» может принимать значение от 0 до 9 и не относится к метрологически

значимой части ПО.

Метрологические и технические характеристики

Таблица 2 -

Наименование параметра

Значения

Номинальный диаметр, DN

от 15 до 1400

Диапазон измерений объёмного расхода жидкости, м3

от 0,07 до 55390

Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, %

±(0,5 + 0,1/V)

±1,0 (для DN < 20)

Примечание - V - скорость потока измеряемой жидкости, м/с.

Таблица 3 - Технические характеристики

Наименование параметра

Значения

Удельная электрическая проводимость среды, мкСм/см, не менее

30

Выходные сигналы:

- токовый, мА

от 4 до 20

- частотный, кГц

2 (по умолчанию)

5 (максимальный)

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

50/60 ± 1

- напряжение постоянного тока, В

от 21,6 до 26,4

Потребляемая мощность, не более:

- переменного тока, В^А

10

- постоянного, Вт

10

Габаритные размеры, мм, не более:

- высота

1200

- ширина

1500

- длина

1600

Масса, кг, не более

890

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015

IP67 / IP68

Маркировка взрывозащиты

0/1Ex ia/db IIC Т6...Т2

Ga/Gb X

Наименование параметра

Условия эксплуатации:

  • - максимальное давление измеряемой среды, МПа

  • - температура измеряемой среды, °С

  • - температура окружающей среды блока электроники, °С:

жидко-кристаллический (LCD) дисплей OLED-дисплей

  • - температура окружающей среды ППР, °С

  • - относительная влажность для блока электроники при t = 35 °С, %

- относительная влажность для ППР при температуре плюс 35 °С, %

- атмосферное давление, кПа

Средняя наработка на отказ, ч

Средний срок службы, лет

Значения

26

от -20 до +180

от -10 до +55 от -30 до +55 от -30 до +80 до 80, без конденсации влаги до 97, без конденсации влаги от 84,0 до 106,7

100 000

10

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1.4 руководства по эксплуатации 000.00.008.РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Техническая документация «Dandong Top Electronics Instrument (Group) Co., Ltd», КНР.

Правообладатель

«Dandong Top Electronics Instrument (Group) Co., Ltd», КНР

Адрес: No.10, Huanghai Street, Dandong City, Liaoning Province, 118000, China Телефон: +86-415-6226466

Web-сайт: www.ddtop.com

Изготовитель

«Dandong Top Electronics Instrument (Group) Co., Ltd», КНР
Адрес: No.10, Huanghai Street, Dandong City, Liaoning Province, 118000, China Телефон: +86-415-6226466
Web-сайт: www.ddtop.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

«Dandong Top Electronics Instrument (Group) Co., Ltd», КНР
Адрес: No.10, Huanghai Street, Dandong City, Liaoning Province, 118000, China Телефон: +86-415-6226466
Web-сайт: www.ddtop.com

Принцип работы расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведённое системой электромагнитных катушек электромагнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объёмного расхода жидкости и объёма жидкости в потоке.

Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и электронного преобразователя (далее - блока электроники).

Первичный измерительный преобразователь расхода представляет собой отрезок трубы (патрубок), внутренняя поверхность которого, выполнена из немагнитного диэлектрического материала. В изолированной от измеряемой среды части патрубка расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей электропроводящей жидкостью

Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции:

  • - вычисление объёмного расхода и объёма жидкости (в одном или двух направлениях потока);

  • - индикацию результатов измерений объёмного расхода и объёма, а также параметров в различных единицах;

  • - самодиагностику неисправностей и их индикацию;

  • - передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.

Общий вид расходомеров электромагнитных LD представлен на рисунке 1.

Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.

Расположение маркировочной таблички показано на рисунке 1.

Внешний вид. Расходомеры электромагнитные (LD), http://oei-analitika.ru

расходомер элеетромагнитный

LD-

температура OKpyiiaioiiteii сред! рабочая температура маркировка взрывозащиты класс защиты .________

коэффициент прибора^' " верхний предел измерений дата изготовления i",

в:

*!

= ч*

Рисунок 1 - Внешний вид расходомеров электромагнитных LD и место нанесения знака утверждения типа и заводского номера


Таблица 4 -

Наименование

Обозначение

Количество

Расходомер электромагнитный

LD

1 шт.

Руководство по эксплуатации

000.00.008.РЭ

1 экз.

Паспорт

000.00.008.ПС

1 экз.


Таблица 2 -

Наименование параметра

Значения

Номинальный диаметр, DN

от 15 до 1400

Диапазон измерений объёмного расхода жидкости, м3

от 0,07 до 55390

Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, %

±(0,5 + 0,1/V)

±1,0 (для DN < 20)

Примечание - V - скорость потока измеряемой жидкости, м/с.

Таблица 3 - Технические характеристики

Наименование параметра

Значения

Удельная электрическая проводимость среды, мкСм/см, не менее

30

Выходные сигналы:

- токовый, мА

от 4 до 20

- частотный, кГц

2 (по умолчанию)

5 (максимальный)

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

50/60 ± 1

- напряжение постоянного тока, В

от 21,6 до 26,4

Потребляемая мощность, не более:

- переменного тока, В^А

10

- постоянного, Вт

10

Габаритные размеры, мм, не более:

- высота

1200

- ширина

1500

- длина

1600

Масса, кг, не более

890

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015

IP67 / IP68

Маркировка взрывозащиты

0/1Ex ia/db IIC Т6...Т2

Ga/Gb X

Наименование параметра

Условия эксплуатации:

  • - максимальное давление измеряемой среды, МПа

  • - температура измеряемой среды, °С

  • - температура окружающей среды блока электроники, °С:

жидко-кристаллический (LCD) дисплей OLED-дисплей

  • - температура окружающей среды ППР, °С

  • - относительная влажность для блока электроники при t = 35 °С, %

- относительная влажность для ППР при температуре плюс 35 °С, %

- атмосферное давление, кПа

Средняя наработка на отказ, ч

Средний срок службы, лет

Значения

26

от -20 до +180

от -10 до +55 от -30 до +55 от -30 до +80 до 80, без конденсации влаги до 97, без конденсации влаги от 84,0 до 106,7

100 000

10


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
