Номер по Госреестру СИ: 92645-24
92645-24 Анализаторы спектра
(АСНЧ-12)
Назначение средства измерений:
Анализаторы спектра АСНЧ-12 предназначены для измерения среднеквадратичных значений (СКЗ) напряжения и частоты переменного тока в звуковом диапазоне частот.
Внешний вид.
Анализаторы спектра
Рисунок № 1
Внешний вид.
Анализаторы спектра
Рисунок № 2
Внешний вид.
Анализаторы спектра
Рисунок № 3
Общие сведения
Дата публикации - 19.07.2024
Срок свидетельства - 18.07.2029
Номер записи - 194503
ID в реестре СИ - 1417743
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АСНЧ-12, Анализатор спектра АСНЧ-12,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Центр безопасности информации" "МАСКОМ" (ООО "ЦБИ "МАСКОМ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1644 от 2015.12.24 О внесении изменений в ОТ на АИИС КУЭ ЕНЭС ПС 220 кВ "Цементная"
Наличие аналогов СИ: Анализаторы спектра (АСНЧ-12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Центр безопасности информации" "МАСКОМ" (ООО "ЦБИ "МАСКОМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92645-24 18.07.2029 |
Анализаторы спектра, АСНЧ-12 Общество с ограниченной ответственностью "Центр безопасности информации" "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Анализаторы спектра (АСНЧ-12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 53 | 26 | 51 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы спектра (АСНЧ-12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов спектра АСНЧ-12 состоит из:
-
- встроенного ПО, запрограммированного в памяти анализаторов спектра АСНЧ-12;
-
- автономного ПО «Сигнум», устанавливаемого на ПЭВМ.
Встроенное ПО анализаторов спектра АСНЧ-12, располагаемое в энергонезависимой памяти, выполняет функции аналого-цифрового преобразования входных электрических сигналов, управления и передачи данных.
Встроенное ПО анализаторов спектра АСНЧ-12 устанавливается изготовителем или сервисным центром. Конструкция анализаторов спектра АСНЧ-12 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
интерфейсом пользователя, спектра звуковой частоты, а и является метрологически
Автономное ПО «Сигнум» является графическим предназначено для дистанционного управления анализаторами также для хранения и передачи измерительной информации значимым ПО.
к выходу метрологических
Влияние автономного ПО «Сигнум» не приводит характеристик анализаторов спектра АСНЧ-12 за пределы допускаемых значений.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты автономного ПО «Сигнум» «средний» в соответствии с Р 50.2.077-2014.
Значение характеристики
Таблица 1 -
данные автономного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Сигнум» |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.1.24.4 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы формуляра и руководства по эксплуатации типографским способом.Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) анализаторов спектра АСНЧ-12 состоит из:
-
- встроенного ПО, запрограммированного в памяти анализаторов спектра АСНЧ-12;
-
- автономного ПО «Сигнум», устанавливаемого на ПЭВМ.
Встроенное ПО анализаторов спектра АСНЧ-12, располагаемое в энергонезависимой памяти, выполняет функции аналого-цифрового преобразования входных электрических сигналов, управления и передачи данных.
Встроенное ПО анализаторов спектра АСНЧ-12 устанавливается изготовителем или сервисным центром. Конструкция анализаторов спектра АСНЧ-12 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
интерфейсом пользователя, спектра звуковой частоты, а и является метрологически
Автономное ПО «Сигнум» является графическим предназначено для дистанционного управления анализаторами также для хранения и передачи измерительной информации значимым ПО.
к выходу метрологических
Влияние автономного ПО «Сигнум» не приводит характеристик анализаторов спектра АСНЧ-12 за пределы допускаемых значений.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты автономного ПО «Сигнум» «средний» в соответствии с Р 50.2.077-2014.
Значение характеристики
Таблица 1 -
данные автономного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Сигнум» |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.1.24.4 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
от 100 до 12500
Диапазон рабочих частот при измерении напряжения переменного тока, Гц
Таблица 2 - Метрологические характеристики анализаторов спектра АСНЧ-12
Наименование характеристики
|
Диапазон измерений напряжения переменного тока, В |
от 2^10-8 до 4,5 |
|
Пределы допускаемой относительной погрешности измерения напряжения переменного тока, дБ |
± 0,5 |
|
Минимальная ширина полосы пропускания измерительного фильтра, Гц |
1 |
|
Спектральная плотность напряжения собственного шума, не нВ более, -:= ’ ТГц |
20 |
|
Пределы допускаемой относительной погрешности измерения частоты |
± 1^10-4 |
|
Таблица 3 - Технические характеристики анализаторов спектра АСНЧ-12 | |
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (Ш^В^Г), не более, мм |
110x36x185 |
|
Масса, не более, кг |
0,5 |
|
Напряжение питания постоянного тока, В |
5,0 |
|
Подключение к ПЭВМ |
интерфейс USB |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от +10 до +35 |
наносится типографским способом на титульный лист руководства по эксплуатации и на формуляр.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе «Анализатор спектра АСНЧ-12. Руководство по эксплуатации. МСШЕ.468166.014РЭ», в разделе 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Анализатор спектра АСНЧ-12. Технические условия МСШЕ.468166.014ТУ».
Правообладательбезопасности информации
г. муниципальный округ
Общество с ограниченной ответственностью «Центр
«МАСКОМ» (ООО «ЦБИ «МАСКОМ»)
ИНН 7729098893
Юридический адрес: 129090, г. Москва, вн. тер. Красносельский, пер. Живарев, д. 8, стр. 3, помещ. 1/5 Телефон(факс): +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom.ru
Изготовитель
Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ»)ИНН 7729098893
Юридический адрес: 129090, г. Москва, вн. тер. г. муниципальный округ Красносельский, пер. Живарев, д. 8, стр. 3, помещ. 1/5
Адрес места осуществления деятельности: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5 Телефон(факс): +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)ИНН 5407108720
Юридический адрес: 630004, г. Новосибирск, ул. Революции, д. 36
Адрес места осуществления деятельности: 630112, г. Новосибирск, пр-кт Дзержинского, д. 2/1
Телефон (факс): +7(383)278-20-10
Web-сайт: www.ncsm.ru
E-mail: csminfo@ncsm.ru
Правообладатель
безопасности информацииг. муниципальный округ
Общество с ограниченной ответственностью «Центр
«МАСКОМ» (ООО «ЦБИ «МАСКОМ»)
ИНН 7729098893
Юридический адрес: 129090, г. Москва, вн. тер. Красносельский, пер. Живарев, д. 8, стр. 3, помещ. 1/5 Телефон(факс): +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom.ru
Конструктивно анализаторы спектра АСНЧ-12 состоят из электронного блока, щупов осциллографических, кабеля USB A-B, переходника TNC-BNC, заглушки TNC 0 Ом, нагрузки проходной TNC-N 50 Ом. Управление электронным блоком анализаторов и передача результатов измерений осуществляются с помощью управляющей ПЭВМ c использованием USB -интерфейса по кабелю. Электропитание анализатора обеспечивается от USB-порта ПЭВМ напряжением 5,0 В.
Принцип действия анализаторов спектра АСНЧ-12 состоит в предварительной фильтрации, усилении и преобразовании входного электрического напряжения переменного тока в цифровой код посредством аналогово-цифрового преобразования и передачи на внешнюю ПЭВМ для последующей цифровой обработки. Результаты измерений отображаются на дисплее ПЭВМ в виде среднеквадратичных значений (СКЗ) напряжения спектральных компонент в зависимости от частоты.

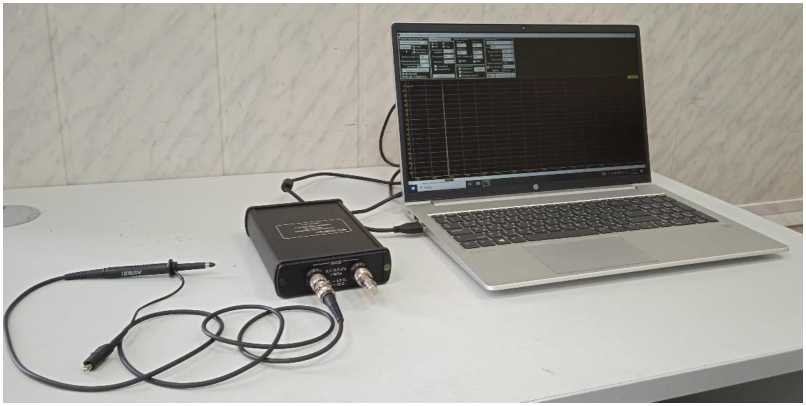

Общий вид анализаторов спектра АСНЧ-12 представлен на рисунке 1.
Место пломбировки анализаторов спектра от несанкционированного доступа, место нанесения заводского номера представлены на рисунке 2.
Рисунок 1 - Общий вид анализаторов спектра АСНЧ-12
Место пломбировки
Место
нанесения заводского номера

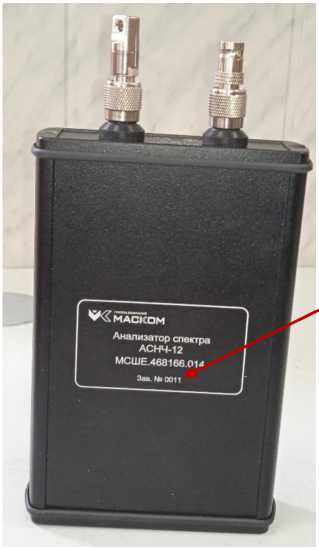

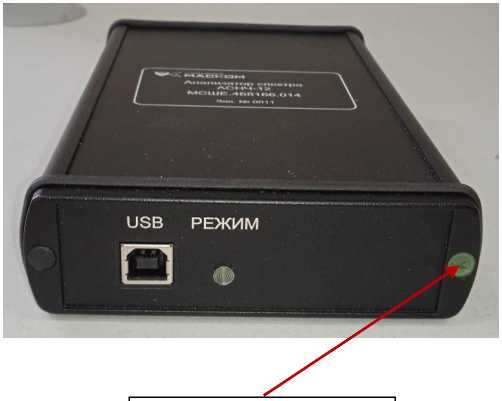

Рисунок 2 - Общий вид анализаторов спектра АСНЧ-12 с указанием мест пломбировки, нанесения заводского номера
