Номер по Госреестру СИ: 92641-24
92641-24 Весы неавтоматического действия
(5Y)
Назначение средства измерений:
Весы неавтоматического действия 5Y (далее - весы) предназначены для измерений массы при статическом взвешивании.
Внешний вид.
Весы неавтоматического действия

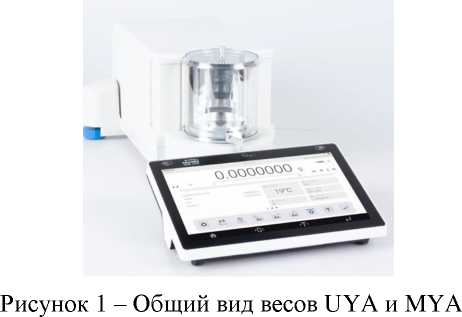

Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия

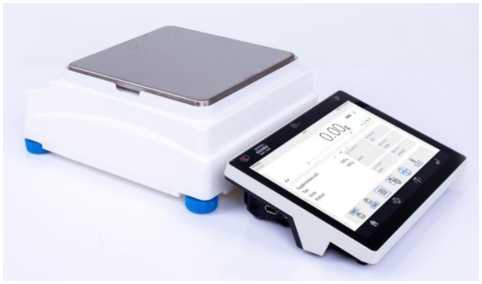

Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Общие сведения
Дата публикации - 20.07.2024
Срок свидетельства - 18.07.2029
Номер записи - 194499
ID в реестре СИ - 1417739
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. 6.UYA, мод. 5Y 82/220.XA.A, мод. 5Y 21.MYA.P, мод. 5Y 2.UYA, 5Y 60.PM, 5Y 520.XA, 5Y 210.XA, 5Y 21.MYA.P,
Производитель
Изготовитель - RADWAG Wagi Elektroniczne Witold Lewandowski
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Весы неавтоматического действия (5Y)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Весы неавтоматического действия (5Y)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СК-СЕРВИС" (RA.RU.314544) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМ" (RA.RU.310581) | 7 | 6 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Весы неавтоматического действия (5Y)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри взвешивающего модуля.
Нормирование метрологических характеристик производится с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационным признаком служит номер версии (идентификационный номер) ПО весов, который отображается по запросу через меню терминала в разделе «О системе».
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО весов |
1.х.х* |
|
*не ниже указанного, где «х» - относится к метрологически не значимой части ПО и принимает значения от 0 до 9 | |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку, расположенную на взвешивающем модуле и типографским способом на титульный лист эксплуатационного документа.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Взвешивание» документа «Весы неавтоматического действия 5Y. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация RADWAG Wagi Elektroniczne Witold Lewandowski, Польша.
ПравообладательRADWAG Wagi Elektroniczne Witold Lewandowski, Польша Адрес: Torunska 5, 26-600 Radom, Poland
Изготовитель
RADWAG Wagi Elektroniczne Witold Lewandowski, Польша Адрес: Torunska 5, 26-600 Radom, PolandТелефон: +48 48 386 60 00
Web-сайт: https://radwag.com, E-mail: export@radwag.com
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55
Е-mail: sittek@mail.ru
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет прежнее среднее пропорциональный обработки и индикации результатов измерений.
ток, протекающий через катушку, до тех пор, пока не восстановится положение механической системы. Компенсационный ток, массе измеряемого груза, поступает в терминал для последующей
Конструктивно весы состоят из взвешивающего модуля и терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемное устройство, грузопередающее устройство, систему электромагнитной компенсации. Терминал содержит контроллер для обработки цифровых данных и сенсорный дисплей для отображения результатов измерений и управления функциями взвешивающего модуля. Общий вид весов представлен на рисунках 1 - 5.
Весы оснащены следующими устройствами и функциями (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- цифровым показывающим устройством с отличающимся делением шкалы (Т.2.5.4);
-
- показывающее устройство с расширением (Т.2.6)
-
- устройством установки по уровню (Т.2.7.1);
-
- устройство установки на нуль (T.2.7.2);
-
- неавтоматическое устройство установки на нуль (T.2.7.2.1);
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- автоматическим устройством установки нуля (Т.2.7.2.3);
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (Т.2.7.3);
-
- устройство тарирования (Т.2.7.4);
-
- неавтоматическим устройством тарирования (Т.2.7.4):
-
- полуавтоматическим устройством тарирования (Т.2.7.4):
-
- автоматическим устройством тарирования (Т.2.7.4):
- устройством уравновешивания тары (Т.2.7.4.1);
- устройством взвешивания тары (Т.2.7.4.2);
- устройством предварительного задания значения массы тары (Т.2.7.5);
- устройством полуавтоматической юстировки чувствительности (4.1.2.5);
- автоматическим устройством юстировки чувствительности (4.1.2.5);
- возможность вывода на печать (4.4.5);
- интерфейсами для связи с периферийными устройствами или другими приборам (5.3.6);
устройством хранения данных (5.5.3).
На весы прикрепляется маркировочная табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- серийный номер;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (е);
- значение действительной цены деления (d);
- знак утверждения типа средств измерений;
- регистрационный номер СИ РФ;
- температурный режим эксплуатации
- параметры электропитания оборудования;
- дата производства.
Модификации весов имеют обозначение вида: 5Y [X1].[X2].[X3].[X4], где:
5Y
X1
X2
-
- обозначение типа;
-
- условное обозначение максимальной нагрузки;
-
- условное обозначение действительной цены деления шкалы и форм-фактор: UYA (0,0001мг с микроаналитической витриной); MYA (0,001мг с микроаналитической витриной); MXA (0,001-0,005мг с аналитической витриной);
XA (0,01-0,1мг с аналитической витриной);
PS (1-10мг с ветрозащитной рамкой);
Х3
PM (10-1000мг).
-
- буква А (может отсутствовать) - обозначение дополнительного оснащения весов
серий с аналитической витриной MXA и XA автоматическими системами (выравнивание по уровню, антистатический ионизатор, автоматические дверцы ветрозащитной витрины);
Х4 - оснащение ветрозащитной витрины дополнительным оборудованием (может отсутствовать):
P (комплект для калибровки пипеток);
S (комплект для взвешивания стентов);
F (комплект для взвешивания фильтров).
Пример маркировочной таблички представлен на рисунке 6.

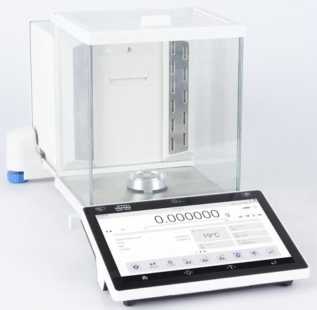

Рисунок 2 - Общий вид весов MXA.A и XA.A

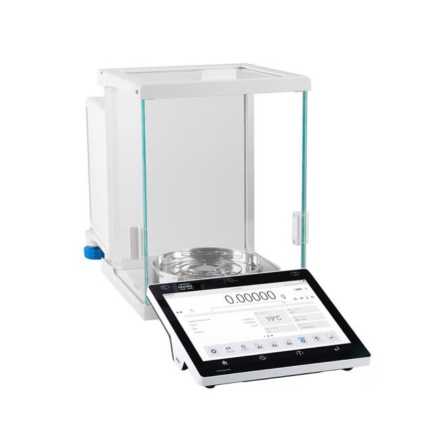

Рисунок 3 - Общий вид весов MXA и XA
Рисунок 4 - Общий вид весов PS

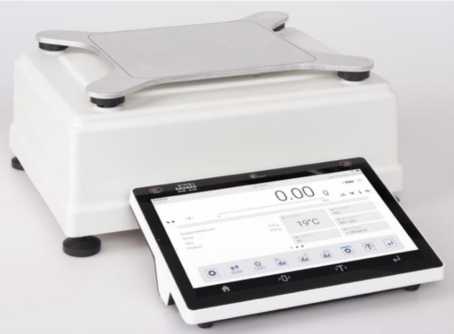

Рисунок 5 - Общий вид весов PM
RADWAG Wagl EleRtrantczne Toruhska 5, 26-600 Radom, Poland Made in Poland (EU)
radwag, com
flbde/5Y21.MYA
757345
*S^21g MinO.lmg d = 0,01pg
МЯВ точности, ! по ГОСТ OIML R 76-1-2011
Госреестр СИ РФ № ХХХХХ-24
13.5- 16VDC/ 700тА (jfy
*10°С/+40°С <80% DATE:01/2024 ^^**7
Рисунок 6 - Пример маркировочной таблички
Маркировочная табличка с серийным номером изготавливается из полимерной пленки, крепится клеевым способом на боковой поверхности взвешивающего модуля и на терминале. Серийный номер имеет цифровой формат, нанесен типографским способом.
Знак поверки в виде наклейки наносится на боковую поверхность взвешивающего модуля.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками (пломбами). Контрольные этикетки наносятся поверх винтов стяжки корпуса и/или места разделения корпуса, а также на технологические отверстия, предназначенные для доступа к элементам настройки весов. В случае вскрытия контрольная этикетка деформируется путем разделения контрольного рисунка, на месте удаления остается не смываемый след от этикетки.
»

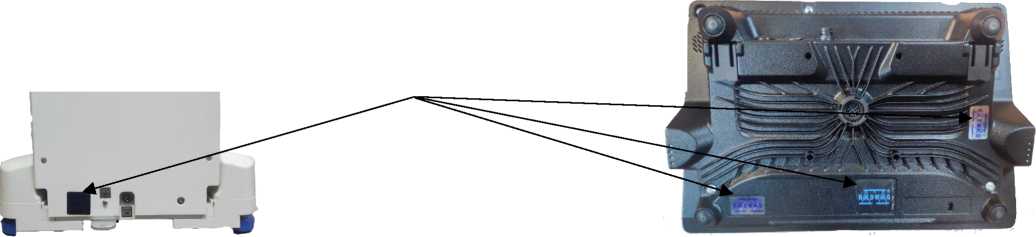

Схема пломбирования контрольными этикетками
i
Рисунок 7 - Схема пломбирования от несанкционированного доступа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
2.UYA |
6.UYA |
2.MYA |
5.MYA |
6.MYA |
6.MXA |
11.MYA | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||||
|
Минимальная нагрузка (Min), мг |
0,01 |
0,1 | |||||
|
Максимальная нагрузка (Мах), г |
2,1 |
6,1 |
2,1 |
5,1 |
6,1 |
6,1 |
11 |
|
Поверочный интервал (е), мг |
1 | ||||||
|
Действительная цена деления шкалы (d), мг |
0,0001 |
0,001 | |||||
|
Пределы допускаемой погрешности весов при первичной поверке (mpe), мг |
±0,5 | ||||||
|
Предел допускаемого |
До 10мг- |
До 30мг- |
До 10мг- |
До 30мг- |
До 30мг- |
До 30мг- |
До 50мг- |
|
0,00035 |
0,0004 |
0,00035 |
0,0012 |
0,0012 |
0,0016 |
0,0016 | |
|
среднеквадратического |
Св. 10мг- |
Св. 30мг- |
Св. |
Св. 30мг- |
Св. 30мг- |
Св. 30мг- |
Св. 50мг- |
|
отклонения (СКО) при |
0,0006 |
0,0008 |
10мг- |
0,0024 |
0,0024 |
0,003 |
0,0035 |
|
нагрузке, мг, не более |
0,0015 | ||||||
|
Число поверочных интервалов (п) |
2100 |
6100 |
2100 |
5100 |
6100 |
6100 |
11000 |
|
Диапазон |
100 % Мах | ||||||
|
уравновешивания тары | |||||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
21.MYA |
21.MXA |
31.MYA |
52.MXA |
53.MXA | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
|
Минимальная нагрузка (Min), мг |
0,1 |
0,5 |
0,1 | ||
|
Максимальная нагрузка (Мах), г |
21 |
21 |
31 |
52 |
53 |
|
Поверочный интервал (е), мг |
1 | ||||
|
Действительная цена деления шкалы (J), мг |
0,001 |
0,005 |
0,001 | ||
|
Пределы допускаемой | |||||
|
погрешности весов при первичной поверке (mpe) в | |||||
|
соответствующих интервалах нагрузки (m), мг: От 0,1 мг до 50 г включ. |
±0,5 |
±0,5 | |||
|
Св. 0,5 мг до 50 г включ. |
- |
±0,5 |
- | ||
|
Св. 50 г |
- |
±1,0 |
±1,0 | ||
|
Предел допускаемого |
До 1г- |
До 1г- |
До 2г- |
До 2г- |
До 2г- |
|
среднеквадратического |
0,0016 |
0,002 |
0,0025 |
0,0034 |
0,0024 |
|
отклонения (СКО) при |
Св. 1г- |
Св. 1г- |
Св. 2г- |
Св. 2г- |
Св. 2г- |
|
нагрузке, мг, не более |
0,004 |
0,005 |
0,0065 |
0,008 |
0,008 |
|
Число поверочных интервалов (п) |
21000 |
21000 |
31000 |
52000 |
53000 |
|
Диапазон уравновешивания |
100 % Мах | ||||
|
тары | |||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
52.XA |
82/220.XA |
110.XA |
120/250.XA |
210.XA | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
|
Минимальная нагрузка (Min), мг |
1 | ||||
|
Максимальная нагрузка (Мах), г |
52 |
220 |
110 |
250 |
210 |
|
Поверочный интервал (е), мг |
1 | ||||
|
Действительная цена деления шкалы (J), мг |
0,01 |
0,01/0,1 |
0,01 |
0,01/0,1 |
0,01 |
|
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 1 мг до 50 г включ. |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
|
Св. 50 г до 52 г включ. |
±1,0 |
- |
- |
- |
- |
|
Св. 50 г до 110 г включ. |
- |
- |
±1,0 |
- |
- |
|
Св. 50 г до 200 г включ. |
- |
±1,0 |
- |
±1,0 |
±1,0 |
|
Св. 200 г |
- |
±1,5 |
- |
±1,5 |
±1,5 |
|
Предел допускаемого |
До 2г- |
До 11г- |
До 5г- |
До 11г- |
До 11г- |
|
среднеквадратического |
0,012 |
0,012 |
0,012 |
0,012 |
0,012 |
|
отклонения (СКО) при |
Св. 2г- |
Св. 11г- |
Св. 5г- |
Св. 11г- |
Св. 11г- |
|
нагрузке, мг, не более |
0,02 |
0,08 |
0,03 |
0,1 |
0,035 |
|
Число поверочных интервалов (п) |
52000 |
220000 |
110000 |
250000 |
210000 |
|
Диапазон уравновешивания тары |
100 % Мах | ||||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
220.XA |
310.XA |
520.XA |
1210.PS |
3000.PS | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
|
Минимальная нагрузка (Min), мг |
10 |
100 | |||
|
Максимальная нагрузка (Мах), г |
220 |
310 |
5200 |
1210 |
3000 |
|
Поверочный интервал (е), мг |
1 |
10 | |||
|
Действительная цена деления шкалы (D), мг |
0,1 |
0,1 |
0,1 |
1 |
1 |
|
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 10 мг до 50 г включ. |
±0,5 |
±0,5 |
±0,5 | ||
|
От 100 мг до 500 г включ. |
- |
- |
- |
±5 |
±5 |
|
Св. 50 г до 200 г включ. |
±1,0 |
±1,0 |
±1,0 |
- |
- |
|
Св. 200 г |
±1,5 |
±1,5 |
±1,5 |
- |
- |
|
Св. 500 г |
- |
- |
- |
±10 |
- |
|
Св. 500 г до 2000 г включ. |
- |
- |
- |
- |
±10 |
|
Св. 2000 г |
- |
- |
- |
- |
±15 |
|
Предел допускаемого |
До 11г- |
До 15г- |
До 25г- |
До 60г- |
До 150г- |
|
среднеквадратического |
0,07 |
0,07 |
0,12 |
0,5 |
0,5 |
|
отклонения (СКО) при |
Св. 11г- |
Св. 15г- |
Св. 25г- |
Св. 60г- |
Св. 150г- |
|
нагрузке, мг, не более: |
0,1 |
0,15 |
0,25 |
1,5 |
1,5 |
|
Число поверочных интервалов (п) |
220000 |
310000 |
520000 |
121000 |
300000 |
|
Диапазон уравновешивания |
100 % Мах | ||||
|
тары | |||||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
210.PS |
360.PS |
600.PS |
750.PS |
1000.PS | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Минимальная нагрузка (Min), мг |
20 | ||||
|
Максимальная нагрузка (Мах), г |
210 |
360 |
600 |
750 |
1000 |
|
Поверочный интервал (е), мг |
10 | ||||
|
Действительная цена деления шкалы (J), мг |
1 | ||||
|
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 20 мг до 50 г включ. |
±5 |
±5 |
±5 |
±5 |
±5 |
|
Св. 50 г до 200 г включ. |
±10 |
±10 |
±10 |
±10 |
±10 |
|
Св. 200 г |
±15 |
±15 |
±15 |
±15 |
±15 |
|
Предел допускаемого среднеквадратического отклонения (СКО), мг, не более |
1 |
1 |
1,5 |
1,5 |
1,5 |
|
Число поверочных интервалов (п) |
21000 |
36000 |
60000 |
75000 |
100000 |
|
Диапазон уравновешивания тары |
100 % Мах | ||||
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
2100.PS |
3500.PS |
4500.PS |
6100.PS |
8100.PS | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Минимальная нагрузка (Min), мг |
500 | ||||
|
Максимальная нагрузка (Мах), г |
2100 |
3500 |
4500 |
6100 |
8100 |
|
Поверочный интервал (е), мг |
100 | ||||
|
Действительная цена деления шкалы (J), мг |
10 | ||||
|
Пределы допускаемой | |||||
|
погрешности весов при первичной поверке (mpe) в | |||||
|
соответствующих интервалах нагрузки (m), мг: От 500 мг до 500 г включ. |
±50 |
±50 |
±50 |
±50 |
±50 |
|
Св. 500 г до 2000 г включ. |
±100 |
±100 |
±100 |
±100 |
±100 |
|
Св. 2000 г |
±150 |
±150 |
±150 |
±150 |
±150 |
|
Предел допускаемого | |||||
|
среднеквадратического отклонения (СКО), мг, не более |
8 |
8 |
8 |
8 |
10 |
|
Число поверочных интервалов (п) |
21000 |
35000 |
45000 |
61000 |
81000 |
|
Диапазон уравновешивания |
100 % Мах | ||||
|
тары | |||||
Таблица 8 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
10100.PS |
10.PM |
15.PM |
20.PM |
25.PM | ||
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II |
I |
II | |||
|
Минимальная нагрузка (Min), мг |
500 |
1000 |
5000 | |||
|
Максимальная нагрузка (Мах), г |
10100 |
10000 |
15000 |
20000 |
25000 | |
|
Поверочный интервал (е), мг |
100 |
1000 | ||||
|
Действительная цена |
10 |
100 | ||||
|
деления шкалы (J), мг | ||||||
|
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 500 мг до 500 г включ. |
±50 | |||||
|
От 1 г до 5000 г включ. |
- |
±50 |
±50 |
±50 |
- | |
|
От 5 г до 5000 г включ. |
- |
- |
- |
- |
±500 | |
|
Св 500 г до 2000 г включ. |
±100 |
- |
- |
- |
- | |
|
Св 2000 г |
±150 |
- |
- |
- |
- | |
|
Св 5000 г |
- |
±100 |
±100 |
±100 |
- | |
|
Св 5000 г до 20000 г включ. |
- |
- |
- |
- |
±1000 | |
|
Св 20000 г |
- |
- |
- |
- |
±1500 | |
|
Предел допускаемого | ||||||
|
среднеквадратического отклонения (СКО), мг, не более |
12 |
10 |
12 |
15 |
100 | |
|
Число поверочных интервалов (п) |
101000 |
100000 |
150000 |
200000 |
25000 | |
|
Диапазон уравновешивания |
100 % Мах | |||||
|
тары | ||||||
Таблица 9 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
35.PM |
50.PM |
60.PM | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
|
Минимальная нагрузка (Min), мг |
5000 | ||
|
Максимальная нагрузка (Мах), г |
35000 |
50000 |
60000 |
|
Поверочный интервал (е), мг |
1000 | ||
|
Действительная цена деления шкалы (D), мг |
100 | ||
|
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 5 г до 5000 г включ. |
±500 |
±500 |
±500 |
|
От 50 г до 50000 г включ. |
- |
- |
- |
|
Св 5000 г до 20000 г включ. |
±1000 |
±1000 |
±1000 |
|
Св 20000 г |
±1500 |
±1500 |
±1500 |
|
Предел допускаемого среднеквадратического отклонения (СКО), мг, не более |
100 |
150 |
150 |
|
Число поверочных интервалов (п) |
35000 |
50000 |
60000 |
|
Диапазон уравновешивания тары |
100 % Мах | ||
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 10 - Технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +40 не более 80 (без конденсата) |
|
Параметры электрического питания через блок питания (адаптер):
|
от 100 до 240 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
36 |
Таблица 11 - Технические
|
Обозначение |
Размер весовой платформы, мм |
Габаритные размеры взвешивающего блока (длина/ширина/высо та) мм, не более |
Габаритные размеры блока управления (длина/ширина/ высота) мм, не более |
Масса, кг, не более |
|
5Y 2.UYA |
0 16 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 2.UYA.F |
0 16 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 2.MYA |
0 16 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 5.MYA |
0 26 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 5.MYA.F |
0 26 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 6.UYA |
0 16 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 6.MYA |
0 26 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 6.MXA |
0 30 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 6.MXA.A |
0 30 |
421/286/304 |
170/250/72 |
14,5 |
|
5Y 6.MXA.A.S |
0 30 |
421/286/304 |
170/250/72 |
14.5 |
|
5Y 11.MYA |
0 26 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 21.MYA |
0 26 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 21.MYA.P |
0 26 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 21.MXA |
0 30 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 21.MXA.A |
0 30 |
421/286/304 |
170/250/72 |
14,5 |
|
5Y 21.MXA.A.P |
0 26 |
421/286/304 |
170/250/72 |
14,5 |
|
5Y 31.MYA |
0 26 |
452/262/183 |
170/250/72 |
10,2 |
|
5Y 52.MXA |
0 30 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 52.MXA.A |
0 30 |
421/286/304 |
170/250/72 |
14.5 |
|
5Y 52.MXA.A.P |
0 26 |
421/286/304 |
170/250/72 |
14.5 |
|
5Y 53.MXA |
0 30 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 53.MXA.A |
0 30 |
421/286/304 |
170/250/72 |
14,5 |
|
5Y 53.MXA.A.P |
0 26 |
421/286/304 |
170/250/72 |
14,5 |
|
5Y 52.XA |
0 90 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 52.XA.P |
0 90 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 52.XA.F |
0 90 |
395/285/400 |
170/250/72 |
12,7 |
|
5Y 52.XA.A |
0 90 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 52.XA.A.P |
0 90 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 82/220.XA |
0 90 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 82/220.XA.P |
0 90 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 82/220.XA.A |
0 90 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 82/220.XA.A.P |
0 90 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 110.XA |
0 90 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 110.XA.F |
0 90 |
395/285/400 |
170/250/72 |
12,7 |
|
5Y 110.XA.A |
0 90 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 120/250.XA |
0 90 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 120/250.XA.P |
0 90 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 120/250.XA.A |
0 90 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 120/250.XA.A.P |
0 90 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 210.XA |
0 90 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 210.XA.P |
0 90 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 210.XA.A |
0 90 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 210.XA.A.P |
0 90 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 220.XA |
0 100 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 220.XA.A |
0 100 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 310.XA |
0 100 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 310.XA.A |
0 100 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 520.XA |
0 100 |
391/224/304 |
170/250/72 |
9,8 |
|
5Y 520.XA.A |
0 100 |
421/286/304 |
170/250/72 |
14,7 |
|
5Y 210.PS |
128x128 |
280/260/374 |
170/250/72 |
7,4 |
|
5Y 360.PS |
128x128 |
280/260/374 |
170/250/72 |
7,4 |
|
5Y 600.PS |
128x128 |
280/260/374 |
170/250/72 |
7,4 |
|
5Y 750.PS |
128x128 |
280/260/374 |
170/250/72 |
7,4 |
|
5Y 1000.PS |
128x128 |
280/260/374 |
170/250/72 |
7,4 |
|
5Y 1210.PS |
128x128 |
280/260/374 |
170/250/72 |
7,4 |
|
5Y 3000.PS |
128x128 |
280/260/374 |
170/250/72 |
7,4 |
|
5Y 2100.PS |
195x195 |
280/260/120 |
170/250/72 |
5,7 |
|
5Y 3500.PS |
195x195 |
280/260/120 |
170/250/72 |
5,7 |
|
5Y 4500.PS |
195x195 |
280/260/120 |
170/250/72 |
5,7 |
|
5Y 6100.PS |
195x195 |
280/260/120 |
170/250/72 |
5,7 |
|
5Y 8100.PS |
195x195 |
280/260/120 |
170/250/72 |
5,7 |
|
5Y 10100.PS |
195x195 |
280/260/120 |
170/250/72 |
5,7 |
|
5Y 10.PM |
200x185 |
370/320/120 |
170/250/72 |
14 |
|
5Y 15.PM |
200x185 |
370/320/120 |
170/250/72 |
14 |
|
5Y 20.PM |
200x185 |
370/320/120 |
170/250/72 |
14 |
|
5Y 25.PM |
350x260 |
370/320/120 |
170/250/72 |
14 |
|
5Y 35.PM |
350x260 |
370/320/120 |
170/250/72 |
14 |
|
5Y 50.PM |
350x260 |
370/320/120 |
170/250/72 |
14 |
|
5Y 60.PM |
400x500 |
500/400/110 |
170/250/72 |
22 |
