Номер по Госреестру СИ: 92632-24
92632-24 Датчики силоизмерительные тензорезисторные
(ДДР)
Назначение средства измерений:
Датчики силоизмерительные тензорезисторные ДДР (далее - датчики) предназначены для измерения силы растяжения (преобразования статических усилий в аналоговый электрический сигнал, пропорциональный измеряемому усилию под воздействием силы растяжения).

Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 1

Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разд. 4 «Использование по назначению» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».
ПравообладательФедеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
ИНН 5040177331
Юридический адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Испытательный центр
Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
Принцип действия датчиков основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.
Датчики имеют индивидуальную градуировочную характеристику. Индивидуальные значения коэффициентов аппроксимирующего полинома заносятся в паспорт каждого датчика.
Конструктивно датчики с номинальной нагрузкой до 1 тс включительно выполнены в корпусе прямоугольной параллелепипедной формы. Датчики свыше 2 тс выполнены в корпусе цилиндрической формы. Для упрощенного монтажа датчиков оба исполнения имеют «вилки» с отверстиями разного диаметра (в зависимости от модификации) под палец.
Основным узлом датчика является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тен-зорезисторы, соединенные в мостовую электрическую цепь.
Датчики изготовлены с двумя независимыми измерительными каналами, имеющие отдельные унифицированные разъемы. Питание измерительных каналов осуществляется постоянным напряжением либо постоянным током.
Пломбировка от несанкционированного доступа не предусмотрена. Конструкция корпуса датчиков обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
На каждом датчике выгравирована следующая информация: изготовитель, модификация, заводской номер, год выпуска.
Заводской номер в числовом формате наносится гравированием непосредственно на корпус датчика.
Структура условного обозначения ДДР-Х, где Х - верхний предел измерений, тс.
К датчикам данного типа относятся датчики следующих модификаций: ДДР-0,1: зав. № 4, 7, ДДР-0,2: зав. № 3, 7, ДДР-0,5: 2, 3, 4, 6, 8, 13, 14, 15, 16, 19, 26, 32, 51, 63, 67, ДДР-1: зав. № 3, 4, 5, 6, 7, 9, 10, 11, 13, 14, 15, 18, 24, 27, 31, 32, 33, 34, 38, 45, 49, 50, 52, 53, 55, 84, 85, 87, 93, 94, 99, ДДР-2: зав. № 1, 3, 10, 21, 22, 23, 24, 30, 31, 34, 35, 36, 38, 40, 43, 46, 48, 57, 58, 61, 62, 63, 69, 70, 81, 82, 85, 86, 87, 88, 90, 93, 95, 97, 98, 206, 212, 220, ДДР-5: зав. № 2, 3, 4, 5, 6, 7, 10, 12, 13, 15, 16, 17, 104, 106, 110, 115, 118, 121, 124, 127, 129, 134, 137, 140, 147, 152, 153, 158, 164, 168, 214, 220, 256, 271, 279, 283, 287, 288, 291, 293, 296, 297, 298, 302, 304, 307, 311, 312, 316, 318, 319, 320, 323, 327, ДДР-10: зав. № 4, 7, 12, 54, 77, 82, 84, 93, 94, 95, 99, 112, 114, 118, 121, 132, 134, 137, 201, 202, 206, 209, 234, 243, 245, 246, 248, ДДР-20: зав. № 1, 2, 3, 5, 7, 8, 9, 11, 13, 16, 21, 22, 23, 28, 29, 102, 117, 118, 121, 123, 124, 125, 127, 130, 134, 137,145, 147, 156, 157, 159, 204, 209, 219, ДДР-25: 3, 7, ДДР-50: зав. № 4, 5, 9, 13, 15, 17, 18, 19, 20, 21.
Нанесение знака поверки на датчики не предусмотрено.
Общий вид датчиков приведен на рисунках 1 и 2.

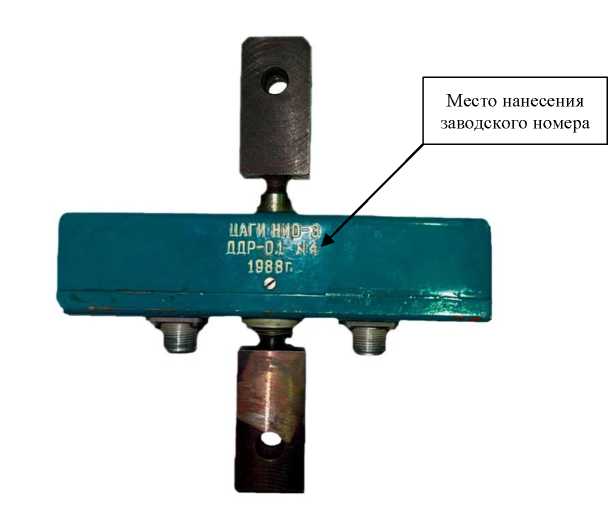

Рисунок 1 - Общий вид датчиков с номинальной нагрузкой до 1 тс включительно

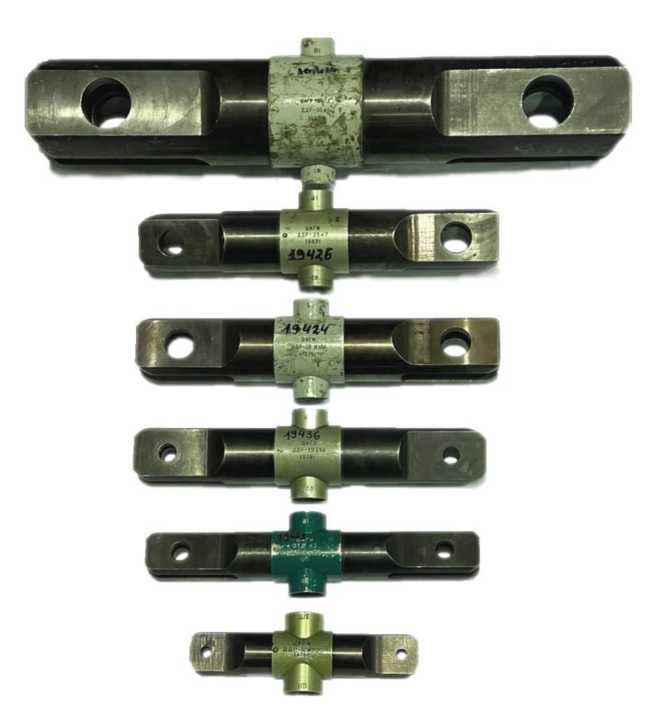

Рисунок 2 - Общий вид датчиков с номинальной нагрузкой свыше 2 тс
Таблица 1 -
|
Наименование характери стики |
Значение | |||||||||
|
Модификация |
ДДР -0,1 |
ДДР -0,2 |
ДДР -0,5 |
ДДР -1 |
ДДР -2 |
ДДР -5 |
ДДР -10 |
ДДР- 20 |
ДДР- 25 |
ДДР- 50 |
|
Верхний предел измерений |
0,98 |
1,96 |
4,90 |
9,80 |
19,61 |
49,03 |
98,07 |
196,13 |
245,17 |
490,33 |
|
(ВПИ), кН (тс) |
(0,1) |
(0,2) |
(0,5) |
(1) |
(2) |
(5) |
(10) |
(20) |
(25) |
(50) |
|
Нижний предел измерений сил^1, % от ВПИ |
10 | |||||||||
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 2 | |||||||||
Таблица 2 - Основные технические
|
Наименование характери стики |
Значение | |||||||||
|
Модификация |
ДДР- 0,1 |
ДДР- 0,2 |
ДДР- 0,5 |
ДДР- 1 |
ДДР- 2 |
ДДР- 5 |
ДДР- 10 |
ДДР- 20 |
ДДР- 25 |
ДДР- 50 |
|
Номинальный выходной | ||||||||||
|
сигнал при ВПИ, мВ/В |
от 2 до 4 | |||||||||
|
Номинальные значения питания измерительных каналов постоянным напряжением или током: - напряжение, В |
5 | |||||||||
|
- ток, мА |
12,5 | |||||||||
|
Номинальное выходное сопротивление, Ом |
120 |
240 | ||||||||
|
Габаритные размеры, мм, не более | ||||||||||
|
- длина |
175 |
175 |
200 |
200 |
90 |
100 |
110 |
120 |
120 |
180 |
|
- высота |
200 |
200 |
200 |
200 |
260 |
400 |
450 |
450 |
450 |
750 |
|
- ширина |
40 |
40 |
45 |
45 |
55 |
60 |
70 |
80 |
80 |
135 |
|
Масса, кг, не более |
1,0 |
1,0 |
1,3 |
1,5 |
2,0 |
3,5 |
5,8 |
8,0 |
8,0 |
50,0 |
|
Условия эксплуатации: - температура окружающей | ||||||||||
|
среды, °С |
20 ± 5 | |||||||||
|
- относительная влажность, | ||||||||||
|
%, не более |
80 | |||||||||
|
Тип измеряемой силы |
растяжение | |||||||||
