Наименование

Обозначение КЗРС. ..

1

2

3

4

5

6

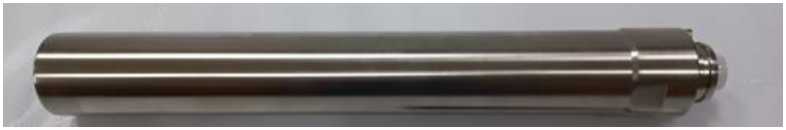

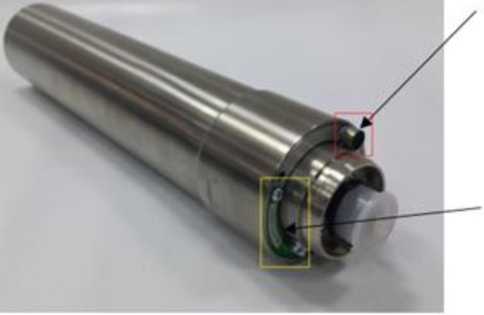

Блок детектирования БД-6-1 или БД-6-5

329000.006-01 или -05

1

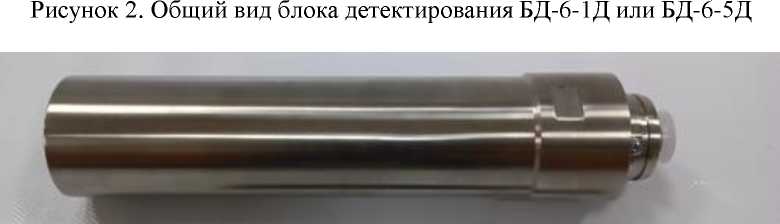

Блок детектирования БД-6-1Д или БД-6-5Д

329000.006-21 или -25

1

Устройство крепления БД-6-1 или БД-6-5

407460.062-01-80, 100,

• 407460.174- 01-01-150, 200,

• 407460.174- 01-02-250, 300, 350, 400, 450, 500, 550*

1

Устройство крепления

БД-6-1Д или БД-6-5Д

407460.062-03-80, 100,

• 407460.174- 03-01-150, 200,

• 407460.174- 03-02-250, 300, 350, 400, 450, 500, 550*

1

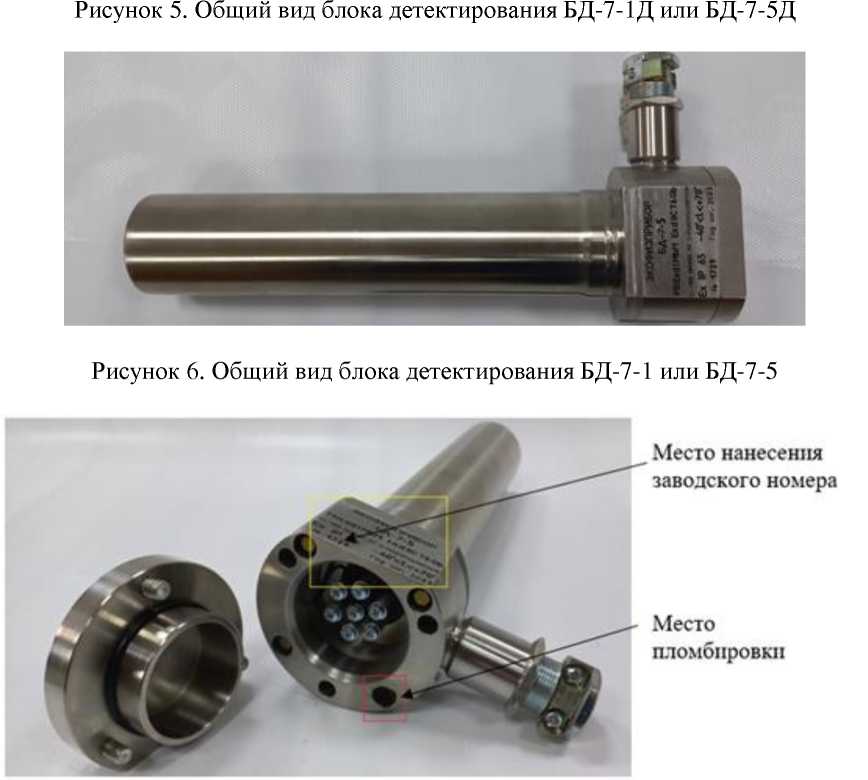

Блок детектирования БД-7-1 или БД-7-5

329000.007-01 или -05

1

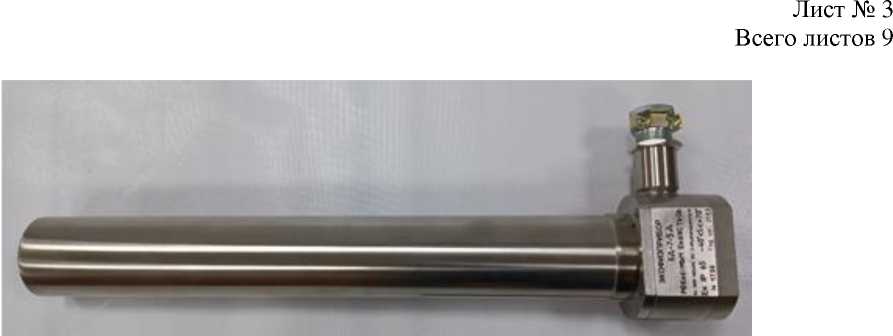

Блок детектирования БД-7-1Д или БД-7-5Д

329000.007-21 или -25

1

Устройство крепления

БД-7-1 или БД-7-5

407460.063-01-80, 100,

• 407460.175- 01-01-150, 200,

• 407460.175- 01-02-250, 300, 350, 400, 450, 500, 550*

1

Устройство крепления

БД-7-1Д или БД-7-5Д

407460.063-03-80, 100,

• 407460.175- 03-01-150, 200,

• 407460.175- 03-02-250, 300, 350, 400, 450, 500, 550*

1

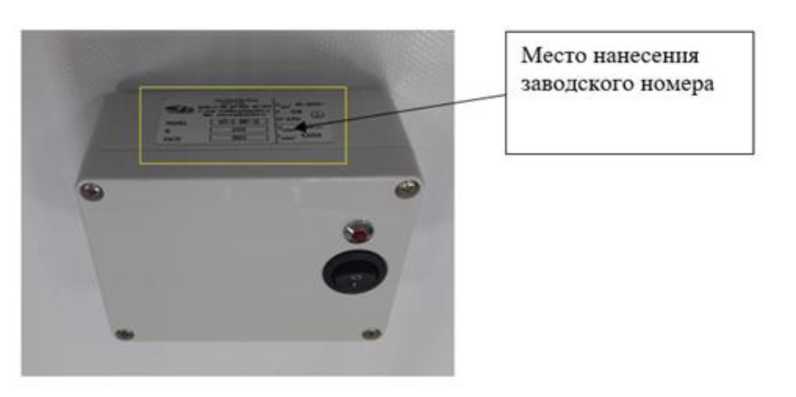

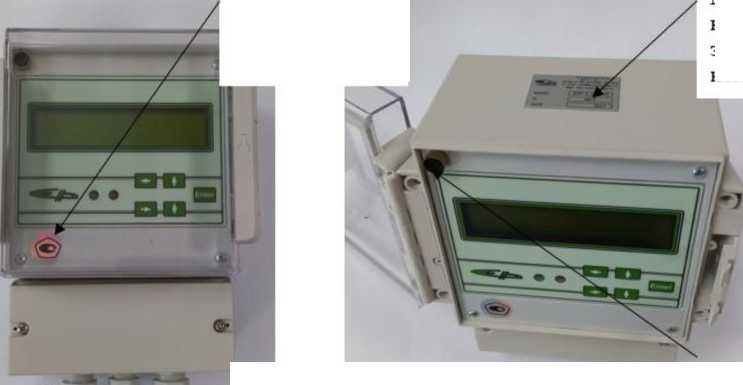

Блок БОИ-3 и блок питания БП-2

843809.005

460423.010

1

1

1

1

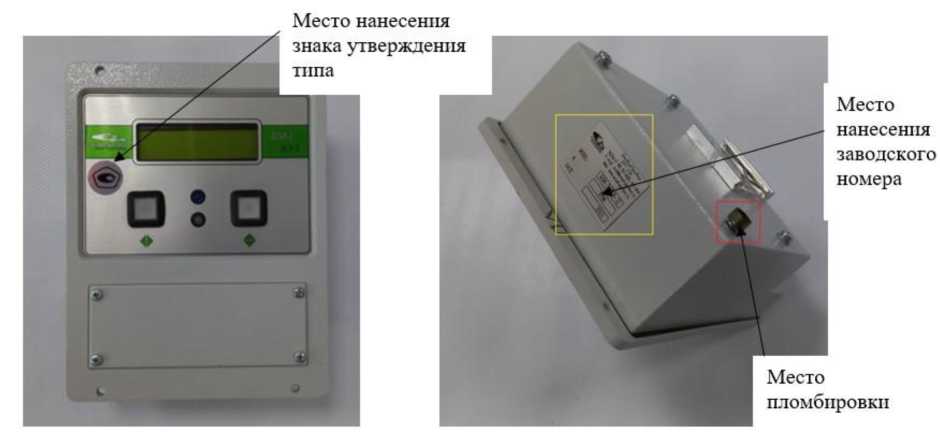

Блок БОИ-4 и блок питания БП-2

843390.004

460423.010

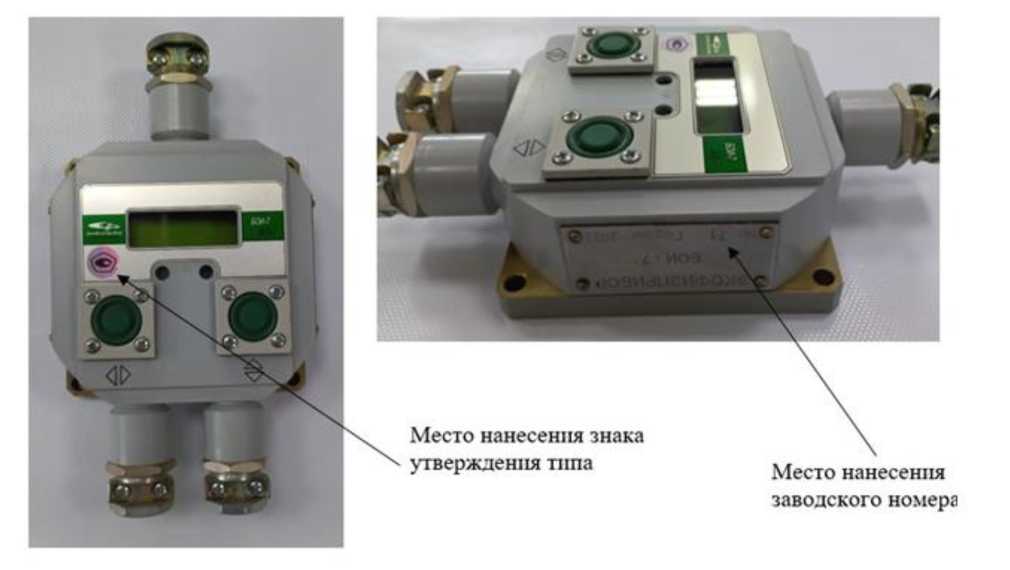

Блок БОИ-7

843809.007

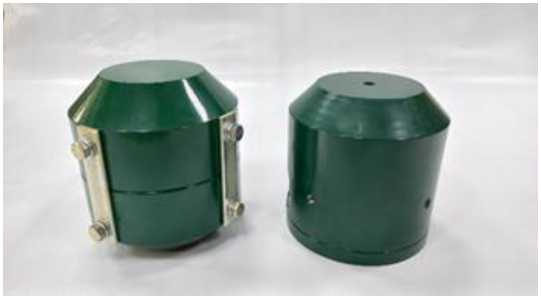

Кассета СН-1

180000.002**

1

1

1

1

Кассета СН-2

180000.003**

Кассета СН-5

180000.024**

Руководство по эксплуатации

843000.011 РЭ

1

1

1

1

Паспорт

843000.011 ПС

1

1

1

1

Наименование характеристики

Значение

Диапазон измерений плотности, кг/м³

от 650 до 2000

Пределы допускаемой основной абсолютной погрешности измерений плотности для трубопровода диаметром от 0,1 до 0,2 м включ., кг/м³:

• - для модификаций 10, 12

• - для модификаций 11, 13

±6,0

±10,0

Пределы допускаемой основной абсолютной погрешности измерений плотности для трубопровода диаметром свыше 0,2 м и диапазона измерений плотности от 650 до 1700 кг/м³ включ., кг/м³:

• - для модификаций 10, 12

• - для модификаций 11, 13

±6,0 ±10,0

Пределы допускаемой основной абсолютной погрешности измерений плотности для трубопровода диаметром свыше 0,2 м и диапазона измерений плотности свыше 1700 до 2000 кг/м³, кг/м³:

• - для модификаций 10, 12

• - для модификаций 11, 13

±12,0

±20,0

Предел допускаемой дополнительной абсолютной погрешности измерений плотности, вызванной изменением температуры окружающей среды на каждые 10 °С, доля основной абсолютной погрешности

(в диапазоне рабочих температур блоков детектирования от минус 40 °С до плюс 70 °С)

0,5

Наименование характеристики

Значение

Потребляемая мощность, В^А, не более

10

Габаритные размеры блоков детектирования, мм, не более

- Блок детектирования БД-6-5 или БД-6-1

- диаметр

68

- длина;

326

- Блок детектирования БД-6-5Д или БД-6-1Д:

- диаметр

68

- длина;

496

- Блок детектирования БД-7-5 или БД-7-1:

- диаметр

64

- длина;

356

-Блок детектирования БД-7-5Д или БД-7-1Д:

- диаметр

64

- длина

530

Наименование характеристики

Значение

Габаритные размеры блоков обработки информации, длинахширинахвысота, мм, не более

- Блок обработки информации БОИ-3

175x136x65

- Блок обработки информации БОИ-4

215x165x115

- Блок обработки информации БОИ-7

270x150x70

Габаритные размеры блока питания БП-2, длинахширинахвысота, мм, не более

115x115x65

Габаритные размеры, диаметрхдлина, мм, не более - кассеты СН-1, СН-2 (без транспортной заглушки)

140x78

- кассеты СН-5

140x142

Масса, кг, не более

- кассеты СН-1(без транспортной заглушки)

9,2

- кассеты СН-2 (без транспортной заглушки)

8,2

- кассеты СН-5

18,6

Масса блоков детектирования, кг, не более - Блок детектирования БД-6-5 или БД-6-1

3,4

- Блок детектирования БД-6-5Д или БД-6-1Д

5,1

- Блок детектирования БД-7-5 или БД-7-1

5,7

- Блок детектирования БД-7-5Д или БД-7-1 Д

7,5

Масса блоков обработки информации, кг, не более: - Блок обработки информации БОИ-3

1,1

- Блок обработки информации БОИ-4

0,9

- Блок обработки информации БОИ-7

6,4

Масса блока питания БП-2

0,6

Рабочие условия эксплуатации: температура окружающей среды, °С - для всех блоков детектирования

от -40 до +70

-для блоков БОИ-3, БОИ-7 и БП-2

от 0 до +50

-для блока БОИ-4

от -20 до +50

Условия транспортирования:

- температура окружающей среды, °С

от - 50 до +50

- относительная влажность воздуха, %, не более

95

Устойчивость к вибрации:

- частотой, Гц

от 10 до 55

- амплитуда смещения, мм, не более

0,15

Степень защиты от внешних воздействий по ГОСТ 14254-2015 -корпуса блоков детектирования БД-6-1, БД-6-1Д, БД-7-1, БД-7-1Д и блоков обработки информации БОИ-4 и БОИ-7

IP-65

-корпус блока обработки информации БОИ-3

IP-54

-корпус блока питания БП-2, в зависимости от модификации

от IP-54 до IP-65

Уровень и вид взрывозащиты блоков детектирования БД-7-1, БД-7-

PB Ex d I Mb/1Ex d IIC

1Д, БД-7-5, БД-7-5Д и блока обработки информации БОИ-7

Т6 Gb

Среднее время безотказной работы измерителя плотности бесконтактного ИПБ-1К, ч, не менее

20000

Средний срок службы измерителя плотности бесконтактного ИПБ-1К, лет, не менее

8
