Номер по Госреестру СИ: 92624-24
92624-24 Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО "СМАРТС"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС» (далее - система) предназначена для измерений скорости движения транспортных средств (далее ТС), измерений интервалов времени и значений текущего времени, синхронизированных с национальной шкалой времени UTC (SU), определения координат нахождения ТС в плане.
Внешний вид.
Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО "СМАРТС"
Рисунок № 1
Внешний вид.
Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО "СМАРТС"
Рисунок № 2
Общие сведения
Дата публикации - 12.07.2024
Срок свидетельства -
Номер записи - 194467
ID в реестре СИ - 1417608
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Средневолжская межрегиональная ассоциация радиотелекоммуникационных систем" (АО "СМАРТС")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1635 от 2024.07.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО "СМАРТС" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Средневолжская межрегиональная ассоциация радиотелекоммуникационных систем" (АО "СМАРТС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92624-24 |
Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО "СМАРТС", Обозначение отсутствует Акционерное общество "Средневолжская межрегиональная ассоциация радиотелекоммуникационных систем" (АО "СМАРТС") (РОССИЯ г. Самара) |
ОТ МП |
2 года |
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Кто поверяет Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО "СМАРТС" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО "СМАРТС" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для обеспечения функционирования системы и решения измерительных задач применяется ПО «Автоматизированная информационная система акустического мониторинга». Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Автоматизированная информационная система акустического мониторинга |
|
Номер версии (идентификационный номер ПО) |
не ниже 0.48.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом печати на наклейку на лицевой панели серверного шкафа, титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 9 документа «Основные характеристики АИС АМ» документа
26.20.30-001-11001379-2022 ПС «Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС». Паспорт»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пп. 12.1.3, 12.42.1, 12.42.2, 12.43);
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 декабря 2023 г. № 2821 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
ТУ 26.20.30-001-11001379-2022 «Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС». Технические условия».
ПравообладательАкционерное общество «Средневолжская межрегиональная ассоциация радиотелекоммуникационных систем» (АО «СМАРТС»)
ИНН 6311008571
Юридический адрес: 443013, г. Самара, ул. Дачная, вл. 2, к. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико - технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Место нахождения: Московская обл., г.о. Солнечногорск, рп Менделеево
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Принцип работы системы основан на методе когерентной рефлектометрии. В оптоволокно посылается оптический импульс, который, по мере распространения, производит непрерывное обратное рассеяние. Отраженные сигналы складываются когерентно, сигнал интерференции прямо пропорционален продольным деформациям оптоволокна и приросту коэффициента затухания, возникающим вследствие внешних факторов, например, вибраций. Задавая последовательность оптических импульсов получаем информацию о пространственно-временном распределении сигналов вибрации вдоль оптического волокна.
Функционально система предназначена для автоматизированного обнаружения виброакустических событий вдоль объекта мониторинга - автомобильной дороги, их записи в базу данных и классификации. Система предоставляет пользователю ряд инструментов для анализа дорожной обстановки вдоль объекта мониторинга, визуализации событий и различных статистик на их основе.
Конструктивно система представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и включает в себя следующие уровни:
-
1- й уровень - уровень распределенного сенсора, включающего в себя оптический кабель (марка кабеля ОКЛм, рабочий диапазон температур от минус 50 до плюс 70), проложенный в обочине автомобильной дороги в линейно-кабельных сооружениях транспортной многоканальной коммуникации (ЛКС ТМК).
-
2- й уровень - программно-аппаратный комплекс, включающий в себя оборудование когерентных рефлектометров, каналообразующее оборудование (коммутаторы), серверное оборудование и программное обеспечение.
Заводской номер наносится методом печати на наклейку, расположенную на лицевой панели серверного шкафа. Формат нанесения заводского номера цифровой.
Знак поверки на систему не наносится.
К средству измерения данного типа относится система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС» зав. № 001.

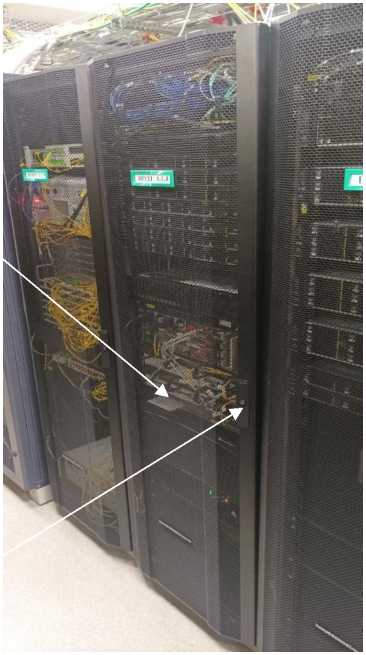

Общий вид серверного шкафа, места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа и заводского номера системы показаны на рисунке 1.
Место нанесения знака утверждения типа и заводского номера системы
Место пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид серверного шкафа, места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа и заводского номера системы

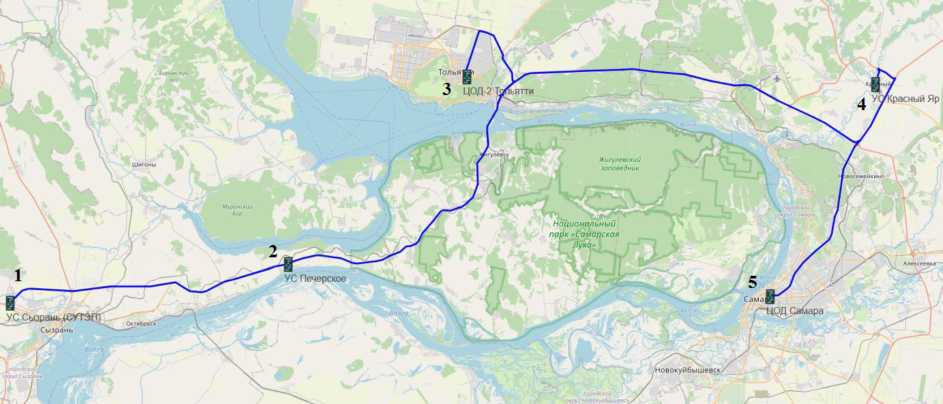

Схема расположения распределенного дорог показана на рисунке 2.
сенсора системы вдоль автомобильных
Рисунок 2 - Схема расположения распределенного сенсора системы и узлов связи
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС» в составе: -оптический кабель |
ОКЛм |
229259 м |
|
-оборудование когерентных |
Регистраторы первичных | |
|
рефлектометров |
сигналов |
4 шт. |
|
-комплект серверного |
Сервер хранения БД, сервер | |
|
оборудования |
управления БД |
1 шт. |
|
-сервер точного времени |
УКУС-ПИ 02ДМ |
1 шт. |
|
Руководство по эксплуатации |
26.20.30-001-11001379-2022 РЭ |
1 экз. |
|
Паспорт |
26.20.30-001-11001379-2022 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений интервалов времени, с |
от 5 до 86400 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±3 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени системы с национальной шкалой времени UTC(SU), с |
±2 |
|
Диапазон измерений скорости движения транспортных средств, км/ч |
от 3 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч |
±3 |
|
Допускаемые доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат транспортного средства в плане*, м |
±10 |
|
где * - метрологическая характеристика определена по сигналам от спутников GPS и ГЛОНАСС, принимаемых одновременно, при значениях PDOP < 3 | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Время непрерывной работы в сутки, с |
86400 |
|
Условия эксплуатации, температура окружающей среды для оборудования 2-го уровня, °С: |
от +15 до +35 |
