Номер по Госреестру СИ: 92620-24
92620-24 Устройства контроля авторегуляторов тормозных рычажных передач
(УКРП)
Назначение средства измерений:
Устройства контроля авторегуляторов тормозных рычажных передач УКРП (далее -устройства) предназначены для автоматического задания и измерений давления сжатого воздуха, и измерений линейных перемещений при испытаниях авторегуляторов тормозных рычажных передач.
Внешний вид.

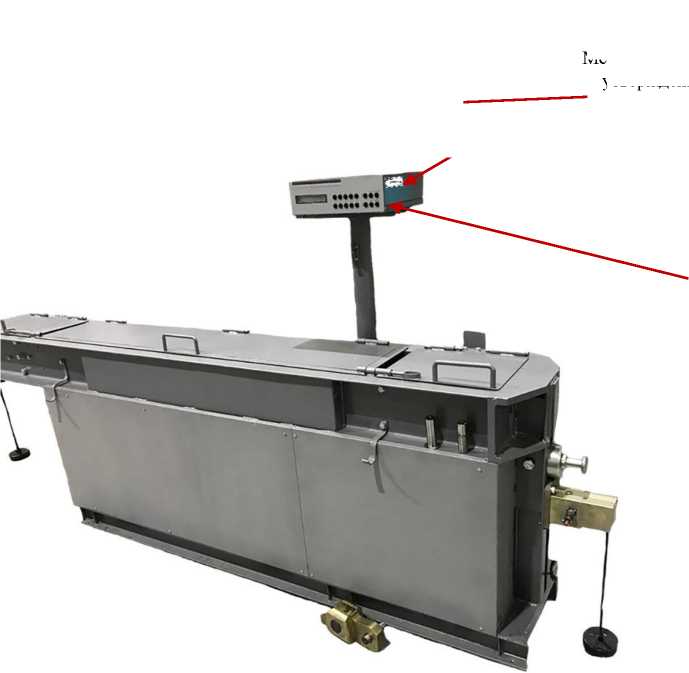

Устройства контроля авторегуляторов тормозных рычажных передач
Рисунок № 1
Внешний вид.
Устройства контроля авторегуляторов тормозных рычажных передач
Рисунок № 2
Внешний вид.
Устройства контроля авторегуляторов тормозных рычажных передач
Рисунок № 3
Внешний вид.
Устройства контроля авторегуляторов тормозных рычажных передач
Рисунок № 4
Внешний вид.
Устройства контроля авторегуляторов тормозных рычажных передач
Рисунок № 5
Внешний вид.

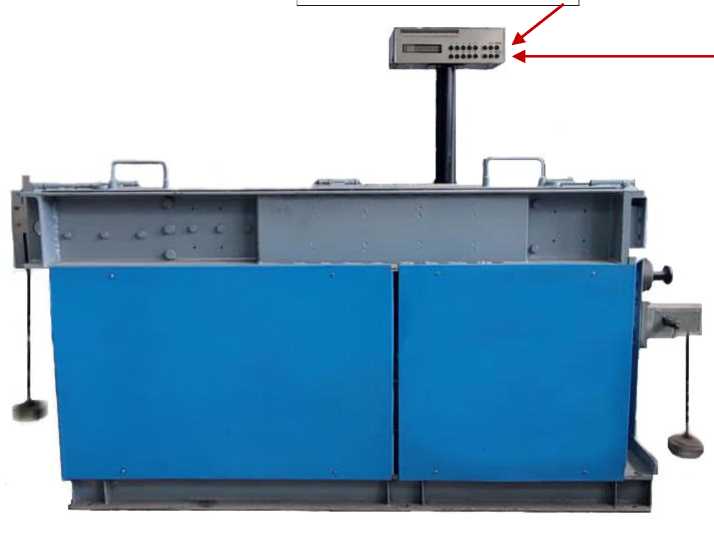

Устройства контроля авторегуляторов тормозных рычажных передач
Рисунок № 6
Программное обеспечение
Устройства УКРП оснащены программным обеспечением (ПО), состоящим из одной программы, записываемой в энергонезависимую память микросхемы микроконтроллера блока управления.
Программа имеет следующие основные функции:
-
- преобразование измерительной информации, поступающей от первичных датчиков;
-
- сравнение полученных результатов измерения с нормированными значениями;
-
- визуализация результатов измерений и сравнения;
-
- управление работой составных частей устройств;
-
- организация интерфейса с оператором.
Программное обеспечение вычисляет непосредственный результат измерений. При этом аппаратная и программная части устройств, работая совместно, обеспечивают заявленные метрологические характеристики.
Уровень защиты ПО и измерительной информации устройств от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014. Влияние ПО устройства учтено при нормировании метрологических характеристик. Конструкция устройства исключает возможность несанкционированного влияния на ПО устройства и измерительную информацию.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для модификаций | ||
УКРП-1 |
УКРП-2 |
УКРП-3 | |
Идентификационное наименование ПО |
УКРП-1 |
УКРП-2 |
УКРП-3 |
Номер версии (идентификационный номер) ПО |
1.ХХ* | ||
Цифровой идентификатор ПО |
- | ||
*«Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист «Руководства по эксплуатации» и методом лазерной гравировки на маркировочную табличку, прикрепленную на боковой поверхности блока управления.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2 «Эксплуатация устройства» ЭТИН.012.000.000.000 РЭ руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 20 октября 2022 г № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»;
ТУ 30.20.40-012-12345520-2022 «Устройства контроля авторегуляторов тормозных рычажных передач УКРП. Технические условия»;
Локальная поверочная схема для средств измерений авторегуляторов тормозных рычажных передач УКРП.
Устройств контроля
Общество с ограниченной ответственностью «НПП (ООО «НПП Эталон-Инженеринг»)
ИНН 6678015140
Юридический адрес: 620027, Свердловская обл., г.о.
г. Екатеринбург, пер. Красный, д. 8
«Эталон-Инженеринг»
город Екатеринбург,
Изготовитель
Общество с ограниченной ответственностью «НПП (ООО «НПП Эталон-Инженеринг»)ИНН 6678015140
Юридический адрес: 620027, Свердловская обл., г.о.
г. Екатеринбург, пер. Красный, д. 8
«Эталон-Инженеринг»
город Екатеринбург,
Адрес места осуществления деятельности: 620149, г. Екатеринбург, ул. Серафимы Дерябиной, д. 24, оф. 714
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский(УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Конструктивно устройство представляет собой раму, на которой смонтированы механизм силового воздействия, подвижный упор, толкатель корпуса регулятора, датчики перемещения, стойка и блок управления, а также воздухораспределителя и датчиков давления. Подключение устройства к питающей магистрали сжатого воздуха производится через штуцер на плите воздухораспределителя.
Принцип действия устройства основан на формировании давления сжатого воздуха в пневмоцилиндрах, воздействующих на проверяемый авторегулятор, посредством их коммутации к питающей воздушной магистрали или к атмосфере и одновременном измерении посредством энкодеров изменение длины авторегулятора, возникающее под влиянием силового воздействия и с помощью датчиков давления - давления в пневмоцилиндре. На основе полученной измерительной информации и исходных данных: диаметра цилиндра и коэффициента передачи рычага производится определение технических характеристик авторегуляторов, их анализ и отбраковка. Конкретная неисправность конструктивного элемента авторегулятора соответствует различным комбинациям высвеченных индикаторов светодиодной линейки.
К настоящему типу средств измерений относятся устройства модификаций УКРП-1; УКРП-2 и УКРП-3, которые в зависимости от типа рычага авторегулятора выпускаются в разных исполнениях и отличаются друг от друга метрологическими и техническими характеристиками согласно таблиц 2 и 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер имеет цифровой формат, который состоит из арабских цифр, и наносится на металлические таблички прямоугольной формы фотохимическим методом или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра устройства, возможность прочтения и сохранность номера в процессе эксплуатации и прикреплен на боковой поверхности блока управления.
Общий вид устройства с указанием мест пломбировки, мест нанесения заводского номера, знака утверждения типа, товарного знака предприятия-изготовителя представлен на рисунках 1 и 2.
Место нанесения
Место нанесения
Место пломбировки
заводского номера
Место нанесения знака
утверждения типа
заводского номера
Рисунок 1- Общий вид устройства модификации УКРП-1
Место нанесения знака
утверждения типа
Место пломбировки
Рисунок 2 - Общий вид устройства модификации УКРП-3
Таблица 3 - Комплектность
Наименование |
Обозначение |
Количество |
Устройство контроля авторегуляторов тормозных рычажных передач |
УКРП |
1 шт. |
для модификации УКРП-1 |
ЭТИН.012.000.000.001 |
1 шт. |
Блок управления для модификации УКРП-2 |
ЭТИН.012.000.000.002 |
1 шт. |
для модификации УКРП-3 |
ЭТИН.012.000.000.003 |
1 шт. |
Штанга самоконтроля |
ЭУКРП.06.000 |
1 шт. |
Шайба |
ЭУКРП.06.000 |
2 шт. |
Направляющая линейки* |
УКРП010.сб 83 |
1 шт. |
Руководство по эксплуатации |
ЭТИН.012.000.000.000 РЭ |
1 экз. |
Паспорт |
ЭТИН.012.000.000.000 ПС |
1 экз. |
Методика поверки |
- |
1 экз. |
* - опция, поставляется по отдельному заказу.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификаций | ||
УКРП-1 |
УКРП-2 |
УКРП-3 | |
Диапазон измерений линейных перемещений, мм |
от 0 до 750 |
от 0 до 750 |
от 0 до 350 |
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм |
±(1,5 + 0,004^L) | ||
Цена единицы наименьшего разряда при измерении линейных перемещений, мм |
0,1 | ||
Диапазон измерений давления, МПа (кгс/см2) |
от 0 до 0,6 (от 0 до 6,1) | ||
Пределы допускаемой абсолютной погрешности измерений давления, МПа (кгс/см2) |
±0,015 (±0,150) | ||
*где L - измеряемое перемещение, мм |
Таблица 3 - Основные технические
Наименование характеристики |
Значение для модификаций | ||
УКРП-1 |
УКРП-2 |
УКРП-3 | |
Габаритные размеры, мм, не более: | |||
- длина |
3100 |
3100 |
2100 |
- ширина |
700 |
700 |
700 |
- высота |
1800 |
1800 |
1800 |
Масса, кг, не более |
600 |
600 |
500 |
Рабочее давление сжатого воздуха в питающей |
от 0,65 до 0,90 | ||
магистрали, МПа (кгс/см2) |
(от 6,6 до 9,2) | ||
Параметры электрического питания: | |||
- напряжение переменного тока, В |
220±22 | ||
- номинальная частота переменного тока, Гц |
50 | ||
Потребляемая мощность, В^А, не более |
200 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от +15 до +35 | ||
- относительная влажность, %, не более |
80 | ||
Средняя наработка на отказ, ч |
10000 | ||
Срок службы, лет |
10 |
