Номер по Госреестру СИ: 92589-24
92589-24 Динамометры универсальные
(КП 158)
Назначение средства измерений:
Динамометры универсальные КП 158 (далее - динамометры), предназначены для измерений силы при растяжении и сжатии образцов на производстве АО «ПМЗ «Восход»
Внешний вид.
Динамометры универсальные
Рисунок № 1
Внешний вид.
Динамометры универсальные
Рисунок № 2
Внешний вид.
Динамометры универсальные
Рисунок № 3
Внешний вид.
Динамометры универсальные
Рисунок № 4
Внешний вид.
Динамометры универсальные
Рисунок № 5
Общие сведения
Дата публикации - 09.07.2024
Срок свидетельства -
Номер записи - 194431
ID в реестре СИ - 1417546
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация КП 158-08, модификация КП 158-07, модификация КП 158-06, модификация КП 158-05, модификация КП 158-04, модификация КП 158-03, модификация КП 158-02, модификация КП 158-01, модификация КП 158-001,
Производитель
Изготовитель - Акционерное общество "Павловский машиностроительный завод "Восход" (АО "ПМЗ "Восход")
Страна - РОССИЯ
Населенный пункт - Нижегородская обл., г. Павлово
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1619 от 2024.07.08 ПРИКАЗ_Об утверждении типов средств измерений (16)
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Динамометры универсальные (КП 158)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Павловский машиностроительный завод "Восход" (АО "ПМЗ "Восход")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92589-24 |
Динамометры универсальные, КП 158 Акционерное общество "Павловский машиностроительный завод "Восход" (АО "ПМЗ "Восход") (РОССИЯ Нижегородская обл., г. Павлово) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Динамометры универсальные (КП 158)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 28 | 6 | 7 | 21 | 0 | 28 | 7 | 21 |
Стоимость поверки Динамометры универсальные (КП 158)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г.Нижний Новгород, ул. Республиканская, д. 1
Тел.: 8(800)200-22-14
E-mail: mail@nncsm.ru
Принцип действия динамометров заключается в определении значения силы по величине деформации упругого элемента при помощи отсчетного устройства. Фактическое значение величины деформации устанавливается по условной шкале динамометра и градуировочной таблице (характеристике).
Конструктивно динамометры состоят из упругого элемента, отсчетного устройства и рычажного механизма.
Упругий элемент состоит из скобы и центрирующего устройства для приложения нагрузки.
Отсчетное (механическое) устройство представляет собой индикатор часового типа, закрепленный на рычажном механизме.
Рычажный механизм выполнен в виде блока особой конструкции сопряженный с упругим элементом и фиксатором отсчетного устройства, предназначенный для передачи деформации в виде линейного перемещения от упругого элемента на отсчетное устройство.
К динамометрам данного типа относятся модификаций: КП 158-001 зав. №№ 70, 85, 1510001, КП 158-01 зав. №№ 8, 62, 100, КП 158-02 зав. №№ 05, 71, 119, КП 158-03 зав. №№ 86, 0920010, КП 158-04 зав. №№ 51, 66, 78, 84, КП 158-05 зав. №№ 73, 74, 120, 121, КП 158-06 зав.№№ 116, 117, 1163, 0240005, 0770008, КП 158-07 зав. №№ 109, 112, 0870008, КП 158-08 зав. №№ 96, 0150002, 1180001, 125003. Количество модификаций - 9, отличающихся диапазоном измерений, массой, геометрией упругого элемента и рычажного устройства.
На динамометре с обратной стороны при помощи клеящего состава установлены две маркировочные таблички, содержащие следующую информацию. Маркировочная табличка № 1 - фирменный знак завода изготовителя и знак утверждения типа, модификацию и предельно допустимую нагрузку. Маркировочная табличка № 2 - заводской номер (в виде цифрового кода) Информация на табличках нанесена методом гравировки.
Пломбирование динамометров не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Знак поверки на средство измерения не наносится.
Общий вид динамометров, представлены на рисунках 1 и 2, образец маркировочной таблички на рисунках 3 и 4.
место установки маркировочных табличек
Рисунок 1. Общий вид динамометров универсальных КП 158
место установки маркировочных табличек
Рисунок 2. Общий вид динамометров универсальных КП 158

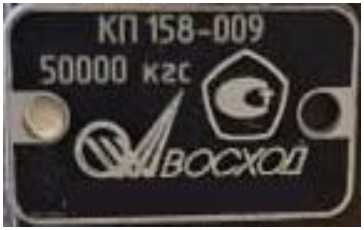

Рисунок 3. Образец маркировочной табличики № 1

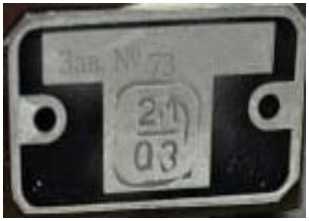

Рисунок 4. Образец маркировочной табличики № 2
Таблица 1 - Метрологические характеристики
|
Модификация динамометра |
Диапазон измерений, кН (кгс) |
|
КП 158-001 |
от 0,049 до 0,49 (от 5 до 50) |
|
КП 158-01 |
от 0,196 до 1,961 (от 20 до 200) |
|
КП 158-02 |
от 0,49 до 4,90 (от 50 до 500) |
|
КП 158-03 |
от 0,98 до 9,80 (от 100 до 1000) |
|
КП 158-04 |
от 2,94 до 29,42 (от 300 до 3000) |
|
КП 158-05 |
от 5,88 до 58,84 (от 600 до 6000) |
|
КП 158-06 |
от 11,78 до 117,67 (от 1200 до 12000) |
|
КП 158-07 |
от 19,61 до 196,13 (от 2000 до 20000) |
|
КП 158-08 |
от 29,42 до 294,19 (от 3000 до 30000) |

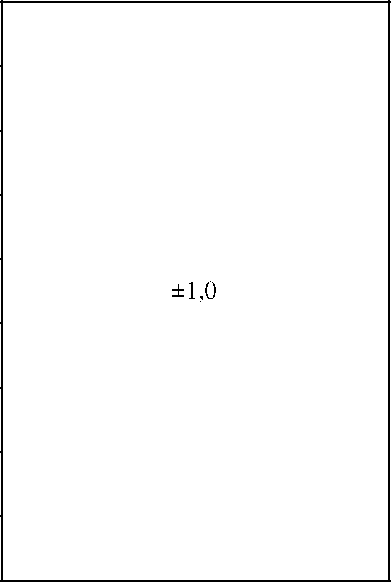

Пределы допускаемой относительной погрешности измерений силы, %
Вид измеряемой
нагрузки
растяжение/сжатие
Таблица 2 - Основные технические
|
Модификация динамометра |
Габаритные размеры динамометра, длина, ширина, высота, мм, не более |
Масса динамометра, кг, не более |
|
КП 158-001 |
176х170х95 |
1,6 |
|
КП 158-01 |
176х182х95 |
2,2 |
|
КП 158-02 |
176х180х95 |
2,4 |
|
КП 158-03 |
176х182х95 |
2,6 |
|
КП 158-04 |
200х220х95 |
4,1 |
|
КП 158-05 |
210х220х95 |
4,7 |
|
КП 158-06 |
210х220х95 |
5,7 |
|
КП 158-07 |
240х220х95 |
8,2 |
|
КП 158-08 |
240х223х95 |
9,6 |
|
Условия эксплуатации:
| ||
