соответствующего определенному объему. Слив осуществляется при помощи насоса самотеком.

ППЦ изготавливаются в двух исполнениях аналогичных по принципу действия:

VEGA ППЦ3 - устанавливается на трехосный полуприцеп;

VEGA ППЦ4 - устанавливается на четырехосный полуприцеп.

ППЦ представляют собой, установленную на шасси, сварную алюминиевую стальную емкость цилиндрической формы. Емкость разделена перегородками изолированные отсеки. Внутри отсеков установлены волнорезы, предназначенные гашения колебаний перевозимого продукта во время движения. В волнорезе предусмотрено отверстие (лаз), служащее для проведения осмотра и выполнения работ внутри отсека.

В верхней части ППЦ, над каждым отсеком установлены заливные горловины круглого сечения с дыхательными клапанами, кранами сброса давления и запорными устройствами. На внутренней стенке горловин установлены указатели уровня налива нефтепродукта.

Снизу ППЦ установлены фланцы с напорных, напорно-всасывающих рукавов и оборудования и ЗИП.

ППЦ оборудованы патрубком для

или на для

донными клапанами, пенал для хранения рундук для размещения технологического

отвода паров нефтепродукта, выполнения работ по техническому обслуживанию и рабочей площадкой ограждением для проведения операций по наливу/сливу нефтепродукта.

Полуприцепы-цистерны VEGA по заказу могут оснащаться верхнего/нижнего уровня налива, насосами и счетчиками жидкости, температуры и прочими контрольно-измерительными приборами.

В зависимости от задач потребителя, ППЦ выпускаются в

трапом для с защитным

датчиками указателями

следующих модификациях: VEGA ППЦ3-24; VEGA ППЦ3-24,5; VEGA ППЦ3-25; VEGA ППЦ3-25,5; VEGA ППЦ3-26; VEGA ППЦ3-26,5; VEGA ППЦ3-27; VEGA ППЦ3-27,5; VEGA ППЦ3-28; VEGA ППЦ3-28,5; VEGA ППЦ3-29; VEGA ППЦ3-29,5; VEGA ППЦ3-30; VEGA ППЦ3-30,5; VEGA ППЦ3-31; VEGA ППЦ3-31,5; VEGA ППЦ3-32; VEGA ППЦ3-32,5; VEGA ППЦ3-33; VEGA ППЦ3-33,5; VEGA ППЦ3-34; VEGA ППЦ3-34,5; VEGA ППЦ3-35; VEGA ППЦ4-28; VEGA ППЦ4-28,5; VEGA ППЦ4-29; VEGA ППЦ4-29,5; VEGA ППЦ4-30; VEGA ППЦ4-30,5; VEGA ППЦ4-31; VEGA ППЦ4-31,5; VEGA ППЦ4-32; VEGA ППЦ4-32,5; VEGA ППЦ4-33; VEGA ППЦ4-33,5; VEGA ППЦ4-34; VEGA ППЦ4-34,5; VEGA ППЦ4-35; VEGA ППЦ4-36;

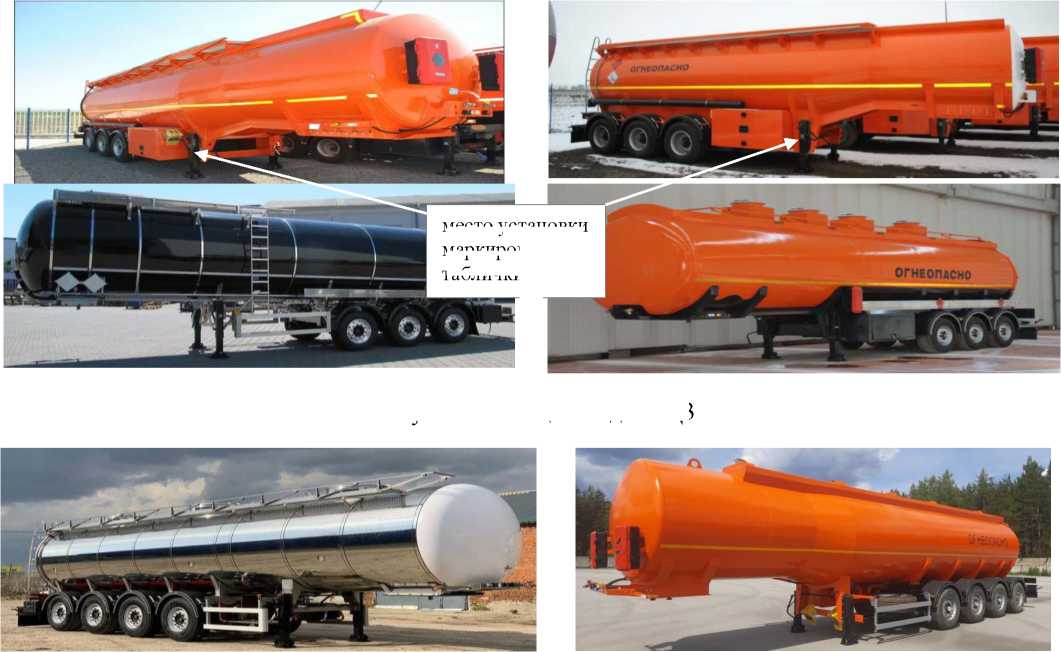

место установки маркировочной таблички

Рисунок 2 - Общий вид ППЦ4

Рисунок 1 - Общий вид ППЦ3

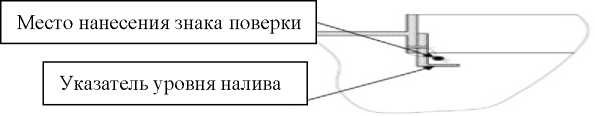

Рисунок 3 - Место пломбировки от несанкционированного доступа и нанесения знака поверки

Лист № 3

Всего листов 7

ООО ПК >вЕГв>

MHHS26CK>7187S

КПП 53600X001 _nr₽±lJ2053DDQ22?2B

^оттс

Моди фи ка ция Месяц !

Год

:тип цистерны

Полуприцеп-цистерна VEGA

Общая вместимость л / 'давление испытания, бар вместимость отсек1, л / Сдавление испытания, бар ; Вместимость отсек 2, л / 'давление испытания, бар : Вместимость отсекЗ, л / давление испытания, бар

Испытательное

]давление, бар

Внешнее расчетное давление, бар

температура эксплуатации, °C

Материал корпуса цистерны

Максимально допустимая нагрузка на ССУ, кг

От -40 до +50

I Вместимость отсек4, л / давление испытания, бар

Максимально допустимая нагрузка на каждую ось, кг_

Вместимость отсек 5, л / давление испытания, бар

Заводской номер

ОТМЕТКИ ТЕХНИЧЕСКОГО ЭКСПЕРТА О ПРОМЕЖУТОЧНОЙ ИЛИ ПЕРЕОДИЧЕСКОЙ ПРОВЕРКЕ
