Сведения о средстве измерений: 92553-24 Пылеизмерители лазерные

Номер по Госреестру СИ: 92553-24
92553-24 Пылеизмерители лазерные
(ЛПИ-05)

Назначение средства измерений:
Пылеизмерители лазерные ЛПИ-05 (далее - пылеизмерители) предназначены для измерений параметров взвешенных (твердых) частиц (далее - пыли) - массовой концентрации пыли и спектрального коэффициента направленного пропускания в пылегазовых потоках стационарных источников загрязнения окружающей среды.

Внешний вид. Пылеизмерители лазерные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Пылеизмерители лазерные
Рисунок № 1

Внешний вид. Пылеизмерители лазерные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Пылеизмерители лазерные
Рисунок № 2

Внешний вид. Пылеизмерители лазерные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Пылеизмерители лазерные
Рисунок № 3

Внешний вид.
Пылеизмерители лазерные
Рисунок № 4

Общие сведения

Дата публикации - 05.07.2024
Срок свидетельства - 04.07.2029
Номер записи - 194395
ID в реестре СИ - 1417484
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификации ЛПИ-05.2.1, модификации ЛПИ-05.1.1,

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно-технический центр "ПРОМПРИБОР" (ООО НТЦ "ПРОМПРИБОР")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

RT_24 Анализ рынка поверки Ульяновска

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 35
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1598 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (16)

№614 от 2025.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

№876 от 2025.04.30 Приказ №876 от 30.04.2025 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ (1)

Наличие аналогов СИ: Пылеизмерители лазерные (ЛПИ-05)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно-технический центр "ПРОМПРИБОР" (ООО НТЦ "ПРОМПРИБОР")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
92553-24 04.07.2029	Пылеизмерители лазерные, ЛПИ-05 Общество с ограниченной ответственностью Научно-технический центр "ПРОМПРИБОР" (ООО НТЦ "ПРОМПРИБОР") (РОССИЯ г. Санкт-Петербург)	ОТ МП	1 год

CL_2 Калибровки организаций, аккредитованных не Федеральной службой по аккредитации

Стоимость 200 руб. или по подписке

Кто поверяет Пылеизмерители лазерные (ЛПИ-05)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541)	РСТ	модификации ЛПИ-05.1.1 модификации ЛПИ-05.2.1	35	22	35	0	0	35	35	0

Стоимость поверки Пылеизмерители лазерные (ЛПИ-05)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Пылеизмерители имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования пылеизмерителей и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации; автономное ПО «ЛПИ05_RS485» - для управления пылеизмерителями. К метрологически значимой части встроенного ПО относится часть ПО, отвечающая за получение результата измерений. Автономное ПО не содержит метрологически значимой части. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)	Значение для встроенного ПО
Номер версии (идентификационный номер) ПО	6.ХХ *
^* «ХХ» - метрологически незначимая часть ПО, арабских цифр от 20 до 99.	может принимать значения в виде

Знак утверждения типа

наносится на таблички блоков пылеизмерителей и титульный лист паспорта с помощью графических устройств.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в паспортах на пылеизмерители для каждой модификации: п. 7 «Принцип работы прибора».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды» (п. 3.1, пп. 3.1.3 «Измерение массовой концентрации органических и неорганических веществ: в промышленных выбросах в атмосферу»);

Государственная поверочная схема для средств измерений дисперсных параметров материалов, утвержденная приказом Росстандарта «Пылеизмерители лазерные ЛПИ-05. Технические

аэрозолей, взвесей и порошкообразных от 30 декабря 2021 г. № 3105;

ТУ 26.51.53-001-40001819-2023 условия».

Правообладатель

ответственностью Научно-технический центр

Общество с ограниченной

«ПРОМПРИБОР» (ООО НТЦ «ПРОМПРИБОР») ИНН 7825373422

Юридический адрес: 191040, г. Санкт-Петербург, Лиговский пр-кт, д. 44, помещ. 121 Телефон: +7 (812) 572-32-39; факс: +7 (812) 572-32-40

Web-сайт: www.prom-pribor.ru

E-mail: info@prom-pribor.ru

Изготовитель

Общество с ограниченной ответственностью Научно-технический центр
«ПРОМПРИБОР» (ООО НТЦ «ПРОМПРИБОР»)
ИНН 7825373422
Адрес: 191040, г. Санкт-Петербург, Лиговский пр-кт, д. 44, помещ. 121
Телефон: +7 (812) 572-32-39; факс: +7 (812) 572-32-40
Web-сайт: www.prom-pribor.ru
E-mail: info@prom-pribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Правообладатель

ответственностью Научно-технический центр
Общество с ограниченной
«ПРОМПРИБОР» (ООО НТЦ «ПРОМПРИБОР») ИНН 7825373422
Юридический адрес: 191040, г. Санкт-Петербург, Лиговский пр-кт, д. 44, помещ. 121 Телефон: +7 (812) 572-32-39; факс: +7 (812) 572-32-40
Web-сайт: www.prom-pribor.ru
E-mail: info@prom-pribor.ru

Принцип действия пылеизмерителей - оптико-абсорбционный. Луч, формируемый источником оптического излучения (лазерный диод), проходит через анализируемый пылегазовый поток и регистрируется с помощью приёмника (фотодетектора). Изменение интенсивности зарегистрированного излучения, обусловленное наличием пыли в потоке, пропорционально спектральному коэффициенту направленного пропускания, который функционально связан с массовой концентрацией пыли.

Пылеизмерители выпускаются в виде различных модификаций, различающихся диапазонами измерений, конструктивными особенностями и опциями. Обозначение модификации содержит код вида «ЛПИ-05.А.Б». Расшифровка кода приведена в таблице 1.

Таблица 1	- Обозначение модификации
Позиция кода	Символ кода	Описание особенности или опции
А	1	излучатель и приёмник выполнены в виде отдельных блоков
А	2	излучатель и приёмник объединены в едином блоке приёмопередатчика, дополнительно в комплекте - блок отражателя
Б	1	процессор выполнен в виде отдельного блока в пластиковом корпусе
	1В	процессор выполнен в виде отдельного блока в металлическом корпусе
	2	процессор совмещён с блоком приёмника или приёмопередатчика, дополнительно в комплекте - коммутационный блок

Конструктивно пылеизмерители в зависимости от модификации состоят из 3-х блоков: блока излучателя и блока приёмника; блока приёмопередатчика и блока отражателя; дополнительно блока процессора или коммутационного блока.

Блоки излучателя, приёмника и приёмопередатчика содержат оптические и электронные компоненты, обеспечивающие их функционирование. Блок отражателя выполнен на основе триппель-призмы, заключенной в защитный корпус. Монтаж блоков на газоходы осуществляется с применением специальных диффузоров из комплекта пылеизмерителей таким образом, чтобы блоки располагались друг напротив друга на оптической оси: блок излучателя напротив блока приёмника (луч пересекает пылегазовый поток один раз) или блок приёмопередатчика напротив блока отражателя (луч пересекает пылегазовый поток дважды - в прямом и обратном направлении). Диффузоры имеют штуцеры для подключения к внешнему источнику сжатого воздуха для обдува оптических поверхностей блоков.

Управление пылеизмерителями осуществляется с помощью блока процессора со специализированным программным обеспечением посредством дисплея и кнопок. В зависимости от исполнения блок процессора изготавливается в пластиковом или металлическом корпусе с защитой от воздействия окружающей среды. При исполнении процессора, совмещённого с блоком приёмника или блоком приёмопередатчика, панель управления закрывается защитной металлической крышкой. Коммутационный блок изготавливается в пластиковом корпусе. Блок процессора и коммутационный блок соединяются электрическими кабелями соответственно с блоками излучателя и приёмника или приёмопередатчика, обеспечивают их электрическое питание, приём и передачу данных по интерфейсу связи RS-485, оснащены токовым выходом (токовая петля).

Результаты измерений представляются в виде значений массовой концентрации пыли и спектрального коэффициента направленного пропускания.

Общий вид пылеизмерителей, места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 - 4. Пломбировка корпусов блоков и нанесение на них знака поверки не предусмотрены. Идентификация пылеизмерителей осуществляется с помощью табличек, расположенных на корпусах блоков. На табличках указывается: модификация, тип блока, заводской номер пылеизмерителя в цифровом формате и дата выпуска. Заводской номер наносится на табличку ударным способом.

Внешний вид. Пылеизмерители лазерные (ЛПИ-05), http://oei-analitika.ru

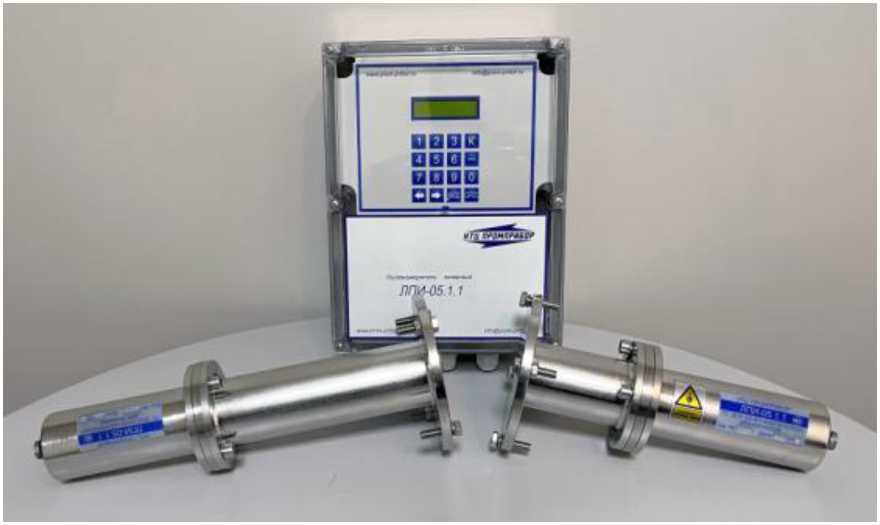

Рисунок 1 - Общий вид пылеизмерителей модификации ЛПИ-05.1.1 (блоки излучателя и приёмника с диффузорами, блок процессора в пластиковом корпусе)

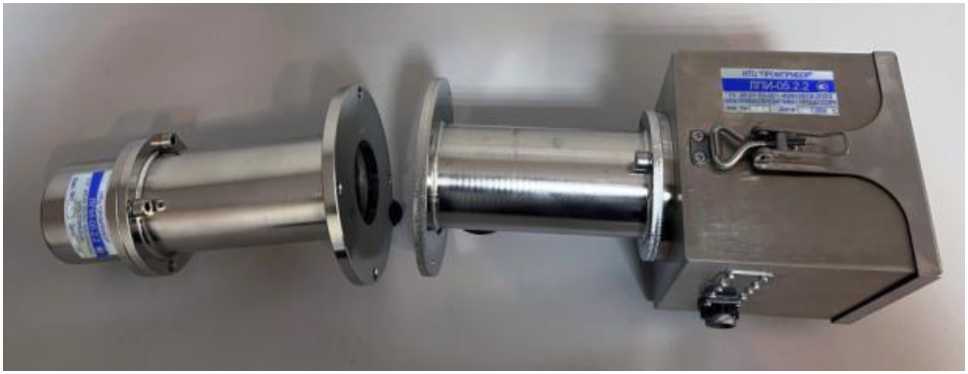

Рисунок 2 - Общий вид пылеизмерителей модификации ЛПИ-05.2.2 (блоки приёмопередатчика и отражателя с диффузорами)

б) блок коммутационный

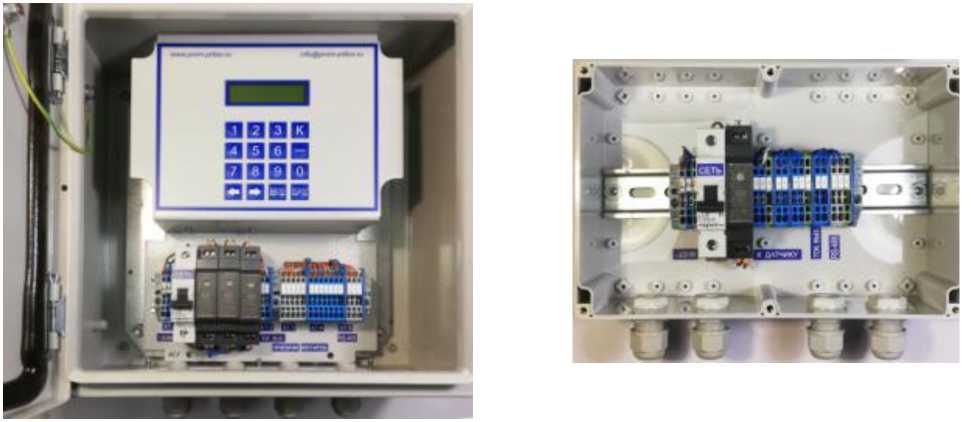

Рисунок 3 - Общий вид блоков
