Номер по Госреестру СИ: 92552-24
92552-24 Генераторы сигналов
(Г4-РНА2)
Назначение средства измерений:
Генераторы сигналов Г4-РНА2 (далее - генераторы) предназначены для формирования непрерывных гармонических сигналов с нормированными уровнем мощности и частотой выходного сигнала.
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 3
Общие сведения
Дата публикации - 05.07.2024
Срок свидетельства - 04.07.2029
Номер записи - 194394
ID в реестре СИ - 1417482
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
БЮЛИ.467875.002-01, БЮЛИ.467875.002,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Гамма" (ФГУП "НПП "Гамма")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1598 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Генераторы сигналов (Г4-РНА2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Гамма" (ФГУП "НПП "Гамма")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92552-24 04.07.2029 |
Генераторы сигналов, Г4-РНА2 Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Гамма" (ФГУП "НПП "Гамма") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Генераторы сигналов (Г4-РНА2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "НПП "ГАММА" (RA.RU.313623) | 3 | 2 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Генераторы сигналов (Г4-РНА2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) генераторов состоит из встроенного ПО, которое управляет аппаратной частью, обрабатывает измерительную информацию, обрабатывает поступающие SCPI-команды и выдает результат их исполнения, обеспечивает отображение информации на дисплее.
Конструкция генераторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики генераторов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО генераторов приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ВПО Г4-РНА2 БЮЛИ.00151-01 |
|
Номер версии (идентификационный номер ПО), не ниже |
1.Х.Х1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - принимает значения от 0 до 99. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом и на лицевую панель генератора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации БЮЛИ.467875.002 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
БЮЛИ.467875.002 ТУ «Генератор сигналов Г4-РНА2. Технические условия».
ПравообладательФедеральное государственное унитарное предприятие «Научно-производственное предприятие «Гамма» (ФГУП «НПП «Гамма»)
ИНН 7728044373
Адрес юридического лица: 117393, г. Москва, ул. Профсоюзная, д. 78, стр. 4
Изготовитель
Федеральное государственное унитарное предприятие «Научно-производственное предприятие «Гамма» (ФГУП «НПП «Гамма»)ИНН 7728044373
Адрес юридического лица: 117393, г. Москва, ул. Профсоюзная, д. 78, стр. 4
Адрес места осуществления деятельности: 119421, г. Москва, ул. Новаторов, д. 40, к. 1
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, помещ. I, ком. 2, 3, 3а, 3б (оф. 818)
Принцип действия генераторов основан на синтезе частоты с цифровой фазовой автоподстройкой частоты. Выходной уровень генераторов регулируется аттенюатором и контролируется системой автоматической регулировки усиления (АРУ). Источником опорной частоты для синтезатора служит кварцевый генератор с выходной частотой 10 МГц.
Конструктивно генераторы выполнены в виде настольного моноблока. Управление генераторами может осуществляться с передней панели или через интерфейсы управления USB и LAN посредством персонального компьютера по универсальному протоколу SCPI. Генераторы могут быть интегрированы в автоматизированные контрольно-измерительные комплексы.
На передней панели генераторов находится дисплей, на котором отображаются параметры генерируемого сигнала. Управление режимами работы, выбор регулируемых параметров генераторов может осуществляться специальными кнопками на передней панели.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером, входной и выходной разъемы опорной частоты 10 МГц.
Генераторы выпускаются в исполнениях БЮЛИ.467875.002, БЮЛИ.467875.002-01, БЮЛИ.467875.002-02, БЮЛИ.467875.002-03, отличающихся метрологическими и техническими характеристиками.
Генераторы могут быть оснащены дополнительными аппаратно-программными опциями, указанными в таблице 1.
Таблица 1 - Дополнительные опции
|
Код опции |
Тип опции |
Функциональное назначение |
|
РНА-А1 |
аппаратно-программная |
Встроенная аккумуляторная батарея |
|
РНА-А2 |
аппаратно-программная |
Термокомпенсированный опорный генератор (TCXO) |
|
РНА-А3 |
аппаратно-программная |
Расширенный динамический диапазон (от -30 до +20 дБ (1 мВт)) |
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид генераторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -нанесение наклейки со знаком поверки на корпус генераторов.
Цветовая гамма корпуса генераторов может быть изменена по решению изготовителя в одностороннем порядке.

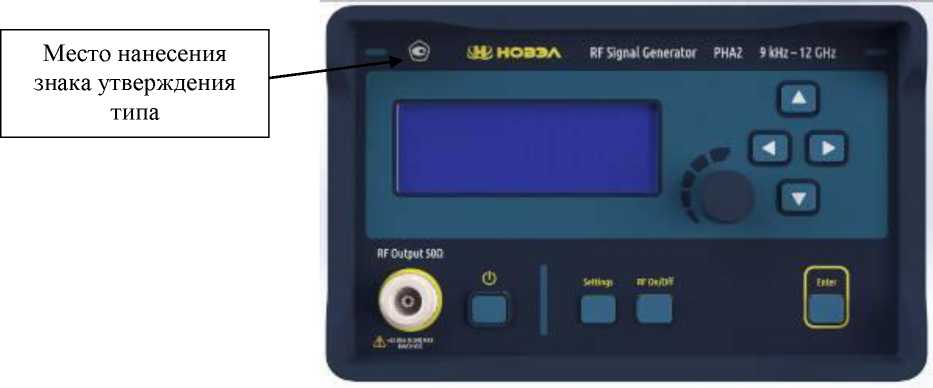

а) общий вид генераторов с указанием места нанесения знака утверждения типа
Наклейка со знаком поверки

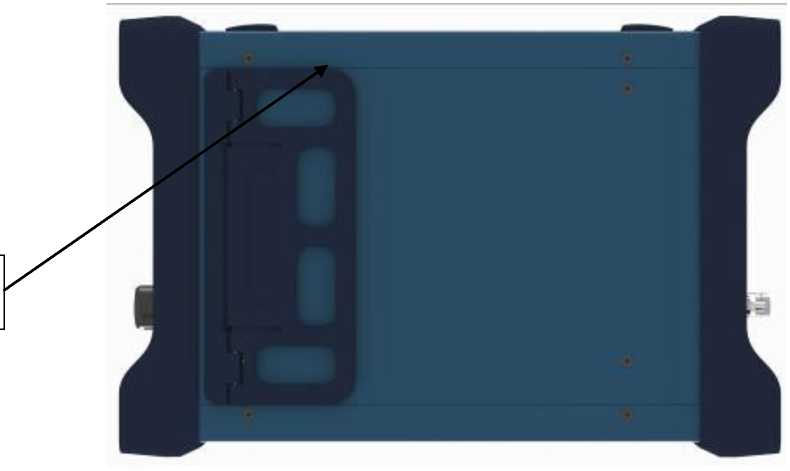

б) место ограничения доступа к местам настройки (регулировки)

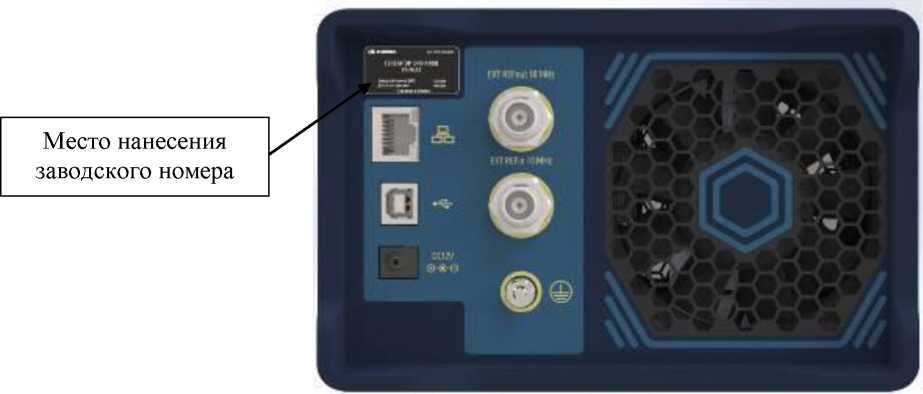

в) место нанесения заводского номера
Рисунок 1 - Общий вид генераторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов Г4-РНА2 в составе: |
БЮЛИ.467875.002 |
1 шт. |
|
Генератор сигналов Г4-РНА2 |
БЮЛИ.467875.001 |
1 шт. |
|
Руководство по эксплуатации |
БЮЛИ.467875.002 РЭ |
1 экз. |
|
Формуляр |
БЮЛИ.467875.002 ФО |
1 экз. |
|
Упаковка |
БЮЛИ.321341.040 |
1 шт. |
|
Адаптер питания |
БЮЛИ.436227.007 |
1 шт. |
|
Генератор сигналов Г4-РНА2 в составе: |
БЮЛИ.467875.002-01 |
1 шт. |
|
Генератор сигналов Г4-РНА2 |
БЮЛИ.467875.001-01 |
1 шт. |
|
Руководство по эксплуатации |
БЮЛИ.467875.002 РЭ |
1 экз. |
|
Формуляр |
БЮЛИ.467875.002 ФО |
1 экз. |
|
Упаковка |
БЮЛИ.321341.040 |
1 шт. |
|
Адаптер питания |
БЮЛИ.436227.007 |
1 шт. |
|
Генератор сигналов Г4-РНА2 в составе: |
БЮЛИ.467875.002-02 |
1 шт. |
|
Генератор сигналов Г4-РНА2 |
БЮЛИ.467875.001-02 |
1 шт. |
|
Руководство по эксплуатации |
БЮЛИ.467875.002 РЭ |
1 экз. |
|
Формуляр |
БЮЛИ.467875.002 ФО |
1 экз. |
|
Упаковка |
БЮЛИ.321341.040 |
1 шт. |
|
Адаптер питания |
БЮЛИ.436227.007 |
1 шт. |
|
Генератор сигналов Г4-РНА2 в составе: |
БЮЛИ.467875.002-03 |
1 шт. |
|
Генератор сигналов Г4-РНА2 |
БЮЛИ.467875.001-03 |
1 шт. |
|
Руководство по эксплуатации |
БЮЛИ.467875.002 РЭ |
1 экз. |
|
Формуляр |
БЮЛИ.467875.002 ФО |
1 экз. |
|
Упаковка |
БЮЛИ.321341.040 |
1 шт. |
|
Адаптер питания |
БЮЛИ.436227.007 |
1 шт. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот:
|
от 9 кГц до 12 ГГц от 100 МГц до 12 ГГц от 9 кГц до 7,5 ГГц от 100 МГц до 7,5 ГГц |
|
Пределы допускаемой относительной погрешности установки частоты сигнала (в диапазоне частот от 300 кГц до 12 ГГц) при работе от внутреннего опорного генератора:
|
±1,0^10-6 ±2,0^10-7 |
|
Диапазон установки уровня мощности выходного сигнала, дБ (1 мВт):
|
от 0 до +20 от -30 до +20 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала в диапазоне рабочих частот, дБ (1 мВт) |
±1,0 |
|
Уровень гармонических составляющих спектра выходного сигнала в диапазоне рабочих частот, дБ, относительно несущей, не более (при уровне выходной мощности 10 дБ (1 мВт)) |
-30 |
|
Уровень субгармонических составляющих спектра выходного сигнала в диапазоне рабочих частот, дБ, относительно несущей, не более (при уровне выходной мощности 10 дБ (1 мВт)) |
-55 |
|
Уровень негармонических составляющих спектра выходного сигнала в диапазоне рабочих частот, дБ, относительно несущей, не более (при уровне выходной мощности 10 дБ (1 мВт)) |
-58 |
|
Спектральная плотность мощности фазовых шумов выходного сигнала при уровне мощности на выходе СВЧ 10 дБ (1 мВт) в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более |
приведена в таблице 4 |
Таблица 4 - Спектральная плотность мощности фазовых шумов
|
Частота, МГц |
Спектральная плотность мощности фазовых шумов, дБ относительно несущей в полосе 1 Гц, не более, при отстройке от несущей частоты | |||||
|
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
100 |
-84 |
-128 |
-130 |
-135 |
-147 |
-147 |
|
1000 |
-63 |
-108 |
-111 |
-118 |
-141 |
-150 |
|
3000 |
-50 |
-93 |
-98 |
-105 |
-129 |
-150 |
|
6000 |
-48 |
-88 |
-92 |
-99 |
-123 |
-146 |
|
120001) |
-40 |
-82 |
-85 |
-92 |
-117 |
-141 |
|
Для исполнений БЮЛИ.467875.002 и |
БЮЛИ.467875.002-01. | |||||
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Номинальное напряжение электропитания от сети переменного тока частотой 50 Гц, удовлетворяющего нормам качества, установленным ГОСТ 32144-2013, В |
220 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Габаритные размеры (высота^глубина^ширина), мм, не более |
111x261x174 |
|
Масса, кг, не более: - без опции РНА-А1 |
1,5 |
|
- при наличии опции РНА-А1 |
2,8 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность при температуре окружающей среды +25 °С, %, не более |
90 |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы, лет |
10 |
