Сведения о средстве измерений: 92477-24 Сканеры оптические трехмерные

Номер по Госреестру СИ: 92477-24
92477-24 Сканеры оптические трехмерные
(SmartScan-HE R12)

Назначение средства измерений:
Сканеры оптические трехмерные SmartScan-HE R12 предназначены для измерений геометрических параметров поверхностей сложной формы.

сертификация программного обеспечения
Внешний вид. Сканеры оптические трехмерные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Сканеры оптические трехмерные
Рисунок № 1
Внешний вид. Сканеры оптические трехмерные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Сканеры оптические трехмерные
Рисунок № 2
Внешний вид. Сканеры оптические трехмерные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Сканеры оптические трехмерные
Рисунок № 3

Общие сведения

Дата публикации - 25.06.2024
Срок свидетельства - 24.06.2029
Номер записи - 194306
ID в реестре СИ - 1417210
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SmartScan-HE R12, -,

Производитель

Изготовитель - Hexagon AICON ETALON GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1493 от 2024.06.24 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Сканеры оптические трехмерные (SmartScan-HE R12)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hexagon AICON ETALON GmbH

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92477-24
24.06.2029
Сканеры оптические трехмерные, SmartScan-HE R12
Hexagon AICON ETALON GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год

Кто поверяет Сканеры оптические трехмерные (SmartScan-HE R12)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • -
  • 2 2 0 0 2 2 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • SmartScan-HE R12
  • 1 1 0 1 0 0 0 0

    Стоимость поверки Сканеры оптические трехмерные (SmartScan-HE R12)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) OptoCat представляет собой встроенное ПО для выполнения управление оптическими сканерами, производить их калибровку, для сбора, обработки и анализа измерительной информации.

    Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

    Уровень защиты программного обеспечения оценивается как «высокий» по Р 50.2.0772014.

    Таблица 1 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    OptoCat

    Номер версии

    (идентификационный номер) ПО

    не ниже 2020R3

    Цифровой идентификатор

    -


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации сканера оптического трехмерного SmartScan-HE R12 типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в Разделе 8 «Сканирование» документа «Сканеры оптические трехмерные SmartScan-HE R12. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.

    Правообладатель

    Hexagon AICON ETALON GmbH, Германия

    Адрес: D-38114 Braunschweig, Biberweg 30C, Германия

    Тел. +49 (0)531 58 000 58

    Факс +49 (0)531 58 000 60

    Адрес в интернет: www.hexagon.com

    Изготовитель

    Hexagon AICON ETALON GmbH, Германия
    Адрес: D-38114 Braunschweig, Biberweg 30C, Германия
    Тел. +49 (0)531 58 000 58
    Факс +49 (0)531 58 000 60
    Адрес в интернет: www.hexagon.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Тел.: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66 Адрес в интернет: www.vniims.ru Адрес электронной почты: office@vniims.ru

    Правообладатель

    Hexagon AICON ETALON GmbH, Германия
    Адрес: D-38114 Braunschweig, Biberweg 30C, Германия
    Тел. +49 (0)531 58 000 58
    Факс +49 (0)531 58 000 60
    Адрес в интернет: www.hexagon.com

    Принцип действия сканера основан на проецировании структурированного света на сканируемый объект. Благодаря цифровым камерам происходит съемка объекта, таким образом, воссоздается объемная форма и получаются сканы, которые в дальнейшем обрабатываются и с помощью программного обеспечения происходит расчет геометрических параметров сложной формы.

    Сканеры состоят из сенсора (проектор с двумя камерами), контроллера, кабелей, ПК и штатива. Сенсор системы закрепляется на штативе.

    Сканеры оптические трехмерные SmartScan-HE R12 выпускаются со следующими измерительными зонами: SL-90, SL-200, SL-300, SL-500, M-350, M-450, M-750 и M-1000, отличающихся между собой диапазонами измерений и разрешением по осям. Один сканер может иметь в комплекте несколько измерительных зон.

    Пломбирование корпуса сканеров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид сканеров приведен на рисунке 1. Заводской номер в виде буквенноцифрового обозначения, наносится типографским способом на маркировочную табличку в месте, указанном на рисунке 2.

    Внешний вид. Сканеры оптические трехмерные (SmartScan-HE R12), http://oei-analitika.ru

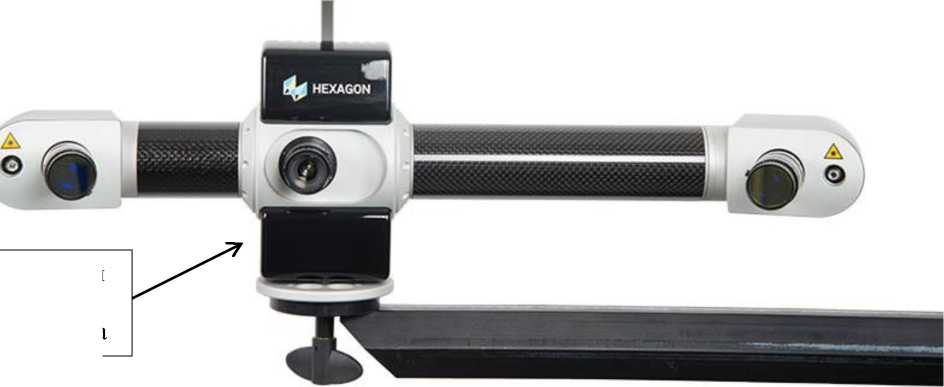

    а) Сенсор с камерами

    Место нанесения маркировочной таблички сканера

    Внешний вид. Сканеры оптические трехмерные (SmartScan-HE R12), http://oei-analitika.ru

    Кабель питания

    Кабель сенсора

    USB кабель

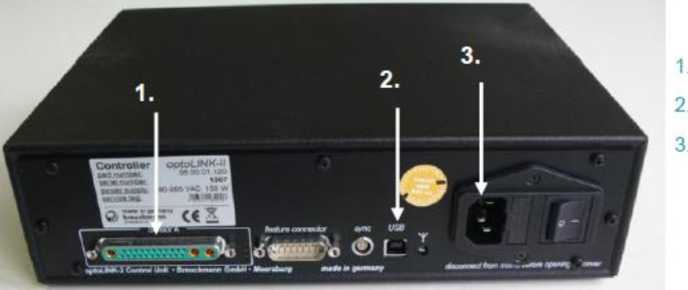

    б) Контроллер OptoLink

    Рисунок 1 - Общий вид сканеров оптических трехмерных SmartScan-HE R12

    Внешний вид. Сканеры оптические трехмерные (SmartScan-HE R12), http://oei-analitika.ru

    Место нанесения заводского номера сканера

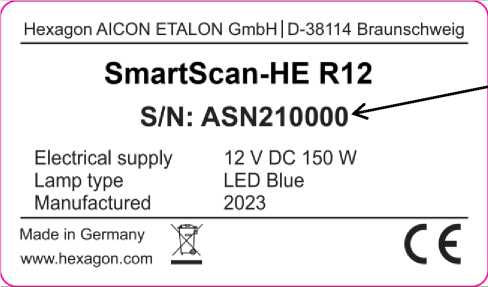

    Рисунок 2 - Общий вид маркировочной таблички сканеров
