Номер по Госреестру СИ: 92456-24
92456-24 Счетчики газа цифровые интеллектуальные
(СГЦИ)
Назначение средства измерений:
Счетчики газа цифровые интеллектуальные СГЦИ (далее - счетчики) предназначены для измерений объема газа при рабочих условиях (счетчики без термокоррекции) и объема газа, приведенного к температуре плюс 20 °С (счетчики с термокоррекцией).
Внешний вид.
Счетчики газа цифровые интеллектуальные
Рисунок № 1
Общие сведения
Дата публикации - 24.06.2024
Срок свидетельства - 24.06.2029
Номер записи - 194302
ID в реестре СИ - 1417206
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СГЦИ-ТК-6,0, СГЦИ-ТК-4,0, СГЦИ-ТК-1,6, СГЦИ-6,0,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Центр Инновационных Технологий Плюс" (ООО "ЦИТ-Плюс")
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 4955
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1137
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 2226 дн.
Приказы РСТ, где упоминается данный тип СИ
№1493 от 2024.06.24 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Счетчики газа цифровые интеллектуальные (СГЦИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Центр Инновационных Технологий Плюс" (ООО "ЦИТ-Плюс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92456-24 24.06.2029 |
Счетчики газа цифровые интеллектуальные, СГЦИ Общество с ограниченной ответственностью "Центр Инновационных Технологий Плюс" (ООО "ЦИТ-Плюс") (РОССИЯ г. Саратов) |
ОТ МП |
6 лет |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Счетчики газа цифровые интеллектуальные (СГЦИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦИТ-ПЛЮС" (RA.RU.311768) | 4955 | 3375 | 4954 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики газа цифровые интеллектуальные (СГЦИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО).
ПО предназначено для преобразования частоты колебаний струйного автогенератора в объем газа, приведения объема газа к температуре плюс 20 °С и отображения измеренных значений на дисплее.
ПО встраивается в энергонезависимую память счетчиков при изготовлении и не может быть изменено в процессе эксплуатации и не может быть считано через какой-либо интерфейс. Метрологические характеристики счетчиков нормированы с учетом ПО.
Конструкция счетчиков обеспечивает полное ограничение доступа к ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчика фотохимпечатным способом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Описание и метод измерений» руководства по эксплуатации ЯБКЮ.407279.002 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ЯБКЮ.407279.002 ТУ «Счетчики газа цифровые интеллектуальные типа СГЦИ». Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Центр Инновационных Технологий-Плюс» (ООО «ЦИТ-Плюс»)
ИНН 6452927377
Юридический адрес: 410019, Саратовская обл., г. Саратов, мкрн. 1-й им. Пугачева Е.И., д. 44Б
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия счетчиков основан на эффекте колебания струи измеряемой среды при протекании ее через струйный автогенератор, который представляет собой бистабильный струйный элемент, охваченный обратными связями, обеспечивающий режим автоколебаний. Газ, проходя через струйный автогенератор, генерирует в нем акустические колебания с частотой, пропорциональной расходу газа. Акустические колебания поступают на пьезоэлемент, где преобразуются в электрический сигнал. Электрический сигнал поступает на плату аналого-цифрового преобразователя, который усиливает сигнал, формирует импульсы счета, производит их подсчет, переводит полученное количество импульсов в значение объёма газа. Счетчики с термокоррекцией приводят измеренное значение объема газа к плюс 20 °С. Измеренные значения отображаются на дисплее, а также передаются посредством импульсного выходного сигнала.
Счетчик состоит из струйного автогенератора и пьезоэлемента, платы аналогоцифрового преобразователя и сумматора; элемента питания; корпуса счетчика с присоединительными патрубками. Счетчик исполнения «ТК» имеет встроенный датчик температуры.
Счетчики изготавливаются в исполнениях, отличающихся диапазоном измерений, наличием термокоррекции, номинальным диаметром, типом присоединения к трубопроводу и имеют следующую структуру обозначения:
СГЦИ -
Тип присоединения к трубопроводу: «М» или символ отсутствует - муфта с обеих сторон; «Ш» - штуцер со стороны выхода и муфта со стороны входа; «Ф» - фланец с обеих сторон
Номинальный диаметр
Максимальное значение диапазона измерений расхода газа, м3/ч______
Наличие термокоррекции: «ТК» - с термокоррекцией, символ отсутствует -без термокоррекции
Заводской номер, состоящий из арабских цифр, наносится фотохимпечатным способом или методом лазерной гравировки на лицевую панель счетчика.
Знак поверки наносится на пломбу в виде наклейки, ограничивающую доступ к технологическому разъему, который находится под крышкой батарейного отсека.

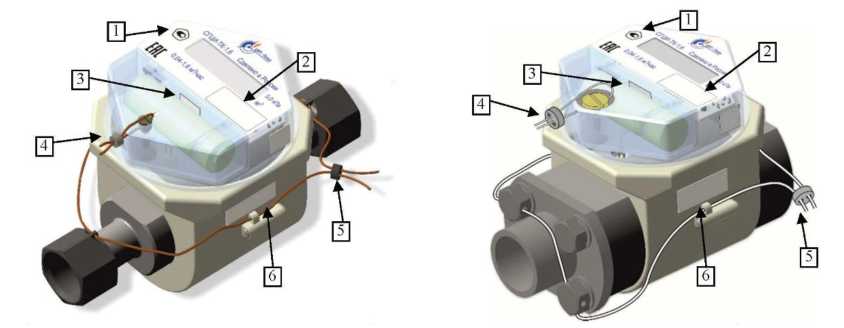

1 - место нанесения знака утверждения типа; 2 - место нанесения заводского номера; 3 -пломба поверителя с изображением знака поверки; 4 - пломба изготовителя или монтажной организации; 5 - пломба монтажной организации; 6 - пломба изготовителя
Рисунок 1 - Общий вид счетчиков и схема пломбировки
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счетчик газа цифровой интеллектуальный |
СГЦИ |
1 |
|
Руководство по эксплуатации |
ЯБКЮ.407279.002 РЭ |
1 |
|
Комплект монтажных частей |
- |
1 |
|
Методика поверки |
- |
1 |
|
Примечание - В комплект монтажных частей входит прокладка паронитовая (1 шт. для | ||
|
исполнений СГЦИ-Х-Х-Х/Ш, 2 шт. - для остальных исполнений). | ||
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа при рабочих условиях, м3/ч: | |
|
- исполнения СГЦИ-Х-1,6-Х/Х |
от 0,04 до 1,60 |
|
- исполнения СГЦИ-Х-2,5-Х/Х |
от 0,04 до 2,50 |
|
- исполнения СГЦИ-Х-3,2-Х/Х |
от 0,04 до 3,20 |
|
- исполнения СГЦИ-Х-4,0-Х/Х |
от 0,04 до 4,00 |
|
- исполнения СГЦИ-Х-6,0-Х/Х |
от 0,06 до 6,00 |
|
Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях (для счетчиков без термокоррекции) и объема газа, приведенного к температуре плюс 20 °С (для счетчиков с термокоррекцией), %: | |
|
а) основной, в диапазонах измерений: | |
|
- от Qmin до 0,2-Qmax включ. |
±2,5 |
|
- св. 0,2'Qmax до Qmax |
±1,5 |
|
б) дополнительной, вызванной отклонением температуры | |
|
измеряемой среды от (20±5) °С на каждые 10 °С, % |
±0,5 |
__________________Наименование характеристики
Значение
Примечания:
-
1. Приняты следующие обозначения: Qmin - минимальный расход газа при рабочих условиях, м3/ч; Qmax - максимальный расход газа при рабочих условиях, м3/ч.
-
2. Основная и дополнительная погрешность суммируются алгебраически.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ по ГОСТ 5542-2014, пары сжиженного газа по ГОСТ 20448-2018 |
|
Параметры измеряемой среды:
|
5 от -10 до +50 |
|
Номинальный диаметр |
15, 20, 25, 32 |
|
Потеря давления при максимальном расходе, кПа, не более:
|
1 1,5 |
|
Цена деления младшего разряда дисплея, м3 |
0,001 |
|
Емкость дисплея, м3 |
99999,999 |
|
Характеристики импульсного выхода:
|
открытый коллектор 0,5 от 2 до 6 0,000125 |
|
Напряжение встроенного источника питания, В |
3,6 |
|
Условия эксплуатации:
|
от -10 до +50 от 84,0 до 106,7 80 |
|
Габаритные размеры ДхШхВ, мм, не более:
|
125x80x90 92x80x90 |
|
Масса, кг, не более:
|
0,9 1,0 |
|
Средняя наработка на отказ, ч, не менее |
110000 |
|
Средний срок службы, лет, не менее |
12 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 |
