Номер по Госреестру СИ: 92455-24
92455-24 Устройство весоизмерительное автоматическое
(PTB)
Назначение средства измерений:
Устройство весоизмерительное автоматическое PTB (далее — средство измерений) предназначено для измерений массы.

Внешний вид.
Устройство весоизмерительное автоматическое
Рисунок № 1

Внешний вид.
Устройство весоизмерительное автоматическое
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее средства измерений при его включении и/или может быть просмотрен в соответствующем разделе меню.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО средства измерений через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и регулировки, расположенному на печатной плате прибора. Доступ к параметрам настройки и юстировки возможен только при нарушении пломбы и изменении положения переключателя настройки и юстировки. Энергонезависимая память защищена переключателем настройки и паролем.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 —
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
0.3.x* |
|
Цифровой идентификатор ПО |
- |
|
* Примечание - обозначение «х» не относится к метрологически значимомой части ПО, может принимать значения от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию и маркировочную табличку средства измерений.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» документа «Устройство весоизмерительное автоматическое PTB. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ПравообладательTechnipes S.r.l., Италия
Адрес: Via del gelso,12, 47822 Santarcangelo di Romagna Rimini, Italy Тел./факс: +39 0541 624 970 / +39 0541 625 902
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений при прохождении этого объекта по транспортировочной системе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс на периферийные устройства, например, персональный компьютер, вторичный дисплей.
Средство измерений представляет собой устройство для автоматического и статического взвешивания и конструктивно состоит из следующих функциональных узлов:
-
- грузоприемное устройство (далее — ГПУ), включающее в себя весоизмерительный тензометрический датчики с аналоговым выходным сигналом;
-
- ленточный грузовой конвейер, объединенный с ГПУ.
-
- оптический датчик нахождения объекта измерений на ГПУ.
-
- блок управления, включающий в себя электронные устройства, устройство обработки аналоговых данных SIWAREX FTA (аналого-цифровой преобразователь), устройство управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, сенсорный экран, выполняющий функции дисплея и клавиатуры оператора посредством графического интерфейса.
К средству измерений данного типа относится устройство весоизмерительное автоматическое PTB, c заводским номером PTB-NB 0102.
Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на раму средства измерений и содержит следующие основные данные:
-
- торговая марка изготовителя или его полное наименование;
-
- знак утверждения типа;
-
- обозначение типа и модификации;
-
- заводской (серийный) номер;
-
- максимальная нагрузка (Max);
-
- минимальная нагрузка (Min);
-
- цена деления шкалы (d);
-
- диапазон выборки массы тары;
-
- год выпуска.
Заводской номер наносится типографским способом на маркировочную табличку в виде цифробуквенного обозначения.

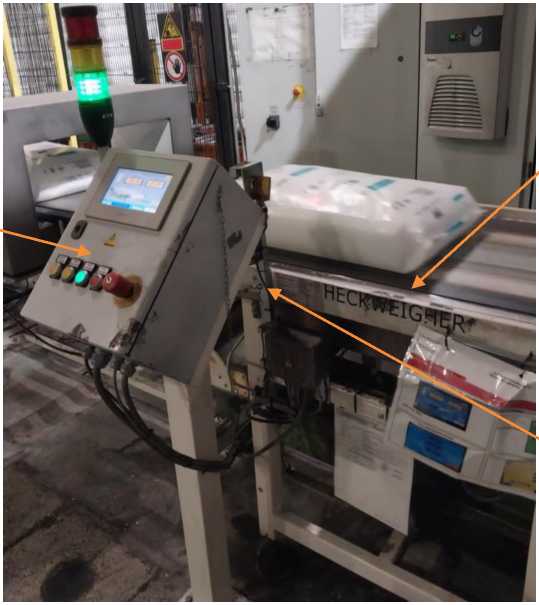

Блок управления
Ленточный конвейер
Рисунок 1 - Общий вид средства измерений
Место нанесения маркировочной таблички
Нанесение

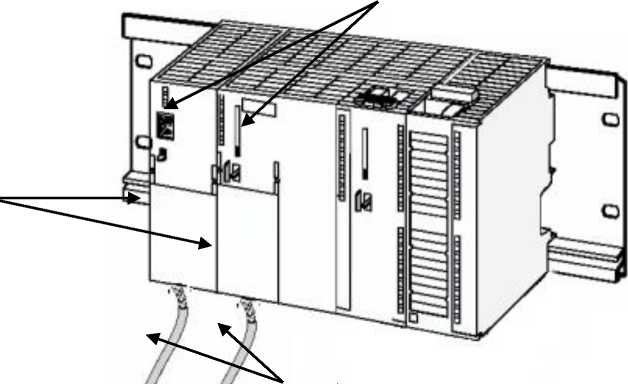

Схема пломбировки для защиты от несанкционированного доступа представлена на рисунке 2.
знака поверки на средство измерений не предусмотрено.
ограничивает разъему средства измерений
электронный прибор SIWAREX FTA
или свинцовой препятствует электрических сигнальных а также доступ к регулировки
Пломбировка разрушаемой наклейкой пломбой демонтажу соединений кабелей датчиков,
Кабель
Рисунок 2 — Схема пломбировки электронного прибора средства
измерений.
Таблица 2 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка (Max), кг |
36 |
|
Минимальная нагрузка (Min), кг |
19 |
|
Действительная цена деления (d), кг |
0,01 |
|
Пределы допускаемой абсолютной погрешности, кг |
±0,05 |
|
Диапазон выборки массы тары, % от Max |
100 |
|
Скорость движения ленты конвейера (v), м/мин |
60 |
Таблица 3 — Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до + 25 |
|
- относительная влажность, % |
до 50 |
|
Параметры электрического питания: | |
|
-напряжение переменного тока, В |
от 207 до 253 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Габаритные размеры средства измерений, мм, не более | |
|
- высота |
1000 |
|
- ширина |
700 |
|
- длина |
980 |
