Номер по Госреестру СИ: 92451-24
92451-24 Анализаторы химических источников тока
(АСК75)
Назначение средства измерений:
Анализаторы химических источников тока АСК75 (далее - анализаторы) предназначены для воспроизведений и измерений напряжения и силы постоянного тока для испытаний аккумуляторов различных электрохимических систем, суперконденсаторов (ионисторов), гальванических элементов, солнечных батарей, топливных элементов, редокс-батарей, электрохимических ячеек и любых других источников и накопителей электрической энергии.
Внешний вид.
Анализаторы химических источников тока
Рисунок № 1
Внешний вид.
Анализаторы химических источников тока
Рисунок № 2
Общие сведения
Дата публикации - 24.06.2024
Срок свидетельства - 24.06.2029
Номер записи - 194297
ID в реестре СИ - 1417201
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЯРОСТАНМАШ" (ООО "ЯРОСТАНМАШ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1493 от 2024.06.24 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Анализаторы химических источников тока (АСК75)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЯРОСТАНМАШ" (ООО "ЯРОСТАНМАШ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71687-18 28.06.2029 |
Анализаторы химических источников тока, АСК Общество с ограниченной ответственностью "ЯРОСТАНМАШ" (ООО "ЯРОСТАНМАШ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92451-24 24.06.2029 |
Анализаторы химических источников тока, АСК75 Общество с ограниченной ответственностью "ЯРОСТАНМАШ" (ООО "ЯРОСТАНМАШ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Анализаторы химических источников тока (АСК75)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы химических источников тока (АСК75)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (микропрограмму микроконтроллеров), неизменяемое и не считываемое. Конструкция анализаторов обеспечивает исключение доступа к встроенному ПО и измерительной информации (программная блокировка микроконтроллеров прибора от считывания и изменения, исключающая любые вмешательства в код микропрограммы без полной потери работоспособности прибора).
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Управление настройками, параметрами и режимами работы приборов, получение и вывод результатов измерений на дисплей ПК и в файлы результатов осуществляется посредством внешнего программного обеспечения Ym128, поставляемого вместе с анализатором на электронном носителе.
Внешнее программное обеспечение Ym128 не является метрологически значимым.
Идентификационные данные внешнего программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ym128 |
|
Номер версии (идентификационный номер) ПО |
Не ниже V8.3.107 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 руководства по эксплуатации «Анализаторы химических источников тока АСК75. Руководство по эксплуатации. 022ЯРСТ.0000-0 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 - 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 13 октября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4032-004-63711239-2022 «Анализаторы химических источников тока АСК75. Технические условия».
Правообладательответственностью
«ЯРОСТАНМАШ»
Общество с ограниченной (ООО «ЯРОСТАНМАШ») ИНН 7701854211
Юридический адрес: 119435, г. Москва, пер. Малый Саввинский, д. 5, кв. 29 Телефон: +7(977)487-55-69
Web-сайт: https://battery-analyzers.ru/
E-mail: yarst@mail.ru
Изготовитель
ответственностью«ЯРОСТАНМАШ»
Общество с ограниченной
(ООО «ЯРОСТАНМАШ»)
ИНН 7701854211
Юридический адрес: 119435, г. Москва, пер. Малый Саввинский, д. 5, кв. 29
Адрес места осуществления деятельности: 141151, Московская обл., г. Лосино- Петровский, тер. Придорожная (д Орловка), ул. Карьерная, д. 16
Телефон: +7(977)487-55-69
Web-сайт: https://battery-analyzers.ru/
E-mail: yarst@mail.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
ответственностью«ЯРОСТАНМАШ»
Общество с ограниченной (ООО «ЯРОСТАНМАШ») ИНН 7701854211
Юридический адрес: 119435, г. Москва, пер. Малый Саввинский, д. 5, кв. 29 Телефон: +7(977)487-55-69
Web-сайт: https://battery-analyzers.ru/
E-mail: yarst@mail.ru
Принцип действия анализаторов основан на воспроизведении и изменении напряжения, силы тока, мощности или сопротивления при тестировании различных химических источников тока (ХИТ) путем формирования регулируемых и стабилизированных значений напряжения, силы тока, мощности и сопротивления, которые не зависят от процессов, происходящих в тестируемом ХИТ.
Анализаторы технически представляют собой электронные устройства, состоящие из двух (модификация АСК75.10.20.2) или двенадцати (модификация АСК75.10.20.12) идентичных зарядно-разрядных модулей и общего модуля контроля и управления. Обмен данными между модулями осуществляется по гальванически изолированной шине данных. Каждый модуль заряда-разряда содержит программируемый источник питания и программируемую электронную нагрузку, управляемые микроконтроллером. Каждый канал анализатора может независимо от других каналов функционировать в режиме воспроизведения по заданному закону во времени зарядного (разрядного) напряжения, силы зарядного (разрядного) тока, зарядной (разрядной) мощности и разрядного сопротивления, с одновременным измерением напряжения на ХИТ и силы тока (заряда или разряда) через ХИТ. Регулировка выходных значений напряжения, силы тока, мощности и сопротивления осуществляется на основе сигналов обратной связи, поступающих непосредственно с клемм тестируемого ХИТ. Сигналы обратной связи обрабатываются микроконтроллером, который формирует управляющие сигналы для встроенного программируемого источника питания и встроенной программируемой электронной нагрузки.
Анализаторы выпускаются в двух модификациях, имеющих идентичные характеристики каналов, и отличающиеся только числом каналов:
АСК75.10.20.2 - на два канала;
АСК75.10.20.12 - на двенадцать каналов.
Каждый канал анализатора снабжен внешним датчиком температуры, используемым для контроля температуры ХИТ и выполнения защитных функций.
Управление анализаторами, их конфигурирование, запуск теста ХИТ, наблюдение за ходом тестирования, получение и вывод результатов измерений осуществляется через интерфейс связи Ethernet с помощью программного обеспечения Ym128, поставляемого вместе с приборами на электронном носителе.
Программное обеспечение Ym128 должно быть установлено на персональном компьютере Пользователя перед началом работы с анализатором.
Конструктивно анализаторы выполнены в виде моноблока в металлическом корпусе для настольного или стоечного размещения.
Для модификации АСК75.10.20.2 на передней панели расположен тумблер - индикатор включения питания, гнезда для подключения тестируемых ХИТ, светодиодные индикаторы, слот для установки карты памяти для сохранения результатов измерений, а также разъемы Ethernet и USB для связи с персональным компьютером. На задней панели прибора расположен вентилятор охлаждения, разъем питания 220 В и винт заземления.
Для модификации АСК75.10.20.12 на передней панели расположены гнезда для подключения тестируемых ХИТ, светодиодные индикаторы, слот для установки карты памяти для сохранения результатов измерений, а также разъемы Ethernet и USB для связи с персональным компьютером. На задней панели прибора расположены вентиляторы охлаждения, разъем питания 220 В, тумблер - индикатор включения питания и винт заземления.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на нижней панели анализаторов в виде полимерной наклейки.
Пломбировка анализаторов от несанкционированного доступа осуществляется путем нанесения защитной наклейки с уникальным номером на боковую часть корпуса с правой стороны.
Знак поверки наносится на анализаторы в соответствии с рисунками 1 и 2.
Общий вид анализаторов и место нанесения заводского номера приведены на рисунках 1 и 2.
Место пломбирования и нанесения знака поверки
Место нанесения заводского номера

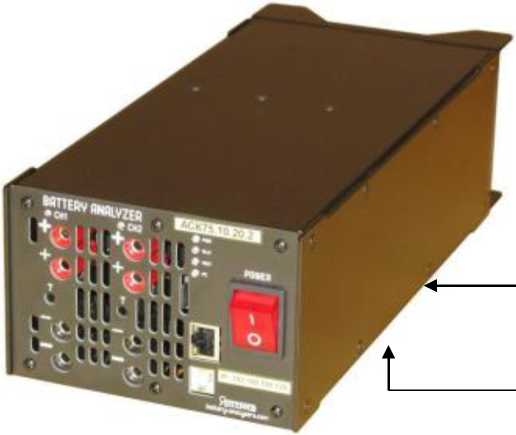

Рисунок 1 - Общий вид анализаторов модификации АСК75.10.20.2 с указанием мест пломбирования, нанесения знака поверки и места нанесения заводского номера
Место нанесения заводского номера
Место пломбирования и нанесения знака поверки

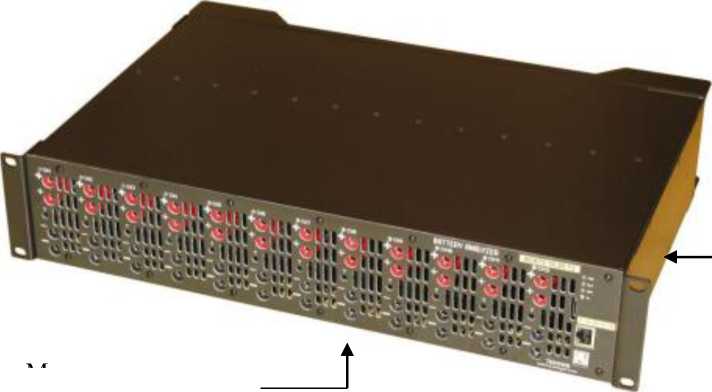

Рисунок 2 - Общий вид анализаторов модификации АСК75.10.20.12 с указанием мест пломбирования, нанесения знака поверки и места нанесения заводского номера
Основные метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.
Таблица 2 -
|
Характеристика |
Значение |
|
от -0,1 до +0,1 | |
|
Диапазон воспроизведений и измерений силы постоянного |
от -0,5 до +0,5 |
|
тока, А |
от -2,0 до +2,0 от -10,0 до +10,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведений и измерений силы постоянного тока, А: - в диапазоне от -0,1 до +0,1 |
±0,0005 |
|
- в диапазоне от -0,5 до +0,5 |
±0,0025 |
|
- в диапазоне от -2,0 до +2,0 |
±0,01 |
|
- в диапазоне от -10,0 до +10,0 |
±0,05 |
|
Диапазон воспроизведений и измерений напряжения постоянного тока, В |
от 1 до 20 |
|
Пределы допускаемой абсолютной погрешности воспроизведений и измерений напряжения постоянного тока, В |
±0,05 |
|
Пределы допускаемой абсолютной погрешности воспроизведений интервалов времени, с |
±0,001 •tзад±0,2 tзад - заданное значение интервала времени, с |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±0,001 •tизм±0,2 tизм - измеренное значение интервала времени, с |
Таблица 3 - Технические
|
Характеристика |
Значение |
|
Количество одновременно анализируемых ХИТ - АСК75.10.20.2 |
от 1 до 2 |
|
- АСК75.10.20.12 |
от 1 до 12 |
|
Параметры электрического питания - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, Вт (В-А), не более - АСК75.10.20.2 |
170 (300) |
|
- АСК75.10.20.12 |
920 (1600) |
|
Габаритные размеры (высотахширинахглубина), мм, не более - АСК75.10.20.2 |
88x135x310 |
|
- АСК75.10.20.12 |
88x482x312 |
|
Масса, кг, не более - АСК75.10.20.2 |
2,8 |
|
- АСК75.10.20.12 |
8,8 |
|
Условия эксплуатации: - температура окружающей среды, 0С |
от +18 до +28 |
|
- относительная влажность воздуха, % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет, не менее |
5 |
