Сведения о средстве измерений: 92418-24 Установка трубопоршневая

Номер по Госреестру СИ: 92418-24
92418-24 Установка трубопоршневая
(Сапфир М-300-6,3)

Назначение средства измерений:
Установка трубопоршневая «САПФИР М-300-6,3» (далее - ТПУ) предназначена для хранения и передачи единиц объема и объемного расхода протекающей жидкости. ТПУ применяется в качестве рабочего эталона 1-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

сертификация программного обеспечения
Внешний вид. Установка трубопоршневая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка трубопоршневая
Рисунок № 1
Внешний вид. Установка трубопоршневая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка трубопоршневая
Рисунок № 2
Внешний вид. Установка трубопоршневая, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установка трубопоршневая
Рисунок № 3

Общие сведения

Дата публикации - 28.06.2024
Срок свидетельства -
Номер записи - 194264
ID в реестре СИ - 1417132
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Сапфир М-300-6,3,

Производитель

Изготовитель - Открытое акционерное общество Научно-производственное предприятие "Системнефтегаз" (ОАО НПП "Системнефтегаз")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Октябрьский
Уведомление о начале осуществления предпринимательской деятельности -

Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.

В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.

В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2004
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1463 от 2024.06.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Установка трубопоршневая (Сапфир М-300-6,3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество Научно-производственное предприятие "Системнефтегаз" (ОАО НПП "Системнефтегаз")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92418-24

Установка трубопоршневая, Сапфир М-300-6,3
Открытое акционерное общество Научно-производственное предприятие "Системнефтегаз" (ОАО НПП "Системнефтегаз") (РОССИЯ Республика Башкортостан, г. Октябрьский)
ОТ
МП
2 года
93323-24

Установка трубопоршневая, Сапфир М-300
Открытое акционерное общество Научно-производственное предприятие "Системнефтегаз" (ОАО НПП "Системнефтегаз") (РОССИЯ Республика Башкортостан, г. Октябрьский)
ОТ
МП
2 года

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Установка трубопоршневая (Сапфир М-300-6,3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САМАРСКИЙ ЦСМ"
(RA.RU.311429)
РСТ
  • Сапфир М-300-6,3
  • 1 1 0 0 1 1 0

    Стоимость поверки Установка трубопоршневая (Сапфир М-300-6,3)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в разделе 4 «Использование по назначению» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)

    ИНН 6330013048

    Юридический адрес: 443013, г. Самара, ул. Киевская, д. 5А

    Изготовитель


    Открытое акционерное общество   Научно-производственное   предприятие
    «Системнефтегаз» (ОАО НПП «Системнефтегаз»)
    ИНН 0265012361
    Адрес: 452602, Республика Башкортостан, г. Октябрьский, ул. Садовое кольцо, д. 17а

    Испытательный центр


    Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, РеспубликаТатарстан, г. Казань, ул. Журналистов, д. 2а

    Правообладатель


    Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)
    ИНН 6330013048
    Юридический адрес: 443013, г. Самара, ул. Киевская, д. 5А

    Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.

    ТПУ ограниченный расширитель; шаровый поршень. Для измерений температуры применяются преобразователи температуры или

    участок, тройник; камеры;

    состоит из следующих основных элементов: калиброванный одной парой сигнализаторов прохождения шарового поршня; двухходовой переключающий кран-манипулятор приемно-пусковой

    термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.

    ТПУ является однонаправленной и имеет передвижное исполнение.

    При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средства измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор (детектор) прохода происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора (детектора) счет импульсов начинается, а по сигналу второго сигнализатора (детектора) - прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.

    Заводской номер 72 в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ТПУ.

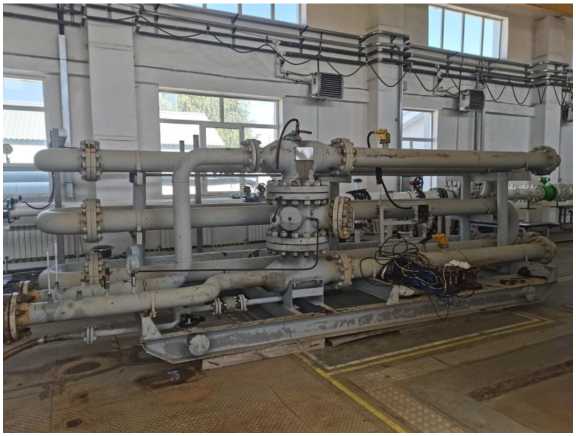

    Общий вид ТПУ приведен на рисунке 1.

    Внешний вид. Установка трубопоршневая (Сапфир М-300-6,3), http://oei-analitika.ru

    Рисунок 1 - Общий вид ТПУ

    на всех

    Установка пломб на ТПУ осуществляется с помощью контровочной проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные:

    • - на контровочной проволоке, проходящей через отверстия гаек на шпильке, присоединительных фланцах калиброванного участка ТПУ (рисунок 2 (а));

    • - на контровочных проволоках, пропущенных через отверстия завернутых крепления крышек сигнализаторов прохождения шарового поршня и двух винтов крепления сигнализатора положения шарового поршня в трубопровод ТПУ (рисунок 2 (б)).

    Схема установки пломб для предотвращения несанкционированного доступа и нанесения знака поверки представлены на рисунке 2.

    Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.

    винтов

    фланца

    Внешний вид. Установка трубопоршневая (Сапфир М-300-6,3), http://oei-analitika.ru

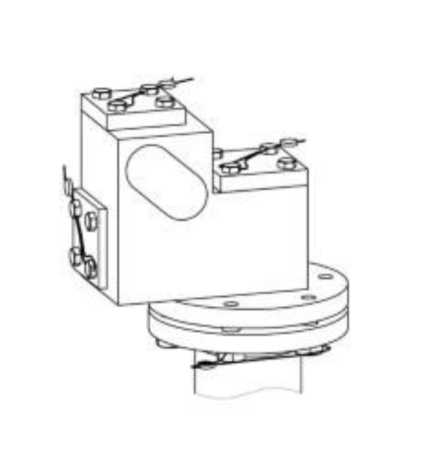

    б) сигнализатор прохождения шарового поршня

    Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки

    Внешний вид. Установка трубопоршневая (Сапфир М-300-6,3), http://oei-analitika.ru

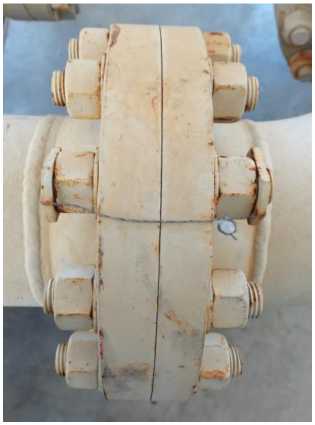

    а) фланец калиброванного участка


    Т а б л и ц а 3 - Комплектность средст

    Наименование

    Обозначение

    Количество, шт./экз.

    Установка трубопоршневая

    «САПФИР М-300-6,3»

    1

    Паспорт

    Ха 1.560.044 ПС

    1

    Руководство по эксплуатации

    Ха 1.560.044 РЭ

    1


    Т а б л и ц а 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Рабочий диапазон расхода, м3

    от 25 до 300

    Пределы   допускаемой   относительной   погрешности

    (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости калиброванного участка) в потоке при температуре +20°С и избыточном давлении 0 МПа, %

    ±0,05

    Т а б л и ц а 2 - Основные технические

    Наименование характеристики

    Значение

    Диапазон объема жидкости (вместимости калиброванного участка) при температуре +20°С и избыточном давлении 0 МПа, м3

    от 0,47 до 1,53

    Измеряемая среда

    жидкость (вода, нефть соответствующая техническому регламенту или национальному стандарту, нефть сырая, нефтепродукты, газовый конденсат, жидкие углеводороды)

    Максимальное рабочее давление, МПа

    6,3

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - напряжение постоянного тока, В

    • - частота переменного тока, Гц

    380(+38/-57)

    24 50±1

    Потребляемая мощность, ВА, не более

    500

    Габаритные размеры, мм, не более

    • - длина

    • - ширина

    • - высота

    6800

    2300

    2500

    Масса, кг, не более

    5600

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от -50 до +50

    80

    Средняя наработка на отказ, ч, не менее

    10000

    Средний срок службы, лет, не менее

    8
