Номер по Госреестру СИ: 92414-24
92414-24 Модули
(K-H)
Назначение средства измерений:
Модули K-Н (далее - модули) предназначены для измерений аналоговых сигналов, поступающих от датчиков с унифицированным выходом по току, а также от датчиков частоты вращения.

Внешний вид.
Модули
Рисунок № 1

Внешний вид.
Модули

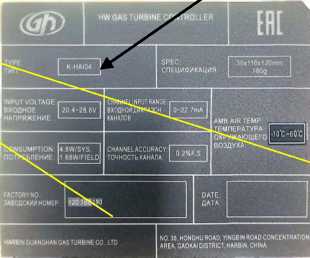

Рисунок № 2

Внешний вид.
Модули

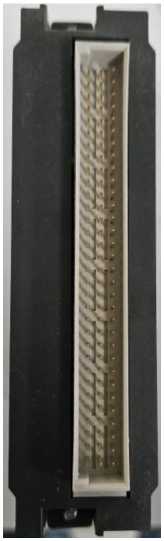

Рисунок № 3

Внешний вид.
Модули
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) модулей K-Н служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
-
- отсутствует физический доступ к носителю информации;
-
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО модулей K-Н
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
GTG&SIS_AT_654 SP2 |
|
Номер версии (идентификационный номер) |
654 SP2 |
|
Цифровой идентификатор |
1.0 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Оборудование ввода-вывода» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия на Модули K-Н.
Правообладатель«Harbin Guanghan Gas Turbine Co., Ltd.», Китай
No.35 Honghu Road, Yingbin Road, Concentration Area, Gaokai District, Harbin
Web-сайт: www.ghturbine.com
E-mail: lh@ghturbine.com
Изготовитель
«Harbin Guanghan Gas Turbine Co., Ltd.», КитайNo.35 Honghu Road, Yingbin Road, Concentration Area, Gaokai District, Harbin Web-сайт: www.ghturbine.com E-mail: lh@ghturbine.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Harbin Guanghan Gas Turbine Co., Ltd.», КитайNo.35 Honghu Road, Yingbin Road, Concentration Area, Gaokai District, Harbin
Web-сайт: www.ghturbine.com
E-mail: lh@ghturbine.com
Принцип действия модулей основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Модули K-Н выпускаются в следующих модификациях:
-
- измерительные модули K-НFC02, предназначенные для измерений выходных
сигналов датчиков частоты вращения и имеющие 4 входных измерительных канала;
-
- измерительные модули К-НА104, предназначенные для измерений выходных
сигналов датчиков с унифицированным выходом по току и имеющие 8 входных измерительных каналов;
-
- модули К-НАО01, предназначенные для формирования выходных унифицированным сигналов по току и имеющие 8 каналов.
Модули K-Н работают в составе контроллеров K-HCU12.
Измерительные модули представляют собой автономные электронные блоки с блоком контактов на задней панели для подключения к шасси контроллера. Подключение к датчику осуществляется через клеммник контроллера.
Модификация и заводской номер модулей, представленные в цифровом формате, наносятся боковую панель методами печати и наклейки.
Пломбирование модулей не предусмотрено.
Нанесение знака поверки на модули не предусмотрено.
Общий вид модулей K-Н, место нанесения модификации и заводского номера приведены на рисунке 1.
Место нанесения
заводского номера
«Ч ‘GASTU40ISE CONTRQUIS
Г'ПЕЮ
1.4-28 9V
СНА»(ЧЕ1АССиК*С1':Г^
17ОЧНОСТЫ8Ч«14 iJt;
SPEC 1
СПЕЦИвИКАЦЯЙ I I99g
Место нанесения модификации
, NO 35.1------------- - - - - -
KllU G«5WIOIStRlCrH*SeiN,C«tf«
Рисунок 1 - Общий вид модулей K-Н с указанием мест нанесения модификации и заводского номера

I C^lhNE’.OaWJIWi'f-r^ Ь]||«1«с«8ихвд. рг??;?

Таблица 2 - Метрологические характеристики модулей K-Н
|
Наименование характеристики |
Значение |
|
Модуль K-НFC02 | |
|
Диапазон измерений частоты входного сигнала, Гц |
от 10 до 10000 |
|
Диапазон измерений напряжения входного сигнала (пик), В |
от 0,5 до 50 |
|
Пределы допускаемой основной относительной погрешности измерений частоты входного сигнала, %:
|
1 0,05 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты входного сигнала, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
0,022 |
|
Модуль К-НАЮ4 | |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % |
0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
0,022 |
|
Модуль К-НАО01 | |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной относительной погрешности воспроизведения силы постоянного тока, % |
0,2 |
|
Пределы допускаемой дополнительной относительной погрешности воспроизведения силы постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
0,022 |
Таблица 3 - Основные технические характеристики модулей K-Н
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
|
Напряжение питания постоянного тока, В |
24 (-15%- +20%) |
|
Условия эксплуатации, °С |
от -10 до +60 |
|
Габаритные размеры, мм, не более (длина^высота^ширина) |
133x114x30 |
|
Масса, кг, не более |
0,35 |
