Номер по Госреестру СИ: 92412-24
92412-24 Системы высокого напряжения измерительные
(СВНИ)
Назначение средства измерений:
Системы высокого напряжения измерительные СВНИ (далее по тексту - системы) предназначены для измерений напряжения переменного и постоянного тока при испытаниях изоляции различных устройств.
Внешний вид.
Системы высокого напряжения измерительные
Рисунок № 1
Внешний вид.
Системы высокого напряжения измерительные
Рисунок № 2
Внешний вид.
Системы высокого напряжения измерительные
Рисунок № 3
Внешний вид.
Системы высокого напряжения измерительные
Рисунок № 4
Внешний вид.
Системы высокого напряжения измерительные
Рисунок № 5
Внешний вид.
Системы высокого напряжения измерительные
Рисунок № 6
Внешний вид.
Системы высокого напряжения измерительные
Рисунок № 7
Общие сведения
Дата публикации - 21.06.2024
Срок свидетельства - 20.06.2029
Номер записи - 194258
ID в реестре СИ - 1417125
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СВНИ-20, мод.СВНИ-20, Мод. СВНИ-50/60, мод. СВНИ-20,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Производственная Компания СВТ" (ООО "ПК СВТ")
Страна - РОССИЯ
Населенный пункт - г. Ярославль
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 911 дн.
Приказы РСТ, где упоминается данный тип СИ
№1463 от 2024.06.20 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Системы высокого напряжения измерительные (СВНИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Производственная Компания СВТ" (ООО "ПК СВТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92412-24 20.06.2029 |
Системы высокого напряжения измерительные, СВНИ Общество с ограниченной ответственностью "Производственная Компания СВТ" (ООО "ПК СВТ") (РОССИЯ г. Ярославль) |
ОТ МП |
2 года |
Кто поверяет Системы высокого напряжения измерительные (СВНИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 10 | 8 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Системы высокого напряжения измерительные (СВНИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ярославский ЦСМ Ярославская область |
6822 | 6822 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель аппарата высоковольтного (для модификации СВНИ-20) и на лицевую панель измерителя напряжения (для остальных модификаций) способом наклейки, а также на титульные листы руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководствах по эксплуатации в разделе 7. «Порядок работы» - для систем модификации СВНИ-20; в разделе 2. «Использование системы по назначению» - для систем модификации СВНИ-36 СНЧ; в разделе 2.3 «Порядок работы» - для систем модификаций СВНИ-50/60, СВНИ-95/110.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
ТУ 4222-001-43569236-2017 «Системы высокого напряжения измерительные СВНИ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Производственная Компания СВТ» (ООО «ПК СВТ»)
ИНН 7604298880
Адрес юридического лица: 150046, г. Ярославль, ул. Титова, д. 6, к. 3, кв. 19
Изготовитель
Общество с ограниченной ответственностью «Производственная Компания СВТ» (ООО «ПК СВТ»)ИНН 7604298880
Адрес юридического лица: 150046, г. Ярославль, ул. Титова, д. 6, к. 3, кв. 19
Адрес места осуществления деятельности: 150507, Ярославская обл., Ярославский р-н, п. Ивняки, Производственный центр «Пахма», стр. 2
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Принцип действия систем основан на масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя напряжения и последующего измерения выходного напряжения делителя.
Системы изготавливаются в виде четырех модификаций: СВНИ-20, СВНИ-36 СНЧ, СВНИ-50/60, СВНИ-95/110, отличающихся диапазоном измерений напряжения, габаритами, массой.
При работе в режиме измерений напряжения переменного тока системы измеряют действующее (среднеквадратичное) значение напряжения.
При работе в режиме измерений напряжения постоянного тока системы модификаций СВНИ-20, СВНИ-50/60, СВНИ-95/110 измеряют амплитудное значение выпрямленного напряжения отрицательной полярности, система модификации СВНИ-36 СНЧ измеряет амплитудное значение выпрямленного напряжения отрицательной и положительной полярности.
Системы конструктивно встраиваются в блоки аппаратов высоковольтных типа АВ, АВДМ, СП и аналогичных, производимых под торговой маркой ООО «ПК СВТ».
Основные узлы систем модификации СВНИ-20: делитель высокого напряжения ДН-20, преобразователь напряжения, микроамперметр М42304 (от 0 до 100 мкА, кл. т. 1,5), шкала которого проградуирована в киловольтах.
Основные узлы систем модификации СВНИ-36 СНЧ: делитель высокого напряжения ДН-36, измеритель напряжения ИН-1А.
Основные узлы систем модификаций СВНИ-50/60, СВНИ-95/110: делитель высокого напряжения ДН-70 (ДН-140), измеритель напряжения ИН-1АЦ.
Делитель высокого напряжения ДН собран на прецизионных резисторах типа С2-29, залитых силиконовым компаундом.
Измеритель напряжения ИН-1А состоит из источника питания, платы аналогового преобразователя, аналогового индикатора - микроамперметра М42304. На задней панели измерителя расположены: предохранитель, разъем «вход» (ХS1) для подключения делителя напряжений, клемма «земля» и разъем типа РП10-7 (ХР1), который служит для соединения с блоком управления аппарата высоковольтного АВ и предназначен для подключения питания и подачи команды на выбор вида напряжения (переменное/постоянное). Разъем также используется при автономной поверке системы отдельно от блока аппарата высоковольтного АВ, в который она встроена.
Измеритель напряжения ИН-1АЦ состоит из источника питания, платы аналогового преобразователя, цифрового индикатора и аналогового индикатора - микроамперметра М42304. На задней панели измерителя расположены: предохранитель, разъем «вход» для подключения делителя напряжений, клемма «земля» и разъем типа РП10-7, который служит для соединения с блоком управления аппарата высоковольтного АВ и предназначен для подключения питания и подачи команды на выбор вида напряжения (переменное/постоянное). Разъем также используется при автономной поверке системы отдельно от блока аппарата высоковольтного АВ, в который она встроена.
Для соединения делителя и измерителя применяется коаксиальный кабель типа РК50.
Системы относятся к ремонтируемым и восстанавливаемым изделиям.
Общий вид систем представлен на рисунках 1 - 5.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления стенок корпусов блоков пломбируются. Схема пломбировки представлена на рисунках 2, 6.
Обозначение места нанесения знака утверждения типа представлено на рисунках 1, 6.
Нанесение знака поверки на системы не предусмотрено.
Место нанесения заводских номеров - информационная табличка на корпусе аппарата высоковольтного (для модификации СВНИ-20), на корпусе делителя высокого напряжения и корпусе измерителя напряжения (для остальных модификаций); способ нанесения - рукописный печатным шрифтом перманентным маркером; формат - цифровой код, состоящий из арабских цифр. Обозначение мест нанесения заводских номеров представлено на рисунках 2, 6, 7.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид систем модификации СВНИ-20 в составе аппарата высоковольтного АВ-20М. Вид спереди
о ПРОБОЙ
0 ВЫСОКОЕ НАПРЯЖЕНИЕ
в ИСПЫТАНИЕ РАЗРЕШЕНО
Место нанесения заводских номеров
Место пломбировки

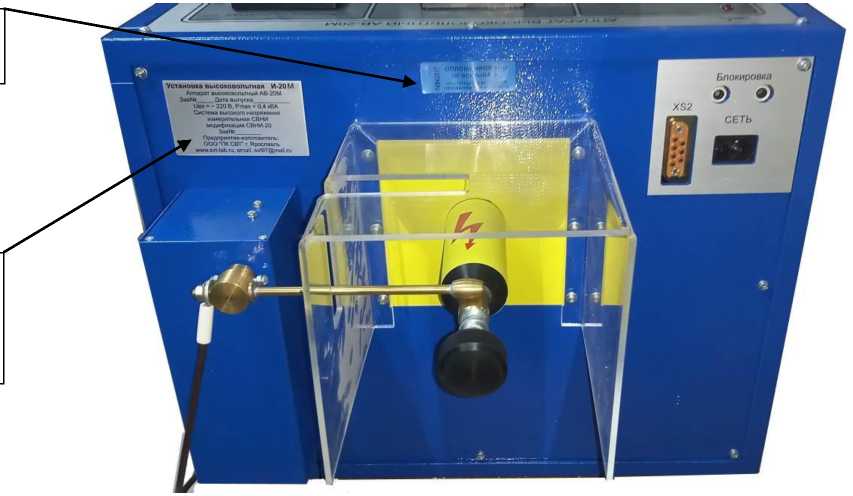

Рисунок 2 - Общий вид систем модификации СВНИ-20 в составе аппарата высоковольтного АВ-20М. Вид сзади
Рисунок 3 - Общий вид систем модификации СВНИ-36 СНЧ
Место нанесения
заводских номеров
Рисунок 4 - Общий вид систем модификации СВНИ-50/60
|
в цеп | |
|
рта |
после» |
|
км |
высот |
|
₽С8ТИ. |
ОТКЛЮЧ1П |
|
рТНЫЙ |
наложите |
|
геную |
вывод да |
|
г ?■ |
зазем |

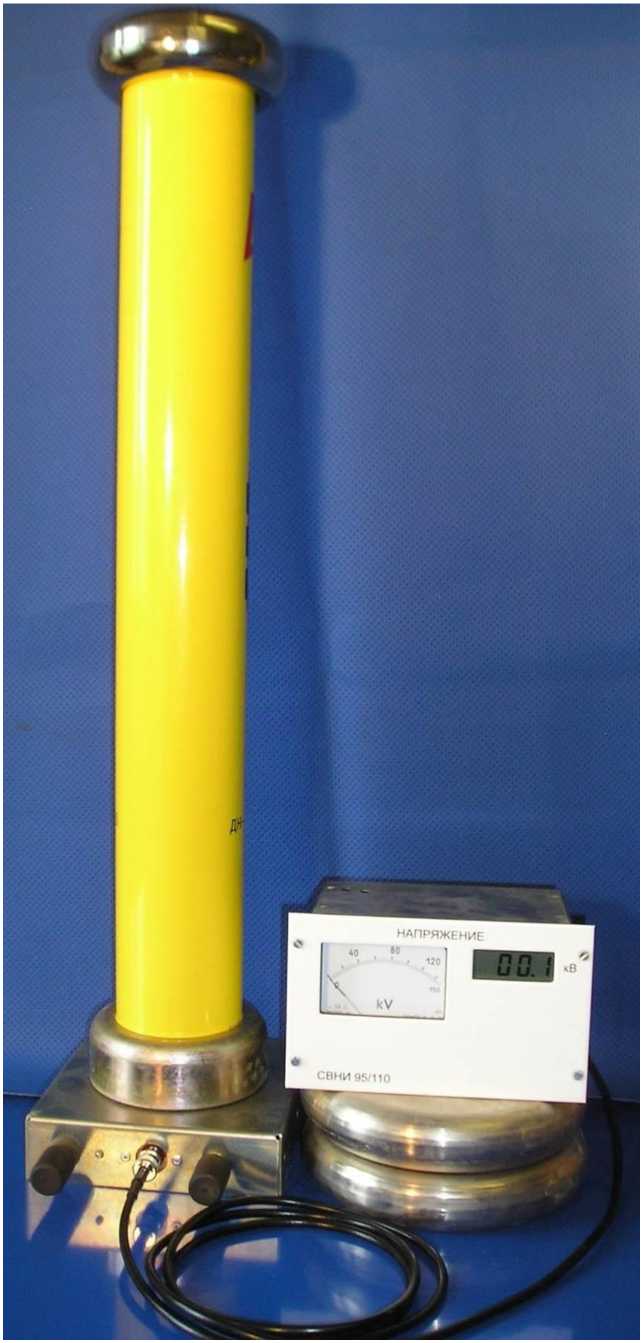

Рисунок 5 - Общий вид систем модификации СВНИ-95/110
|
Место нанесения заводских номеров |
Место пломбировки |
Место нанесения знака утверждения |
Рисунок 6 - Схема пломбировки и обозначение мест нанесения знака утверждения типа и заводских номеров
Место нанесения заводских номеров

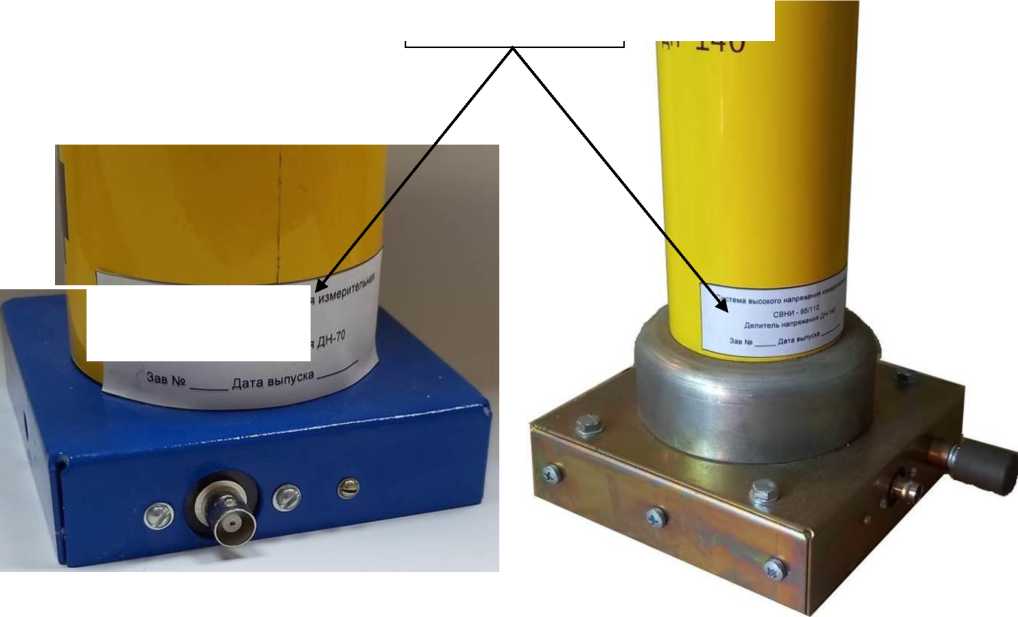

Рисунок 7 - Место нанесения заводских номеров
Система высокого напряжения
СВНИ - 50^®° Делитель напряжения
Таблица 3 - Комплектность систем модификации СВНИ-20
|
Наименование |
Обозначение |
Количество |
|
Система высокого напряжения измерительная |
СВНИ-20 | |
|
в составе: |
1 шт. | |
|
- делитель высокого напряжения |
ДН-20 |
1 шт. |
|
- преобразователь напряжения |
- |
1 шт. |
|
- микроамперметр |
М42304 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 4 - Комплектность систем
СВНИ-36 СНЧ
|
Наименование |
Обозначение |
Количество |
|
Система высокого напряжения измерительная |
СВНИ-36 СНЧ | |
|
в составе: |
1 шт. | |
|
- делитель высокого напряжения |
ДН-36 |
1 шт. |
|
- измеритель напряжения |
ИН-1А |
1 шт. |
|
Кабель соединительный коаксиальный |
- |
1 шт. |
|
Провод заземления |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 5 - Комплектность систем
СВНИ-50/60
|
Наименование |
Обозначение |
Количество |
|
Система высокого напряжения измерительная |
СВНИ-50/60 | |
|
в составе: |
1 шт. | |
|
- делитель высокого напряжения |
ДН-70 |
1 шт. |
|
- измеритель напряжения |
ИН-1АЦ |
1 шт. |
|
Кабель соединительный коаксиальный |
- |
1 шт. |
таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Провод заземления |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 6 - Комплектность систем модификации СВНИ-95/110
|
Наименование |
Обозначение |
Количество |
|
Система высокого напряжения измерительная |
СВНИ-95/110 | |
|
в составе: |
1 шт. | |
|
- делитель высокого напряжения |
ДН-140 |
1 шт. |
|
- измеритель напряжения |
ИН-1АЦ |
1 шт. |
|
Кабель соединительный коаксиальный |
- |
1 шт. |
|
Провод заземления |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение для модификаций | |||
|
СВНИ-20 |
СВНИ-36 СНЧ |
СВНИ-50/60 |
СВНИ- 95/110 | |
|
Диапазон измерений напряжения переменного тока, кВ |
от 1 до 20 |
нет |
от 10 до 50 |
от 10 до 95 |
|
Частота переменного тока, Гц |
50 | |||
|
Диапазон измерений напряжения постоянного тока, кВ |
от 1 до 10 |
от -36 до 36 |
от 10 до 60 |
от 10 до 100 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
±3 |
нет |
±3 | |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±3 | |||
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры, мм, (длина^ширина^высота) СВНИ-20 в составе: - делитель высокого напряжения ДН-20; |
180x35x70 |
|
- преобразователь напряжения; |
110x105x20 |
|
- микроамперметр М42304 |
80x80x45 |
|
СВНИ-36 СНЧ в составе: - делитель высокого напряжения ДН-36; |
340x55 (высотаxдиаметр) |
|
- измеритель напряжения ИН-1А |
110x95x105 |
|
СВНИ-50/60 в составе: - делитель высокого напряжения ДН-70; |
340x110 (высотаxдиаметр) |
|
- измеритель напряжения ИН-1АЦ |
165x95x105 |
|
СВНИ-95/110 в составе: - делитель высокого напряжения ДН-140; |
760x100 (высотаxдиаметр) |
|
- измеритель напряжения ИН-1АЦ |
165x95x105 |
|
Масса, кг СВНИ-20 в составе: - делитель высокого напряжения ДН-20; |
0,43 |
|
- преобразователь напряжения; |
0,1 |
|
- микроамперметр М42304 |
0,12 |
|
СВНИ-36 СНЧ в составе: - делитель высокого напряжения ДН-36; |
0,73 |
|
- измеритель напряжения ИН-1А |
0,91 |
таблицы 2
|
Наименование характеристики |
Значение |
|
СВНИ-50/60 в составе: | |
|
- делитель высокого напряжения ДН-70; |
2,62 |
|
- измеритель напряжения ИН-1АЦ |
1,25 |
|
СВНИ-95/110 в составе: | |
|
- делитель высокого напряжения ДН-140; |
6,4 |
|
- измеритель напряжения ИН-1АЦ |
1,25 |
|
Рабочие условия измерений: | |
|
- температура окружающего воздуха, °С | |
|
СВНИ-20; |
от -5 до +35 |
|
СВНИ-36 СНЧ, СВНИ-50/60; СВНИ-95/110 |
от -10 до +40 |
|
- относительная влажность воздуха, % |
80 при +25 °С |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
