Номер по Госреестру СИ: 92407-24
92407-24 Титраторы автоматические
(Titrando 852)
Назначение средства измерений:
Титраторы автоматические Titrando 852 (далее - титраторы) предназначены для измерений массовой доли воды в жидких, твердых и газообразных веществах, не взаимодействующих с реактивом Фишера.

Внешний вид.
Титраторы автоматические
Рисунок № 1

Внешний вид.
Титраторы автоматические
Рисунок № 2
Программное обеспечение
Титраторы оснащены обеспечением “tiamo”,
автономным специально разработанным
программным которое применяется для управления титраторами, дозирующими системами, сбора, обработки и хранения данных, а также для полной автоматизации процессов. Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
tiamo |
|
Номер версии ПО |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Титрование по методу Карла Фишера» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 29 декабря 2018 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах».
ПравообладательКомпания «Metrohm», Швейцария
Адрес: СН-9101 Herisau, Switzerland
Телефон 41-71-353-85-85
Факс: 41-71-353-89-01
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего с электродов, помещенных в анализируемый раствор для титрования. В ячейке для титрования проходит химическая реакция воды с йодом и двуокисью серы в присутствии основания в спиртовой среде. Вода и йод реагируют друг с другом в результате ступенчатой реакции (реакция Карла Фишера) в соотношении 1:1. После завершения количественной реакции воды с реактивом Карла Фишера в растворе появляется избыток йода, который приводит к скачку потенциала на двойном платиновом электроде. В волюметрическом методе определения йодосодержащий титрант (реактив Карла Фишера для волюметрического титрования) добавляется в образец, содержащий воду до полного завершения реакции, фиксируемой двойным платиновым электродом. Масса воды определяется по объему реактива Карла Фишера, израсходованного для достижения скачка потенциала. В кулонометрическом методе йод образуется в ячейке с помощью генерирующего электрода, а общее количество воды в соответствии с законом Фарадея определяется по количеству электричества, затраченного на достижение конечной точки титрования.
Конструктивно титраторы состоят из основного блока титратора, мешалки, дозирующей бюретки, привода бюретки. Титрование осуществляется автоматически, в качестве электродной системы используются двойные платиновые электроды. В кулонометрическом титраторе для генерации йода используется генерирующий электрод.
Предусмотрены разъемы для подключения системы подачи растворителя сбора слива, принтера и электронных весов. Для анализа твердых или нерастворимых в реактивах Фишера проб могут применяться дополнительные средства пробоподготовки, в том числе подключаемые устройства термической пробоподготовки для извлечения влаги, в том числе автоматизированные и подключаемые к титраторам.
Титраторы управляются с помощью программного обеспечения, установленного на персональный компьютер. Отображение параметров текущих результатов измерений (объем титранта, величина дрейфа, график кривой титрования) и окончательных результатов измерений (объем титранта, потраченного на титрование, график кривой титрования) обеспечивается внешним персональным компьютером. Полученные результаты сохраняются в памяти внешнего персонального компьютера.
Титраторы могут контролировать температуру измеряемой среды с помощью термопреобразователей сопротивления Pt1000, NTC.

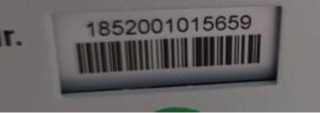

Маркировочная этикетка, нанесенная на заднюю панель основного блока титратора, содержит информацию о заводском номере. Заводской номер нанесен типографским способом. Заводской номер имеет цифровой формат. Маркировочные этикетки приведены на рисунке 1.

Nt. I 1852001015857
IKHVIIIHIIРисунок 1 - Маркировочные этикетки

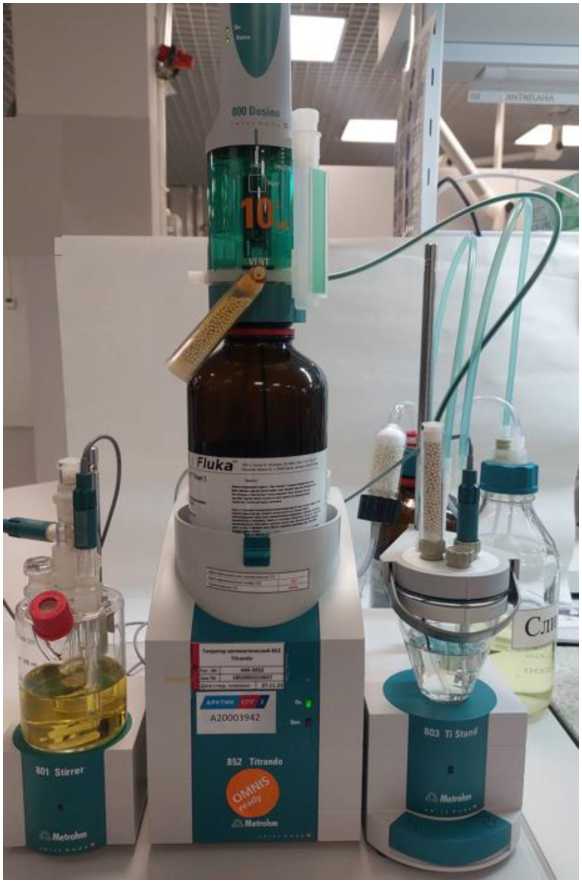

Общий вид титратора представлен на рисунке 2.
Рисунок 2 - Общий вид титратора автоматического Titrando 852
Пломбирование титраторов не предусмотрено. Нанесение знака поверки на титраторы не предусмотрено.
К титраторам данного типа относятся титраторы с заводскими номерами 1852001015657, 1852001015663, 1852001015659.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Титратор автоматический |
Titrando 852 |
1 шт. |
|
Сменные части в соответствии с комплектом поставки |
- |
1 шт. |
|
Программное обеспечение (на компьютерных носителях информации) |
tiamo 3.0 |
1 шт. |
|
Методика поверки |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний: ЭДС поляризации, мВ тока поляризации, мкА массовой доли воды, % |
от -1250 до 1250 от -125 до 125 от 0 до 100 |
|
Диапазон измерений массовой доли воды для кулонометрической ячейки, % |
от 0,001 до 10 |
|
Диапазон измерений массовой доли воды для волюмометрической ячейки, % |
от 0,01 до 100 |
|
Пределы допускаемой относительной погрешности результатов измерений массовой доли воды для кулонометрической ячейки, %, в поддиапазонах измерений: от 0,001 до 0,1 % включ. св. 0,1 до 10 % |
±6,0 ±3,0 |
|
Пределы допускаемой относительной погрешности результатов измерений массовой доли воды для волюмометрической ячейки, %, в поддиапазонах измерений: от 0,01 до 0,1 % включ. св. 0,1 до 100 % |
±6,0 ±3,0 |
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднеквадратического отклонения результатов измерений массовой доли воды для кулонометрической ячейки, %, в поддиапазонах измерений: от 0,001 до 0,1 % включ. св. 0,1 до 10 % |
3,0 1,5 |
|
Предел допускаемого относительного среднеквадратического отклонения результатов измерений массовой доли воды для волюмометрической ячейки, %, в поддиапазонах измерений: от 0,01 до 0,1 % включ. св. 0,1 до 100 % |
3,0 1,5 |
|
Диапазон измерений температуры, °С |
от -5 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
В олю мометрическая ячейка |
Кулонометрическая ячейка | |
|
Точность дозирования титранта, %, в поддиапазоне от 0,2 до 0,5 см3 включ. |
±1,5 |
- |
|
Точность дозирования титранта, %, в поддиапазоне св. 0,5 до 20 см3 |
±0,3 |
- |
|
Габаритные размеры основного блока титратора, мм, не более: | ||
|
- ширина |
230 | |
|
- высота |
230 | |
|
- глубина |
142 | |
|
Габаритные размеры мешалки (801 Stirrer), мм, не более: | ||
|
- ширина |
90 | |
|
- высота |
70 | |
|
- глубина |
132 | |
|
Габаритные размеры мешалки (803 Stirrer), мм, не более: | ||
|
- ширина |
106 | |
|
- высота |
188 | |
|
- глубина |
92 | |
|
Габаритные размеры привода бюретки (800 Dosino), мм, не более: | ||
|
- ширина |
106 | |
|
- высота |
188 | |
|
- глубина |
92 | |
|
Наименование характеристики |
Значение | |
|
В олю мометрическая ячейка |
Кулонометрическая ячейка | |
|
Габаритные размеры бюретки вместимостью 5, 10, 20 см3, мм, не более: | ||
|
- высота |
110 | |
|
- диаметр |
68 | |
|
Масса основного блока титратора, г, не более |
3014 | |
|
Масса мешалки (801 Stirrer), г, не более |
677 | |
|
Масса мешалки (803 Stirrer), г, не более |
1100 | |
|
Масса привода бюретки (800 Dosino), г, не | ||
|
более |
433 | |
|
Масса бюретки вместимостью 5 см3, г, не более |
190 | |
|
Масса бюретки вместимостью 10 см3, г, не | ||
|
более |
206 | |
|
Масса бюретки вместимостью 20 см3, г, не | ||
|
более |
235 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220 ± 22 | |
|
- частота переменного тока, Гц |
от 50 до 60 | |
|
Потребляемая мощность, Вт, не более |
45 | |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, оС |
от +5 до +45 | |
|
- относительная влажность, %, не более |
85 | |
