Сведения о средстве измерений: 92401-24 Тестеры оптические

Номер по Госреестру СИ: 92401-24
92401-24 Тестеры оптические
(AQ)

Назначение средства измерений:
Тестеры оптические AQ (далее по тексту - тестеры) предназначены для измерений излучения в волоконно-оптических кабелях и многомодовых волоконно-оптических линиях следующих вариантах исполнений: тестеры с ваттметрами моделей AQ2170, AQ2180 модификации AQ2170, AQ2170H, AQ2180, AQ2180H; тестеры с источниками оптического излучения модели AQ4280 модификации AQ4280A, AQ4280B, AQ4280C. средней мощности и затухания оптического оптических компонентах в одномодовых и передачи.

сертификация программного обеспечения
Внешний вид. Тестеры оптические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тестеры оптические
Рисунок № 1
Внешний вид. Тестеры оптические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Тестеры оптические
Рисунок № 2
Внешний вид. Тестеры оптические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Тестеры оптические
Рисунок № 3
Внешний вид. Тестеры оптические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Тестеры оптические
Рисунок № 4
Внешний вид. Тестеры оптические, http://oei-analitika.ru рисунок № 5
Внешний вид.
Тестеры оптические
Рисунок № 5

Общие сведения

Дата публикации - 21.06.2024
Срок свидетельства - 20.06.2029
Номер записи - 194247
ID в реестре СИ - 1417114
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Yokogawa Test & Measurement Corporation
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1463 от 2024.06.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Тестеры оптические (AQ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Yokogawa Test & Measurement Corporation

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81340-21
29.03.2026
Осциллографы цифровые, DLM3000
Yokogawa Test & Measurement Corporation (ЯПОНИЯ )
ОТ
МП
1 год
92401-24
20.06.2029
Тестеры оптические, AQ
Yokogawa Test & Measurement Corporation (ЯПОНИЯ )
ОТ
МП
1 год

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Тестеры оптические (AQ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Тестеры оптические (AQ)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Тестеры функционируют под управлением микроконтроллера. Используется встроенное программное обеспечение (ПО), выполняющее функции задания условий измерения, отображения на экране прибора информации в удобном для оператора виде и сохранения результатов измерений в памяти прибора.

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части прибора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AQ2170 Fmw

AQ2180 Fmw

AQ4280 Fmw

Номер версии (идентификационный номер) ПО

V1.0 и выше

V1.0 и выше

V1.0 и выше

Цифровой идентификатор ПО

-

-

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации тестеров печатным способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационных документах:

модели

  • - «Тестеры оптические AQ «Эксплуатация прибора»;

  • - «Тестеры оптические AQ «Порядок работы»;

  • - «Тестеры оптические AQ «Порядок работы».

модели

модели

AQ2170. Руководство

AQ2180. Руководство

AQ4280. Руководство

по

по

по

эксплуатации»,

эксплуатации»,

эксплуатации»,

раздел

раздел

раздел

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тестер оптический*

AQ

1 шт.

Батарея ААА (для модели AQ2170)

-

4 шт.

Батарея АА (для модели AQ2180 и AQ4280)

-

2 шт.

Адаптер (FC, SC, LC, универсальный 01,25, универсальный 02,5)

-

1 шт. каждого

Шнур USB (для модели AQ2180)

-

1 шт.

Защитный чехол

-

1 шт.

Транспортировочная сумка

-

1 шт.

Ремень

-

1 шт.

Руководство по эксплуатации

-

1 экз.

* вариант исполнения тестера определяется при заказе.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;

Стандарт предприятия «Тестеры оптические AQ».

Правообладатель

Yokogawa Test & Measurement Corporation, Япония

Адрес: 4-9-8 Myojin-cho, Hachioji-shi, Tokyo 192-8566, Japan

Телефон: +81-422-52-6675

Web-сайт: www.yokogawa.co.jp

Изготовитель

Yokogawa Test & Measurement Corporation, Япония
Адрес: 4-9-8 Myojin-cho, Hachioji-shi, Tokyo 192-8566, Japan
Телефон: +81-422-52-6675
Web-сайт: www.yokogawa.co.jp

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
ИНН 9729338933
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru

Правообладатель

Yokogawa Test & Measurement Corporation, Япония
Адрес: 4-9-8 Myojin-cho, Hachioji-shi, Tokyo 192-8566, Japan
Телефон: +81-422-52-6675
Web-сайт: www.yokogawa.co.jp

Тестеры могут быть представлены в

Принцип действия тестера с ваттметром основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Тестеры с ваттметрами модификации AQ2170 и AQ2180 рассчитаны на стандартный диапазон уровней мощности (от -60 до 10 дБм), а модификации AQ2170H и AQ2180H - на повышенные уровни (от -40 до 19,9 дБм). Принцип действия тестера с источником оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 и 2 кГц. Тестеры с ваттметрами модели AQ2180 оснащены интерфейсом USB, а также внутренней памятью для сохранения и воспроизведения сохраненных ранее результатов измерений. Тестеры с ваттметрами модели AQ2170 и AQ2180 обеспечивают автоматический выбор рабочей длины волны при работе с источниками оптического излучения модели AQ4280, а также функцией определения частоты модуляции оптического сигнала. Описание функций меню и результаты измерений выводятся на монохромный ЖК экран.

Конструктивно тестеры с ваттметрами и источниками оптического излучения выполнены в малогабаритных пластмассовых корпусах с прорезиненными вставками.

Для ограничения доступа внутрь корпуса тестеры пломбируются методом нанесения защитной наклейки на правую боковую сторону прибора в месте стыковки передней и задней части корпуса.

Заводской номер средства измерений представлен в виде обозначения из последовательности цифр и букв, нанесен печатным способом на наклейку, расположенную на задней панели корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид средства измерений, схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

Внешний вид. Тестеры оптические (AQ), http://oei-analitika.ru

а)

Внешний вид. Тестеры оптические (AQ), http://oei-analitika.ru
Внешний вид. Тестеры оптические (AQ), http://oei-analitika.ru

в)

б)

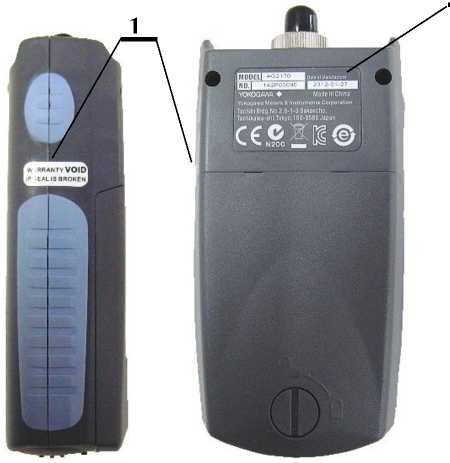

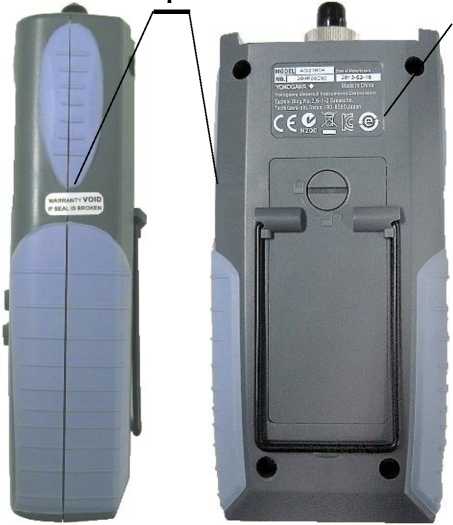

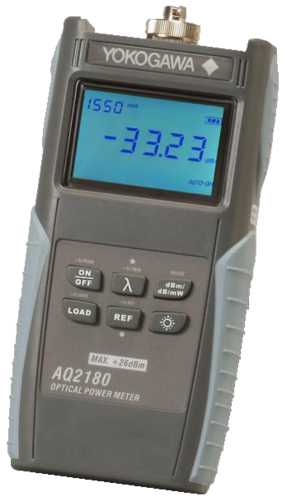

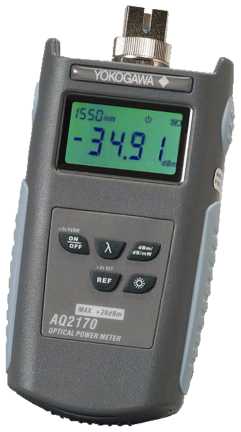

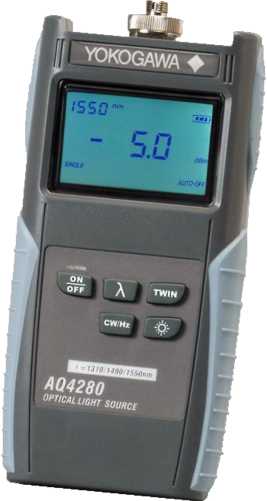

а) AQ2170; б) AQ2180 в) AQ4280

Рисунок 1 - Общий вид средства измерений

Внешний вид. Тестеры оптические (AQ), http://oei-analitika.ru

2

б)

Внешний вид. Тестеры оптические (AQ), http://oei-analitika.ru

а)

1 - место нанесения защитной наклейки; 2 - место нанесения маркировки а) AQ2170; б) AQ2180 и AQ4280

Рисунок 2 - Схема пломбирования и маркировки тестера - вид сбоку и сзади



Таблица 2 -

с

Наименование характеристики

Значение

AQ2170

AQ2170H

AQ2180

AQ2180H

Длины волн градуировки, нм

850, 1300, 1310, 1490, 1550, 1625, 1650

1310, 1490, 1550,

1625, 1650

850, 1300, 1310, 1490, 1550, 1625, 1650

1310, 1490, 1550,

1625, 1650

Диапазон измерений уровня средней мощности оптического излучения, Вт (дБм*)

от 10-9 до 10-2

(от -60 до +10)

от 10-7 до 9,9^10 2 (от -40,0 до +19,9)

от 10-9 до 10-2 (от -60 до +10)

от 10-7 до 9,9^10 2 (от -40,0 до +19,9)

Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки**, % (дБ)

+ 7 (0,29)

Пределы допускаемой относительной погрешности измерений относительных уровней мощности**, % (дБ)

+ 5 (0,21)

* здесь и далее (дБм) обозначает (дБ) относительно 1 мВт;

** при температуре (23+2) °C в диапазоне измерений уровня средней мощности оптического излучения.

Таблица 3 - Метрологические характеристики тестеров с источником оптического излучения

Наименование характеристики

Значение

AQ4280A

AQ4280B

AQ4280С

Длины волн излучения, нм

1310±20 1550±20

1310±20, 1490±1О,

1310±20, 1490±10,

1550±20

1550±20, 1625±10

Уровень выходной мощности в

-6

непрерывном режиме, дБм, не менее

Нестабильность уровня выходной

мощности излучения за 15 минут, дБ,

не более:

- 1310, 1550 нм

0,05

0,05

0,05

- 1490 нм

-

0,1

0,1

- 1625 нм

-

-

0,1

Таблица 4 - Основные технические

с

Наименование характеристики

Значение

AQ2170

AQ2170H

AQ2180

AQ2180H

Длины волн калибровки, нм

850, 1300, 1310,

1310, 1490,

850, 1300, 1310,

1310, 1490,

1490, 1550,

1550, 1625,

1490, 1550,

1550, 1625,

1625, 1650

1650

1625,1650

1650

Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм

от -70 до +10

от -50 до +26

от -70 до +10

от -50 до +26

Габаритные размеры (В^Ш^Г), мм, не более

116x63x35

153x76x43

Масса, г, не более

160

280

Условия применения:

- нормальные:

- диапазон температуры

окружающей среды, оС

от +15 до +35

- рабочие:

- диапазон температуры

окружающей среды, °С

от -10 до +50

- диапазон относительной

влажности без конденсации, %

от 20 до 80

Условия хранения:

-    диапазон    температуры

хранения, °С

от -20 до +70

Параметры электрического питания, В

- от элементов питания типа

ААА

- от элементов питания типа

4x1,5

-

АА

-

2x1,5

Таблица 5 - Основные технические характеристики тестеров с источником оптического

Наименование характеристики

Значение

AQ4280A

AQ4280B

AQ4280C

Габаритные размеры (ВхШхГ), мм, не более

153x76x43

Масса, г, не более

300

Условия применения:

  • - нормальные:

  • - диапазон температуры окружающей среды, оС

  • - рабочие:

  • - диапазон температуры окружающей среды, °С

  • -   диапазон   относительной   влажности   без

конденсации, %

от +15 до +35

от -10 до +50

от 20 до 80

Условия хранения:

- диапазон температуры хранения, °С

от -20 до +70

Параметры электрического питания, В - от элементов питания типа АА

2x1,5
