Номер по Госреестру СИ: 92367-24
92367-24 Спектрометры рентгенофлуоресцентные портативные
(Jingpu)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные портативные Jingpu (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах, а также в других твердых и жидких веществах и материалах.
Внешний вид.
Спектрометры рентгенофлуоресцентные портативные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные портативные
Рисунок № 2
Общие сведения
Дата публикации - 16.06.2024
Срок свидетельства - 13.06.2029
Номер записи - 194213
ID в реестре СИ - 1416971
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометр рентгенофлуоресцентный портативный Jingpu MX-2A, МХ-1 (В), Jingpu МХ-2 (В), Jingpu МХ-1 (В),
Производитель
Изготовитель - Shanghai Jingpu Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1426 от 2024.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные портативные (Jingpu)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Спектрометры рентгенофлуоресцентные портативные (Jingpu)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры рентгенофлуоресцентные портативные (Jingpu)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Jingpu Handheld Analysis System |
|
Номер версии (идентификационный номер) ПО, не ниже |
10.23* |
|
Цифровой идентификатор ПО |
- |
|
* После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые суффиксы | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Спектрометры рентгенофлуоресцентные портативные Jingpu. Руководство по эксплуатации», раздел 4.2.2 «Основные операции».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация производителя Shanghai Jingpu Technology Co., Ltd., Китай;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
ПравообладательShanghai Jingpu Technology Co., Ltd., Китай
Адрес: № 569 Xi Gang Shen Road, Jiading District, Shanghai, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4
Принцип действия спектрометров основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с атомами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.
Конструктивно спектрометры состоят из источника рентгеновского излучения -рентгеновской трубки, детектора, управляющей электроники и блока питания, скомпонованных в ударопрочном, пыле- и влагозащищенном корпусе.
Спектрометры выпускают следующих моделей: МХ-1 (А), МХ-1 (В), МХ-2 (А), МХ-2 (В), отличающиеся типом детектора, техническими характеристиками и цветом корпуса. В моделях МХ-1 (А), МХ-1 (В) применяется детектор Si-PIN, в моделях МХ-2 (А), МХ-2 (В) - SDD - детектор. Обозначение (А) добавляется к обозначению модели спектрометров в случае, если спектрометр имеет предустановленную калибровочную зависимость и дополнительная калибровка возможна только силами сервисных специалистов изготовителя или компании поставщика. Обозначение (B) добавляется к обозначению модели спектрометров в случае, если спектрометр поставляется с возможностью проведения калибровки силами заказчика.
Каждый экземпляр спектрометра имеет заводской номер, расположенный на паспортной табличке на нижней стороне корпуса спектрометров. Заводской номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров и место нанесения заводского номера представлены на рисунках 1-2.

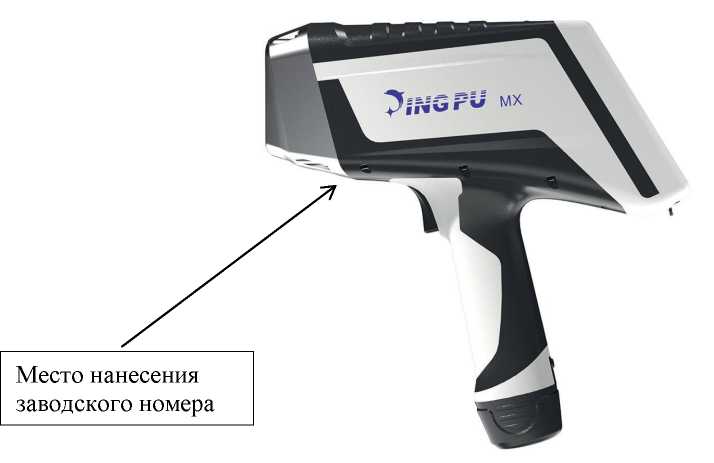

Рисунок 1 - Общий вид спектрометров Jingpu моделей МХ-1 (А), МХ-1 (В) с указанием места

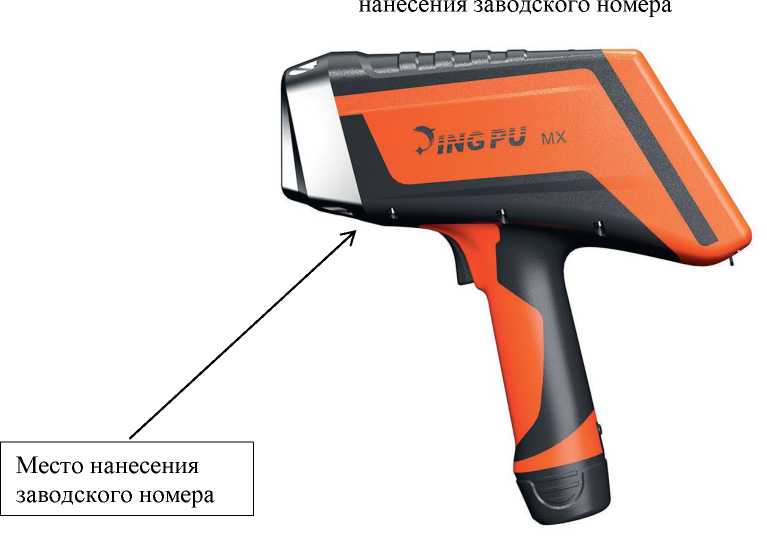

Рисунок 2 - Общий вид спектрометров Jingpu моделей МХ-2 (А), МХ-2 (В) с указанием места нанесения заводского номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
MX-1 (A), MX-1 (B) |
MX-2 (A), MX-2 (B) | |
|
Диапазон анализируемых элементов |
от K до U |
от Mg до U |
|
Предел допускаемого относительного среднего квадратического отклонения измерений массовой доли элементов1), % |
1 | |
|
Предел обнаружения2), %, не более |
0,001 | |
|
Диапазон измерений массовой доли элементов3), % |
от 0,01 до 100 | |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов3), %, в поддиапазонах: от 0,01 % до 1 % включ. св. 1 % до 15 % включ. св. 15 % до 100 % |
±25 ±5 ±3 | |
| ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
MX-1 (A), MX-1 (B) |
MX-2 (A), MX-2 (B) | |
|
Количество одновременно определяемых элементов, не менее |
70 |
80 |
|
Тип детектора |
Si-PIN |
SDD |
|
Разрешающая способность детектора, эВ, не более |
149 |
129 |
|
Наименование характеристики |
Значение для модели | |
|
MX-1 (A), MX-1 (B) |
MX-2 (A), MX-2 (B) | |
|
Параметры электрического питания от сети | ||
|
электропитания | ||
|
- напряжение переменного тока, В |
220±22 | |
|
- частота переменного тока, Гц, |
50/60 | |
|
от аккумуляторных батарей | ||
|
- напряжение постоянного тока, В |
7,2 | |
|
Время непрерывной автономной работы от |
19 | |
|
аккумулятора, ч, не менее | ||
|
Габаритные размеры, мм, не более | ||
|
- высота |
290 | |
|
- ширина |
90 | |
|
- длина |
290 | |
|
Масса, кг, не более |
1,9 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -10 до +50 | |
|
- относительная влажность, % |
от 20 до 85 | |
