Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы от датчиков поступают в аналоговоцифровой преобразователь, который может быть установлен в корпусе датчика, на кабельно-проводниковой продукции датчика или в весовом индикаторе, где сигналы преобразуются в цифровой код. Результаты взвешивания (значение массы груза) индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и/или на дисплее персонального компьютера (далее - ПК).

Весы состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде одной или нескольких грузоприемных платформ и индикатора, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей). В весах предусмотрена возможность установки дополнительного индикатора.

В весах используются:

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений: 55371-19, далее - регистрационный номер), модификации: H8C, BM8D, производство «Zhonghang Е1ес1гоп1с Measuring Instruments Co., LTD. (ZEMIC)», Китай;

• - датчики весоизмерительные тензорезисторные Bend Beam (регистрационный номер 55198-19), модификации: L6E3, L6Q, L6W, производство «Zhonghang E1eсtroniс Measuring Instruments Co., LTD. (ZEMIC)», Китай;

• - датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный номер 77382-20), модификации: SB, SQ, UDA, UDB, производство «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай;

• - датчики весоизмерительные тензорезисторные Sierra (регистрационный номер 7640919), модификация: SH8, производство ООО «Сиерра», г. Москва;

• - датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM (регистрационный номер 51261-12), модификации: BSA, BSS, BCM, производство «CAS Corporation», Республика Корея.

В качестве индикатора в весах используются:

• - приборы весоизмерительные ВИП 2-1110, модификации: ВИП 2-1110, ВИП 2-1110А, производство ООО «Балтийские Весы и Системы», г. Санкт-Петербург;

- приборы весоизмерительные ТИТАН (регистрационный номер 72048-18), модификации: ТИТАН 3Ц, ТИТАН 3ЦС, ТИТАН 6, ТИТАН 9, ТИТАН 9п, ТИТАН 12С, производство ООО «ЗЕМИК», г. Ростов-на-Дону.

Управление весами осуществляется с помощью функциональной клавиатуры индикатора и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство выборки массы тары (п. Т.2.7.4).

Дополнительно в весах предусмотрен режим взвешивания животных.

На ГПУ весов или на индикаторе прикрепляется маркировочная табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала ( е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- заводской номер в числовом формате.

Весы изготавливаются однодиапазонными и двухинтервальными модификациями, отличающимися метрологическими характеристиками.

Модификации весов при заказе имеют обозначения вида:

БВС-М-Х-Д, где - БВС - весы платформенные для статического взвешивания;

- М - максимальная нагрузка в килограммах;

- Х - обозначение типа грузоприемной платформы:

- Н - установка на поверхность;

- П - паллетные;

- С - стержневые;

- В - врезные;

- Ж - для взвешивания животных;

- Д - количество диапазонов, интервалов:

- 1 - однодиапазонные весы;

- 2 - двухинтервальные весы.

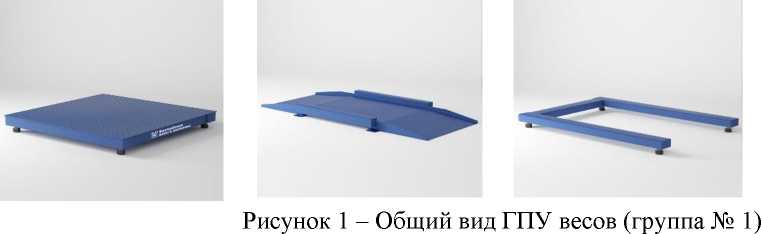

Рисунок 2 - Общий вид ГПУ весов (группа № 2)

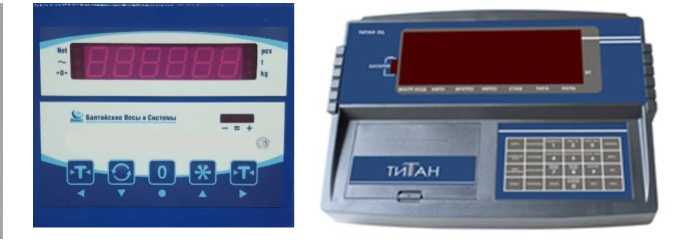

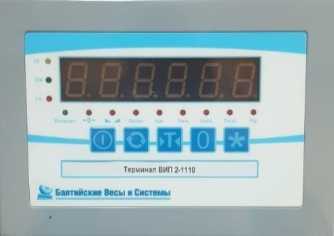

ВИП 2-1110

ВИП 2-1110А

ТИТАН 3Ц

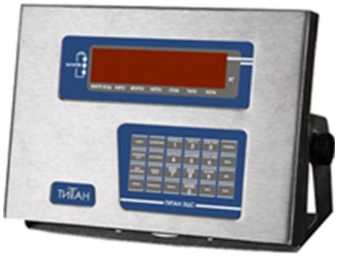

ТИТАН 3ЦС

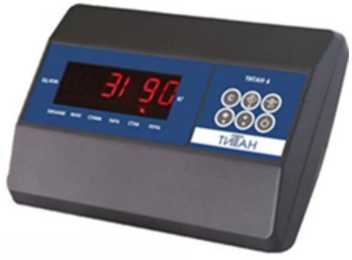

ТИТАН 6

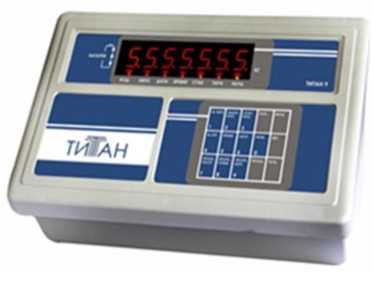

ТИТАН 9 / ТИТАН 9п

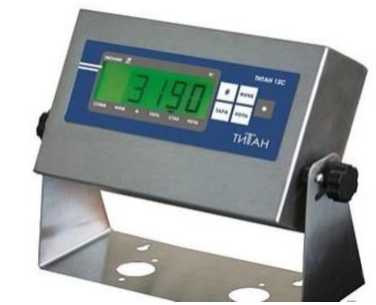

ТИТАН 12С

Рисунок 3 - Общий вид индикаторов

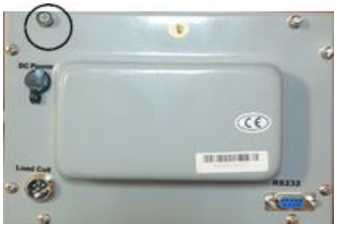

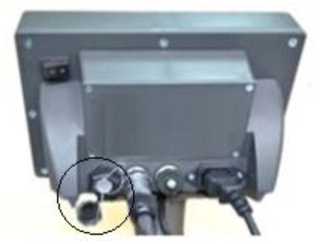

Рисунок 4 - Общий

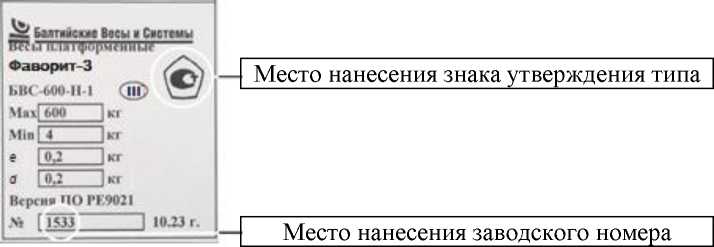

Рисунок 5 - Маркировочная табличка

Таблица 6 -

Таблица 2 -

однодиапазонных

й весов

Таблица 4 - Общие метрологические характеристики

Таблица 5 - Технические характеристики
