Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Тип применяемых преобразователей: тензометрический. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри грузоприёмного устройства (далее - ГПУ) или весового терминала, и выводится для индикации на дисплей терминала.

Конструктивно весы состоят из ГПУ с одним или четырьмя встроенными датчиками и терминала, соединенных между собой кабелем.

В весах используются:

• - датчики VXBB, VXBB-SS, VPX10B-S, VPXH, VPX11, VPX10B, VPX10B-S;

• - терминалы VT-8, VT-30, VT-60, VDT-7V, VDT-7TR, VDT-7TRP.

В терминалы можно устанавливать различные интерфейсы передачи данных: RS232, RS422/485, USB-slave, Bluetooth, 4G, Ethernet/IP, Modbus RTU, Modbus TCP, и пр. К терминалам можно подключать периферийные устройства: принтеры, вторичные дублирующие дисплеи, программируемые логические контроллеры, компьютеры. Весы изготавливаются в трех конструктивных исполнениях:

• - полностью из нержавеющей стали;

• - рама из окрашенной стали, весовая крышка из нержавеющей стали;

• - полностью из окрашенной стали.

Дополнительно весы могут быть укомплектованы стойками для крепления терминала, роликовыми и шариковыми конвейерами, удлинительными кабелями и другими устройствами в соответствии с руководством по эксплуатации весов.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

• - устройство индикации отклонения от нуля (п. 4.5.5);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство тарирования (п. Т.2.7.4);

• - устройство предварительного задания значения массы тары (п. Т.2.7.5);

• - показывающее устройство с расширением (п. Т.2.6).

На корпусе ГПУ и весового терминала наносится табличка методом лазерной гравировки или наклейки, содержащая следующую информацию:

• - условное обозначение весов;

• - серийный номер весов по системе нумерации предприятия-изготовителя;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значения поверочного интервала (е) и действительной цены деления (d);

• - знак утверждения типа средств измерений;

• - наименование или товарный знак предприятия-изготовителя;

• - дата выпуска.

Весы выпускаются в модификациях, которые отличаются друг от друга значением максимальной нагрузки, размерами грузоприемной платформы, типами датчиков, типами подключаемых терминалов, способом крепления весовых терминалов.

Модификации весов имеют следующее обозначение при заказе:

TL-X-X1-X2-X3-X4,

где TL - обозначение типа;

• X - обозначение максимальной нагрузки весов: 6 (6 кг), 15 (15 кг), и т.д.;

• XI  - обозначение размера грузоприемной платформы: P2430 (240 300 мм), P3033 (300x300 мм), P3342 (330x420 мм), Р4050 (400x500 мм), Р5065 (500x650 мм), Р4560 (450x600 мм), Р4660 (460x600 мм), Р6080 (600x800 мм), Р6350 (630x500 мм), Р6380 (630x800 мм), Р8080 (800x800 мм), Р100100 (1000x1000 мм), Р125100 (1250x1000 мм), Р150125 (1500x1250 мм), Р150150 (1500x1500 мм), Р150200 (1500x2000 мм); ZP (размер по заказу от (700x400 мм) до (3000x3000 мм));

X2 - обозначение типа терминала (необязательный параметр): VT-8, VT-30, VT-60, VDT-7V, VDT-7TR, VDT-7TRP;

X3 - обозначение типа крепления терминала: B (без стойки терминала, крепление к стене), S (со стойкой), L (консольное крепление к весовой платформе);

X4 - обозначение класса точности: II (высокий класс точности), III (средний класс точности).

Пример обозначения: TL-60-P3342-VT-60-S-II

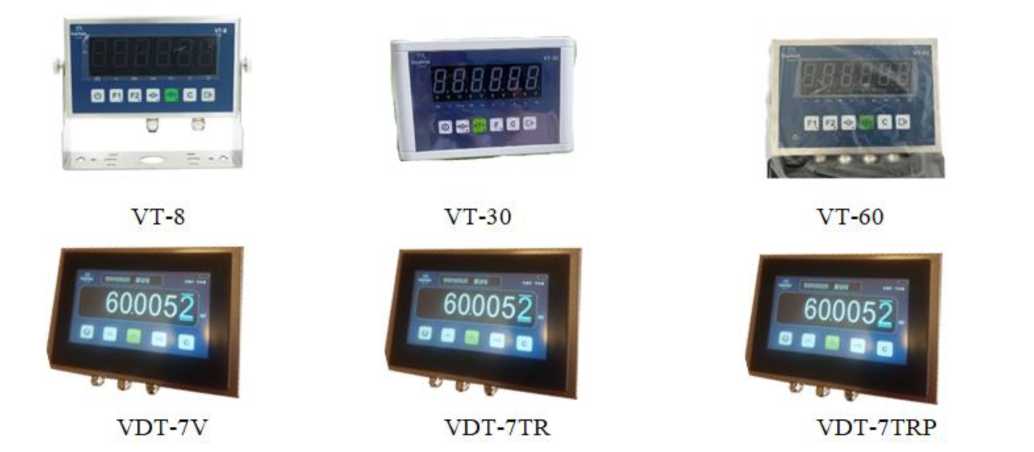

Общий вид терминалов представлен на рисунке 1.

Рисунок 1 - Общий вид терминалов

Серийный номер в буквенно-цифровом формате наносится методом лазерной гравировки или наклейки на терминал. Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2.

ВТ230414001

Рисунок 2 - Общий вид маркировочной таблички

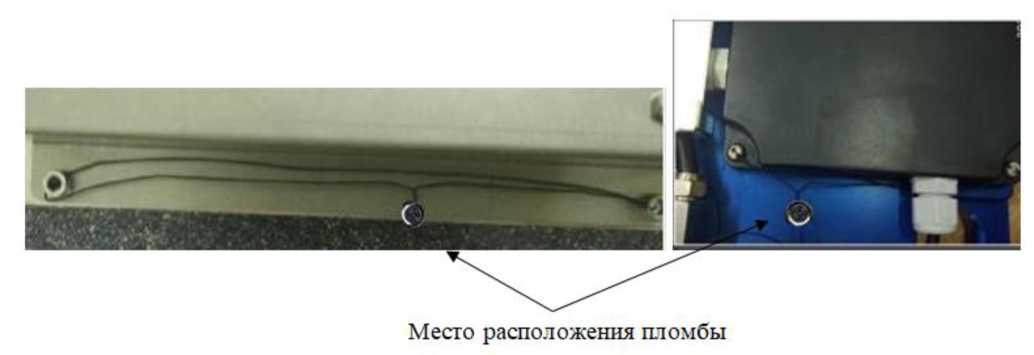

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса терминала. После поверки весы пломбируются поверителем пломбой с изображением знака поверки, закрывающей доступ внутрь корпуса терминала (рисунок 3). Проволока для опломбирования проходит через отверстия двух винтов.

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места расположения пломбы с изображением знака поверки
