Номер по Госреестру СИ: 92301-24
92301-24 Датчики тока
(LT)
Назначение средства измерений:
Датчики тока LT (далее - датчики) предназначены для преобразований входного сигнала силы электрического тока в пропорциональный выходной сигнал силы электрического тока.
Внешний вид.
Датчики тока
Рисунок № 1
Внешний вид.
Датчики тока
Рисунок № 2
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194188
ID в реестре СИ - 1416917
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LT4000-S, LT308-S6,
Производитель
Изготовитель - Фирма LEM International SA
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок - 79
Выдано извещений - 0
Кол-во периодических поверок - 79
Кол-во средств измерений - 45
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1408 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики тока (LT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Датчики тока (LT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 79 | 0 | 79 | 0 | 79 | 0 | 79 |
Стоимость поверки Датчики тока (LT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским или иным пригодным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в формуляре «Датчик тока LT», раздел 3 «Методика измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательФирма LEM International SA, Швейцария
Адрес: Chemin des Aulx 8, 1228 Plan-les-Ouates, Швейцария
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия датчиков основан на эффекте Холла. При этом магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники встроенной в датчики, и является пропорциональной копией входного сигнала.
Датчики используются для преобразования силы постоянного и переменного тока в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.
Датчики выполнены в пластиковых корпусах и имеют две модификации LT 4000-S и LT308-S6, отличающиеся номинальными первичными токами и корпусом.
К данному типу относятся датчики тока модификации LT 4000-S
123010598677,
123010598684, 123023599492, 123010598686, 122193589997,
номерами: 123023599490, 123010598693, 123023599485, 123023599487, 122346597577,
123023599477, 123010598682,
123023599493,
122194590064,
123023599489,
122194590076,
123023599483,
123023599486,
123023599474,
123023599472,
122194590029,
123023599475,
123010598681,
122194590030,
123010598696,
123023599481,
122256592088,
123278609149
с заводскими 122256592089, 123023599482, 123023599484, 123023599491, 123010598676,
и модификации LT308-S6 с
заводскими номерами: 723044-1, 723044-2, 723044-3, 722141-1, 722141-2, 722141-3, 722279-1, 722272-1, 722272-2, 722272-3, 722279-2, 722279-3, 722279-4, 723227-1.
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится лазерной гравировкой и методом термотрансферной печати на датчик в месте, указанном на рисунке 1.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

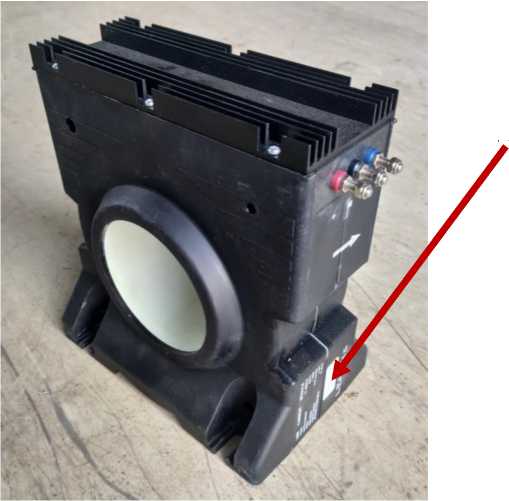

а) модификация LT 4000-S
Место нанесения заводского номера

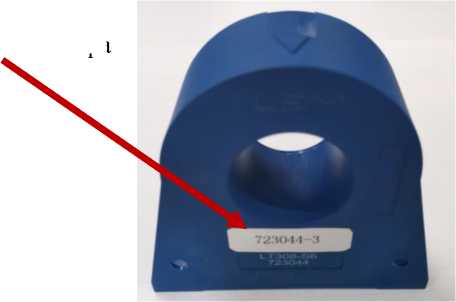

б) модификация LT308-S6
Рисунок 1 - Общий вид датчиков с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
LT 4000-S |
LT308-S6 | |
|
Номинальный первичный ток, А |
4000 |
300 |
|
Номинальный вторичный ток, мА |
800 |
100 |
|
Диапазон амплитуды переменного тока (частота 50-60 Гц), А |
от 0 до 6000 |
от 0 до 500 |
|
Коэффициент преобразования |
1:5000 |
1:3000 |
|
Пределы допускаемой относительной погрешности преобразования, % (нормирован для значений первичного тока в диапазоне от 5 % до 100 % от номинального) |
±0,5 | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение для модификации | |
|
LT 4000-S |
LT308-S6 | |
|
Параметры электрического питания: - напряжение питания, В |
от 22,8 до 25,2 |
от 14,25 до 18,9 |
|
от -25,2 до -22,8 |
от -18,9 до -14,25 | |
|
- потребляемый ток, мА, не более |
835 |
120 |
|
Нагрузочный резистор (вторичная нагрузка), Ом |
от 0 до 10 |
от 0 до 72 |
|
Габаритные размеры средства измерений, мм, не более: | ||
|
- длина |
233 |
100 |
|
- ширина |
140 |
40 |
|
- высота |
234 |
128 |
|
Масса, кг, не более |
6 |
0,3 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -25 до +50 | |
|
- относительная влажность воздуха, %, не более |
75 | |
