Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных (далее - АЦП) в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее - дисплей) терминала и/или на внешнее электронное устройство (вторичный дисплей, компьютер, принтер или препакинг-принтер), далее - ВУ.

Весы состоят из весоизмерительного устройства (далее - ВИУ), включающего в себя корпус, датчик и АЦП, грузоприемного устройства (далее - ГПУ) и терминала, имеющего дисплей и клавиатуру, либо не имеют терминала, когда индикация и управление весами выведены на ВУ. АЦП может устанавливаться в ВИУ или в терминале.

Весы имеют два конструктивных исполнения:

а) терминал установлен на корпусе весов;

б) без терминала - индикация и управление весами выведены на ВУ.

ГПУ весов выпускаются следующих размеров:

• - 300 X 200 мм (индекс 200);

• - 325 X 275 мм (индекс 300);

Конструктивные исполнения обозначаются индексами:

• - терминал в пластмассовом корпусе закреплен на корпусе весов, дисплей с индикацией массы, клавиатура 2-х кнопочная (индекс ДП1);

• - без терминала - индикация и управление весами выведены на ВУ (индекс К).

Весы выпускаются со встроенными интерфейсами RS-232 (индекс Р), USB (индекс Ю).

Электропитание весов осуществляется от сети переменного тока или от встроенной аккумуляторной батареи (индекс А).

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• - полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

• - устройство предварительного задания значения массы тары (п. Т.2.7.5).

На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя (формат - цифровой, способ нанесения - типографский);

• - класс точности весов по ГОСТ OIML R 76-1-2011;

  максимальной нагрузки (Max ..); минимальной нагрузки (Min .); поверочного деления (e = .) и действительной цены деления (d); максимальной выборки массы тары (Т = - .);

• - значение

• - значение

• - значение

• - значение

• - знак утверждения типа средства измерений;

• - особый диапазон рабочих температур;

• - параметры электрического питания;

• - год изготовления.

Весы изготавливаются однодиапазонными, двухинтервальными и трехинтервальными.

Весы выпускаются в девяти модификациях, обозначаемых индексами: 3-0,5.1; 3-1; 61.2;  6-2; 15-1.2.5; 15-2.5; 15-5; 30-5.10; 30-10, отличающихся значениями максимальной

нагрузки (Max) и значениями поверочного интервала (е).

Обозначение весов для заказа имеет вид:

Весы POScenter Slim [1][2]-[3][4][5][6],

где POScenter Slim - обозначение типа весов;

[1 ] - индекс ГПУ весов: 200 или 300;

• [2] - значение Мах весов, кг: 3; 6; 15 или 30;

• [3] - значение е весов, г:

• - 1; 2; 5 или 10 - для однодиапазонных весов;

• - 0,5.1; 1.2; 2.5 или 5.10 - для двухинтервальных весов;

• - 1.2.5 - для трехинтервальных весов;

• [4] - индекс конструктивного исполнения весов: ДП1 или К;

• [5] - индекс наличия интерфейса весов: Р и/или Ю;

• [6] - индекс А - наличие встроенного аккумулятора или индекс отсутствует, если акку

мулятор не установлен.

Пример обозначения весов при заказе:

Весы POScenter Slim20015-2.5 ДП1РЮА:

• - весы POScenter Slim, размеры ГПУ: 300 х 200 мм, значение максимальной нагрузки (Мах): 15 кг, весы двухинтервальные, значения поверочного интервала (е) = 2.5, терминал в пластмассовом корпусе закреплен на корпусе весов, дисплей с индикацией массы, клавиатура 2-х кнопочная, встроены интерфейсы RS-232 и USB, встроен аккумулятор.

Общий вид весов различных конструктивных исполнений показан на рисунке 1, схема пломбирования от несанкционированного доступа и обозначение мест нанесения знака поверки на рисунке 2.

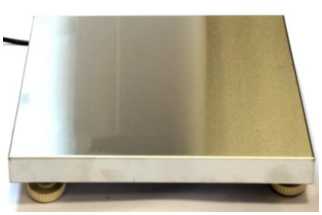

исполнение б

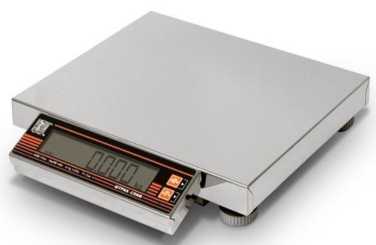

исполнение а

Рисунок 1 - Общий вид весов (конструктивные исполнения: а, б)

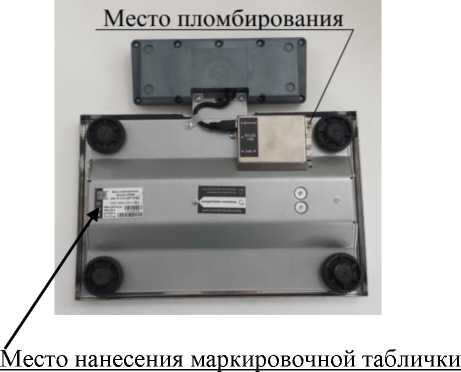

Рисунок 2 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

Таблица 5 - Комплектность

Класс точности по ГОСТ OIML R 76-1-2011 .................................................................. III (средний).

Число поверочных интервалов n = Max/e ......................................................................................3000.

Значения (Min), (Max), (e), действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) и диапазона выборки массы тары весов (Т^-) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Основные метрологические и технические характеристики

Значения габаритных размеров весов, размеров ГПУ и массы весов, в зависимости от обозначения индекса ГПУ и максимальной нагрузки (Max), представлены в таблице 4.

Таблица 4 -

и масса
