Номер по Госреестру СИ: 92354-24
92354-24 Резервуары горизонтальные цилиндрические двустенные подземные
(РГЦ50)
Назначение средства измерений:
Резервуары горизонтальные цилиндрические двустенные подземные РГЦ50 (далее -резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные цилиндрические двустенные подземные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные цилиндрические двустенные подземные
Рисунок № 2
Внешний вид.
Резервуары горизонтальные цилиндрические двустенные подземные
Рисунок № 3
Внешний вид.
Резервуары горизонтальные цилиндрические двустенные подземные
Рисунок № 4
Внешний вид.
Резервуары горизонтальные цилиндрические двустенные подземные
Рисунок № 5
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194165
ID в реестре СИ - 1416893
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1390 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары горизонтальные цилиндрические двустенные подземные (РГЦ50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92353-24 |
Резервуар горизонтальный цилиндрический двустенный наземный, РГЦ40 (10+10+10+10) Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92354-24 |
Резервуары горизонтальные цилиндрические двустенные подземные, РГЦ50 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92362-24 |
Резервуары горизонтальные цилиндрические двустенные наземные, РГЦ25 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92410-24 |
Резервуары горизонтальные цилиндрические двустенные наземные, РГЦ10 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92411-24 |
Резервуар горизонтальный цилиндрический двустенный подземный, РГЦ10 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92428-24 |
Резервуары горизонтальные цилиндрические двустенные наземные, РГЦ10 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92429-24 |
Резервуар горизонтальный цилиндрический двустенный подземный, РГЦ10 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92430-24 |
Резервуары горизонтальные цилиндрические двустенные наземные, РГЦ75 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Резервуары горизонтальные цилиндрические двустенные подземные (РГЦ50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары горизонтальные цилиндрические двустенные подземные (РГЦ50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Правообладательфирма
фирма
Общество с ограниченной ответственностью «Проектно-коммерческая
Нефтегазрезервуар» (ООО «ПКФ Нефтегазрезервуар»)
ИНН 7724857018
Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 59А, каб. 5
Испытательный центр
ТЕСТ»Общество с ограниченной ответственностью «ПРОММАШ
(ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.

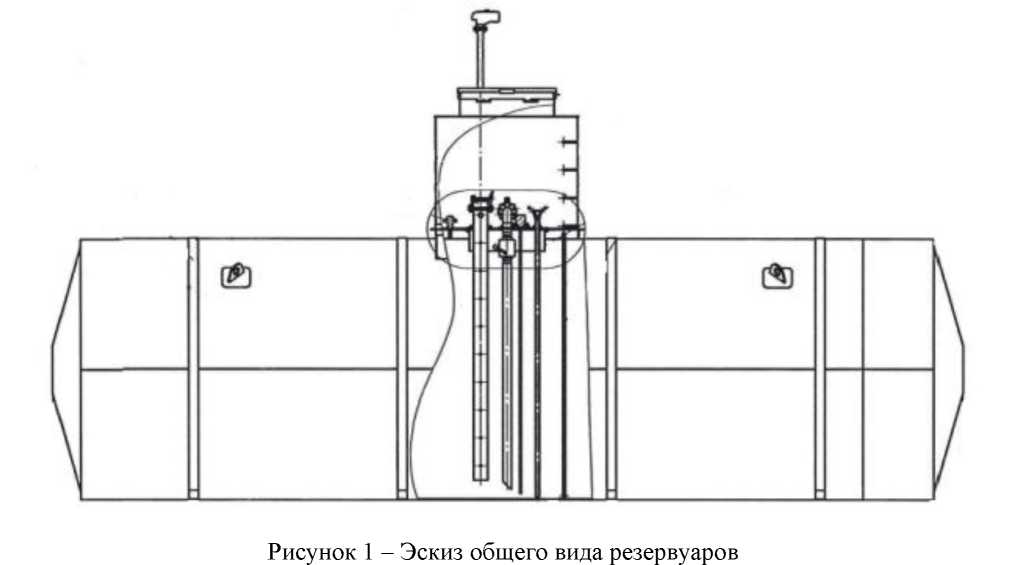

Конструктивно резервуары представляют собой горизонтально расположенные односекционные двустенные стальные цилиндрические сосуды с коническими днищами.
К настоящему типу средств измерений цилиндрические двустенные подземные РГЦ50 с 21.9919.0046.4, 21.9919.0046.5, 21.9919.0046.6.
Резервуары расположены на территории г. Лахденпохья (Республика Карелия).
относятся резервуары заводскими номерами
объекта «Отделение
горизонтальные
21.9919.0046.3,
«Лахденпохья»,
Заводской номер в виде арабских цифр, разделенных символом «.», наносится методом металлофото на табличку, расположенную на крышке горловины резервуара.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Рисунок 2 - Общий вид горловин
21.9919.0046.5
т/ф—с: (495) УЮ 0в 15 e-fA^I:lnfoQnfBr.AJ

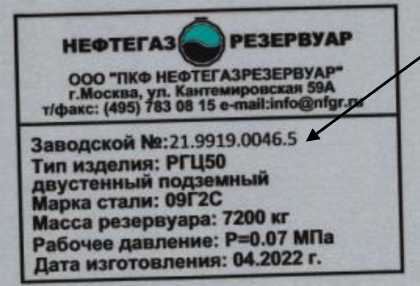

Заводской N1:21.9919.0046.3 Тип изделия: РГЦ50 двустенный подземный Марка стали:09Г2С Масса резервуара: 7200 кг Рабочее давление: Р=0.07. .. Дата изготовления: 04.2022 г.
Место нанесения заводского номера
21.9919.0046.3

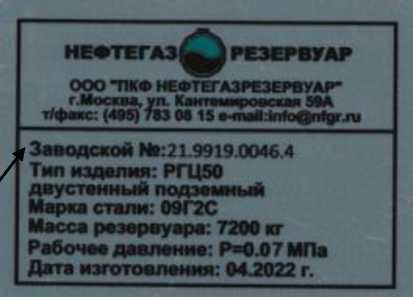

Рисунок 2 - Общий вид табличек
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочее давление, МПа, не более |
0,07 |
|
Условия эксплуатации:
|
от -60 до +40 от 84,0 до 106,7 |
|
Срок службы, лет, не менее |
10 |
