Принцип действия ЦА основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

поперечном сечении эллиптическую форму, установленной на шасси. ЦА являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций.

Цистерны автомобильные выполнены в виде одной или двух независимых емкостей из низкоуглеродистой или нержавеющей технической стали. Двухсекционная цистерна термоизолирована и облицована снаружи тонколистовой конструкционной, низкоуглеродистой или нержавеющей сталью. Пространство между корпусами двухсекционной цистерны и наружной облицовкой заполнено теплоизоляционным материалом из пенополиуретана. Цистерна оборудована горловинами, люками-лазами, крышками. Цистерна установлена на раму базового автомобиля или прицепа, и фиксируется на ригелях с помощью стяжных лент.

В качестве запорной арматуры в технологической схеме автоцистерны используют затворы (заслонки) или задвижки с ручным управлением.

Рукава для топлива маслобензостойкие, антистатические.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня и воздухоотводящим устройством;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - узел выдачи топлива (на отдельные модификации);

• - насос и датчик уровня (по дополнительному заказу).

На боковых сторонах и сзади ЦА имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер в виде цифрового обозначения из арабских цифр наносится фотохимическим способом на информационной табличке и типографским методом в паспорте, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ЦА. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 5.

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 6.

ЦА изготавливаются на базе шасси автомобилей, а также на базе прицепов одноосных - 82882 и двухосных - 82872. В зависимости от типа применяемого шасси автомобилей, размеров и технических особенностей цистерны имеют модификации варианты исполнения, которые отличаются геометрическими размерами и номинальной вместимостью. ЦА могут иметь следующие исполнения, модицикации:

Базовое шасси УАЗ-330365 УАЗ-236021(22, 31) ГАЗ-3302 ГАЗель NEXT A21R22 Прицеп одноосный-82882 Прицеп двухосный-82872

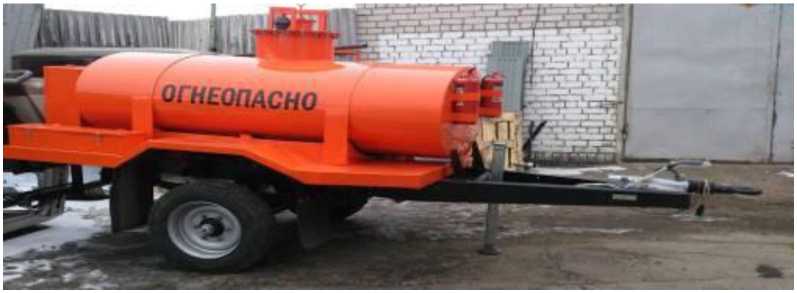

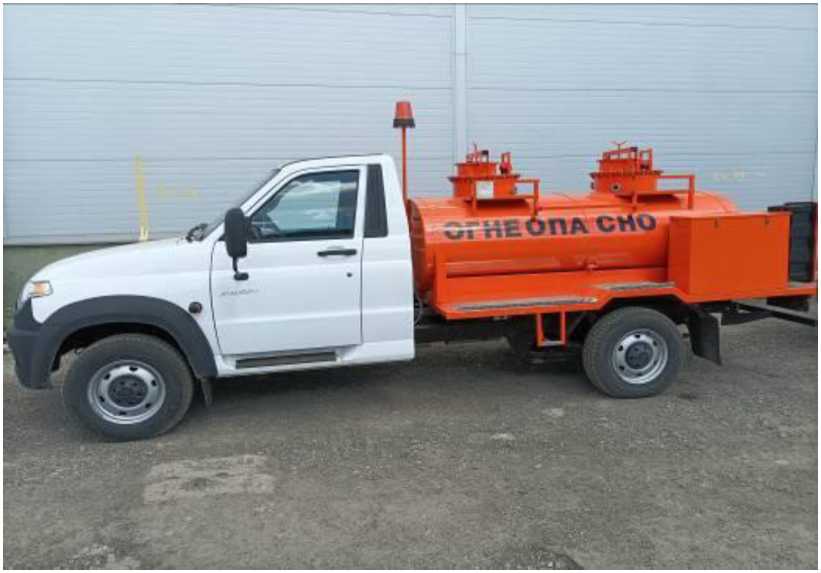

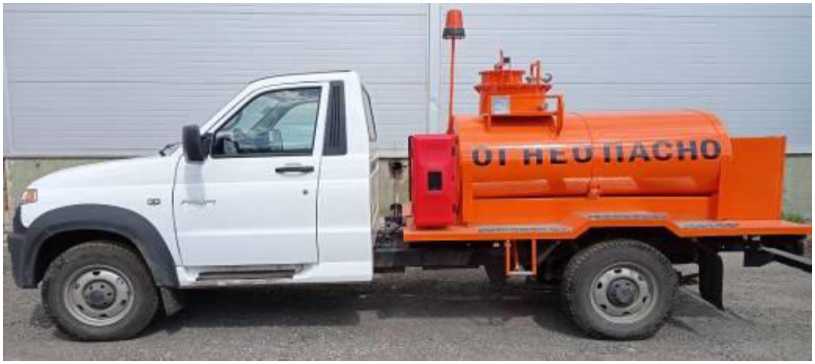

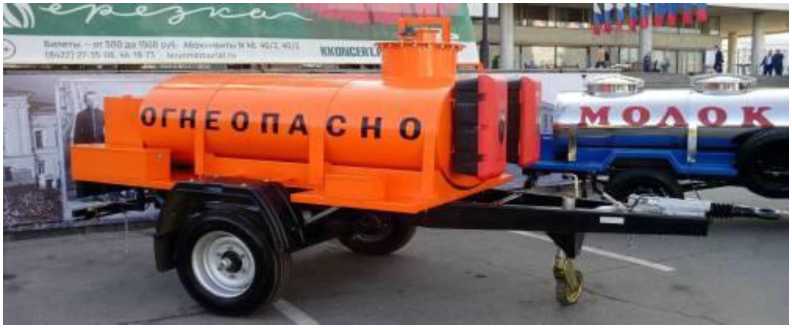

Общие виды цистерн автомобильных представлены на рисунках 1, 2, 3.

Рисунок 1 - Общий вид цистерны автомобильной ЦА-36223-1,5

Рисунок 2 - Общий вид цистерны автомобильной ЦА-36223-1,5-2

Рисунок 3 - Общий вид цистерны автомобильной ЦА-36223-1,8

Рисунок 4 - Общий вид цистерны автомобильной ЦА-362233-1,8

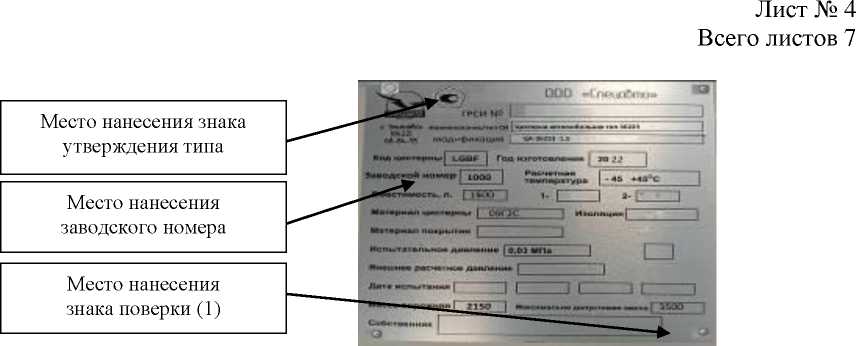

Рисунок 5 - Место нанесения знака утверждения типа, место нанесения заводского номера и место нанесения знака поверки (1)

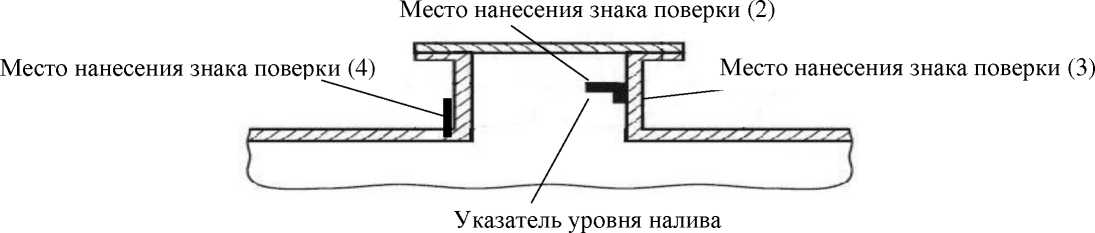

Рисунок 6 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке, табличку указывающую действительную вместимость, на внешнюю и внутреннюю заклепки крепящую указатель уровня налива, и алюминиевую планку значения уровня.

Комплект поставки цистерн автомобильных приведен в таблице 3.

Таблица 3 -

Основные метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Основные

Таблица 2 - Основные технические характеристики при номинальной вместительности 1500 дм³

Продолжение таблицы 2 - Основные технические характеристики при номинальной вместительности 1800 дм³
