Номер по Госреестру СИ: 92283-24
92283-24 Копры маятниковые
(HyTT)
Назначение средства измерений:
Копры маятниковые HyTT (далее - копры) предназначены для измерений энергии разрушения образцов при испытаниях на двухопорный ударный изгиб (метод Шарпи) и консольный изгиб (метод Изода).
Внешний вид.
Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Внешний вид.
Копры маятниковые
Рисунок № 3
Внешний вид.
Копры маятниковые
Рисунок № 4
Внешний вид.
Копры маятниковые
Рисунок № 5
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства - 07.06.2029
Номер записи - 194135
ID в реестре СИ - 1416851
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - HOYTOM S.L.
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1380 от 2024.06.07 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Копры маятниковые (HyTT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Копры маятниковые (HyTT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Копры маятниковые (HyTT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с копрами применяется встроенное программное обеспечение (далее -ВПО), а также программное обеспечение (далее - ПО) «HOYTOM», устанавливаемое на персональный компьютер.
ПО служит для управления функциональными возможностями копров, а также для обработки, хранения и отображения результатов измерений. ПО защищено от несанкционированного доступа ключами электронной защиты.
Уровень защиты ВПО - «Высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «HOYTOM» - «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
«HOYTOM» |
ВПО |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
07C9E779FE2D271A6C5AEB6632 8C984732553910D16DEE5D9220 D0F2CD98E82D | |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA256 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Электроника управления и измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия HOYTOM S.L., Испания.
HOYTOM S.L., Испания
Адрес: Avda. Iparraguirre, 96 48940 Leioa - (Bizkaia), Spain Телефон: +34 944 639 422
E-mail: hoytom@6394hoytom.com
Изготовитель
HOYTOM S.L., ИспанияАдрес: Avda. Iparraguirre, 96 48940 Leioa - (Bizkaia), Spain Телефон: +34 944 639 422
E-mail: hoytom@6394hoytom.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Тел.: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
HOYTOM S.L., ИспанияАдрес: Avda. Iparraguirre, 96 48940 Leioa - (Bizkaia), Spain Телефон: +34 944 639 422
E-mail: hoytom@6394hoytom.com
Принцип действия копров основан на измерении энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после воздействия на образец. Значение потенциальной энергии определяется массой и длиной маятника, а также углом сброса маятника (углом отклонения от вертикальной оси).
Конструктивно копры состоят из станины с вертикальной стойкой, маятника, автоматического механизма спуска, торможения и подъёма маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях и запуска испытания по их закрытию, приспособлений для крепления образца и модуля управления и обработки данных.
В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца.
На оси вращения расположен датчик угла отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъема маятника после воздействия на образец. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных, расположенном на корпусе копров.
Модуль управления и обработки данных предназначен для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения и хранения результатов измерений с возможностью вывода данных на внешние устройства. Модуль управления и обработки данных выполнен в виде блока с сенсорным дисплеем и имеет порты для подключения внешних устройств. Калибровочные и установочные данные сохраняются в энергонезависимой памяти.
Копры могут быть дополнительно укомплектованы температурными камерами, механизмами автоматической подачи образцов, механизмом центрирования образцов на опорах, персональным компьютером, сменными маятниками.
Копры HyTT выпускаются в следующих модификациях: HyTT 25, HyTT 50, HyTT 150, HyTT 300, HyTT 450, HyTT 750, которые различаются между собой внешним видом, а также значениями метрологических и технических характеристик.
Общий вид копров представлен на рисунках 1 - 3.
Наименование модификации и серийные номера копров указаны на металлической идентификационной табличке, расположенной на вертикальной стойке с тыльной стороны копров. Серийные номера в виде цифрово-буквенного обозначения, состоящие из букв латинского алфавита и арабских цифр, наносятся на идентификационную табличку методом гравировки. Серийные номера маятников в виде цифрово-буквенного обозначения, состоящие из букв латинского алфавита и арабских цифр, наносятся на штанги маятников в виде наклейки. Пример идентификационной таблички копров приведен на рисунке 4. Пример нанесения серийного номера маятника приведён на рисунке 5.
Нанесение знака поверки на копры не предусмотрено.
внешних механических
не предусматривают
В процессе эксплуатации копры регулировок. Пломбирование копров не предусмотрено.

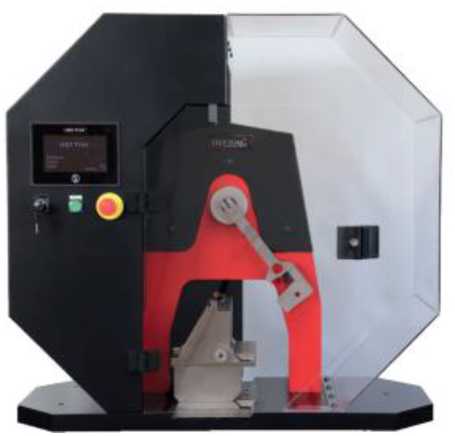

Рисунок 1 - Общий вид копров маятниковых HyTT 25

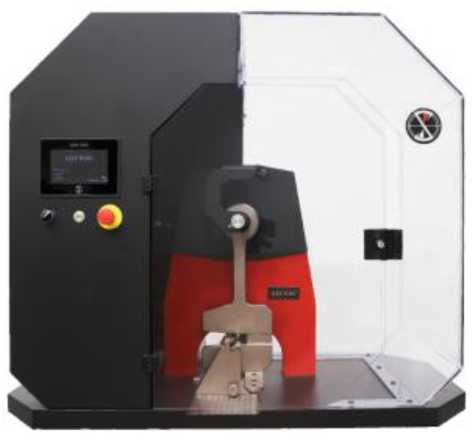

Рисунок 2 - Общий вид копров маятниковых HyTT 50

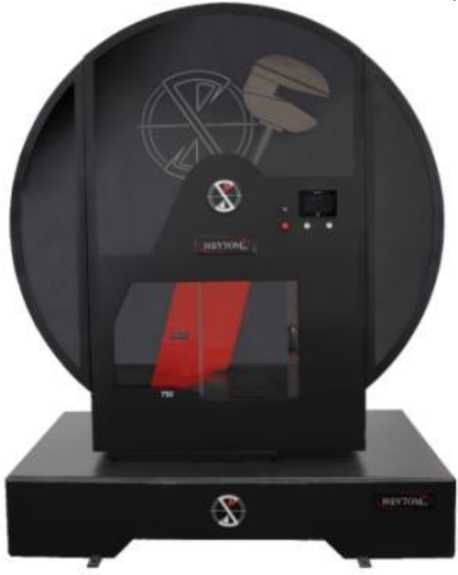

Рисунок 3 - Общий вид копров маятниковых HyTT 150, HyTT 300, HyTT 450, HyTT 750
Место нанесения серийного номера

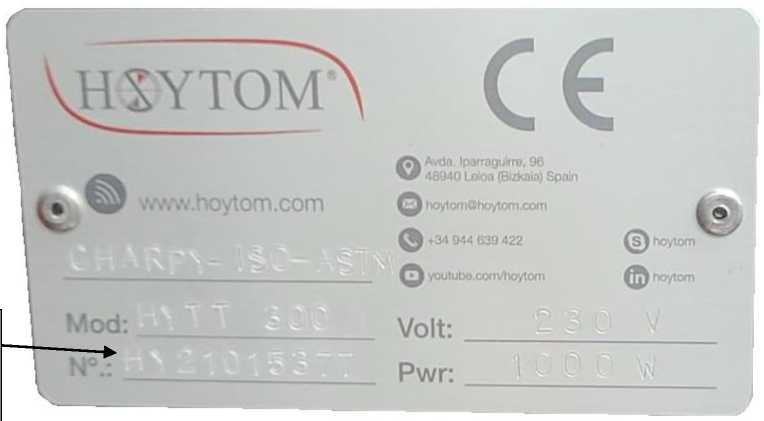

Рисунок 4 - Пример идентификационной таблички
Место нанесения серийного номера / номинального значения потенциальной энергии маятника

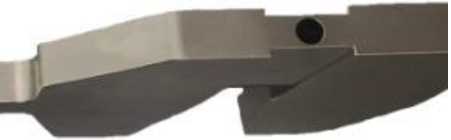

Рисунок 5 - Пример нанесения серийного номера на маятник
Таблица 2 -
25
маятниковых
|
Наименование характеристики |
Значение | |||||||||
|
Номинальное значение потенциальной энергии маятника, Дж1) |
2 |
2,75 |
4 |
5 |
5,5 |
7,5 |
11 |
15 |
22 |
25 |
|
Пределы допускаемого отклонения запаса потенциальной энергии | ||||||||||
|
маятника от номинального значения, % |
±0,5 | |||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
1,0 |
1,0 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Диапазон измерения энергии, Дж |
от 0,2 |
от 0,275 |
от 0,4 |
от 0,5 |
от 0,55 |
от 0,75 |
от 1,1 |
от 1,5 |
от 2,2 |
от 2,5 |
|
до 1,6 |
до 2,200 |
до 3,2 |
до 4,0 |
до 4,40 |
до 6,00 |
до 8,8 |
до 12,0 |
до 17,6 |
до 20,0 | |
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,02 |
±0,0275 |
±0,04 |
±0,05 |
±0,055 |
±0,075 |
±0,11 |
±0,15 |
±0,22 |
±0,25 |
|
Скорость движения маятника в момент удара при испытании, м/с:
|
2,90±0,05 |
- |
2,90±0,05 |
2,90±0,05 |
- |
3,80±0,05 |
- |
3,80±0,05 |
- |
3,80±0,05 |
|
металлических образцов |
3,00±0,25 |
- |
3,00±0,25 |
3,00±0,25 |
- |
4,00±0,25 |
- |
4,00±0,25 |
- |
4,00±0,25 |
|
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
|
1) - в зависимости от маятника, входящего в комплект поставки | ||||||||||
Таблица 3 -
50
маятниковых
|
Наименование характеристики |
Значение | ||||||||||
|
Номинальное значение потенциальной энергии маятника, Дж1) |
2 |
2,5 |
4 |
5 |
5,5 |
7,5 |
11 |
15 |
22 |
25 |
50 |
|
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
1,0 |
1,0 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Диапазон измерения |
от 0,2 |
от 0,25 |
от 0,4 |
от 0,5 |
от 0,55 |
от 0,75 |
от 1,1 |
от 1,5 |
от 2,2 |
от 2,5 |
от 5 до |
|
энергии, Дж |
до 1,6 |
до 2,00 |
до 3,2 |
до 4,0 |
до 4,40 |
до 6,00 |
до 8,8 |
до 12,0 |
до 17,6 |
до 20,0 |
40 |
|
Пределы допускаемойабсолютной погрешности измерения энергии, Дж |
±0,02 |
±0,0275 |
±0,04 |
±0,05 |
±0,055 |
±0,075 |
±0,11 |
±0,15 |
±0,22 |
±0,25 |
±0,5 |
|
Скорость движения маятника в момент удара при испытании, м/с:
|
2,90±0,05 |
- |
2,90±0,05 |
2,90±0,05 |
- |
3,80±0,05 |
- |
3,80±0,05 |
- |
3,80±0,05 |
3,80±0,05 |
|
металлических образцов |
3,00±0,25 |
- |
3,00±0,25 |
3,00±0,25 |
- |
4,00±0,25 |
- |
4,00±0,25 |
- |
4,00±0,25 |
4,00±0,25 5,00±0,52) |
|
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- |
|
1) - в зависимости от маятника, входящего в комплект поставки | |||||||||||
|
2) - по отдельному заказу потребителя | |||||||||||
Таблица 4 - Метрологические характеристики копров маятниковых
HyTT 150, HyTT 300, HyTT 450, HyTT 750
|
Наименование характеристики |
Значение | |||
|
Модификация |
HyTT 150 |
HyTT 300 |
HyTT 450 |
HyTT 750 |
|
Номинальное значение потенциальной энергии маятника, Дж |
150 |
300 |
450 |
750 |
|
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||
|
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
0,5 | |||
|
Диапазон измерения энергии, Дж |
от 15 до 120 |
от 30 до 240 |
от 90 до 360 |
от 75 до 600 |
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,5 |
±1,5 |
±1,5 |
±1,5 |
|
Скорость движения маятника в момент удара при испытании, м/с:
|
5,00±0,5 5,00±0,5 5,00±0,5 | |||
Таблица 5 - Габаритные размеры и масса
|
Модификация |
Максимальное значение потенциальной энергии маятника, Дж |
Габаритные размеры (ШхГхВ), мм, не более |
Масса, кг, не более |
|
HyTT 25 |
25 |
1100x700x1100 |
400 |
|
HyTT 50 |
50 |
1400x1000x1300 |
600 |
|
HyTT 150 |
150 |
2300x1300x2500 |
1500 |
|
HyTT 300 |
300 | ||
|
HyTT 450 |
450 | ||
|
HyTT 750 |
750 |
Таблица 6 -
питания и
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 210 до 230 50±1 |
|
Условия эксплуатации:
|
от +15 до +25 от 10 до 90 |
