Наименование параметра

Значение

Количество программируемых тарифов (тарифных зон)

4 (Т1 - Т4)

Количество дневных шаблонов, не более

4

Количество недельных шаблонов, не более

12

Количество сезонных шаблонов, не более

12

Количество типов дней

4

Количество тарифных схем

2

Количество особых дней, не более

45

Количество переключений тарифов в течении суток, не более

16

Пози

ция

Описание

1

Тип прибора учета

2

КпБт, где n - номер модификации корпуса, m - модификация компонентной базы (не влияет на метрологические характеристики, состав компонентов указан в паспорте)

3

Класс точности:

A5SR1 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по

ГОСТ 31819.23-20В

4

Номинальное напряжение: 6КВ - 6 кВ 10КВ - 10 кВ

5

Базовый (максимальный) ток:

10(100)А - 10 (100) А

10(200)а - 10 (200) А

6

Дополнительный интерфейс связи:

G/n - радиоинтерфейс GSM/GPRS/NB-IoT/LTE, где n - номер модификации модуля интерфейса

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса

Примечание - Отсутствие буквы в условном обозначении означает отсутствие

соответствующей функции.

Наименование

Обозначение

Количество

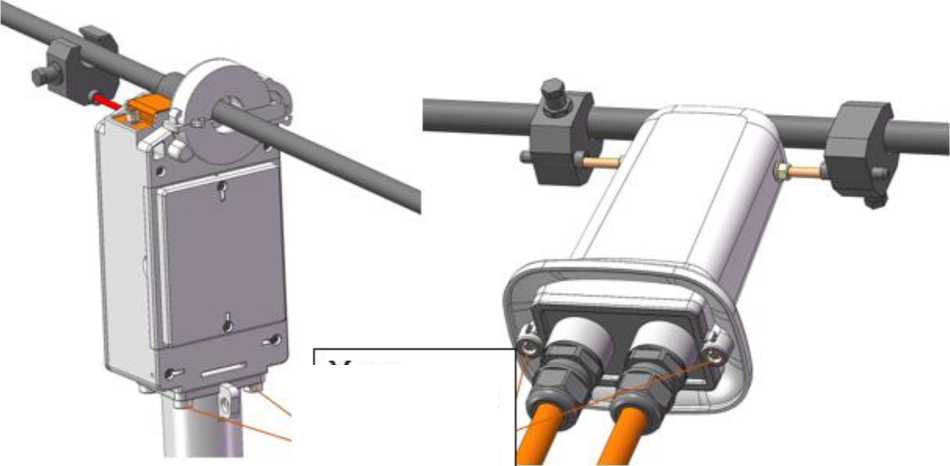

ВИПУЭ НАРТИС-И500 (соответствующего исполнения)

1 шт.

Кожух защитный НАРТИС-К1 (антивандальный)

НРДЛ.301261.005

2 шт.

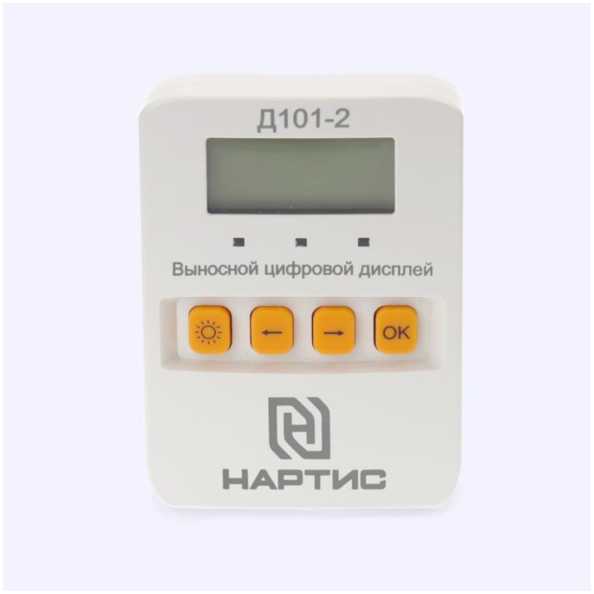

Выносной цифровой дисплей НАРТИС-Д101-2

НРДЛ.426488.102

1 шт.

Комплект монтажных частей

-

1 комплект

Сервисное ПО

-

1 шт.

Программа конфигурирования ВИПУЭ «Nartis Tools»

-

1 шт.

Описание работы с программой конфигурирования ВИПУЭ «Nartis Tools»

-

1 экз.

Паспорт на ВИПУЭ НАРТИС-И500

НРДЛ.687254.500-01ПС

1 экз.

Паспорт   на   выносной   цифровой   дисплей

НАРТИС-Д101-2

НРДЛ.426488.102ПС

1 экз.

Руководство по эксплуатации на ВИПУЭ

НАРТИС-И500

НРДЛ.687254.500-01РЭ

1 экз.

Руководство по эксплуатации на выносной цифровой дисплей НАРТИС-Д101-2

НРДЛ.426488.102РЭ

1 экз.

Инструкция по монтажу

НРДЛ.687254.500-01ИМ

1 экз.

Методика поверки*

-

1 экз.

Коробка (потребительская упаковка)

-

1 шт.

* Поставляется по отдельному заказу организациям, осуществляющим поверку и эксплуатацию ВИПУЭ.

Наименование характеристики

Значение

НАРТИС-

И500 6 кВ

НАРТИС-И500 10 кВ

Номинальное напряжение ином, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Установленный рабочий диапазон напряжений, кВ

от 5,4 до 6,6

от 9 до 11

Расширенный диапазон напряжений, кВ

от 4,8 до 7,2

от 8 до 12

Диапазон рабочих напряжений

0,7 ином -

1,2 ином

Номинальный ток 1ном, А

10

Максимальный ток 1макс, А

100

200

Диапазон силы тока, А

от 0,01 1ном до 1макс

Диапазон коэффициента мощности

0,8-1 (ёмкостный)

1-0,5 (индуктивный)

Активная потребляемая мощность в цепи напряжения, Вт, не более

3

Полная потребляемая мощность в цепи напряжения, В^А, не более

45

80

Наименование характеристики

Значение

НАРТИС-

И500 6 кВ

НАРТИС-

И500 10 кВ

Потребляемая мощность по цепям тока, В^А, не более

0,9

Номинальная частота сети переменного тока Гном, Гц

50

Допустимый частотный диапазон, Г ц

от 45 до 55

Класс точности ВИПУЭ при измерении активной электрической

0,5S

энергии по ГОСТ 31819.22-2012

Класс точности ВИПУЭ при измерении реактивной электрической энергии по ГОСТ 31819.23-2012

1

Пределы допускаемой основной относительной погрешности измерений активной энергии и мощности, максимальной средней активной мощности на программируемом интервале Ринт.макс, максимальной средней активной мощности на расчетный день и час Ррдч, %:

0,011ном<1<0,051ном, СО8ф=1,00

±1,0

0,051ном<1<1макс, СО8ф=1,00

±0,5

0,021ном<1<О,1О1ном, cosф=0,50 инд.

±1,0

0,101ном<1<1макс, СОSф 0,50 инД.

±0,6

0,021ном<1<0,101ном, cosф0,80 емк.

±1,0

0,101ном<1<1макс, cosф=0,80 емк.

±0,6

Пределы допускаемой основной относительной погрешности измерений реактивной энергии и мощности, %:

0,051б<1<0,101б, sinф=1,00

±1,5

0,101б<1<1макс, sinф=1,00

±1,0

0,101б<1<0,201б, sinф=0,50 инд.

±1,5

0,201б<1<1макс, sinф=0,50 инд.

±1,0

0,101б<1<0,201б, sinф=0,50 емк.

±1,5

0,201б<1<1макс, sinф=0,50 емк.

±1,0

0,201б<1<1макс, sinф=0,25 инд.

±1,5

0,201б<1<1макс, sinф=0,25 емк.

±1,5

Пределы допускаемой относительной погрешности измерений

полной мощности, %

±1,0

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cosф, в диапазоне токов (в диапазоне измеряемых значений cosф):

0,051ном<1<1макс (от 0,25 до 1)

±0,01

Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tgф, в диапазоне токов (в диапазоне измеряемых значений tgф):

0,051ном<1<1макс (от 0 до 1)

±0,01

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного тока 5I в диапазоне, %:

0,011ном<1<0,051ном

±1,0

0,051ном<1<1макс

±0,5

Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейных напряжений в

расширенном диапазоне напряжений, %

±0,5

Наименование характеристики

Значение

НАРТИС-

И500 6 кВ

НАРТИС-

И500 10 кВ

Пределы    допускаемой    дополнительной    относительной

погрешности измерений активной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, %:

0,9Uhom<U<1,1Uhom, СО8ф=1,00 0,9Uhom<U<1,1Uhom, cosф=0,50 инд.

±0,2

±0,4

Пределы    допускаемой    дополнительной    относительной

погрешности измерений реактивной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, %:

0,9Uhom<U<1,1Uhom, 81пф=1,00

0,9Uhom<U<1,1Uhom, sinф=0,50 инд.

±0,7

±1,0

Пределы    допускаемой    дополнительной    относительной

погрешности измерений активной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, %:

0,80Uhom<U<1,2Uhom, cosф=1,00

0,80Uhom<U<1,2Uhom, cosф=0,50 инд.

±0,6

±1,2

Пределы    допускаемой    дополнительной    относительной

погрешности измерений реактивной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, %:

0,8Uhom<U<1,2Uhom, sinф=1,00 0,8Uhom<U<1,2Uhom, sinф=0,50 инд.

±2,1

±3,0

Пределы допускаемой относительной погрешности измерений отрицательного 5U(-) и положительного 5U(+) отклонения напряжения в диапазоне значений от 40 % до 120 %, %

±0,5

Пределы допускаемой абсолютной погрешности измерений частоты сети в диапазоне значений частоты от 45 до 55 Гц, Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений отклонения частоты сети Af в диапазоне отклонений частоты ± 5 Гц, Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения Atn в диапазоне значений от 1 до 60 с, с

±0,02

Пределы допускаемой погрешности измерений остаточного напряжения провала напряжения Un, приведенной к Uhom, в диапазоне значений от 40 % до 100 % от Uhom, %

±1,0

Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения AtnEPU в диапазоне значений от 1 до 60 с, с

±0,02

Пределы допускаемой относительной погрешности измерений максимального значения перенапряжения UnEPU, %

±1,0

Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения SUn в диапазоне значений от 10 % до 9О %, %

±1,0

Наименование характеристики

Значение

НАРТИС-

И500 6 кВ

НАРТИС-

И500 10 кВ

Пределы допускаемой относительной погрешности измерений токов прямой I1 и обратной I2 последовательностей в диапазоне значений от 0,11ном до 1макс, %

±0,5

Пределы допускаемой абсолютной погрешности измерений коэффициентов несимметрии напряжения K2U и токов K21 по обратной    последовательности    в    диапазоне    значений

коэффициентов несимметрии от 1 % до 5 %, %

±0,3

Пределы допускаемой абсолютной погрешности измерений коэффициента   перенапряжения   в   диапазоне   значений

коэффициента от 1 % до 30 %, %

±1,0

Пределы допускаемого значения среднего температурного коэффициента при измерении активной энергии и мощности, %/К: cosф=1,00 cosф=0,50 инд.

±0,03

±0,05

Пределы допускаемого значения среднего температурного коэффициента при измерении реактивной энергии и мощности, %/К:

sinф=1,00 sinф=0,50 инд.

±0,05

±0,07

Пределы допускаемой относительной погрешности измерений удельной энергии потерь в цепях тока, в диапазоне 0,051ном<1<1макс, %

±2,0

Пределы допускаемого значения суточного хода часов реального времени тарификатора ВИПУЭ, с/сут

±0,5

Стартовый ток:

при измерении активной энергии, мА при измерении реактивной энергии, мА

10

20

Постоянная ВИПУЭ:

режим А, имп./(кВт^ч); имп./(квар^ч) режим В, имп./(кВт^ч); имп./(квар^ч)

10

40

Количество тарифов

4

Время сохранения данных, лет, не менее

40

Время начального запуска, с, не более

5

Примечания

• 1 Измерения активной и реактивной энергии выполняются в четырех квадрантах.

Расположение квадрантов соответствует геометрическому представлению в соответствии с приложением C (рисунок C.1) ГОСТ 31819.23-2012.

• 2 ВИПУЭ измеряют показатели качества электроэнергии согласно ГОСТ 30804.4.302013, класс S.

• 3 Дополнительные погрешности измерений энергии, мощности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в ГОСТ 31819.22-2012 (8.5) и ГОСТ 31819.23-2012 (8.5), не более пределов дополнительных погрешностей для ВИПУЭ соответствующего класса точности в соответствии с ГОСТ 31819.22-2012 (таблица 6) и ГОСТ 31819.23-2012 (таблица 8).

Наименование характеристики

Значение

НАРТИС-

И500 6 кВ

НАРТИС-

И500 10 кВ

Габаритные размеры:

ВИПУЭ (высота х ширина х длина), мм, не более

460,0х171,0х124,5

Выносной цифровой дисплей (высота х ширина х длина), мм, не

110х78х28

более

Модуль связи (высота х ширина х длина), мм, не более

97,4х77,4х26,9

Масса:

ВИПУЭ, кг, не более

10

Выносной цифровой дисплей, кг, не более

0,15

Условия эксплуатации для ВИПУЭ:

• -  температура окружающего воздуха, °С

• -  относительная влажность при +25 °С, %

от -45 до +70

100

от 70,0 до 106,7

- атмосферное давление, кПа для выносного цифрового дисплея НАРТИС-Д101-2:

• -  температура окружающего воздуха, °С

• -  относительная влажность при +25 °С без конденсации влаги, %

- атмосферное давление, кПа

от -20 до +60

от 30 до 95

от 70,0 до 106,7

Предельные условия транспортирования для ВИПУЭ:

- температура окружающего воздуха, °С

от -45 до +70

- относительная влажность воздуха при +25 °С, %

98

для выносного цифрового дисплея НАРТИС-Д101-2 (при поставке по отдельному договору):

- температура окружающего воздуха, °С

от -25 до +65

- относительная влажность воздуха при +25 °С, %

95

Условия хранения:

- температура окружающего воздуха,

от +5 до +40

- относительная влажность воздуха при +25 °С, %

80

Средняя наработка на отказ, ч

220000

Средний срок службы, лет

30

Степень защиты оболочек от проникновения пыли и воды

IP65
