Номер по Госреестру СИ: 92268-24
92268-24 Комплексы измерительно-вычислительные и управляющие
(NT6000)
Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие NT6000 (далее по тексту -комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, переменного электрического напряжения, частоты периодических сигналов от измерительных преобразователей (далее по тексту - ИП) различных типов с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, а так же воспроизведения силы постоянного электрического тока и постоянного электрического напряжения, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.

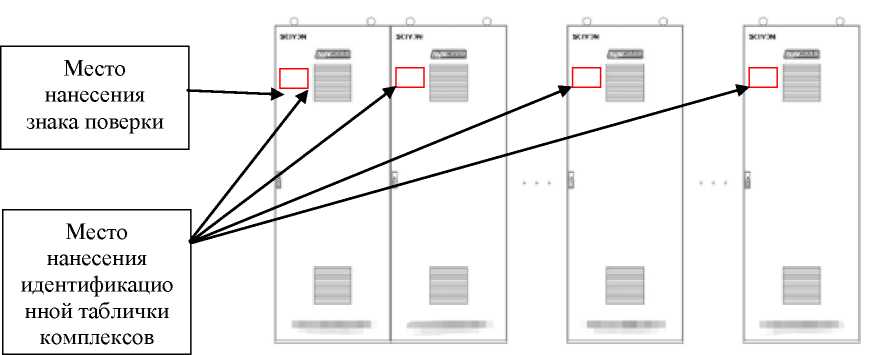

Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 2

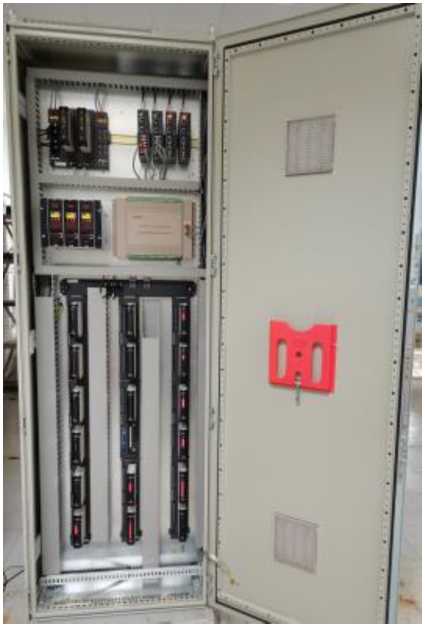

Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 3

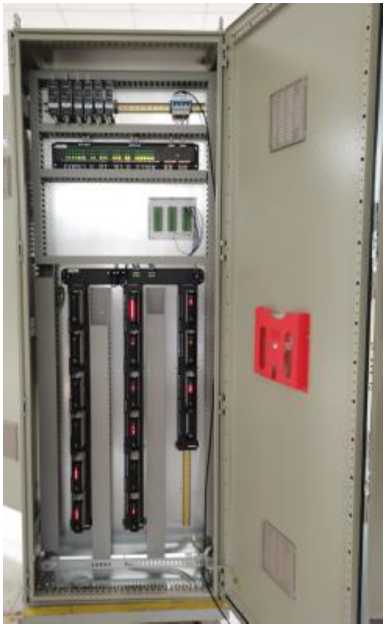

Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 4
Общие сведения
Дата публикации - 06.06.2024
Срок свидетельства - 04.06.2029
Номер записи - 194118
ID в реестре СИ - 1416792
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Nanjing Sciyon Wisdom Technology Group Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1363 от 2024.06.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Комплексы измерительно-вычислительные и управляющие (NT6000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Nanjing Sciyon Wisdom Technology Group Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91968-24 24.04.2029 |
Контроллеры программируемые, SC8000 Nanjing Sciyon Wisdom Technology Group Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
92267-24 04.06.2029 |
Комплексы измерительно-вычислительные и управляющие, TFS600 Nanjing Sciyon Wisdom Technology Group Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
92268-24 04.06.2029 |
Комплексы измерительно-вычислительные и управляющие, NT6000 Nanjing Sciyon Wisdom Technology Group Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Комплексы измерительно-вычислительные и управляющие (NT6000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы измерительно-вычислительные и управляющие (NT6000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО является ПО модулей контроллера и модулей I/O, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, оно не доступно пользователю протяжении всего срока эксплуатации.
и не подлежит изменению на
уровня «NT6000» и позволяет конфигурирование и настройку
Внешнее ПО представляет собой ПО верхнего идентифицировать встроенное ПО модулей, выполнять отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию. Предусмотрено разделение прав пользователей и защита паролем.
Метрологические характеристики нормированы с учетом влияния встроенного и внешнего ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО комплексов приведены в таблицах 2 и 3.
Таблица 2 -
данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NT6000 |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.1.6.3 |
|
Цифровой идентификатор ПО |
- |
Таблица 3 -
ПО
данные
|
Идентификационное наименование ПО соответствующее обозначению модуля. |
Номер версии (идентификационный номер) ПО, не ниже |
Цифровой идентификатор ПО |
|
1 |
2 |
3 |
|
KM231A |
5.1 |
- |
|
KM331A |
5.1 |
- |
|
KM231B |
3.2 |
- |
|
KM231C |
3.0 |
- |
|
KM231D |
5.1 |
- |
|
KM231E |
5.2 |
- |
|
KM331B |
3.2 |
- |
|
KM331C |
3.2 |
- |
|
KM331E |
2.2 |
- |
|
KM231H |
5.2 |
- |
|
KM231J |
5.1 |
- |
|
KM231K |
5.1 |
- |
|
KM232A |
1.0 |
- |
|
KM332A |
5.2 |
- |
|
KM233A |
1.0 |
- |
|
KM233B |
4.0 |
- |
|
KM333A |
5.3 |
- |
|
KM333B |
4.0 |
- |
|
KM237A |
5.2 |
- |
|
1 |
2 |
3 |
|
KM238A |
1.0 |
- |
|
KM236A |
5.3 |
- |
|
KM236B |
3.1 |
- |
|
KM236C |
5.3 |
- |
|
KM236D |
5.1 |
- |
|
KM236E |
5.1 |
- |
|
KM336A |
5.3 |
- |
|
KM531A |
3.1 |
- |
|
KM532B |
5.5 |
- |
|
KM533A |
5.2 |
- |
|
KM534A |
3.2 |
- |
|
KM535A |
3.2 |
- |
|
KM536A |
3.3 |
- |
|
SY3700 |
S1.1.07 |
- |
|
SY8100C |
9.5.0000 |
- |
|
KM950A |
7.1.0079 |
- |
|
KM950B |
7.1.0002 |
- |
|
KM951A |
7.2.0079 |
- |
|
KM952A |
7.1.0002 |
- |
|
KM950D |
8.1.0001 |
- |
|
KM951D |
8.2.0001 |
- |
|
KM950G |
4.1.0085 |
- |
|
KM951G |
4.2.0085 |
- |
|
KM950H |
4.6.0088 |
- |
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку согласно схеме, указанной на рисунке 2, и на титульный лист паспорта, совмещенного с руководством по эксплуатации, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.1 «Общие сведения» паспорта, совмещенного с руководством по эксплуатации NT6000.01.ПС/РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;
Стандарт предприятия Nanjing SCIYON Wisdom Technology Group Co., Ltd., Китай.
ПравообладательNanjing SCIYON Wisdom Technology Group Co., Ltd., Китай.
Адрес: No. 1266 Qingshuiting East Road, Jiangning District, Nanjing, China. Телефон: +86-025-68598968
E-mail: sciyon@sciyon.com
Web-сайт: www.sciyon.com
Изготовитель
Nanjing SCIYON Wisdom Technology Group Co., Ltd., Китай.Адрес: No. 1266 Qingshuiting East Road, Jiangning District, Nanjing, China. Телефон: +86-025-68598968
E-mail: sciyon@sciyon.com
Web-сайт: www.sciyon.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: www.prommash-test.ru
Правообладатель
Nanjing SCIYON Wisdom Technology Group Co., Ltd., Китай.Адрес: No. 1266 Qingshuiting East Road, Jiangning District, Nanjing, China. Телефон: +86-025-68598968
E-mail: sciyon@sciyon.com
Web-сайт: www.sciyon.com
Принцип действия комплексов заключается в измерении силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления, переменного электрического напряжения и частоты периодических сигналов от ИП различных типов или других источников, преобразований аналоговых сигналов в цифровой код при помощи 16-бит разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов в контроллер, регистрации и архивировании измеренных значений, отображении данных на операторских и инженерных станциях, а также воспроизведений силы постоянного электрического тока и постоянного электрического напряжения при помощи 12-разрядного ЦАП, и формировании выходных информационных и управляющих сигналов комплексов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Комплексы состоят из основной стойки и не более трех дополнительных стоек с установленными функциональными модулями: модуля управления системой, модуля контроллера, модуля связи, модуля цифрового ввода, модуля цифрового вывода, модуля аналогового ввода, модуля аналогового вывода, модуля защиты от превышения скорости и модуля контроля турбин. Модули, доступные к размещению в комплексах указаны в таблице 1. Размещение модулей производится с передней и с задней стороны стоек. Возможно различное размещение модулей в стойках по согласованию с пользователем.
В общем случае, в состав комплексов входят следующие основные компоненты:
- основная приборная стойка, включающая:
-
- 2 модуля контроллера;
-
- 2 модуля связи;
-
- 1 модуль контроля турбин;
-
- до 36 модулей входных/выходных сигналов (далее по тексту - модули I/O);
комплексах
Таблица 1 -
и,
к
в
|
Функциональное назначение |
Обозначение модуля |
Наименование модуля |
|
1 |
2 |
3 |
|
Главный процессор, контроллер |
KM950A |
Модуль контроллера распределенной системы управления |
|
KM950B |
Модуль контроллера распределенной системы управления | |
|
KM951A |
Модуль контроллера цифровой электрогидравлической системы управления | |
|
KM952A |
Модуль контроллера межсетевой связи | |
|
KM950D |
Модуль контроллера распределенной системы управления | |
|
KM951D |
Модуль контроллера цифровой электрогидравлической системы управления | |
|
KM950G |
Модуль контроллера распределенной системы управления | |
|
KM951G |
Модуль контроллера цифровой электрогидравлической системы управления | |
|
KM950H |
Модуль контроллера распределенной системы управления | |
|
Модуль связи |
KN831A |
8-канальный модуль связи Ethernet TCP/IP |
|
KN831B |
8-канальный модуль связи Ethernet TCP/IP | |
|
KN831C |
16-канальный модуль связи Ethernet TCP/IP | |
|
KN831D |
8-канальный модуль связи Ethernet TCP/IP | |
|
KN831E |
26-канальный модуль связи Ethernet TCP/IP | |
|
KN831F |
26-канальный модуль связи Ethernet TCP/IP | |
|
KN831G |
24-канальный модуль связи Ethernet TCP/IP | |
|
KN831L |
1-канальный волоконно-оптический модуль преобразования Ethernet TCP/IP | |
|
KN831K |
24-канальный модуль связи Ethernet TCP/IP | |
|
KN832A |
2-канальный модуль связи Ethernet TCP/IP и 2-канальный RS-485 eBus |
|
1 |
2 |
3 |
|
Модуль связи |
KN832B |
2-канальный волоконно-оптический модуль связи и 2канальный RS-485 eBus |
|
KN832C |
1-канальный Ethernet TCP/IP и 1-канальный волоконнооптический модуль связи и 2-канальный RS-485 eBus | |
|
KN832D |
2-канальный волоконно-оптический модуль связи и 2канальный RS-485 eBus | |
|
KN832E |
1-канальный Ethernet TCP/IP и 1-канальный волоконнооптический модуль связи и 2-канальный RS-485 eBus | |
|
KN832F |
2-канальный Ethernet TCP/IP и 2-канальный волоконнооптический модуль связи | |
|
KN833A |
Сервер времени ГНСС | |
|
KN833B |
Сервер времени ГНСС | |
|
KN834A |
Модуль межсетевой связи | |
|
KN835A |
GPRS модуль связи | |
|
KN835B |
GPRS модуль связи | |
|
Модули шины |
KM631A |
2-канальный модуль связи Modbus RTU |
|
KM631B |
1-канальный модуль связи Modbus TCP | |
|
KM631C |
2-канальный универсальный коммуникационный модуль | |
|
KM632A |
2-канальный главный модуль связи шины Profibus DP | |
|
KM632C |
1-канальный резервный модуль связи шины Profibus DP | |
|
KM633A |
1 -канальный модуль связи главной станции Profibus PA | |
|
KM633B |
Распределительный модуль связи Profibus DP/PA | |
|
Модули аналогового ввода |
KM231A |
8-канальный модуль аналогового ввода |
|
KM231B |
16-канальный модуль аналогового ввода | |
|
KM231C |
16-канальный модуль аналогового ввода | |
|
KM231D |
8-канальный модуль аналогового ввода с поддержкой протокола HART | |
|
KM231E |
8-канальный модуль аналогового ввода | |
|
KM231H |
16-канальный модуль аналогового ввода | |
|
KM231J |
16-канальный модуль аналогового ввода | |
|
KM231K |
16-канальный модуль аналогового ввода | |
|
KM232A |
8-канальный модуль аналогового ввода сигналов от термопреобразователей сопротивления | |
|
KM233A |
8-канальный модуль ввода сигналов термопар | |
|
KM233B |
16-канальный модуль ввода сигналов термопар | |
|
KM331A |
8-канальный модуль аналогового ввода | |
|
KM331B |
16-канальный модуль аналогового ввода | |
|
KM331C |
16-канальный модуль аналогового ввода | |
|
KM331E |
8-канальный модуль аналогового ввода | |
|
KM332A |
8-канальный модуль ввода сигналов от термопреобразователей сопротивления | |
|
KM333A |
8-канальный модуль ввода сигналов термопар | |
|
KM333B |
16-канальный модуль ввода сигналов термопар | |
|
Модули контроля и управления сервоприводом |
KM531A |
2-канальный модуль ввода LVDT |
|
KM532B |
1 -канальный модуль управления сервоприводом | |
|
KM533A |
1 -канальный модуль защиты от превышения скорости |
|
1 |
2 |
3 |
|
Модули контроля и управления сервоприводом |
KM534A |
4-канальный модуль отслеживания смещения/вибрации вала |
|
KM535A |
4-канальный модуль отслеживания вибрации подшипников | |
|
KM536A |
1 -канальный модуль контроля несоосности | |
|
KM237A |
8-канальный модуль частотного ввода | |
|
Универсальные модули I/O |
KM238A |
16-канальный модуль аналогового ввода/вывода |
|
Модули аналогового вывода |
KM236A |
6-канальный модуль аналогового вывода |
|
KM236B |
4-канальный модуль аналогового вывода с поддержкой протокола HART | |
|
KM236C |
8-канальный модуль аналогового вывода | |
|
KM236D |
8-канальный модуль аналогового вывода с поддержкой протокола HART | |
|
KM236E |
16-канальный модуль аналогового вывода | |
|
KM336A |
6-канальный модуль аналогового вывода | |
|
Модули цифрового ввода |
KM234A |
16-канальный цифровой модуль ввода |
|
KM234B |
32-канальный цифровой модуль ввода | |
|
KM334A |
16-канальный цифровой модуль ввода | |
|
Модули цифрового вывода |
KM235A |
8-канальный модуль релейного вывода |
|
KM235B |
16-канальный цифровой модуль вывода | |
|
KM335A |
8-канальный модуль релейного вывода | |
|
KM335B |
16-канальный цифровой модуль вывода | |
|
Система защиты от превышения скорости |
SY3700 |
3- канальная система защиты от превышения скорости |
|
Модуль контроля турбин |
SY8100C |
Универсальный контроллер турбин |
Заводской номер комплексов в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносятся на идентификационную табличку методом ультрафиолетовой печати.
Идентификационная табличка располагается левой верхней части передней двери основной и дополнительных стоек.
Место нанесения знака поверки предусмотрено под идентификационной табличкой на передней двери основной стойки.
Общий вид комплексов с основной приборной стойкой и с дополнительными приборными стойками с указанием мест нанесения идентификационной таблички и знака поверки приведен на рисунке 1.
Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2.
Общий вид открытой основной и дополнительной стойки приведен на рисунке 3. Пломбировка комплексов не предусмотрена. Для защиты измерительных компонентов комплексов предусмотрено закрытие дверей стоек на ключ.
Идентификационные номера функциональных модулей из состава комплексов в виде цифрового обозначения, состоящего из арабских цифр и латинских букв, расположены на боковой поверхности функциональных модулей и перечислены в паспорте на комплексы.
-
- до 3 дополнительных приборных стоек расширения, которые могут быть размещены удаленно от основной, и включающие, до 48 модулей I/O каждая;
-
- многоканальные клеммные панели, устанавливаемые в основных и дополнительных приборных стойках, соответствующие каналам модулей I/O;
-
- коммутирующие кабели связи (далее по тексту - шины I/O), предназначенные для коммутации модулей контроллеров основной стойки с удаленно расположенными модулями I/O в дополнительной стойке;
-
- модули I/O;
-
- система питания постоянного тока, включающая модули электропитания, преобразующие напряжение переменного тока внешнего источника в 24 В и 48 В постоянного тока, блок распределения электропитания 24 В постоянного тока и элементы защиты цепей электропитания (автоматы, предохранители и т.п.).
Измерительные каналы формируются на базе следующих компонентов:
-
- многоканальных клеммных панелей для внешних подключений к комплексам;
осуществляющих
-
- многоканальных модулей I/O, входных/выходных электрических сигналов;
-
- программируемых контроллеров, информации, полученной от модулей I/O,
прием и
преобразование
алгоритмами выходных цифровых сигналов последующего использования, и отображения операторских станциях на базе ПК.
осуществляющих обработку формирование
и передачи
результатов
измерительной с заложенными
в соответствии
их через модули связи для измерений на инженерных или
Рисунок 1 - Общий вид комплексов с основной и дополнительными стойками
KflMПЛАКСЫ тЫАрнГАЛМРПхЦЫ'ГИСЛЧТАЛЪ НЫ1: Я ycij^iih.adKiuiHiu-
яаввдЕКБН mwap
*в
мссв
ПаигнрвЧурпнтуншцвнЕрввы
дргрпрднрраас-гф*
^023030001
а00'600'220С
ЭОСКд
-20Т’70Т7
аозэА 'IDA 2П|Ъжйч
Место
нанесения
знака
утверждения типа
Место
нанесения
Qr* IVOKI 1*1IB tn M-ta W1Л нт £:ч]
I I Ч WflSL ^nu\ чнши^ IL-UirjUUHjI- UULMUJ, lITL
заводского номера
Рисунок 2 - Идентификационная табличка комплексов
Рисунок 3 - Вид спереди и сзади открытой основной стойки
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Комплекс измерительно-вычислительный и управляющий NT6000 |
- |
1 |
|
Паспорт, совмещенный с руководством по эксплуатации |
NT6000.01.ПС/РЭ |
1 |
|
Примечание - Комплектность модулей, поставляемых к экземпляру комплекса, указывается в паспорте, совмещенным с руководством по эксплуатации. | ||
|
Таблица 4 - М |
етрологические характеристики модулей аналогового ввода | |
|
Модуль |
Наименование характеристики |
Значение |
|
1 |
2 |
3 |
|
KM231A, KM331A |
Количество входных измерительных каналов модуля |
8 |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 | |
|
KM231B, KM331B |
Количество входных измерительных каналов модуля |
16 |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 | |
|
Диапазон измерений постоянного электрического напряжения для каналов 8 и 16, В |
от 0 до 1 от 0 до 10 | |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,1 | |
|
1 |
2 |
3 |
|
KM231C, KM331C |
Количество входных измерительных каналов модуля |
16 |
|
Диапазон измерений силы постоянного электрического тока для каналов с 1 по 8, мА |
от 0 до 20 от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 | |
|
Диапазон измерений постоянного электрического напряжения для каналов с 9 то 16, В |
от 0 до 1 от 0 до 10 | |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,1 | |
|
KM231D, KM231E, KM331E |
Количество входных измерительных каналов модуля |
8 |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 | |
|
Диапазон измерений постоянного электрического напряжения, В |
от 0 до 1 от 0 до 10 | |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,1 | |
|
KM231H, KM231J, KM231K |
Количество входных измерительных каналов модуля |
16 |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 | |
|
KM232A, KM332A |
Диапазон измерений электрического сопротивления постоянного тока при использовании термопреобразователей сопротивления, Ом:
|
от 18,52 до 320 от 9,26 до 164,82 от 1,852 до 39,048 от 78,487 до 164,275 от 39,243 до 82,138 от 82,278 до 320 |
|
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянного тока, Ом |
±0,65 | |
|
KM233A, KM233B, KM333A, KM333B, |
Количество входных измерительных каналов модуля KM233A, KM333A |
8 |
|
Количество входных измерительных каналов модуля KM233B, KM333B |
16 | |
|
Диапазон измерений постоянного электрического напряжения, мВ |
от -100 до 100 | |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,1 |
|
1 |
2 |
3 |
|
KM237A |
Количество входных измерительных каналов модуля |
8 |
|
Диапазон измерений частоты периодических сигналов, Гц |
от 1 до 24000 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 1 до 10000 Гц, Гц |
±1 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 10000 до 24000 Гц, Гц |
±3 |
Пр имечания
1 Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.
2 Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,004 %.
|
Таблица 5 - |
Метрологические характеристики модулей аналогового вывода | |
|
Модуль |
Наименование характеристики |
Значение |
|
KM236A, KM236B, KM236C, KM236D, KM236E, KM336A |
Количество выходных измерительных каналов модуля
|
6 4 8 |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 | |
|
Примечания
нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,004 %. | ||
|
Таблица 6 - ' |
Метрологические характеристики универсальных модулей I/O | |
|
Модуль |
Наименование характеристики |
Значение |
|
KM238A |
Количество входных/выходных измерительных каналов модуля |
16 |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
± 0,1 | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 | |
|
Примечания
нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,004 %.
| ||
|
Таблица 7 - |
Метрологические характеристики модулей контроля и управления сервоприводом | |
|
Модуль |
Наименование характеристики |
Значение |
|
1 |
2 |
3 |
|
KM531A |
Количество входных измерительных каналов модуля |
2 |
|
Диапазон измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, В |
от 0 до 2,5 | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, % |
±1 | |
|
KM532B |
Количество входных измерительных каналов модуля измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц |
2 |
|
Диапазон измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, В |
от 0 до 2,5 | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, % |
±1 | |
|
Количество входных измерительных каналов модуля измерений силы постоянного электрического тока |
2 | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 | |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,2 | |
|
Количество входных измерительных каналов модуля измерений постоянного электрического напряжения |
1 | |
|
Диапазон измерений постоянного электрического напряжения, В |
от 0 до 10 | |
|
Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, % |
±0,2 | |
|
Количество выходных измерительных каналов модуля воспроизведения постоянного электрического напряжения |
1 | |
|
Диапазон воспроизведения постоянного электрического напряжения, В |
от 0 до 5 | |
|
Пределы допускаемой приведенной погрешности воспроизведения постоянного электрического напряжения, % |
±1 | |
|
Количество выходных каналов модуля управления сервоприводом |
2 | |
|
Диапазон воспроизведения постоянного электрического напряжения, В |
от -10 до 10 | |
|
Пределы допускаемой приведенной погрешности воспроизведения постоянного электрического напряжения, % |
±1 | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от -150 до 150 | |
|
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±1 | |
|
1 |
2 |
3 |
|
KM533A |
Количество входных измерительных каналов модуля |
1 |
|
Диапазон измерений частоты периодических сигналов, Гц |
от 0,5 до 10000 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 0,5 до 3000 Гц, Гц |
±0,1 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 3000 до 10000 Гц, Гц |
±0,5 | |
|
KM534A |
Количество входных измерительных каналов модуля |
4 |
|
Диапазон измерений постоянного электрического напряжения, В |
от -20 до -4 | |
|
Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, % |
±1 | |
|
KM535A |
Количество входных измерительных каналов модуля |
4 |
|
Диапазон измерений среднеквадратичного значения переменного электрического напряжения при частоте 50 Гц, В |
0,083 до 0,833 | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратичного значения переменного электрического напряжения при частоте 50 Гц, % |
±1 | |
|
KM536A |
Количество входных измерительных каналов модуля |
1 |
|
Диапазон измерений постоянного электрического напряжения, В |
от -20 до -4 | |
|
Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, % |
±1 | |
|
Примечания
нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,004 %. | ||
|
Таблица 8 - |
Метрологические характеристики системы защиты от превышения скорости | |
|
Модуль |
Наименование характеристики |
Значение |
|
SY3700 |
Количество входных измерительных каналов модуля |
3 |
|
Диапазон измерений частоты периодических сигналов, Гц |
от 5 до 32000 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 5 до 10000 Гц, Гц |
±1 | |
|
Пределы допускаемой относительной погрешности измерений частоты в диапазоне от 10000 до 32000 Гц, % |
±0,05 | |
|
Количество выходных измерительных каналов модуля |
3 | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 4 до 20 | |
|
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % |
± 0,2 | |
Примечание - нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.
|
Таблица 9 - |
Метрологические характеристики модуля контроля турбин | |
|
Модуль |
Наименование характеристики |
Значение |
|
Y8100C |
Количество входных измерительных каналов модуля измерений частоты периодических сигналов |
3 |
|
Диапазон измерений частоты периодических сигналов, Гц |
от 0,5 до 20000 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 0,5 до 10000 Гц, Гц |
±1 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 10000 до 20000 Гц, Гц |
±2 | |
|
Количество входных измерительных каналов модуля измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц |
3 | |
|
Диапазон измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, В |
от 0 до 3 | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, % |
±1 | |
|
Количество входных измерительных каналов модуля измерений силы постоянного электрического тока |
16 | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 | |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 | |
|
Количество выходных измерительных каналов модуля воспроизведений силы постоянного электрического тока |
4 | |
|
Диапазон воспроизведений силы постоянного электрического тока, мА |
от 4 до 20 | |
|
Пределы допускаемой приведенной погрешности воспроизведений силы постоянного электрического тока, % |
±0,2 | |
|
Количество выходных каналов модуля управления сервоприводом |
2 | |
|
Диапазон воспроизведений постоянного электрического напряжения, В |
от -10 до 10 | |
|
Пределы допускаемой приведенной погрешности воспроизведений постоянного электрического напряжения, % |
±1 | |
|
Диапазон воспроизведений силы постоянного электрического тока, мА |
от -150 до 150 | |
|
Пределы допускаемой приведенной погрешности воспроизведений силы постоянного электрического тока, % |
±1 | |
|
Примечание - нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. | ||
Таблица 10 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
от 198 до 242 |
|
Номинальное значение частоты питающего напряжения, Гц |
50 |
|
Потребляемая мощность основной или дополнительной стойки, В^А, не более |
500 |
|
Нормальные условия измерений: - температура окружающего воздуха, |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, без конденсации, % |
от 10 до 95 |
|
Рабочие условия измерений: - температура окружающего воздуха, |
от -20 до +70 |
|
- относительная влажность окружающего воздуха, без конденсации, % |
от 10 до 95 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Габаритные размеры основной и дополнительных стоек, мм, не более: - ширина |
800 |
|
- высота |
2200 |
|
- глубина |
800 |
|
Масса одной основной или дополнительной стойки, кг, не более |
300 |
