Сведения о средстве измерений: 92266-24 Дефектоскопы вихретоковые

Номер по Госреестру СИ: 92266-24
92266-24 Дефектоскопы вихретоковые
(ВД-90НП)

Назначение средства измерений:
Дефектоскопы вихретоковые ВД-90НП (далее по тексту - дефектоскопы) предназначены для измерений глубины поверхностных дефектов и для выявления поверхностных и подповерхностных дефектов типа нарушения сплошности материала по пороговому уровню чувствительности.

сертификация программного обеспечения
Внешний вид. Дефектоскопы вихретоковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 1
Внешний вид. Дефектоскопы вихретоковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 2
Внешний вид. Дефектоскопы вихретоковые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 3

Общие сведения

Дата публикации - 06.06.2024
Срок свидетельства - 04.06.2029
Номер записи - 194116
ID в реестре СИ - 1416790
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Научно-исследовательский институт интроскопии МНПО "СПЕКТР" (АО "НИИИН МНПО "Спектр")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - OR_2 Поиск по содержимому приказов Росстандарта

После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1363 от 2024.06.04 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Дефектоскопы вихретоковые (ВД-90НП)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Научно-исследовательский институт интроскопии МНПО "СПЕКТР" (АО "НИИИН МНПО "Спектр")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92266-24
04.06.2029
 Дефектоскопы вихретоковые, ВД-90НП
Акционерное общество "Научно-исследовательский институт интроскопии МНПО "СПЕКТР" (АО "НИИИН МНПО "Спектр") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - V_26 Прослеживаемость СИ при поверке

Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.

В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.

Стоимость 200 руб. или по подписке

Кто поверяет Дефектоскопы вихретоковые (ВД-90НП)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «Микроакустика-М»
(RA.RU.313621)
  • ВД-90НП
    		•  1 1 0 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • -
    		•  2 2 0 0 0 0 0

    Стоимость поверки Дефектоскопы вихретоковые (ВД-90НП)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Дефектоскоп имеет в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор информации, обработка и вывод результатов измерений.

    За метрологически значимое принимается все ПО. Метрологически значимая часть ПО прошита во внутренней памяти дефектоскопа и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

    Защита программного обеспечения измерителей соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    ВД-90НП

    ВД-90НП ЛЕГАТ

    Идентификационное наименование ПО

    ВД-90НП

    ВД-90НП ЛЕГАТ

    Номер версии (идентификационный номер) ПО

    В.207 и выше

    V.3.01 и выше

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Раздел 6 «Порядок работы» Руководства по эксплуатации Иа2.778.041 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Дефектоскоп вихретоковый ВД-90НП. Технические условия. ТУ (Иа2.778.041).

    4276-051-55267428-07

    Правообладатель

    Акционерное общество «Научно-исследовательский институт

    «СПЕКТР» (АО «НИИИН МНПО «Спектр»)

    ИНН 7704221810

    Юридический адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1

    Телефон: +7 (499) 245-56-56, факс:+7 (499) 246-88-88

    Web-сайт: www.niiin.ru

    E-mail: sales@niiin.ru

    интроскопии

    МНПО

    Изготовитель

    Акционерное общество «Научно-исследовательский институт
    «СПЕКТР» (АО «НИИИН МНПО «Спектр»)
    ИНН 7704221810
    Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
    Телефон: +7 (499) 245-56-56, факс:+7 (499) 246-88-88
    Web-сайт: www.niiin.ru
    E-mail: sales@niiin.ru
    интроскопии
    МНПО

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Акционерное общество «Научно-исследовательский институт
    «СПЕКТР» (АО «НИИИН МНПО «Спектр»)
    ИНН 7704221810
    Юридический адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
    Телефон: +7 (499) 245-56-56, факс:+7 (499) 246-88-88
    Web-сайт: www.niiin.ru
    E-mail: sales@niiin.ru
    интроскопии
    МНПО

    Принцип действия дефектоскопов основан на вихретоковом методе неразрушающего контроля.

    Конструктивно дефектоскопы состоят из электронного блока и сменных измерительных вихретоковых преобразователей (ВТП), подключаемых к электронному блоку посредством соединительного кабеля.

    Дефектоскопы изготавливаются в двух исполнениях ВД-90НП и ВД-90НП ЛЕГАТ, отличающихся дисплеем, климатическим диапазоном и параметрами электропитания.

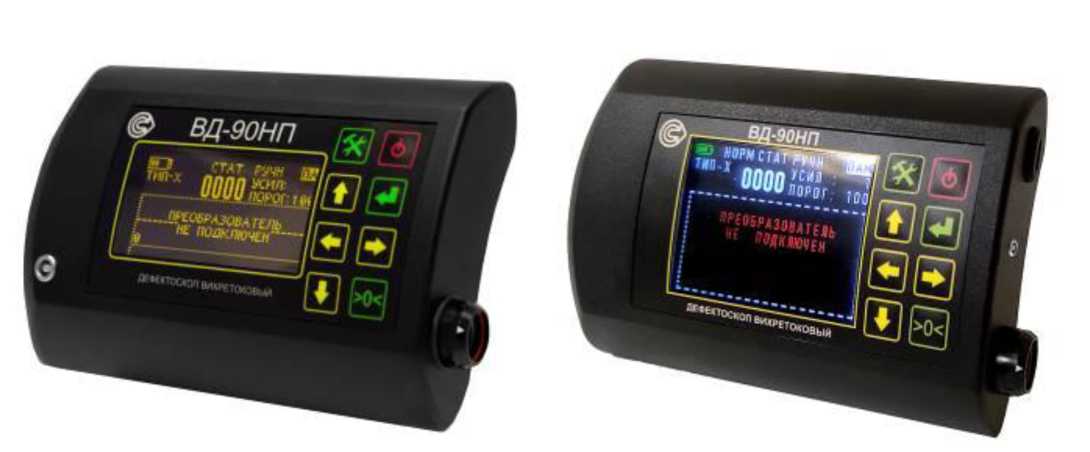

    Общий вид дефектоскопов вихретоковых ВД-90НП приведен на рисунке 1.

    боковой

    Пломбирование дефектоскопов осуществляется одной пломбой на поверхности прибора. Вид и места пломбирования показаны на рисунке 2.

    этикетку, номера и

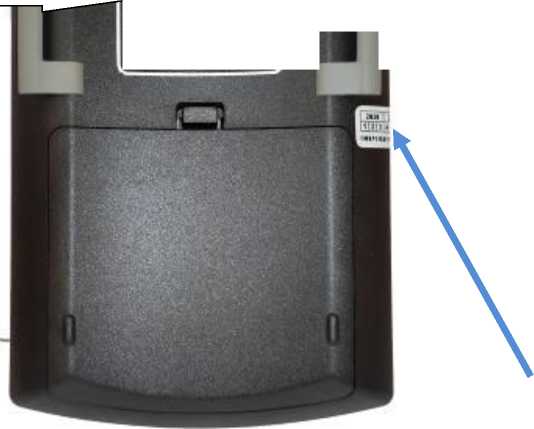

    Заводской номер дефектоскопов в цифровом формате наносится на расположенную на задней части электронного блока. Место нанесения заводского знака утверждения типа показано на рисунке 2.
