Номер по Госреестру СИ: 92260-24
92260-24 Счетчики газа диафрагменные интеллектуальные
(НЕО)
Назначение средства измерений:
Счетчики газа диафрагменные интеллектуальные НЕО (далее - счетчик) предназначены для измерения объема газа, приведенного к температуре плюс 20 °С, и вычисления объема газа, приведенного к стандартным условиям.
Внешний вид.
Счетчики газа диафрагменные интеллектуальные
Рисунок № 1
Внешний вид.
Счетчики газа диафрагменные интеллектуальные
Рисунок № 2
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО), которое записано в энергонезависимую память. Защита ПО счетчиков имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.
ПО защищено от изменений с помощью цифровой пломбы, которая выводится на жидкокристаллический индикатор, записывается в паспорт и стирается при вскрытии корпуса счетчика.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение для типоразмера |
Идентификационное наименование ПО |
НЕО |
Номер версии (идентификационный номер) ПО, не ниже |
1.ХХ |
Цифровой идентификатор ПО |
- |
Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены разделе 5 паспорта, ГОСТ Р 8.995-2023 «Государственная система обеспечения единства измерений. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков газа», регистрационный номер ФР.1.29.2023.46992 в Федеральном информационном фонде по обеспечению единства измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 26.51.52-003-59660430-2023 Счетчики газа диафрагменные интеллектуальные НЕО. Технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1).
ПравообладательОбщество с ограниченной ответственностью «Прометрика» (ООО «Прометрика») ИНН 9725084156
Юридический адрес: 115088, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Симоновский Вал, д. 16, помещ. 2/1
Телефон: +7 (903) 556-44-64
E-mail: info@pro-metrica.ru
Изготовитель
Общество с ограниченной ответственностью «Прометрика» (ООО «Прометрика») ИНН 9725084156Юридический адрес: 115088, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Симоновский Вал, д. 16, помещ. 2/1
Адрес места осуществления деятельности: 141732, Московская обл., г. Лобня, ул. Победы, д. 13Б
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Правообладатель
Общество с ограниченной ответственностью «Прометрика» (ООО «Прометрика») ИНН 9725084156Юридический адрес: 115088, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Симоновский Вал, д. 16, помещ. 2/1
Телефон: +7 (903) 556-44-64
E-mail: info@pro-metrica.ru
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение диафрагм преобразуется механизмом во вращательное движение выходного вала. Отслеживание угла поворота вала осуществляется электронным преобразователем, который формирует на выходе электрические импульсы. Количество импульсов, выдаваемых электронным преобразователем прямо пропорционально прошедшему через счетчик объему газа в рабочих условиях. Измерение температуры газа осуществляется термопреобразователем сопротивления, который размещен внутри металлического корпуса счетчика. Данные об измеренных значениях температуры газа и количества импульсов передаются в программный модуль электронного отсчетного устройства, который вычисляет значение прошедшего через счетчик объема газа, приведенного к стандартным условиям, с учетом подстановочного значения давления и коэффициента сжимаемости. Объем газа, приведенный к стандартным условиям, выводится на показывающее устройство с нарастающим итогом.
Счетчики состоят из измерительного механизма, помещенного в герметичный штампованный металлический корпус, и электронного отсчетного устройства.
Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:
-
- пластмассовый корпус с двумя отсеками для сменного элемента питания и электронной платы;
-
- электронная плата с жидкокристаллическим индикатором, микроконтроллером, преобразователем температуры, разъемом для подключения SIM-карты, разъемами для подсоединения импульсного выхода и внешней антенны;
-
- двухкнопочная пленочная клавиатура;
-
- два источника питания (один из них сменный).
Электронное отсчетное устройство обеспечивает ведение часовых, суточных и месячных архивов, журнала событий и журнала изменений, передачу архивов и журналов на верхний уровень через модуль связи по GPRS или на внешнее устройство через Bluetooth, управление запорным капаном, защиту от несанкционированного вмешательства. Опционально возможно оснащение интерфейсами NB-IoT, LPWAN, LoRa/LoRaWAN, LTE.
Счетчики имеют типоразмеры G1,6; G2,5; G4; G5; G6; G10; G16; G25; G40; G65; G100 в зависимости от диапазона измерений объемного расхода газа.
Счетчики выпускаются в исполнении «1» и исполнении «2», которые отличаются конструкцией корпуса и измерительной камеры.
Счетчики имеют исполнение «А» и исполнение «В», которые отличаются количеством точек объемного расхода, на которых проводится определение метрологических характеристик при поверке (исполнение «А» - три точки, исполнение «Б» - восемь точек).
Счетчики могут выпускаться в исполнении со встроенным запорным клапаном.
Счетчики типоразмеров G40, G65, G100 имеют фланцевое присоединение к трубопроводу с вертикальным или горизонтальным подводом газа.
Счетчики выпускаются с левым и правым направлениями потока газа.
Счетчики оборудованы детектором воздействия внешнего магнитного поля.
Общий вид основных исполнений счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют с помощью свинцовой или пластмассовой пломбы нанесением знака поверки давлением клейма на пломбу. Схема пломбировки от несанкционированного доступа, места нанесения заводского номера, знака поверки, знака утверждения типа представлены на рисунке 2.
Заводской номер в виде цифрового кода наносится на лицевую панель электронного отсчетного устройства методом наклейки, а также указывается в меню счетчика.

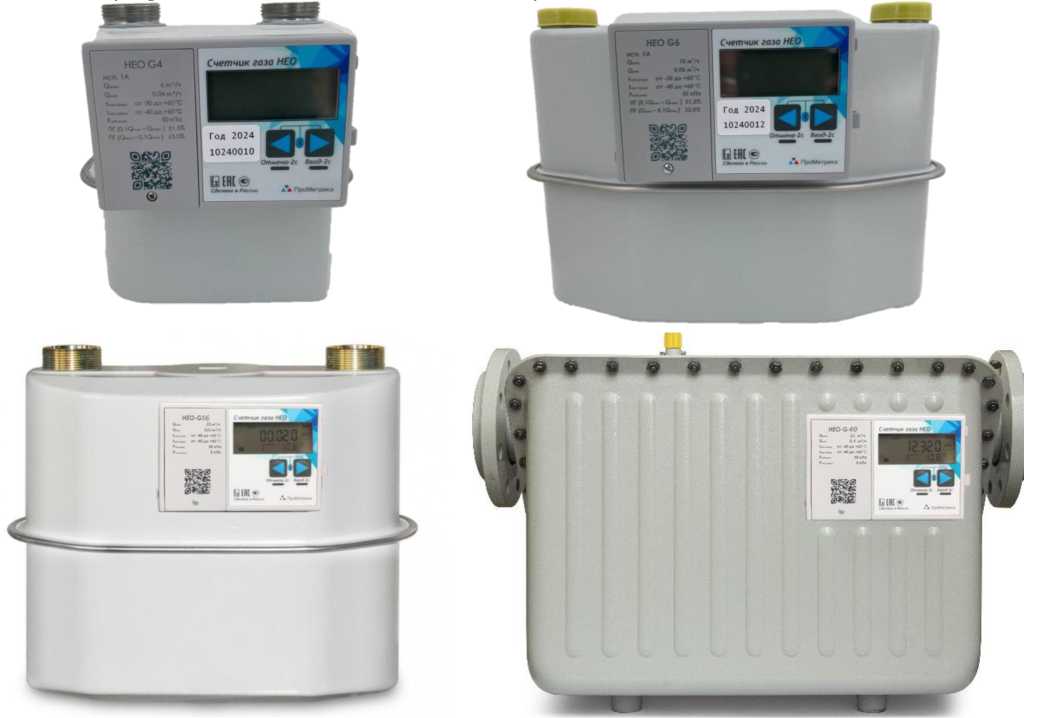

Рисунок 1 - Общий вид основных исполнений счетчиков
мел. о» О.
Знак утверждения типа
Место нанесения заводского номера
Пломба для нанесения знака поверки

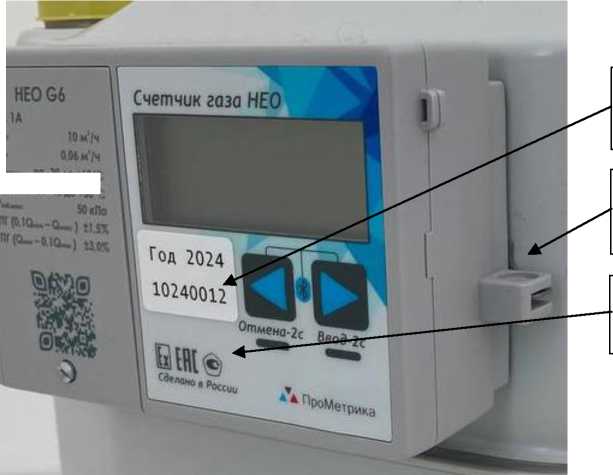

Рисунок 2 - Схема пломбировки, место нанесения заводского номера, знака поверки, знака утверждения типа
oT-MumOX S’-*10 40'Г.
Таблица 2 - Метрологические характеристики
Типоразмер |
Порог чувствительности, м3/ч |
Минимальный расход газа Qмин, М3/ч |
Номинальный расход газа Qhom, М3/ч |
Максимальный расход газа Qmhkc, М3/ч |
G1,6 |
0,0032 |
0,016 |
1,6 |
2,5 |
G2,5 |
0,005 |
0,025 |
2,5 |
4 |
G4 |
0,008 |
0,04 |
4 |
6 |
G5 |
0,008 |
0,05 |
5 |
7 |
G6 |
0,008 |
0,06 |
6 |
10 |
G10 |
0,01 |
0,1 |
10 |
16 |
G16 |
0,01 |
0,16 |
16 |
25 |
G25 |
0,01 |
0,25 |
25 |
40 |
G40 |
0,02 |
0,4 |
40 |
65 |
G65 |
0,02 |
0,65 |
65 |
100 |
G100 |
0,02 |
1 |
100 |
160 |
Таблица 3 -
Наименование характеристики |
Значение |
Пределы допускаеМой основной относительной погрешности измерения объема газа, приведенного к температуре плюс 20 °С, %:
|
±3 ±1,5 |
Пределы допускаемой дополнительной относительной погрешности измерения объема газа, приведенного к температуре плюс 20 °С, вызванной отклонением температуры измеряемой среды от нормальных условий измерений на каждые 10 °С, % |
±0,4 |
Нормальные условия измерений: - температура измеряемой среды, °С |
от +15 до +25 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | ||||||||||
Типоразмер |
G1,6 |
G2,5 |
G4 |
G5 |
G6 |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
Циклический объем, 3 дм3:
|
1,2 1,2 |
1,2 1,2 |
1,2/2 1,2/2 |
1,2 1,2 |
2 3,5 |
6 3,5 |
6 11 |
12 11 |
18 |
24 |
48 |
Измеряемая среда |
Природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | ||||||||||
Максимальное давление внутри корпуса, кПа, не более |
50 15 для исполнения со встроенным клапаном | ||||||||||
Перепад давления при расходе Qmhkg, Па, не более |
250; 300 для исполнения со встроенным клапаном |
300; 350 для исполнения со встроенным клапаном | |||||||||
Емкость отсчетного 3 устройства, м3 |
99999999,9999 |
Наименование характеристики |
Значение | ||||||||||
Типоразмер |
G1,6 |
G2,5 |
G4 |
G5 |
G6 |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
Параметры измеряемой среды: | |||||||||||
- температура, °С |
от - |
30 до +60 | |||||||||
- давление, кПа |
до 5 | ||||||||||
Условия эксплуатации: | |||||||||||
- температура | |||||||||||
окружающей среды, °С |
от - |
40 до +60 | |||||||||
- относительная | |||||||||||
влажность, % |
до 95 при температуре +35 °С | ||||||||||
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||||||||
Присоединительная |
1%, |
1%, |
1%, |
1%, |
1%, |
1%, |
2 |
2^ |
фланец | ||
резьба, дюйм |
2 |
2 |
2 |
2 |
2 |
2 | |||||
Габаритные размеры исполнение 1, мм, не более: | |||||||||||
- высота |
215 |
215 |
215/ |
215 |
243/ |
325 |
332 |
430 |
480 |
480 |
625 |
243 |
255 | ||||||||||
- ширина |
198 |
198 |
198/ |
198 |
335 |
336/ |
410 |
468 |
570 |
680 |
800 |
335 |
410 | ||||||||||
- длина |
170 |
170 |
170/ |
170 |
182 |
234 |
234 |
289 |
415 |
415 |
480 |
182 | |||||||||||
Габаритные размеры исполнение 2, мм, не более: | |||||||||||
- высота |
220 |
220 |
220/ |
220 |
320 |
330 |
330 |
400 |
- |
- |
- |
320 | |||||||||||
- ширина |
200 |
200 |
200/ |
200 |
350 |
410 |
410 |
470 |
- |
- |
- |
350 | |||||||||||
- длина |
180 |
180 |
180/ |
180 |
230 |
260 |
260 |
310 |
- |
- |
- |
230 | |||||||||||
Расстояние между осями присоединительных |
110 |
110 |
110/ 250/ |
110 |
250/ 200 |
250 |
280 |
335 |
570 |
680 |
800 |
штуцеров, мм |
200 | ||||||||||
Масса, кг, не более |
1,9 |
1,9 |
1,9/ |
1,9 |
3,9 |
5,7 |
8,5 |
10,6 |
41 |
46 |
105 |
3,9 | |||||||||||
Маркировка | |||||||||||
взрывозащиты |
2Ex io IIB T4 Go X | ||||||||||
Средний срок службы, | |||||||||||
лет |
12 | ||||||||||
Средняя наработка до | |||||||||||
отказа, ч |
80000 |
