Номер по Госреестру СИ: 92248-24
92248-24 Источники-измерители
(АКИП-1602)
Назначение средства измерений:
Источники-измерители АКИП-1602 (далее
источники)
предназначены для воспроизведения и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току.
Внешний вид.
Источники-измерители
Рисунок № 1
Внешний вид.
Источники-измерители
Рисунок № 2
Общие сведения
Дата публикации - 05.06.2024
Срок свидетельства - 03.06.2029
Номер записи - 194098
ID в реестре СИ - 1416714
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Источник-измеритель АКИП-1602, АКИП-1602/3, АКИП-1602/2А, АКИП-1602/2, АКИП-1602/1А, АКИП-1602/1,
Производитель
Изготовитель - Changzhou Tonghui Electronics Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 6
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1344 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Источники-измерители (АКИП-1602)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Changzhou Tonghui Electronics Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92248-24 03.06.2029 |
Источники-измерители, АКИП-1602 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92659-24 18.07.2029 |
Вольтметры универсальные, АКИП-2105 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94839-25 07.03.2030 |
Измерители иммитанса, АКИП-6113 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95274-25 21.04.2030 |
Электрометры, АКИП-2701 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Источники-измерители (АКИП-1602)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 12 | 5 | 12 | 0 | 0 | 12 | 12 | 0 |
Стоимость поверки Источники-измерители (АКИП-1602)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Источники функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.5.4 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 7 «Описание работы с прибором/ Function» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Источники-измерители АКИП-1602».
ПравообладательChangzhou Tonghui Electronics Co., Ltd., Китай
Адрес: NO.1, XINZHU ROAD, XINBEI DISTRICT, CHANGZHOU, CHINA
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Источники-измерители включают в себя биполярный источник постоянного тока, биполярный источник постоянного напряжения, прецизионный мультиметр, устройство поглощения тока (электронную нагрузку), микропроцессор для управления режимами работы и устройство индикации. В режиме измерения электрического сопротивления на исследуемый объект подается испытательный ток и измеряется падение напряжения на объекте, при этом сила испытательного тока выбирается автоматически в зависимости от значения измеряемого сопротивления или задается пользователем. Источники обеспечивают работу в четырех квадрантах диаграммы ток-напряжение. Напряжение и ток измеряются как в режиме источника, так и в режиме отбора мощности в нагрузку. Источники оснащены графическим сенсорным жидкокристаллическим дисплеем с максимальным разрешением до 6V2 разрядов (модификации АКИП-1602/1, АКИП-1602/1А).
Конструктивно источники выполнены в виде моноблока питанием от сети переменного тока.
На передней панели источников расположены: дисплей, включения, порт USB. Управление режимами работы, выбор включение и переключение между лицевой и задней панелями измерительных входов/выходов источников осуществляется с передней панели специальными кнопками.
На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN, RS232), измерительные разъемы (для модификаций АКИП-1602/1А, АКИП-1602/2А, АКИП-1602/3А).
Источники выпускаются в семи модификациях АКИП-1602/1, АКИП-1602/1А, АКИП1602/2, АКИП-1602/2А, АКИП-1602/3, АКИП-1602/3А, АКИП1602/4. Модификации различаются разрядностью дисплея, максимальными значениями выходного напряжения и тока, количеством выходных каналов.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
в настольном исполнении с
кнопки управления, кнопка и регулировка параметров,
Серийный (заводской) номер, идентифицирующий каждый экземпляр источников, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.
Общий вид источников, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.

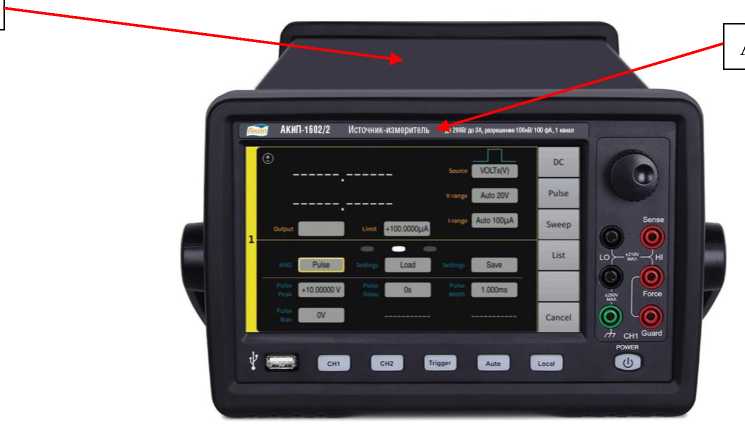

Рисунок 1 - Общий вид источников и место нанесения знака утверждения типа (А) и место нанесения знака поверки (Б)

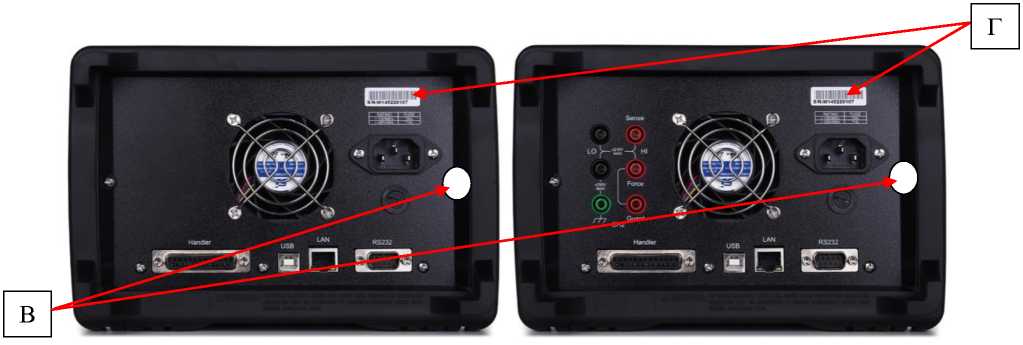

Рисунок 2 - Схема пломбировки от несанкционированного доступа (В) и место нанесения заводского номера (Г)
Таблица 2 - Метрологические характеристики1)
|
Наименование характеристики |
Значение | ||||
|
1 |
2 | ||||
|
Пределы допускаемой основной абсолютной погрешности AIos воспроизведения силы постоянного тока, А3) | |||||
|
Предел измерений |
Разрешение | ||||
|
АКИП-1602/1 АКИП-1602/1А |
АКИП-1602/2 АКИП-1602/2А |
АКИП-1602/3 АКИП-1602/3А |
АКИП-1602/4 | ||
|
±10 нА |
10 фА |
- |
100 фА |
- |
±(0,001 •|Ios|+200 пА) |
|
±100 нА |
100 фА |
1 пА |
1 пА |
- |
±(0,0006 •|Ios|+350 пА) |
|
±1 мкА |
1 пА |
10 пА |
10 пА |
10 пА |
±(0,00025 •|Ios|+3,5 нА) |
|
±10 мкА |
10 пА |
100 пА |
100 пА |
100 пА |
±(0,00025 •|Ios|+15 нА) |
|
±100 мкА |
100 пА |
1 нА |
1 нА |
1 нА |
±(0,0002 •|Ios|+25 нА) |
|
±1 мА |
1 нА |
10 нА |
10 нА |
10 нА |
±(0,0002 •|Ios|+200 нА) |
|
±10 мА |
10 нА |
100 нА |
100 нА |
100 нА |
±(0,0002^ |Ios|+2,5 мкА) |
|
±100 мА |
100 нА |
1 мкА |
1 мкА |
1 мкА |
±(0,0002 •|Ios|+20 мкА) |
|
±1 А |
1 мкА |
10 мкА |
10 мкА |
10 мкА |
±(0,0003 •|Ios|+15 мА) |
|
±1,5 А |
1 мкА |
10 мкА |
10 мкА |
10 мкА |
±(0,0005 •|los|+35 мА) |
|
±3 А |
10 мкА |
100 мкА |
- |
- |
±(0,004 •|los|+7 мА) |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы постоянного тока, А/°С2) |
±(0,1 •AIos) | ||||
|
Пределы допускаемой основной абсолютной погрешности Alom измерений силы постоянного тока, А3) | |||||
|
Предел измерений |
Разрешение | ||||
|
АКИП-1602/1 АКИП-1602/1А |
АКИП-1602/2 АКИП-1602/2А |
АКИП-1602/3 АКИП-1602/3А |
АКИП-1602/4 | ||
|
±10 нА |
10 фА |
- |
100 фА |
- |
±(0,001 •|Iom|+200 пА) |
|
±100 нА |
100 фА |
1 пА |
1 пА |
- |
±(0,0006 •|Iom|+350 пА) |
|
±1 мкА |
1 пА |
10 пА |
10 пА |
10 пА |
±(0,00025 •|Iom|+3,5 нА) |
|
±10 мкА |
10 пА |
100 пА |
100 пА |
100 пА |
±(0,00025 •|Iom|+15 нА) |
|
±100 мкА |
100 пА |
1 нА |
1 нА |
1 нА |
±(0,0002 •|Iom|+25 нА) |
|
±1 мА |
1 нА |
10 нА |
10 нА |
10 нА |
±(0,0002 •|Iom|+200 нА) |
|
±10 мА |
10 нА |
100 нА |
100 нА |
100 нА |
±(0,0002 •|Iom|+2,5 мкА) |
|
±100 мА |
100 нА |
1 мкА |
1 мкА |
1 мкА |
±(0,0002 •|Iom|+20 мкА) |
Продолжение таблицы 2
|
1 |
2 | |||||
|
±1 А |
1 мкА |
10 мкА |
10 мкА |
10 мкА |
±(0,0003^|Iom|+15 мА) | |
|
±1,5 А |
1 мкА |
10 мкА |
10 мкА |
10 мкА |
±(0,0005^|lom|+35 мА) | |
|
±3 А |
10 мкА |
100 мкА |
- |
- |
±(0,004^|Iom|+7 мА) | |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, А/°С2) |
±(0,1-AIom) | |||||
|
Пределы допускаемой основной абсолютной погрешности AUos воспроизведения напряжения постоянного тока, В3) | ||||||
|
Предел измерений |
Разрешение | |||||
|
АКИП-1602/1 АКИП-1602/1А |
АКИП-1602/2 АКИП-1602/2А |
АКИП-1602/3 АКИП-1602/3А |
АКИП-1602/4 | |||
|
±200 мВ |
0,1 мкВ |
1 мкВ |
1 мкВ |
1 мкВ |
±(0,00015^Uos|+225 мкВ) | |
|
±2 В |
1 мкВ |
10 мкВ |
10 мкВ |
10 мкВ |
±(0,0002^|Uos|+350 мкВ) | |
|
±20 В |
10 мкВ |
100 мкВ |
100 мкВ |
100 мкВ |
±(0,00015^Uos|+5 мВ) | |
|
±60 В |
- |
- |
- |
1 мВ |
±(0,00015^|Uos|+50 мВ) | |
|
±200 В |
100 мкВ |
1 мВ |
1 мВ |
- |
±(0,00015^Uos|+50 мВ) | |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, В/°С2) |
±(0,1-AUos) | |||||
|
Пределы допускаемой основной абсолютной погрешности AUos измерений напряжения постоянного тока, В3) | ||||||
|
Предел измерений |
Разрешение | |||||
|
АКИП-1602/1 АКИП-1602/1А |
АКИП-1602/2 АКИП-1602/2А |
АКИП-1602/3 АКИП-1602/3А |
АКИП-1602/4 | |||
|
±200 мВ |
0,1 мкВ |
1 мкВ |
1 мкВ |
1 мкВ |
±(0,00015^Uos|+225 мкВ) | |
|
±2 В |
1 мкВ |
10 мкВ |
10 мкВ |
10 мкВ |
±(0,0002^|Uos|+350 мкВ) | |
|
±20 В |
10 мкВ |
100 мкВ |
100 мкВ |
100 мкВ |
±(0,00015^Uos|+5 мВ) | |
|
±60 В |
- |
- |
- |
1 мВ |
±(0,00015^|Uos|+50 мВ) | |
|
±200 В |
100 мкВ |
1 мВ |
1 мВ |
- |
±(0,00015^Uos|+50 мВ) | |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока, В/°С2) |
±(0,1-AUom) | |||||
|
Пределы допускаемой основной абсолютной погрешности AR измерений сопротивления постоянному току, Ом 3) | ||||||
|
Предел измерений |
Разрешение |
Сила испытательного тока 4) | ||||
|
2 Ом |
1 мкОм |
1 А |
±(0,0002 •R+0,35 мОм) | |||
|
20 Ом |
10 мкОм |
100 мА |
±(0,0006 •R+3,5 мОм) | |||
|
200 Ом |
100 мкОм |
10 мА |
±(0,00065 •R+35 мОм) | |||
|
2 кОм |
1 мОм |
1 мА |
±(0,0006^R+0,35 Ом) | |||
|
20 кОм |
10 мОм |
100 мкА |
±(0,00065 •R+3,5 Ом) | |||
|
200 кОм |
100 мОм |
10 мкА |
±(0,0006 •R+35 Ом) | |||
|
2 МОм |
1 Ом |
1 мкА |
±(0,00095^R+350 Ом) | |||
|
20 МОм4) |
10 Ом |
100 нА |
±(0,0018 •R+3,5 кОм) | |||
|
200 МОм5) |
100 Ом |
10 нА |
±(0,0108 •R+35 кОм) | |||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений сопротивления постоянному току, Ом/°С 2) |
±(0,1 •AR) | |||||
Продолжение таблицы 2______________________________________________
Примечания:
после прогрева
-
1) нормируются при температуре окружающего воздуха от +18 °С до +28 °С источника в течение 60 минут;
от +28,1 °С до
-
2) нормируется при температуре окружающего воздуха от 0 °С до +17,9 °С,
+50 °С;
-
3) скорость (воспроизведения или измерения) - нормальная (l^PLC).
установленного
Для скорости 0,1^PLC дополнительная погрешность составляет 0,01 % от предела (кроме предела 10 нА, для которого дополнительная погрешность составляет 0,1 %).
Для скорости 0,01 PLC дополнительная погрешность составляет 0,05 % от установленного предела (кроме пределов 10 и 100 нА, для которых дополнительная погрешность составляет 1 %);
-
4) - кроме модификации АКИП-1602/4;
-
5) - кроме модификаций АКИП-1602/4, АКИП-1602/2, АКИП-1602/2А;
N^PLC - число периодов колебаний тока в сети питания.
Iom - значение измеряемой силы тока, А;
Ios - значение воспроизводимой силы тока, А;
Uom - значение измеряемого напряжения, В;
Uos - значение воспроизводимого напряжения, В;
R - значение измеряемого сопротивления, Ом.
Таблица 3 - Технические
|
Наименование характеристики |
Значение | |||
|
1 |
2 | |||
|
Число каналов | ||||
|
- АКИП-1602/1, 1602/2, 1602/3, 1602/4 |
1 | |||
|
- АКИП-1602/1А, 1602/2А, 1602/3А |
2 | |||
|
Режим Источник |
АКИП-1602/1 АКИП-1602/1А |
АКИП-1602/2 АКИП-1602/2А |
АКИП-1602/3 АКИП-1602/3А |
АКИП-1602/4 |
|
Число разрядов индикации |
6,5 |
5,5 | ||
|
Диапазон воспроизведения напряжения постоянного тока, В |
±210 |
±63 | ||
|
Диапазон воспроизведения силы постоянного тока, А |
±3,3 |
±1,515 | ||
|
Диапазон воспроизведения силы тока в импульсном режиме, А |
±10,5 |
- | ||
|
Максимальная выходная мощность, Вт |
38,8 | |||
|
Режим Измеритель |
АКИП-1602/1 АКИП-1602/1А |
АКИП-1602/2 АКИП-1602/2А |
АКИП-1602/3 АКИП-1602/3А |
АКИП-1602/4 |
|
Число разрядов индикации |
6,5 | |||
|
Диапазон измерений напряжения постоянного тока, В |
±210 |
±63 | ||
|
Диапазон измерений силы постоянного тока, А |
±3,3 |
±1,515 | ||
|
Максимальная выходная мощность, Вт |
38,8 | |||
Продолжение таблицы 3
|
1 |
2 |
|
Масса, кг, не более - АКИП-1602/1, АКИП-1602/2, АКИП-1602/3, АКИП-1602/4 |
8,5 |
|
- АКИП-1602/1А, АКИП-1602/2А, АКИП-1602/3А |
10,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
215x132x490 |
|
Напряжение сети питания, В - при частоте 50/60 Гц |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
250 |
|
Нормальные условия применения: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от 0 до +50 |
|
- относительная влажность воздуха, %, не более |
85 |
