Номер по Госреестру СИ: 92245-24
92245-24 Машины испытательные
(МИ)
Назначение средства измерений:
Машины испытательные МИ (далее - машины) предназначены для измерений силы (нагрузки) и перемещения при статических режимах одноосного нагружения на сжатие или изгиб образцов материалов.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 3
Внешний вид.
Машины испытательные
Рисунок № 4
Внешний вид.
Машины испытательные
Рисунок № 5
Внешний вид.
Машины испытательные
Рисунок № 6
Общие сведения
Дата публикации - 03.06.2024
Срок свидетельства - 03.06.2029
Номер записи - 194095
ID в реестре СИ - 1416711
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МИЦИС-300/10,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Испытательные машины" (ООО "ИМаш")
Страна - РОССИЯ
Населенный пункт - Краснодарский край, г. Армавир
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1344 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Машины испытательные (МИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Испытательные машины" (ООО "ИМаш")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92245-24 03.06.2029 |
Машины испытательные, МИ Общество с ограниченной ответственностью "Испытательные машины" (ООО "ИМаш") (РОССИЯ Краснодарский край, г. Армавир) |
ОТ МП |
1 год |
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Машины испытательные (МИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины испытательные (МИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение GEBER CS, являющееся метрологически значимым, устанавливается в энергонезависимую память машины во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Внешнее программное обеспечение IMTest устанавливается на персональный компьютер и служит для управления процессом испытаний, а также для отображения, обработки и хранения результатов испытаний.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
GEBER CS |
IMTest |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
0X7A55C90F |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную таблицу методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.10 «Порядок работы» части 3 «Руководство оператора» документа ИМАШ2.767.001РЭ «Машина испытательная МИС4. Руководство по эксплуатации», в разделе 1.8 «Порядок работы на машине МИЦИС» части 3 «Руководство оператора» документа ИМАШ2.767.002РЭ «Машина испытательная МИЦИС. Руководство по эксплуатации», в разделе 1.10 «Порядок работы» части 3 «Руководство оператора» документа ИМАШ2.767.003РЭ «Машина испытательная МИС. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ИМАШ0.095.001 ТУ «Машины испытательные МИ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Испытательные машины» (ООО «ИМаш») ИНН 2311195540
Адрес юридического лица: 352919, Краснодарский край, г.о. город Армавир, г. Армавир, ул. Октябрьская, д. 143, помеш. 2.
Телефон: +7 (86137) 4-77-10, +7 (86137) 4-77-30
E-mail: info@i-mach.ru
Адрес интернет-сайта: www.i-mach.ru
Изготовитель
Общество с ограниченной ответственностью «Испытательные машины» (ООО «ИМаш») ИНН 2311195540Адрес: 352919, Краснодарский край, г.о. город Армавир, г. Армавир, ул. Октябрьская, д. 143, помеш. 2
Телефон: +7 (86137) 4-77-10, +7 (86137) 4-77-30
E-mail: info@i-mach.ru
Адрес интернет-сайта: www.i-mach.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Тел.: +7 (495) 274-0101
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Испытательные машины» (ООО «ИМаш») ИНН 2311195540Адрес юридического лица: 352919, Краснодарский край, г.о. город Армавир, г. Армавир, ул. Октябрьская, д. 143, помеш. 2.
Телефон: +7 (86137) 4-77-10, +7 (86137) 4-77-30
E-mail: info@i-mach.ru
Адрес интернет-сайта: www.i-mach.ru
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение плунжера гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из нагружающего устройства, насосной станции, пульта управления и системы измерения и управления в виде персонального компьютера (далее - ПК).
Модификации машин имеют обозначения MHSW-XZ-K или MHS-X/VZ-K. где:
МИ - машины испытательные;
S - буквенный индекс обозначающий виды испытаний (C - машины для испытаний на сжатие; ЦИС - машины для испытаний на сжатие и изгиб, имеющие две соответствующие рабочие зоны)
W - цифровой индекс, обозначающий количество колонн машины (4 - 4 колонны; отсутствие индекса - 2 колонны), только для машин МИС;
X - цифровой индекс, соответствующий максимальному значению силы (нагрузки) в зоне сжатия, кН;
Y - цифровой индекс, соответствующий максимальному значению силы (нагрузки) в зоне испытаний на изгиб, кН (только для машин МИЦИС);
Z - буквенный индекс, обозначающий наличие датчика перемещения (L - датчик перемещение установлен на машине; отсутствие индекса - датчик перемещения отсутствует);
K - цифровой индекс, обозначающий пределы допускаемой относительной погрешности измерения силы (нагрузки) (0,5 - пределы допускаемой относительной погрешности измерений силы ±0,5%; при отсутствии индекса - пределы допускаемой относительной погрешности измерений силы ±1%).
Идентификация машин осуществляется визуальным осмотром нагружающего устройства и пульта управления, на тыльной стороне которых закреплены маркировочные таблицы, на которых методом гравировки нанесены: товарный знак или наименование предприятия-изготовителя, модификация (модель) машины, децимальный номер технических условий, заводской номер машины, знак утверждения типа средства измерений, год изготовления. Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин производится путем нанесения пломбирующих наклеек на датчик силоизмерительный и контроллер.
Общий вид машин представлен на рисунках 1 - 3.
Общий вид маркировочной таблицы представлен на рисунке 4.
Места пломбировки и внешний вид пломбировочных наклеек представлены на рисунках 5 - 6.
Место нанесения маркировочной таблицы
Рисунок 1- Общий вид машин МИС-XZ—K
Место нанесения маркировочной таблицы
Рисунок 2- Общий вид машин МИС4-XZ—K
Место нанесения маркировочной таблицы
Рисунок 3- Общий вид машин МИЦИС-X/YZ-K

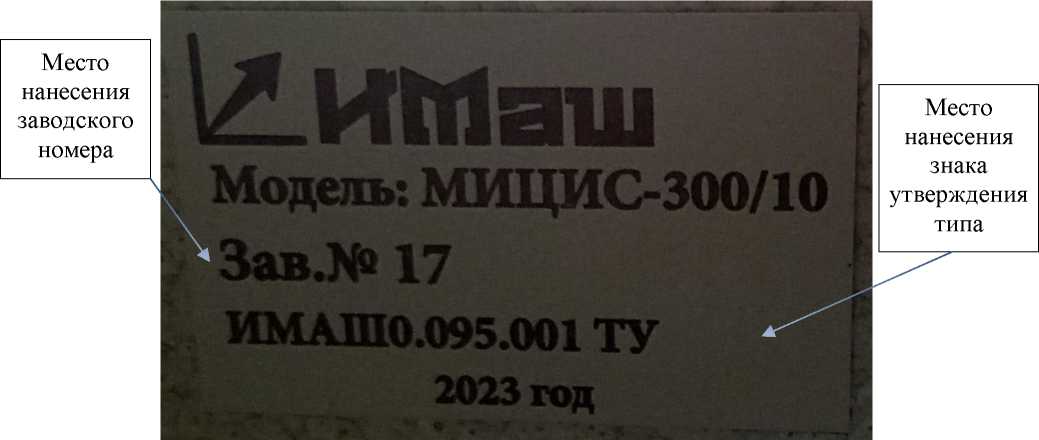

Рисунок 4 - Общий вид маркировочной таблицы

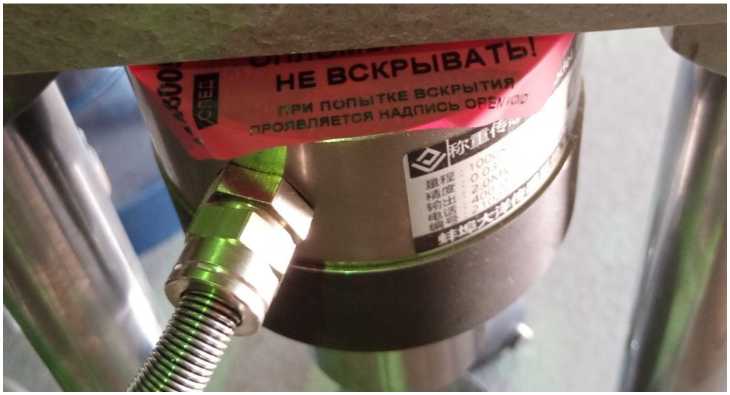

Рисунок 5 - Общий вид пломбирующих наклеек и место пломбировки датчика силоизмерительного

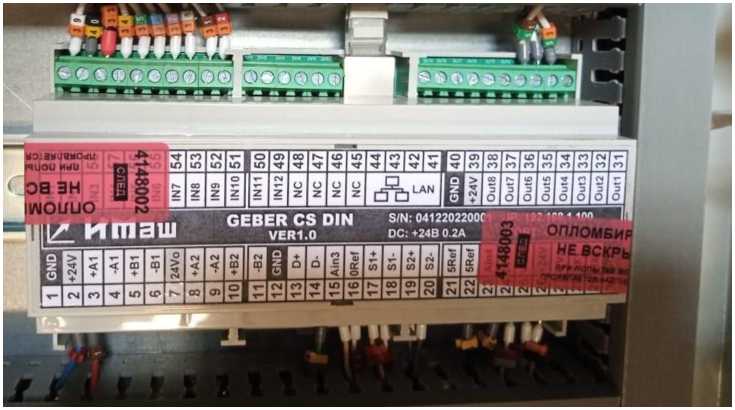

Рисунок 6 - Общий вид пломбирующих наклеек и место пломбировки контроллера
Таблица 2 - Метрологические характеристики
|
Модификация машины |
Диапазон измерений силы, кН |
Диапазон измерений перемещения плунжера гидроцилиндра, мм |
Диапазон воспроизведений скоростей нагружения, кН/с |
|
МИС-50Z-K |
от 1 до 5O |
от 0,5 до 150,0 |
от 0,5 до 25,0 |
|
МИС-IOOZ-K |
от 2 до 1OO |
от 0,5 до 150,0 |
от 0,5 до 25,0 |
|
МИС-200Z-K |
от 4 до 2OO |
от 0,5 до 150,0 |
от 0,5 до 25,0 |
|
МИС-300Z-K |
от 6 до 3OO |
от 0,5 до 150,0 |
от 0,5 до 25,0 |
|
МИС-400Z-K |
от 8 до 4OO |
от 0,5 до 150,0 |
от 0,5 до 25,0 |
|
МИС-500Z-K |
от 1O до 5OO |
от 0,5 до 150,0 |
от 0,5 до 25,0 |
|
МИС-600Z-K |
от 12 до 6OO |
от 0,5 до 150,0 |
от 0,5 до 25,0 |
|
МИС-IOOOZ-K |
от 2O до 1OOO |
от 0,5 до 200,0 |
от 1,0 до 100,0 |
|
МИС-2000Z-K |
от 4O до 2OOO |
от 0,5 до 200,0 |
от 2,0 до 100,0 |
|
МИС4-50Z-K |
от 1 до 5O |
от 0,5 до 250,0 |
от 0,5 до 25,0 |
|
МИС4-100Z-K |
от 2 до 1OO |
от 0,5 до 250,0 |
от 0,5 до 25,0 |
|
МИС4-200Z-K |
от 4 до 2OO |
от 0,5 до 250,0 |
от 0,5 до 25,0 |
|
МИС4-300Z-K |
от 6 до 3OO |
от 0,5 до 250,0 |
от 0,5 до 25,0 |
|
МИС4-400Z-K |
от 8 до 4OO |
от 0,5 до 250,0 |
от 0,5 до 25,0 |
|
МИС4-500Z-K |
от 1O до 5OO |
от 0,5 до 250,0 |
от 0,5 до 25,0 |
|
МИС4-600Z-K |
от 12 до 6OO |
от 0,5 до 250,0 |
от 1,0 до 100,0 |
|
МИС4-1000Z-K |
от 2O до 1OOO |
от 0,5 до 250,0 |
от 1,0 до 100,0 |
|
МИС4-2000Z-K |
от 4O до 2OOO |
от 0,5 до 250,0 |
от 2,0 до 100,0 |
|
МИС4-3000Z-K |
от 6O до 3OOO |
от 0,5 до 250,0 |
от 2,0 до 100,0 |
|
МИС4-4000Z-K |
от 8O до 4OOO |
от 0,5 до 250,0 |
от 2,0 до 100,0 |
|
МИС4-5000Z-K |
от 1OO до 5OOO |
от 0,5 до 250,0 |
от 2,0 до 100,0 |
|
МИЦИС-200/10Z-K
|
от 1O до 2OO от 1 до 1O |
от 0,5 до 40,0 от 0,5 до 30,0 |
от 0,04 до 2,60 от O,O4 до O,O6 |
таблицы 2
|
Модификация машины |
Диапазон измерений силы, кН |
Диапазон измерений перемещения плунжера гидроцилиндра, мм |
Диапазон воспроизведений скоростей нагружения, кН/с |
|
МИЦИС-300/10Z-K
|
от 10 до 300 от 1 до 10 |
от 0,5 до 40,0 от 0,5 до 30,0 |
от 0,04 до 2,60 от 0,04 до 0,06 |
|
МИЦИС-300/15Z-K
|
от 10 до 300 от 1,5 до 15 |
от 0,5 до 40,0 от 0,5 до 30,0 |
от 0,04 до 2,60 от 0,04 до 0,06 |
Таблица 3 -
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой относительной погрешности измерения силы при прямом ходе (нагружении), %* |
±0,5 |
±1 |
|
Пределы допускаемого относительного размаха измерений (разности между наибольшим и наименьшим значениями из трех измерений) при прямом ходе, % |
±0,5 |
±1 |
|
Пределы допускаемой относительной вариации измерений (разность между прямым и обратным ходами), % |
±1,0 |
±2 |
|
Пределы допускаемой относительной погрешности измерений перемещения плунжера гидроцилиндра, % |
±2,0 | |
|
Пределы допускаемой относительной погрешности воспроизведений скорости нагружения, % |
±5 | |
* - В зависимости от индекса «К»
Таблица 4 - Основные технические
|
Модификация |
Высота рабочего пространства, мм, не менее |
Ширина рабочего пространства, мм, не менее |
Габаритные размеры (длина X ширина х высота), мм, не более |
Масса, кг, не более |
Потребляемая мощность, кВт, не более |
|
МИС-50Z-K |
350 |
230 |
1040x1280x1230 |
430 |
1,5 |
|
МИС-100Z-K |
350 |
230 |
1040x1280x1230 |
430 |
1,5 |
|
МИС-200Z-K |
350 |
230 |
1040x1280x1230 |
430 |
1,5 |
|
МИС-300Z-K |
350 |
230 |
1040x1280x1230 |
430 |
1,5 |
|
МИС-400Z-K |
360 |
340 |
1350x1280x1390 |
970 |
1,8 |
|
МИС-500Z-K |
360 |
340 |
1350x1280x1390 |
970 |
1,8 |
|
МИС-600Z-K |
360 |
340 |
1350x1280x1390 |
970 |
1,8 |
|
МИС-1000Z-K |
500 |
390 |
1520x1280x1750 |
1780 |
2,7 |
|
МИС-2000Z-K |
610 |
530 |
1710x1280x1930 |
2970 |
2,7 |
|
МИС4-50Z-K |
310 |
230 |
1000x900x1420 |
400 |
1,1 |
|
МИС4-100Z-K |
310 |
230 |
1000x900x1420 |
400 |
1,1 |
|
МИС4-200Z-K |
310 |
230 |
1100x900x1420 |
550 |
1,1 |
|
МИС4-300Z-K |
310 |
340 |
1100x900x1420 |
550 |
1,1 |
|
МИС4-400Z-K |
320 |
340 |
1180x900x1420 |
820 |
1,5 |
|
МИС4-500Z-K |
320 |
340 |
1180x900x1420 |
820 |
1,5 |
|
МИС4-600Z-K |
410 |
390 |
1200x900x1750 |
1320 |
2,6 |
таблицы 4
|
Модификация |
Высота рабочего пространства, мм, не менее |
Ширина рабочего пространства, мм, не менее |
Габаритные размеры (длина X ширина х высота), мм, не более |
Масса, кг, не более |
Потребляемая мощность, кВт, не более |
|
МИС4-1000Z-K |
410 |
390 |
1200x900x1750 |
1320 |
2,6 |
|
МИС4-2000Z-K |
610 |
530 |
1600x1080x2400 |
3200 |
3,0 |
|
МИС4-3000Z-K |
610 |
530 |
1600x1080x2400 |
3200 |
3,0 |
|
МИС4-4000Z-K |
610 |
530 |
2200x1080x2880 |
6800 |
4,0 |
|
МИС4-5000Z-K |
610 |
730 |
2200x1080x2880 |
6800 |
4,0 |
|
МИЦИС-200/10Z-K
|
270 180 |
340 110 |
1500x880x1505 |
590 |
1,5 |
|
МИЦИС-300/10Z-K
|
270 180 |
340 110 |
1500x880x1505 |
590 |
1,5 |
|
МИЦИС-300/15Z-K
|
270 180 |
340 110 |
1500x880x1505 |
590 |
1,5 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В |
380 ± 20 |
|
- частота, Гц |
50 ± 1 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от + 10 до + 35 |
|
- относительная влажность воздуха, % |
80 |
