Номер по Госреестру СИ: 92244-24
92244-24 Приборы оптические координатно-измерительные бесконтактные
(Calibry)
Назначение средства измерений:
Приборы оптические координатно-измерительные бесконтактные Calibry (далее -приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 1
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 2
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 3
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 4
Общие сведения
Дата публикации - 03.06.2024
Срок свидетельства - 03.06.2029
Номер записи - 194094
ID в реестре СИ - 1416710
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Calibry mini, Calibry,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ньютек" (ООО "Ньютек")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1344 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Приборы оптические координатно-измерительные бесконтактные (Calibry)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ньютек" (ООО "Ньютек")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92244-24 03.06.2029 |
Приборы оптические координатно-измерительные бесконтактные, Calibry Общество с ограниченной ответственностью "Ньютек" (ООО "Ньютек") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Приборы оптические координатно-измерительные бесконтактные (Calibry)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 11 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Приборы оптические координатно-измерительные бесконтактные (Calibry)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы работают под управлением метрологически значимого программного обеспечения Calibry Nest (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений. ПО «Компас-3D» предназначено для работы с облаком точек, полученном при сканировании, проведении проектных и расчётных работ на его основе, данное ПО не является метрологически значимым.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Calibry Nest |
Комnас-3D |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.5.24 |
не ниже 22 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится методом наклеивания на нижнюю часть корпуса прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Сканирование» документа «Приборы оптические координатноизмерительные бесконтактные Calibry. Руководство по эксплуатации.».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ТУ 26.20.16-001-34968285-2023 Приборы оптические координатно-измерительные бесконтактные Calibry. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Ньютек» (ООО «Ньютек»)
Адрес юридического лица: 121205, г. Москва, Большой б-р (Инновационного Центра
Сколково тер.), д. 42, стр. 1, эт. 3, помещ. 1273, раб. 12
Телефон: +7 (495) 135 00 45
E-mail: info@Thor3DScanner.com
Изготовитель
Общество с ограниченной ответственностью «Ньютек» (ООО «Ньютек»)Адрес юридического лица: 121205, г. Москва, Большой б-р (Инновационного Центра
Сколково тер.), д. 42, стр. 1, эт. 3, помещ. 1273, раб. 12
Адрес осуществления деятельности: 117105, г. Москва, Варшавское ш., д. 33, помещ. XIV, ком. 13
Телефон: +7 (495) 135 00 45
E-mail: info@Thor3DScanner.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: + 7 (495) 481 33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Ньютек» (ООО «Ньютек»)Адрес юридического лица: 121205, г. Москва, Большой б-р (Инновационного Центра
Сколково тер.), д. 42, стр. 1, эт. 3, помещ. 1273, раб. 12
Телефон: +7 (495) 135 00 45
E-mail: info@Thor3DScanner.com
Принцип действия приборов основан на технологии структурированного света. Контрастное изображение световых линий, генерируемых источником света (проектором) в виде светодиодов, проецируется на измеряемый объект и деформируется на нём в зависимости от геометрии объекта. Прибор производит съемку наблюдаемой зоны двумя цифровыми камерами, расположенными под углом к источнику света. Образуя стереопару, камеры позволяют генерировать ортофотоизображение поверхности объекта вместе с деформированной сеткой. Поток изображений передаётся по кабелю на персональный компьютер для дальнейшей обработки с использованием программного обеспечения, являющегося неотъемлемой часть прибора. Обработка производится по специальным математическим алгоритмам по принципу триангуляции. Программа сопоставляет контрастные линии, спроецированные на объект сканирования, на каждом кадре, объединяет в единый массив, и используя известные параметры взаимного расположения камер, определяет координаты точки путем вычисления длины одной из сторон треугольника, образованных проектором и камерами по углу и стороне треугольника, образованного этой точкой и двумя другими известными точками (центры камер). Формируются трехмерные координаты точек поверхности сканируемого объекта в единой системе координат.
Получение полной объемной цифровой модели объекта, в которой для каждой точки известны ее трехмерные координаты, достигается путем объединения в одну модель облаков точек, полученных при съемке (сканировании) объекта в различных положениях. Совмещение облаков точек осуществляется автоматически, выделением характерных элементов геометрии объекта или посредством дополнительных позиционных меток, наносимых на измеряемые объекты. Между любыми из определённых точек модели можно провести линейные измерения. Для получения снимков объекта с разных сторон и под разным углом сканирование проводиться вручную.
Конструктивно приборы представляют собой трёхмерные сканеры, состоящие из проектора и двух цифровых камер с входящим в комплект программным обеспечением.
Приборы выпускаются в двух модификациях: Calibry mini и Calibry, отличающихся диапазоном и погрешностью измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на нижней поверхности корпуса.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование приборов не производится. В предусматривают внешних механических регулировок.
Общий вид приборов приведён на рисунке 1.
процессе
эксплуатации, приборы не
а)
б)

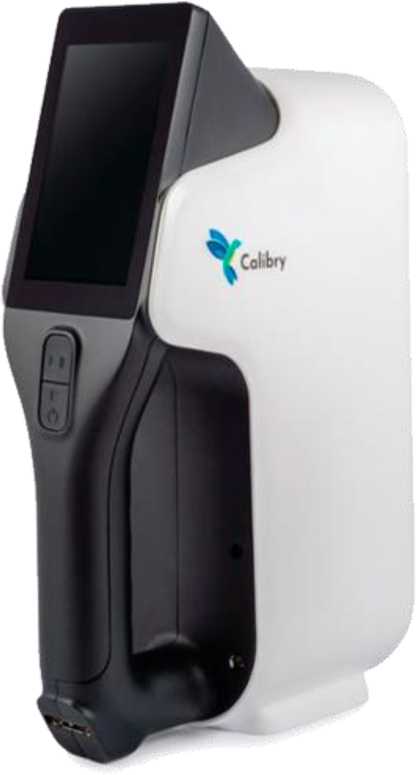

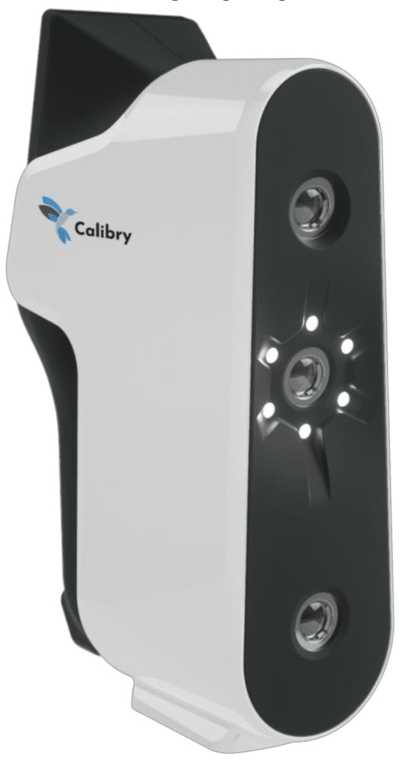

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных Calibry: а) вид спереди; б) вид сзади
Место нанесения знака
Место нанесения
утверждения типа средства измерений
Calibry
маркировочной наклейки с
заводским номером средства измерений
Рисунок 2 - Место
расположения маркировочной наклейки с указанием заводского номера прибора и место нанесения знака утверждения типа.
Таблица 4 - Комплектность
в
|
Наименование |
Обозначение |
Количество |
|
Прибор оптический координатно-измерительный бесконтактный |
Calibry |
1 шт. |
|
Адаптер питания от сети переменного тока |
- |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Калибровочная пластина с подставкой |
- |
1 шт. |
|
USB-флеш карта с ПО |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Позиционные метки |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
34968285.40138.2023 | |
|
Транспортировочная упаковка |
- |
1 шт. |
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
Модификация |
Calibry mini |
Calibry |
|
Диапазон измерений геометрических размеров объектов, мм |
20-300 |
300-1000 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм |
±0,07 |
±0,10 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШ^В), мм, не более |
165x85x274 |
|
Масса, кг, не более |
0,9 |
|
Напряжение питания от источника постоянного тока, В |
12 |
|
Условия эксплуатации:
|
от +5 до +40 80 |
