Сведения о средстве измерений: 92223-24 Полуприцеп-цистерна

Номер по Госреестру СИ: 92223-24
92223-24 Полуприцеп-цистерна
(KAESSBOHRER STB)

Назначение средства измерений:
Полуприцеп-цистерна KAESSBOHRER STB (далее - ППЦ) измерений объема нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Общие сведения

Дата публикации - 05.06.2024
Срок свидетельства -
Номер записи - 194082
ID в реестре СИ - 1416698
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

KAESSBOHRER STB,

Производитель

Изготовитель - "Kassbohrer Fahrzeugwerke GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1343 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Полуприцеп-цистерна (KAESSBOHRER STB)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Kassbohrer Fahrzeugwerke GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92223-24

Полуприцеп-цистерна, KAESSBOHRER STB
"Kassbohrer Fahrzeugwerke GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцеп-цистерна (KAESSBOHRER STB)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "РОСТОВСКИЙ СТАНДАРТ"
(RA.RU.312221)
  • KAESSBOHRER STB
  • 2 1 0 2 0 2 0 2

    Стоимость поверки Полуприцеп-цистерна (KAESSBOHRER STB)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 6 руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

    Правообладатель

    «Kassbohrer Fahrzeugwerke GmbH», Германия

    Адрес: SiemensstraBe 74, 47574 Goch, Германия

    Телефон/факс: +49 (2823) 97210 / +49 (2823) 9721-21

    Изготовитель

    «Kassbohrer Fahrzeugwerke GmbH», Германия Адрес: SiemensstraBe 74, 47574 Goch, Германия
    Телефон/факс: +49 (2823) 97210 / +49 (2823) 9721-21

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    «Kassbohrer Fahrzeugwerke GmbH», Германия
    Адрес: SiemensstraBe 74, 47574 Goch, Германия
    Телефон/факс: +49 (2823) 97210 / +49 (2823) 9721-21

    Принцип действия ППЦ основан на заполнении ее жидкостью

    до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

    ППЦ состоит из алюминиевой сварной цистерны постоянного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

    Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

    • - горловину с указателем уровня налива;

    • - съемную крышку горловины с заливным люком и дыхательным клапаном;

    • - клапан донный;

    • - кран шаровой;

    • - рукава напорно-всасывающие.

    На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер (VIN) нанесен на заводскую табличку в виде буквенно-цифровых обозначений ударным методом.

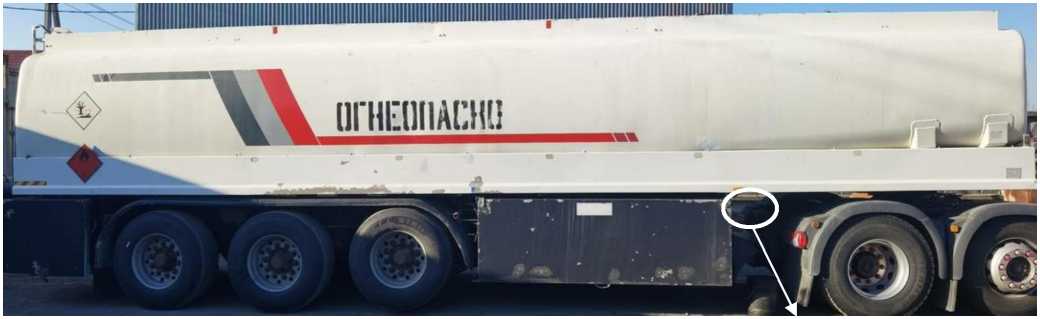

    Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

    Внешний вид. Полуприцеп-цистерна (KAESSBOHRER STB), http://oei-analitika.ru

    Место нанесения заводского номера (VIN)

    Рисунок 1 - Общий вид полуприцепа-цистерны KAESSBOHRER STB и место нанесения заводского номера (VIN)

    Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

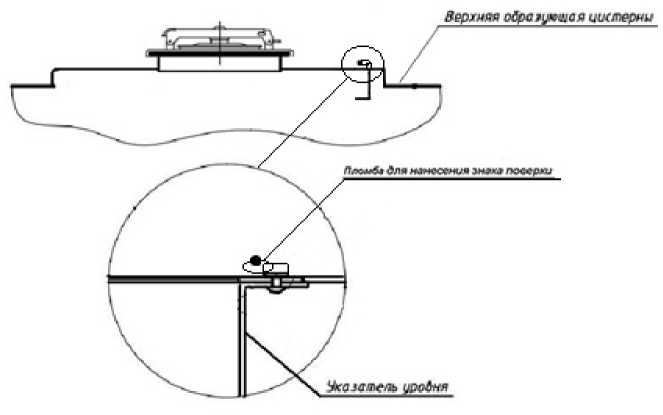

    Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Полуприцеп-цистерна (KAESSBOHRER STB), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки


    Таблица 3 - Комплектность

    Комплектующие

    Обозначение

    Количество

    Полуприцеп-цистерна

    заводской номер (VIN) WKK69600001011197

    KAESSBOHRER STB

    1 шт.

    Запасные части, инструменты и принадлежности

    1 шт.

    Руководство по эксплуатации

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Номинальная вместимость, дм3

    39700

    Действительная вместимость 1-й секции, дм3

    7250

    Действительная вместимость 2-й секции, дм3

    7250

    Действительная вместимость 3-й секции, дм3

    5650

    Действительная вместимость 4-й секции, дм3

    5000

    Действительная вместимость 5-й секции, дм3

    7250

    Действительная вместимость 6-й секции, дм3

    7250

    Пределы допускаемой относительной погрешности ТМ, %

    ±0,4

    Разность между номинальной и действительной вместимостью ТМ, %, не более

    ±1,5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Снаряженная масса, кг, не более

    7100

    Длина, мм, не более

    11600

    Высота, мм, не более

    3550

    Ширина, мм, не более

    2450

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +50
