Номер по Госреестру СИ: 92202-24
92202-24 Установки измерительные
(Т-ГЗУ-М)
Назначение средства измерений:
Установки измерительные Т-ГЗУ-М (далее - установки) предназначены для измерений массового расхода и массы сырой нефти, массового расхода и массы сырой нефти без учета воды, объемного расхода и объема попутного нефтяного газа, приведенного к стандартным условиям, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.

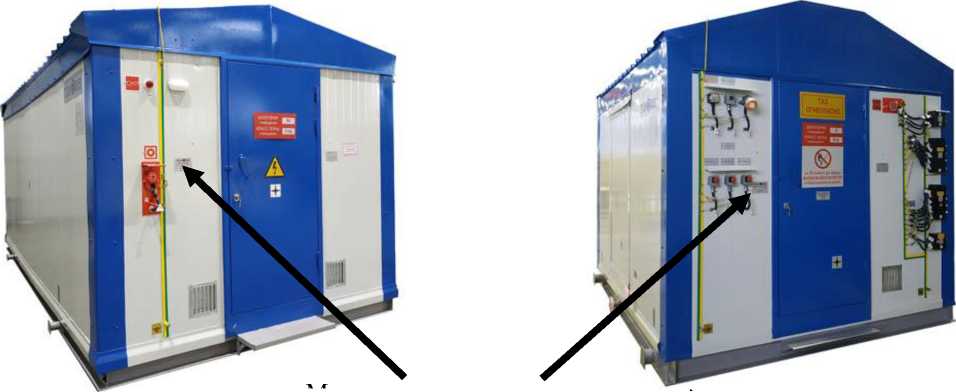

Внешний вид.
Установки измерительные
Рисунок № 1
Общие сведения
Дата публикации - 31.05.2024
Срок свидетельства - 30.05.2029
Номер записи - 194061
ID в реестре СИ - 1416667
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод нефтегазового оборудования "ТЕХНОВЕК" (ООО "Завод НГО "ТЕХНОВЕК")
Страна - РОССИЯ
Населенный пункт - г. Воткинск, Удмуртская Республика
