Номер по Госреестру СИ: 92201-24
92201-24 Преобразователи давления
(ТИМОС)
Назначение средства измерений:
Преобразователи давления ТИМОС (далее по тексту - преобразователи) предназначены для измерений и преобразований избыточного, абсолютного и разности давлений жидкостей и газов, а также гидростатического давления жидких сред в нормированный аналоговый выходной сигнал постоянного тока или в цифровой выходной сигнал.
Внешний вид.
Преобразователи давления
Рисунок № 1
Внешний вид.
Преобразователи давления
Рисунок № 2
Внешний вид.
Преобразователи давления

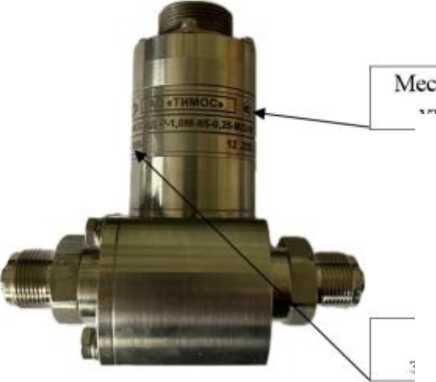

Рисунок № 3
Внешний вид.
Преобразователи давления

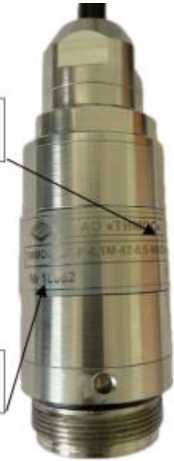

Рисунок № 4
Внешний вид.
Преобразователи давления

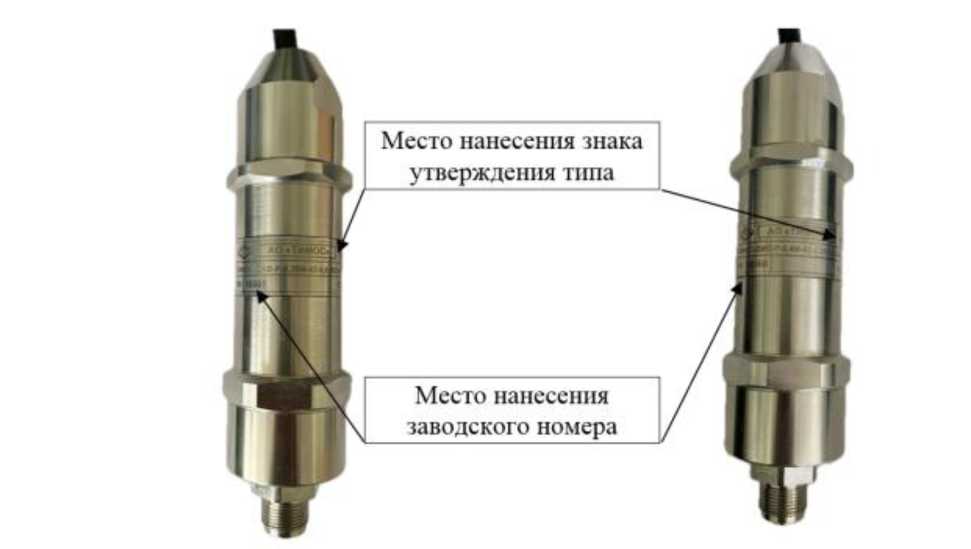

Рисунок № 5
Общие сведения
Дата публикации - 28.05.2024
Срок свидетельства - 27.05.2029
Номер записи - 194056
ID в реестре СИ - 1416573
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТИМОС-ДИ-Р,
Производитель
Изготовитель - Акционерное общество "ТИМОС" (АО "ТИМОС")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 23
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1094 дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2024.05.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
№372 от 2022.02.16 ПРИКАЗ Об утверждении эталона ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (6453010343)
Наличие аналогов СИ: Преобразователи давления (ТИМОС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Преобразователи давления (ТИМОС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 23 | 23 | 0 | 0 | 23 | 23 | 0 |
Стоимость поверки Преобразователи давления (ТИМОС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) преобразователей предназначено для приема, обработки и представления измерительной информации в виде выходного аналогового сигнала силы тока или выходного цифрового сигнала.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию, корпус опломбирован.
Результаты измерений давления преобразователей с выходным цифровым сигналом отображаются в автономном ПО «timos-pd.exe», установленном на компьютер.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню: средний.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1-
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
timos-pd.exe |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на металлическую пластину, прикреплённую к корпусу преобразователя, методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации СД2.832.120 РЭ «Преобразователи давления ТИМОС. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерений
Государственная поверочная схема для средств измерений избыточного до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного
средству
давления
давления в диапазоне 1-10"1 - 1^107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений разности давлений до 1^105 Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;
ТУ 4212-013-28960776-2007 Книга 3 «Преобразователи давления ТИМОС-ДА-Р, ТИМОС-ДИ-Р, ТИМОС-ДД-Р, ТИМОС-ДГ-Р, ТИМОС-ДАВ-Р, ДИМОС-ДИВ-Р. Технические условия».
ПравообладательАкционерное общество «ТИМОС» (АО «ТИМОС»)
ИНН 7805007080
Юридический адрес: 197183, г. Санкт-Петербург, ул. Сабировская, д. 37, лит. А Телефон: (812) 703-35-20, факс (812) 703-35-21.
Web-сайт: www.timos-spb.ru
Изготовитель
Акционерное общество «ТИМОС» (АО «ТИМОС»)ИНН 7805007080
Адрес: 197183, г. Санкт-Петербург, ул. Сабировская, д. 37, лит. А Телефон: (812) 703-35-20, факс (812) 703-35-21.
Web-сайт: www.timos-spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «ТИМОС» (АО «ТИМОС»)ИНН 7805007080
Юридический адрес: 197183, г. Санкт-Петербург, ул. Сабировская, д. 37, лит. А Телефон: (812) 703-35-20, факс (812) 703-35-21.
Web-сайт: www.timos-spb.ru
Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.
Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен измерительный блок и блок преобразования.
В качестве чувствительного элемента в преобразователях применяется кремниевый кристалл с измерительной мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Измеряемое давление через защитную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию, которая приводит к изменению сопротивления тензорезисторов и разбалансу моста. Электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал постоянного тока или в цифровой сигнал по интерфейсу RS-485.
Преобразователи выпускаются в модификациях, отличающихся видом измеряемого давления, верхними пределами измерений давления, пределами допускаемой основной приведенной погрешности, наличием взрывозащищенного исполнения и степенью защиты от проникновения воды по ГОСТ 14254-2015.
Преобразователи модификаций ТИМОС-ДА-Р, ТИМОС-ДАВ-Р предназначены для измерений абсолютного давления, ТИМОС-ДГ-Р - для измерений гидростатического давления, ТИМОС-ДИ-Р и ТИМОС-ДИВ-Р - для измерений избыточного давления, ТИМОС-ДД-Р - для измерений дифференциального давления.
Обозначение и маркировка преобразователей:
ТИМОС - ДХХ Р ХХХ ХХ ХХ ХХХ ХХ (-ХХ-Х) Преобразователь давления, где ——I
Х - вид измеряемого давления:
А - абсолютное, И - избыточное,
Д - дифференциальное,
Г - гидростатическое
АВ - абсолютное взрывозащищенный
ИВ - избыточное взрывозащищенный
Р - изготовлены в соответствии с ----------
требованиями Правил технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов Часть IV НД № 2-020101-175
Верхний предел измерений давления, --------
ХХМ - в МПа
ХХк - в кгс/см2
Выходной сигнал преобразователя: ----------------
42 - токовый сигнал (4-20) мА, 4-х проводное включение
42Д - токовый сигнал (4-20) мА, 2-х проводное включение
85 - цифровой сигнал (RS-485)
Предел допускаемой основной ----------------------
погрешности (0,25; 0,5; 1,0), %
Модификация конструктивного исполнения -------------
М20 - штуцер под резьбу М20х1,5
М22 - штуцер под резьбу М22х1,5
М27 - штуцер под резьбу М27х1,5
G1/2 - штуцер под резьбу G1/2
С14 - штуцер под сварное соединение к трубе 14х2,5 (DN=10 мм)
С16 - штуцер под сварное соединение к трубе 16х3 (DN=10 мм)
Ф25 - фланец DN25; PN1,0Mna (кроме ТИМОС-ДД-Р)
ВТл - втулка (для ТИМОС-ДГ-Р, ТИМОС-ДАВ-Р, ТИМОС-ДИВ-Р)
ОБч - обечайка (для ТИМОС-ДГ-Р, ТИМОС-ДАВ-Р, ТИМОС-ДИВ-Р)
М42 - основное исполнение, без присоединительных деталей
(для ТИМОС-ДГ-Р, ТИМОС-ДАВ-Р, ТИМОС-ДИВ-Р) YYY - по заказу
Материал деталей, контактирующих с контролируемой средой ----
00 - сталь 08Х18Н10Т,
01 - титановый сплав 3М
Длина кабеля, м (для ТИМОС-ДГ-Р, ТИМОС-ДАВ-Р, ТИМОС-ДИВ-Р) ----
Электрический соединитель (для ТИМОС-ДГ-Р, ТИМОС-ДАВ-Р, ТИМОС-ДИВ-Р) -3 - облуженные концы проводов
Пример записи условного обозначения преобразователей при заказе и в документации другой продукции: «Преобразователь ТИМОС -ДА-Р-40М-42-0,25-М20-00 ТУ 4212-013-28960776-2007 Книга 3».
Преобразователи модификаций ТИМОС-ДАВ-Р и ТИМОС-ДИВ-Р имеют вид взрывозащиты 1EхdUCT5GbХ согласно ГОСТ 31610.0-2014 и могут применяться во взрывоопасных зонах 1 и 2 по ГОСТ IEC 60079-10-1-2013 согласно маркировке взрывозащиты электрооборудования, ГОСТ IEC 60079-14-2011 и другим нормативным документам, регламентирующим применение оборудования в потенциально взрывоопасных средах.
Заводской номер в виде цифрового кода наносится методом гравировки на металлическую пластину, прикреплённую к корпусу преобразователя.
Нанесение знака поверки на преобразователи не предусмотрено.
Место нанесения пломбировки преобразователей от несанкционированного доступа приведено на рисунке 1. Пломбировка наносится на пломбировочную чашку, устанавливаемую

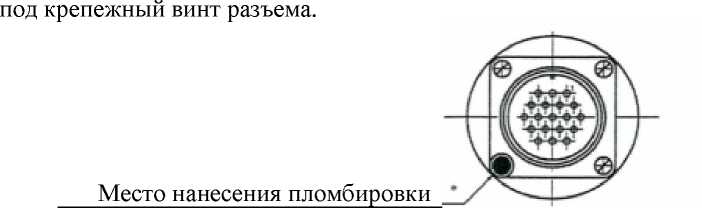

Рисунок 1 - Место нанесения пломбы преобразователей давления ТИМОС
Общий вид преобразователей с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунках 2-7.
Рисунок 3 - Общий вид преобразователей давления ТИМОС, модификации ТИМОС-ДИ-Р

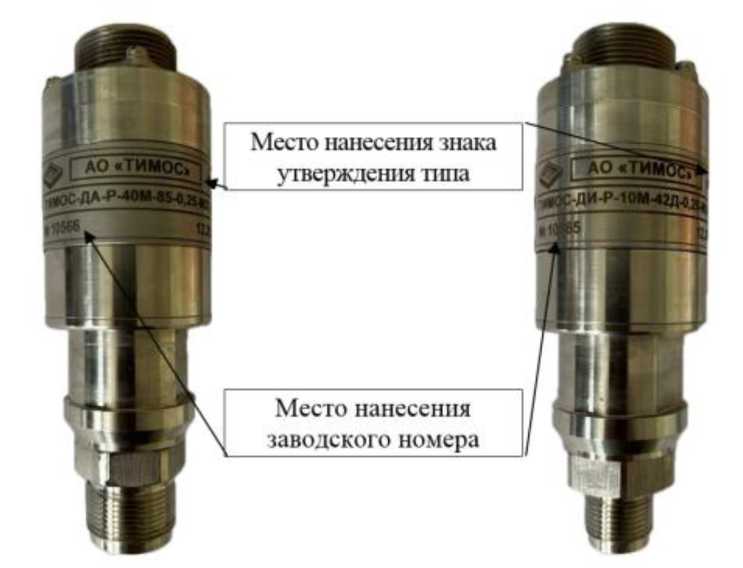

Рисунок 2 - Общий вид преобразователей давления ТИМОС, модификации ТИМОС-ДА-Р
Место нанесения заводского номера
ю нанесения знака утверждения тина
Рисунок 4 - Общий вид преобразователей давления ТИМОС, модификации ТИМОС-ДД-Р
Рисунок 5 - Общий вид преобразователей давления ТИМОС, модификации ТИМОС-ДГ-Р
Рисунок 7 - Общий вид преобразователей давления ТИМОС, модификации ТИМОС-ДИВ-Р
Рисунок 6 - Общий вид преобразователей давления ТИМОС, модификации ТИМОС-ДАВ-Р
|
Таблица 6 - Комплектность преобразователей давления ТИМОС | |||
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь давления |
ТИМОС-ДА-Р ТИМОС-ДИ-Р ТИМОС-ДД-Р ТИМОС-ДГ-Р ТИМОС-ДАВ-Р ТИМОС-ДИВ-Р |
1 шт. |
В соответствии с заказом |
|
Руководство по эксплуатации |
СД2.832.120 РЭ |
1 экз. |
Допускается поставлять 1 экз. на партию, отправляемую в один адрес |
|
Паспорт |
СД2.832.120 ПС |
1 экз. |
- |
Таблица 2 - Метрологические характеристики преобразователей давления ТИМОС,
|
модификаций ТИМОС-ДА-Р, ТИМОС-ДИ |
[-Р, ТИМОС-ДД-Р | ||
|
Наименование характеристики |
Значение в зависимости от модификации | ||
|
ТИМОС-ДА-Р |
ТИМОС-ДИ-Р |
ТИМОС-ДД-Р | |
|
Вид измеряемого давления |
абсолютное |
избыточное |
разность давлений |
|
Верхние пределы измерений (ВПИ), МПа (1) (2) |
от 0,04 до 60 |
от 0,025 до 60 |
от 0,025 до 1,0 (3) |
|
Пределы допускаемой основной |
±0,25 |
±0,25 |
±0,25 (4) |
|
приведенной погрешности y, |
±0,5 |
±0,5 |
±0,5 |
|
% от ВПИ (2) |
±1,0 |
±1,0 |
±1,0 |
|
Вариация выходного сигнала, % от ВПИ, не более |
|Y| | ||
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности, | |||
|
вызванной отклонением температуры от нормальных условий, % /10 °С |
0,3 y | ||
|
Нормальные условия измерений:
|
от +15 до +25 | ||
|
воздуха, кПа |
от 84 до 106,7 | ||
|
- относительная влажность воздуха, % |
от 30 до 80 | ||
|
(1)Допускается использование других единиц измерений давления, допущенных к применению в | |||
|
РФ. | |||
|
(2)Конкретные значения указаны в паспорте и на корпусе преобразователя. | |||
|
(3)0,025 МПа при рабочем избыточном давлении 0,1 МПа; |
от 0,04 до 0,16 МПа при рабочем | ||
|
избыточном давлении 6,0 МПа; от 0,25 до 1,0 МПа при рабочем избыточном давлении 10 МПа. | |||
|
(4)Только для преобразователей с ВПИ свыше 0,06 МПа. | |||
|
Наименование характеристики |
Значение в зависимости от модификации | ||
|
ТИМОС-ДГ-Р |
ТИМОС-ДАВ-Р |
ТИМОС-ДИВ-Р | |
|
Вид измеряемого давления |
гидростатическое |
абсолютное |
избыточное |
|
Верхние пределы измерений (ВПИ), МПа (1) (2) |
от 0,025 до 0,6 |
от 0,04 до 60 |
от 0,025 до 60 |
|
Пределы допускаемой основной |
±0,25 |
±0,25 |
±0,25 |
|
приведенной погрешности y, |
±0,5 |
±0,5 |
±0,5 |
|
% от ВПИ (2) |
±1,0 |
±1,0 |
±1,0 |
|
Вариация выходного сигнала, % от ВПИ, не более |
|Y| | ||
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С |
0,3 y | ||
|
Нормальные условия измерений:
|
от +15 до +25 | ||
|
воздуха, кПа |
от 84 до 106,7 | ||
|
- относительная влажность воздуха, % |
от 30 до 80 | ||
(1)Допускается использование других единиц измерений давления, допущенных к применению в РФ.
(2)Конкретные значения указаны в паспорте и на корпусе преобразователя.
|
Наименование характеристики |
Значение в зависимости от модификации | ||
|
ТИМОС- ДА-Р |
ТИМОС- ДИ-Р |
ТИМОС- ДД-Р | |
|
Масса, кг, не более |
1,0 (0,9)(1) |
1,0 (0,9) (1) |
2,4 (2,2)(1) |
|
Габаритные размеры, мм, не более | |||
|
- длина |
227 |
227 |
295 |
|
- диаметр |
49 |
49 |
- |
|
- ширина |
- |
- |
72 |
|
- высота |
- |
- |
132 |
|
Степень защиты по ГОСТ 14254-2015 |
IPX7 | ||
|
Маркировка взрывозащиты |
- | ||
|
Предельное допускаемое давление, % от ВПИ |
150 (125)(2) | ||
|
Выходной сигнал: | |||
|
- мА |
от 4 до 20 | ||
|
- цифровой интерфейс |
RS-485 | ||
|
Напряжение питания постоянного тока номинальное, В |
24 | ||
|
Потребляемая мощность, В^А, не более |
2 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от - 10 до +55 | ||
|
- относительная влажность воздуха(3), %, не более |
95 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||
|
Средняя наработка до отказа, ч, не менее |
68665 | ||
|
Средний срок службы, лет |
15 | ||
|
(1)При изготовлении преобразователей из стали 08Х18Н10Т (при |
изготовлении | ||
|
преобразователей из титанового сплава 3М). | |||
|
(2) Для преобразователей с ВПИ до 16 МПа (с ВПИ свыше 16 МПа). | |||
|
(3)Без конденсации влаги при температуре окружающего воздуха +55 °С. | |||
|
Наименование характеристики |
Значение в зависимости от модификации | ||
|
ТИМОС- ДГ-Р |
ТИМОС- ДАВ-Р |
ТИМОС- ДИВ-Р | |
|
Масса, кг, не более |
1,9 (1,6)(1) |
2,4 |
2,4 |
|
Габаритные размеры, мм, не более | |||
|
- длина |
180 |
243 |
243 |
|
- диаметр |
49 |
55 |
55 |
|
Степень защиты по ГОСТ 14254-2015 |
IPX8 |
I] |
PX8 |
|
Маркировка взрывозащиты |
- |
1Ех d llC T5 Gb Х | |
|
Предельное допускаемое давление, % от ВПИ |
150 (125)(2) | ||
|
Выходной сигнал: | |||
|
- мА |
от 4 до 20 | ||
|
- цифровой интерфейс |
RS-485 | ||
|
Напряжение питания постоянного тока номинальное, В |
24 | ||
|
Потребляемая мощность, В^А, не более |
2 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от - 10 до +55 | ||
|
- относительная влажность воздуха(3), %, не более |
95 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||
|
Средняя наработка до отказа, ч, не менее |
68665 | ||
|
Средний срок службы, лет |
15 | ||
|
(1)При изготовлении преобразователей из стали 08Х18Н10Т (при |
изготовлении | ||
|
преобразователей из титанового сплава 3М). | |||
|
(2)Для преобразователей с ВПИ до 16 МПа (с ВПИ свыше 16 МПа). | |||
|
(3)Без конденсации влаги при температуре окружающего воздуха +55 °С. | |||
