Номер по Госреестру СИ: 92167-24
92167-24 Системы мониторинга и защиты
(IRD 7700PULS)
Назначение средства измерений:
Системы мониторинга и защиты IRD 7700PULS (далее - системы) предназначены для измерений электрических сигналов, поступающих от первичных преобразователей, преобразования их в значения относительного перемещения (зазора, сдвига) и отображения полученных данных на встроенных табло.
Внешний вид.
Системы мониторинга и защиты
Рисунок № 1
Внешний вид.

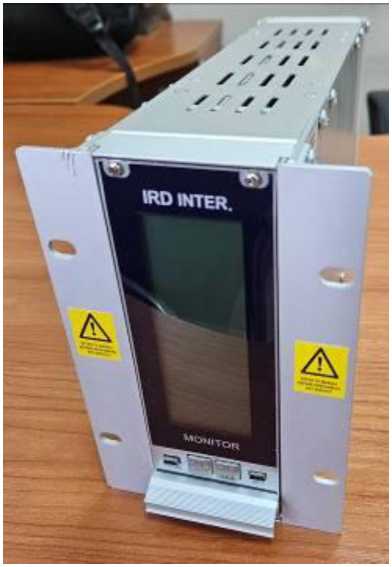

Системы мониторинга и защиты
Рисунок № 2
Внешний вид.

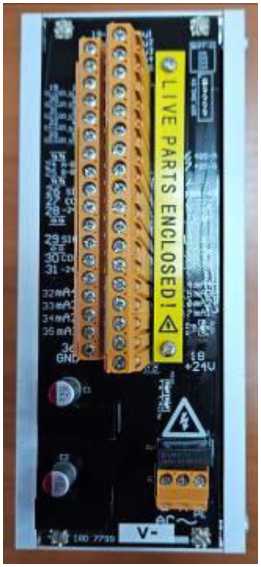

Системы мониторинга и защиты
Рисунок № 3
Внешний вид.
Системы мониторинга и защиты
Рисунок № 4
Общие сведения
Дата публикации - 27.05.2024
Срок свидетельства - 24.05.2029
Номер записи - 194028
ID в реестре СИ - 1416518
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "IRD International Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы мониторинга и защиты (IRD 7700PULS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Системы мониторинга и защиты (IRD 7700PULS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы мониторинга и защиты (IRD 7700PULS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) систем IRD 7700PULS служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
-
- отсутствует физический доступ к носителю информации;
-
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 -
данные ПО системы IRD 7700PULS
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IRD 7701 |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.0 |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации РЭ «Системы мониторинга и защиты IRD 7700PULS. Руководство по эксплуатации», в разделе 6 «Методы измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Правообладатель«IRD International Ltd», Китай
Адрес: Room 803, Building A of Maple International Center, No.32 Xizhimen North Street, Haidian District, Beijing China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия систем основан на измерении и обработке сигналов, поступающих от первичных преобразователей и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Система может иметь от 1 до 4 измерительных каналов.
В состав систем IRD 7700PULS входят первичные преобразователи модели 17В00 и измерительные модули модели 7700PULS.
Первичные преобразователи состоят из вихретокового зонда 17B10/30/05/1/10, удлинительного кабеля 17B70/0/40 и предусилителя 17В08-5-001, которые вместе образуют вихретоковый датчик.
Измерительные модули представляют собой автономный электронный блок с индикаторным табло на передней стороне модуля и клеммником для подключения выходных сигналов от первичных преобразователей на задней стороне модуля.
Модули имеют выходы с цифровым интерфейсом RS-485 или Ethernet, аналоговые выходы по постоянному току от 4 до 20 мА, релейные выходы, а также дискретные входы и выходы.
Заводские номера вихретоковых датчиков, представленные в буквенно-цифровом формате, наносятся типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика.
Заводской номер предусилителя, представленный в буквенно-цифровом формате, наносится типографским способом на боковую поверхность предусилителя.
Заводские номера модулей, представленные в цифровом формате, наносятся на боковую панель модулей методом наклейки.
Место нанесения знака поверки на корпусе систем не предусмотрено. Пломбирование систем не предусмотрено.
Общий вид систем IRD 7700PULS и место нанесения заводского номера представлены на рисунках приведен на рисунке 1-2.

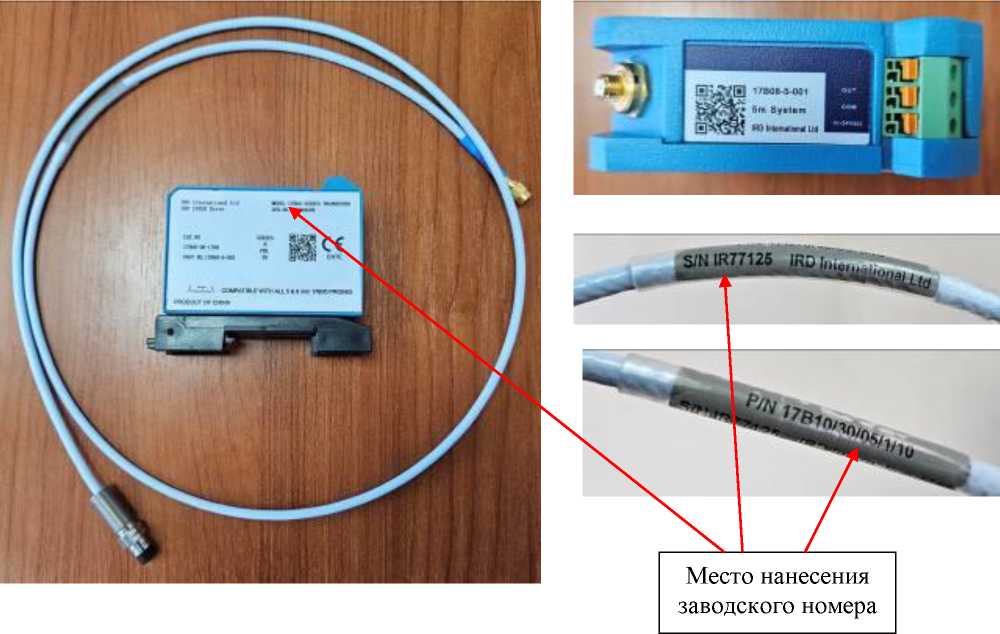

Рисунок 1 - Внешний вид первичных преобразователей модели 17В00
Рисунок 2 - Внешний вид измерительных модулей модели 7700PULS

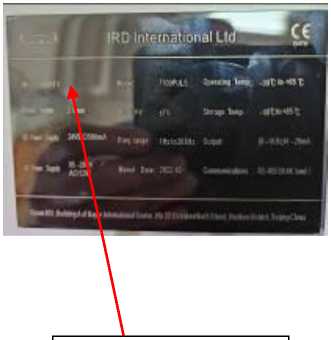

Место нанесения заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений относительного перемещения (зазора, сдвига), мкм |
от 100 до 2100 |
|
Номинальное значение коэффициента преобразования измерительного канала, мВ/мкм |
7,87 |
|
Пределы допускаемой основной относительной погрешности измерений относительного перемещения (зазора, сдвига), % |
±3,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений относительного перемещения (зазора, сдвига), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
Таблица 3 - Технические характеристики.
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - зонда, °С |
от -40 до +177 |
|
- предусилителя, °С |
от -38 до +80 |
|
- модуля, °С |
от -20 до +55 |
|
Габаритные размеры, мм, не более: - зонда (без кабеля), (диаметрхдлина) |
10x40 |
|
- предусилителя, (длина^высота^ширина) |
82x62x64 |
|
- модуля, (длина^высота^ширина) |
330x178x120 |
|
Масса, кг, не более - зонда (без кабеля) |
0,5 |
|
Наименование характеристики |
Значение |
|
- предусилителя |
0,35 |
|
- модуля |
2,2 |
