Номер по Госреестру СИ: 92154-24
92154-24 Трансформаторы напряжения
(JDZX)
Назначение средства измерений:
Трансформаторы напряжения JDZX (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока, передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электрических сетях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 21.05.2024
Срок свидетельства - 20.05.2029
Номер записи - 194014
ID в реестре СИ - 1416448
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Dalian No.1 Instrument Transformer Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№248 от 2024.01.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1216 от 2024.05.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
№302 от 2012.05.04 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 49749-12,44693-12,49750-12 по 49761-12)
№1317 от 2016.09.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы напряжения (JDZX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Трансформаторы напряжения (JDZX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения (JDZX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку трансформатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Техническое обслуживание» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»; «Трансформаторы напряжения JDZX. Стандарт предприятия».
ПравообладательDalian No.1 Instrument Transformer Co., Ltd, Китай
Адрес: No.29, Haiwan Road, Pulandian District, Dalian City, Liaoning, P.R.China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы выполнены в корпусе из полиуретанового компаунда, залитого во внешний алюминиевый корпус, и имеют один изолированный вывод первичной обмотки в верхней части трансформатора и выводы вторичных обмоток, расположенные в нижней части корпуса. На лицевой стороне трансформаторов расположена табличка с техническими данными.
Трансформаторы выпускаются в двух модификациях JDZX6-35R(CQ)-C и JDZX4-10R(CQ)B. Модификации трансформаторов отличаются габаритными размерами, классом напряжения, значением номинального напряжения первичной обмотки и наибольшим рабочим напряжением.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Конструкция трансформаторов не требует дополнительной защиты от вмешательств, которые могут привести к искажению результатов измерений.

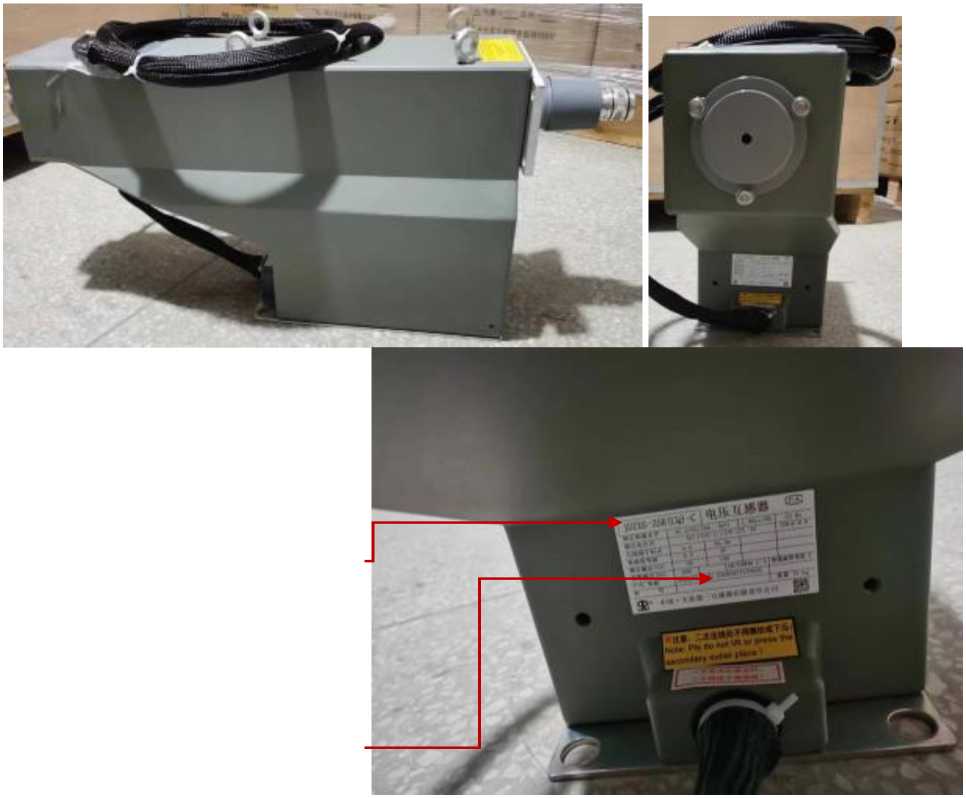

Общий вид трансформаторов с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Нанесение знака поверки на трансформаторы не предусмотрено.
Место нанесения
знака утверждения типа
Место нанесения
заводского номера
Рисунок 1 - Общий вид трансформаторов с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение для модификации | |
|
JDZX4-10R(CQ)B |
JDZX6-35R(CQ)-C | |
|
Класс напряжения по ГОСТ 1516.1-76 и ГОСТ 1516.3-96, кВ |
10 |
35 |
|
Номинальное напряжение первичной обмотки, кВ |
10/^3 |
35/V3 |
|
Наибольшее рабочее напряжение, кВ |
12 |
40,5 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/^3 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 | |
|
Класс точности основной вторичной обмотки для измерений по |
0,5 | |
|
Характеристика |
Значение для модификации | |
|
JDZX4-10R(CQ)B |
JDZX6-35R(CQ)-C | |
|
Класс точности дополнительной вторичной обмотки для защиты по ГОСТ 1983-2015 |
3Р | |
|
Номинальная мощность основной вторичной обмотки, В^А, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) |
от 1 до 50 | |
|
Номинальная мощность основной вторичной обмотки, В^А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 25 до 50 | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
100 | |
|
Номинальная частота напряжения сети, Гц |
50; 60 | |
Таблица 3 - Основные технические характеристики
|
Характеристика |
Значение для модификации | |
|
JDZX4-10R(CQ)B |
JDZX6- 35R(CQ)-C | |
|
Габаритные размеры, мм, не более: | ||
|
- ширина |
146 |
195 |
|
- длина |
484 |
807 |
|
- высота |
297 |
367 |
|
Масса, кг, не более |
48 |
95 |
|
Рабочие условия измерений: |
от -40 до +60 | |
|
- температура окружающей среды, °С | ||
|
Средняя наработка на отказ, ч, не менее |
400000 | |
|
Средний срок службы, лет, не менее |
30 | |
