Номер по Госреестру СИ: 92119-24
92119-24 Счетчики воды универсальные
(СВУ)
Назначение средства измерений:
Счётчики воды универсальные СВУ (далее - счетчики) предназначены для измерения объема питьевой воды по СанПиН 2.1.3684-21, воды в тепловых сетях и системах теплоснабжения в жилых домах, а также в промышленных зданиях при учетных операциях.
Внешний вид.
Счетчики воды универсальные
Рисунок № 1

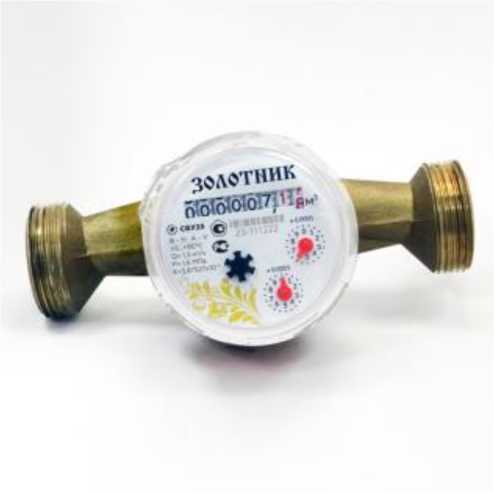

Внешний вид.
Счетчики воды универсальные
Рисунок № 2

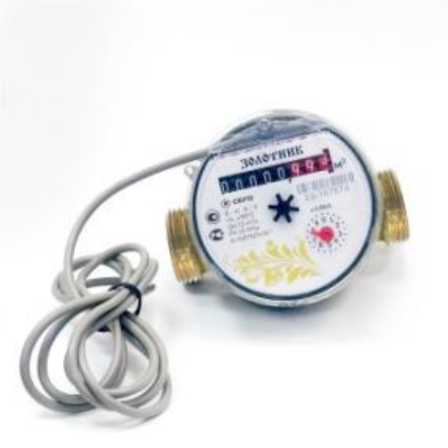

Внешний вид.
Счетчики воды универсальные
Рисунок № 3

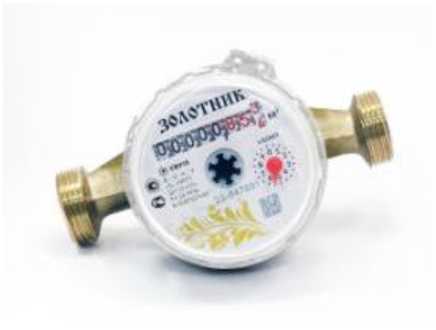

Внешний вид.
Счетчики воды универсальные
Рисунок № 4

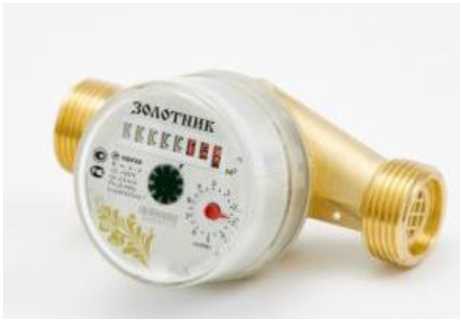

Внешний вид.
Счетчики воды универсальные
Рисунок № 5

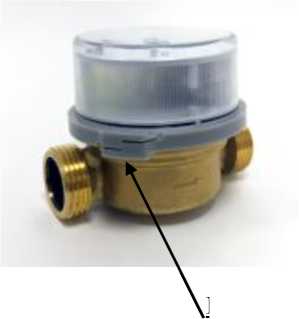

Внешний вид.
Счетчики воды универсальные
Рисунок № 6
Общие сведения
Дата публикации - 15.05.2024
Срок свидетельства - 14.05.2029
Номер записи - 193978
ID в реестре СИ - 1416353
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СВУ-15.080.1.W.L.00.ZLT, СВУ,
