Номер по Госреестру СИ: 92116-24
92116-24 Анализаторы рентгенофлуоресцентные
(INSIGHT)
Назначение средства измерений:
Анализаторы рентгенофлуоресцентные INSIGHT (далее - анализаторы) предназначены для измерений толщины покрытий и массовой доли элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.
Внешний вид.
Анализаторы рентгенофлуоресцентные

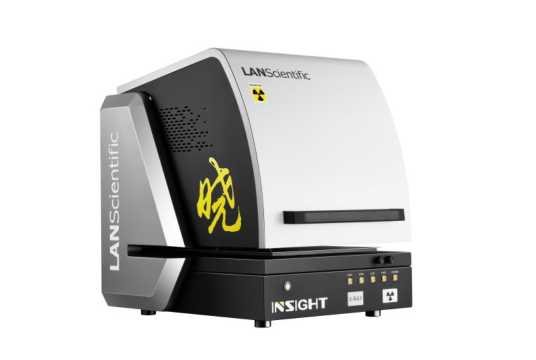

Рисунок № 1
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 14.05.2029
Номер записи - 193975
ID в реестре СИ - 1416350
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - LANScientific Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1173 от 2024.05.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1865 от 2024.08.14 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2024 г. № 1173 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Анализаторы рентгенофлуоресцентные (INSIGHT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Анализаторы рентгенофлуоресцентные (INSIGHT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 4 | 3 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы рентгенофлуоресцентные (INSIGHT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
INSIGHT |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.3.8.5 |
|
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 2 «Работа с программой» документа «Анализаторы рентгенофлуоресцентные INSIGHT. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений:Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»;
Приказ Росстандарта от 17 мая 2021 г. № 761 «О внесении изменений в Приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»;
Приказ Росстандарта от 28 сентября 2018 г. № 2089 «Об утверждении Государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях».
ПравообладательLANScientific Co., Ltd, Китай
Адрес: No.209 Zhuyuan Road, High-tech District, Suzhou, China, 215008
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, генерируемое рентгеновской трубкой, взаимодействует с элементами анализируемого образца и создаёт вторичное рентгеновское излучение, интенсивность линий спектра которого зависит от элементного состава образца и толщины покрытия.
Конструктивно анализаторы выполнены в виде настольных приборов с отдельно устанавливаемым компьютером и включают в себя следующие основные составные части:
-
- корпус щелевой конструкции, служащий для стабилизации аналитических условий и для защиты оператора от излучения;
-
- измерительная камера, расположенная внутри корпуса и служащая для размещения образцов;
-
- измерительная видеокамера с большим увеличением для визуального наведения на измеряемую область образца;
-
- широкополосный многоканальный усилитель для регистрации излучаемых фотонов;
-
- измерительная головка, установленная в измерительной камере, которая служит для оптимизации расстояния фокусировки;
-
- микрофокусная рентгеновская трубка, которая находится в экранированном корпусе, обеспечивающем испускание рентгеновских лучей направленным пучком в измерительную камеру;
-
- комплект коллиматоров, служащих для фокусировки рентгеновского луча на измеряемой области образца;
-
- измерительный столик с программируемым перемещением (выпускается в нескольких исполнениях: моторизованное и фиксированное);
-
- твердотельный кремниевый дрейфовый детектор с температурной стабилизацией.
Корпуса анализаторов окрашиваются в цвета, которые определяет изготовитель.
Серийный номер анализаторов имеет цифровой формат и наносится методом типографской печати на самоклеящуюся этикетку, расположенную на задней стенке корпуса, или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра анализаторов, возможность прочтения и сохранность номера в процессе эксплуатации.
Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа.
Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

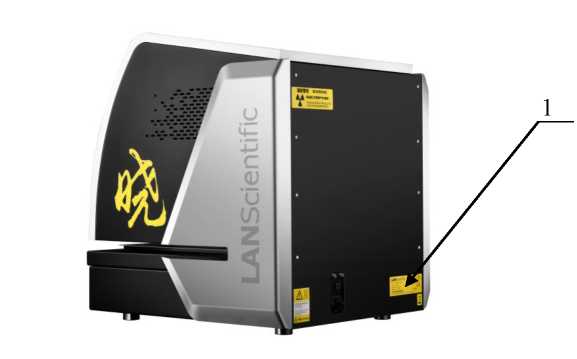

Общий вид средства измерений с указанием места нанесения серийного номера представлен на рисунке 1.
Рисунок 1 - Общий вид анализатора с указанием места нанесения серийного номера (1)
Метрологические и основные технические характеристики приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний толщины покрытий, мкм |
от 0,001 до 120 |
|
Диапазон измерений толщины покрытий, мкм |
от 0,09 до 36 |
|
Пределы допускаемой относительной погрешности измерений толщины покрытий*, %, в поддиапазонах:
|
±10 ±5 ±10 |
|
Диапазон измерений массовой доли элементов, % |
от 0,99 до 100 |
|
Чувствительность**, усл.ед./%, не менее |
500 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала**, % |
1,5 |
|
* - Для оДнослойных покрытий; ** - значение нормировано Для ГСО 11036-2018 с массовой Долей железа от 0,90 % До 1,10 % в борной кислоте. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Анализируемые элементы |
от Al до Cm |
|
Количество измеряемых слоёв покрытий, включая основание, шт. |
5 |
|
Относительное отклонение показаний толщины для многослойных покрытий*, % |
±5 |
|
Параметры электрического питания: - напряжение питающей сети, В |
220±10 |
|
- диапазон частоты питающей сети, Гц |
от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
750 |
|
Габаритные размеры, мм, не более - длина |
780 |
|
- ширина |
680 |
|
- высота |
770 |
|
Масса, кг, не более |
173 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +10 до +40 |
|
- относительная влажность окружающего воздуха, % не более |
80 |
|
* - опреДеляется по калибровочным образцам, вхоДящим в комплект поставки Для первого, второго, третьего и чет- | |
|
вёртого слоя, не считая основания | |
