Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Поток воды попадает в корпус счетчика через фильтр во входной патрубок, далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Подсчёт количества оборотов производится путём анализа изменения напряжённости магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основание измеренного количества оборотов производится расчёт прошедшего через счётчик объёма воды и индикация его на жидкокристаллическом экране в м³ и в долях м³. Показания объема воды считывается с экрана индикаторного устройства. Счетный механизм отделен от измеряемой среды немагнитной средоразделительной мембраной, герметично зафиксированной специальной прижимной гайкой через уплотнительные прокладки. В этом случае вращение крыльчатки, на оси которой установлен магнит ведущей части магнитной полумуфты, передается магнитное поле к датчикам, регистрирующим колебание этого поля, установленным в счетном механизме. Магнитная полумуфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом. Датчик магнитного поля позволяет также отслеживать воздействия на счётчик внешних магнитных полей. При этом измерение прошедшего через счётчик объёма воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в журнале нештатных ситуаций.

Счетчики выпускаются в 25 модификациях в зависимости способа формирования потока, диаметра условного прохода, наличие дополнительных датчиков, наличием или отсутствием герметичной перегородки, материалов корпуса. Возможные модификации счетчиков представлены на схеме 1.

Таблица 1 - Исполнение интерфейса

Счётчики моделей НОРМА СВКД являются одноструйными, счётчики моделей НОРМА СВКР являются многоструйными.

Счетчики могут комплектоваться импульсным выходом (в том числе с определением обратного хода); оптопортом; цифровым выходом RS-485, М-Bus; беспроводным интерфейсом (радиоканал, работающий на частотах: 868,95 МГц для Wireless MBUS; 864,0-865,0 МГц; 866,0 - 868,0 МГц; 868,7-869,2 МГц для LoRaWan; 868,8 МГц для XNB; 453—457,4 МГц, 463—467,4 МГц, 791—820 МГц, 832—862 МГц, 880 890 МГц, 890—915 МГц, 925—935 МГц, 935—960 МГц, 1710—1785 МГц, 1805 1880 МГц, 1920—1980 МГц, 2110—2170 МГц, 2500—2570 МГц и 2620 2690 МГц для NB-IoT. Либо любой не лицензируемый диапазон частот по протоколам передачи данных Wireless MBUS, LoRaWAN, NB-IoT, XNB, NB-FI, LPWA (NB-IoT), GSM/3G (в зависимости от исполнения)), а также, другими вариантами дистанционной передачи показаний в соответствии с требованием заказчика.

Счетчики, укомплектованные одним из вариантов дистанционной передачи данных, могут использоваться в качестве основного элемента системы дистанционного сбора данных по индивидуальному потреблению ГВС и ХВС в многоквартирных домах, УК, ТСЖ, малых государственных и коммерческих учреждениях, школах, детских садах, медицинских учреждениях, СНТ, коттеджных поселках, ИЖС и коммерческой недвижимости для создания автоматической системы коммерческого учета водопотребления. Логотип типа протокола передачи данных наносится на лицевую часть счётного механизма.

Счетчики могут быть универсальными, предназначенными для установки на трубопроводах как холодной, так и горячей воды. При этом в обозначении счётчика указывается буква «У».

В счетчиках воды может применяться герметичная перегородка между корпусом и счетным механизмом из следующих материалов:

- нержевеющая сталь (обозначение «Т»);

- полимер (дополнительное обозначение отсутствует);

- перегородка отсутствует (обозначение «М»).

Счетчики моделей, не имеющих герметичной перегородки, оснащены защитой магнитной муфты от воздействия внешнего магнитного поля и имеют исполнения корпуса из следующих материалов:

• -  окрашенный чугун, корпус красного или синего цвета (обозначение «Ч»);

• -  окрашенная металлокерамика, корпус красного или синего цвета (обозначение «К»);

• - полимерный композит полиамидной группы (ULTRAMID и др.) с армирующим наполнением (обозначение «П»);

• -   латунь ЛС-59 с покрытием хромом или краской (дополнительное обозначение отсутствует).

Счётчики моделей НОРМА СВКД-50, и моделей НОРМА СВКР-50 и их модификации могут иметь фланцевое исполнение, в обозначение появляется буква - Ф.

Конструктивное устройство счётчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счётчика с помощью неразъёмного пластикового кольца, или специального крепления счётного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счётчика, или разъёмного кольца для пломбировки, или латунной прижимной гайки, имеющей место для пломбировки.

Получить доступ к регулирующему устройству и конструкции счётчика без видимого повреждения неразъёмного кольца или специального крепления без кольца невозможно, поэтому они выполняют функцию защитной пломбы.

Нанесение знака поверки для счетчиков, имеющих неразъёмное пластиковое кольцо, или специального крепления счётного механизма к корпусу без кольца, не предусмотрено. Нанесение знака поверки для счетчиков, имеющих разъемное кольцо, соединяющее корпус счетчика и счетный механизм, осуществляется давлением на пломбу, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенное сквозь отверстия в кольце. Нанесение знака поверки для счетчиков, имеющих латунную прижимную гайку, осуществляется давлением на пломбу, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенное сквозь отверстие в прижимной гайке, которая соединяет корпус и счетный механизм и отверстие в головке защитного болта, которой ограничивает доступ к регулировочному винту.

Знак утверждения типа наносится на лицевую панель корпуса счетчика. Заводские номера счетчиков НОРМА СВКД имеют цифровой формат и наносятся на переднюю панель счетчика методом фотолитографии или другим способом, не ухудшающим качество.

Заводские номера счетчиков НОРМА СВКР имеют буквенно-цифровой формат и наносятся методом лазерной гравировки на крышку измерительной камеры.

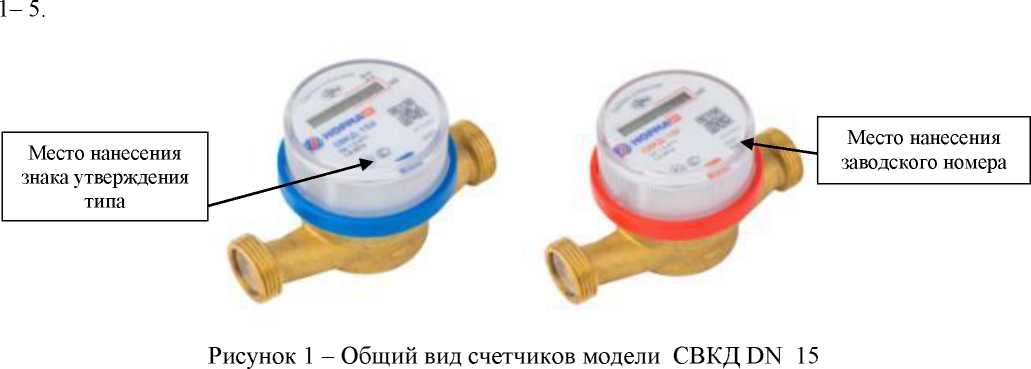

Общий вид средства измерений с указанием места расположения заводского номера,

нанесения знака утверждения типа и места нанесения знака поверки представлены на рисунках

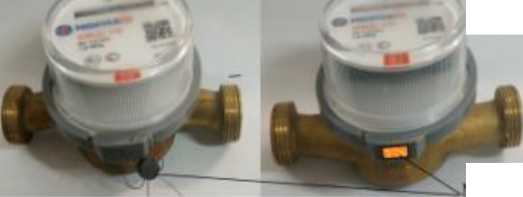

Рисунок 2 - Общий вид счетчиков модели СВКД DN 15 имеющих специальное разъемное кольцо для пломбировки

Место нанесения знака утверждения типа

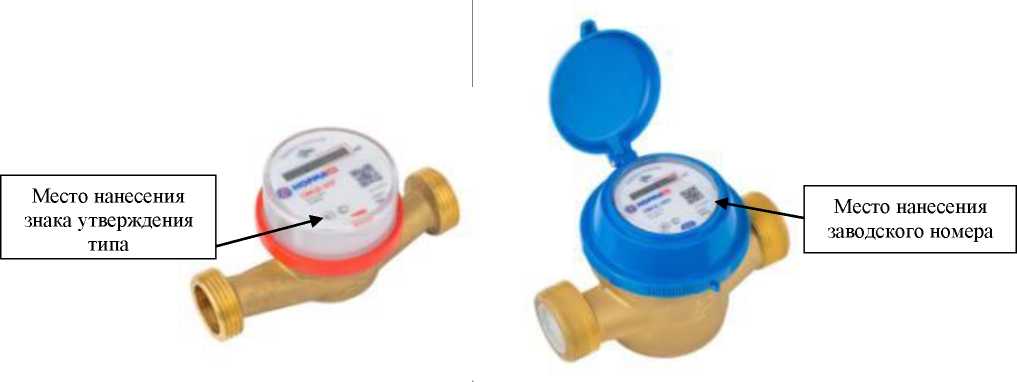

Рисунок 3 - Общий вид счетчиков модели СВКД DN 20 - 50

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 3 - Общий вид счетчиков модели СВКР

Таблица 3 - Комплектность счетчиков

Таблица 1 - Метрологические характеристики

* Фланцевое исполнение

Таблица 2 - Основные технические характеристики
